FDM型3D打印设备双进料挤出结构设计

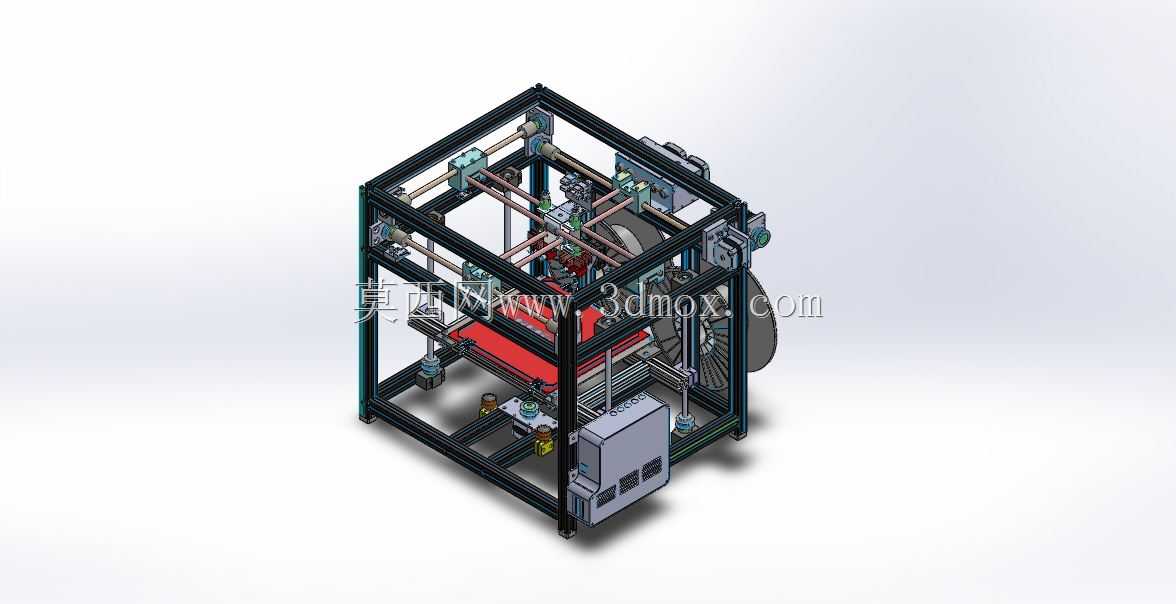

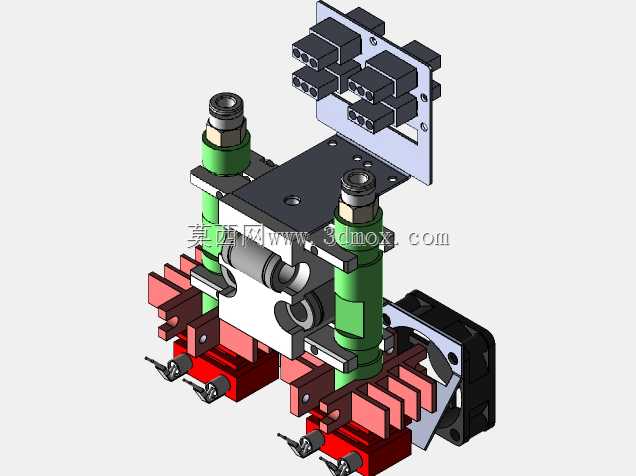

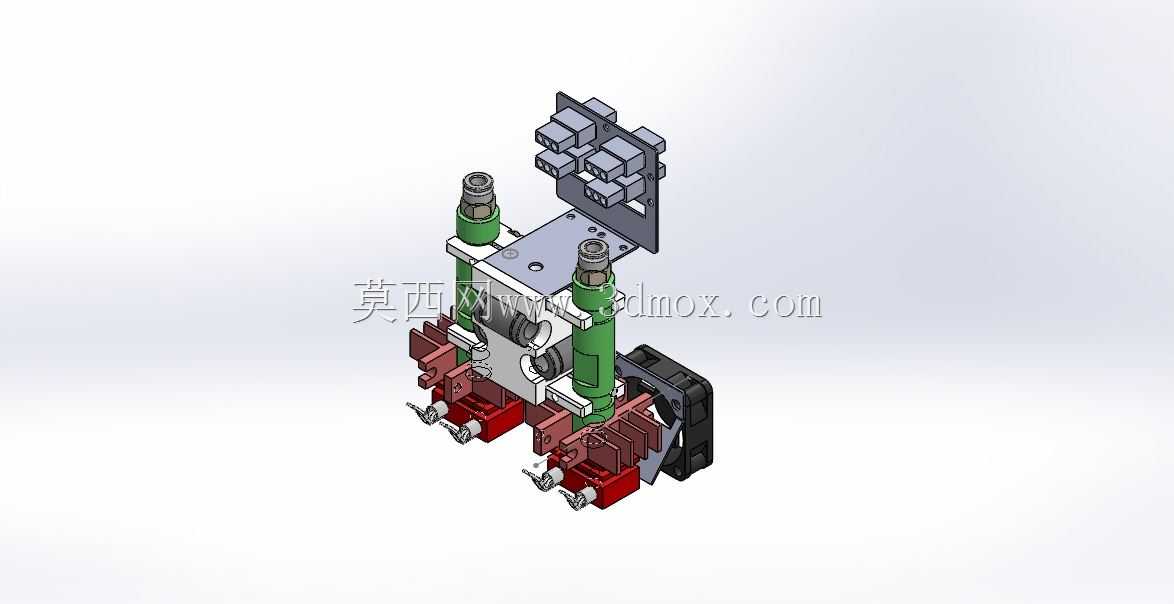

这套双挤出结构是面向FDM熔融沉积型3D打印设备开发的核心功能部件，主要应用于桌面级及小型工业级3D打印场景，可适配多材料打印、水溶性支撑打印、双色混色打印等多种作业需求，解决传统单挤出头打印支撑难去除、色彩单一、材料兼容性差的行业痛点。在实际生产使用中，该双挤出结构可同时装载两种不同属性的打印耗材，比如PLA主体耗材搭配PVA水溶性支撑耗材，打印完成后支撑可直接通过水溶液溶解，无需人工打磨去除，大幅降低复杂悬空结构模型的后处理难度；也可装载两种不同颜色的同属性耗材，实现双色模型的一次性打印，无需中途停机换料，有效提升多色打印的成型效率与成品表面质量。从功能特性来看，该结构采用独立双送料通道设计，每一路挤出组件都配备独立的送料步进驱动、加热熔腔与喷嘴，两路挤出单元可独立控温、独立送料，避免不同耗材熔融温度差异导致的堵头、出料不均问题；同时结构上做了喷嘴高度差校准设计，非工作状态下的喷嘴可抬升安全高度，避免打印过程中剐蹭已成型的模型表面，减少打印次品率。设计思路上，整体采用模块化集成布局，将两路送料组件、加热块、散热风道、固定安装座整合为统一总成，既保证双路挤出的同轴度精度，又简化了设备端的安装调试流程；散热段采用鳍片式铝制散热结构搭配轴向散热风扇，可快速带走喉管上部热量，避免耗材提前软化膨胀造成的送料卡顿，加热段采用黄铜喷嘴搭配铝合金加热块，升温速度快且温度分布均匀，可适配PLA、ABS、PETG、TPU等多种常见3D打印耗材。在安装边界与尺寸适配方面，该双挤出总成的安装孔位采用通用2020铝型材安装标准，可直接适配多数主流开源架构的桌面级3D打印机，整体横向安装宽度控制在120mm以内，纵向突出长度不超过85mm，不会占用过多打印成型仓空间，喷嘴端的安装基准面与设备X轴滑台平行度公差控制在0.1mm以内，可保证双喷嘴切换时的打印层高一致性，无需用户额外做复杂的机械校准即可快速投入使用。
