垂直式斯特林发动机结构三维建模设计

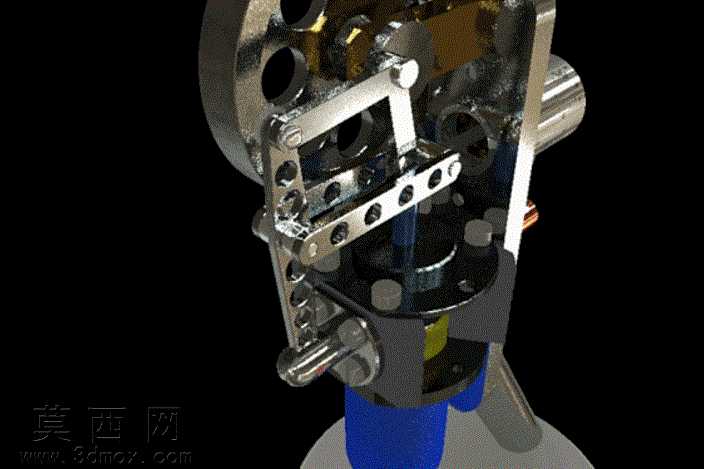

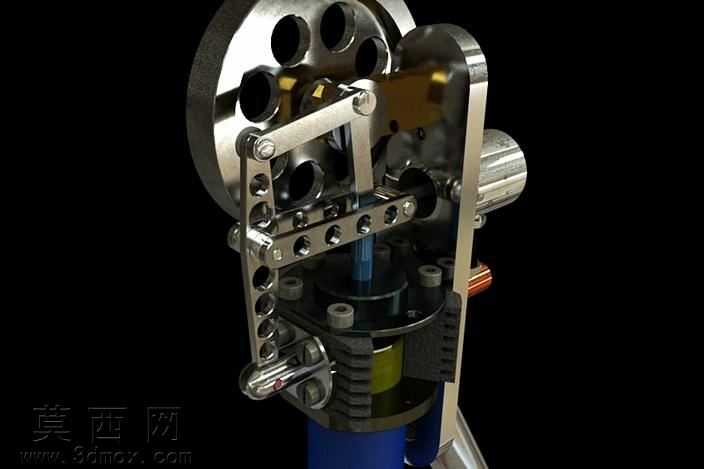

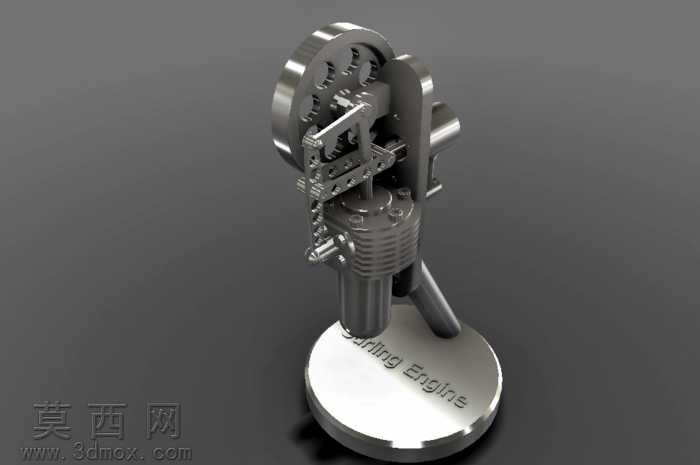

本作品为垂直布局斯特林发动机的三维建模成果，建模过程严格遵循外燃式热力发动机的工作原理，围绕垂直排布的核心结构完成全零件参数化构建。建模阶段首先完成核心功能部件的尺寸推演与结构搭建：底部为封闭的冷腔基座，中部设置与冷腔同轴垂直布置的置换气缸，顶部为动力输出曲柄连杆机构，整体采用垂直堆叠的布局形式，大幅压缩了整机的横向占用空间。零件建模阶段对每一处配合结构做了精准还原：置换活塞与气缸壁采用小间隙配合设计，保证工质在冷热腔间顺畅流动的同时减少泄漏；动力活塞与连杆采用铰接结构，还原真实运动中的角度偏转余量；曲柄轴上设置有配重平衡块，用于抵消活塞往复运动产生的惯性力，提升整机运转平顺性；外部的多孔式支架采用轻量化镂空设计，在保证支撑刚度的前提下降低整机自重，同时兼顾外观的机械质感。材质与渲染阶段针对不同零件的功能属性匹配对应材质：气缸、活塞、曲柄、连杆等运动受力部件采用抛光金属材质，还原金属零件的高光反射与机加工纹理；冷腔基座采用深蓝色工程塑料材质，区分功能区域的同时提升视觉层次感；铰接销轴、紧固件等小零件采用亮面镀铬材质，突出精密装配的细节；支架部分采用哑光铝合金材质，平衡金属质感与视觉重量。渲染时采用侧上方主光源搭配底部补光的布光方案，清晰展现零件间的装配层次与镂空结构的光影细节，黑色背景突出金属零件的轮廓质感，让内部的运动机构结构清晰可见。设计过程中重点验证了垂直布局的结构合理性：将置换气缸与动力输出轴沿垂直轴线布置，缩短了动力传递路径，减少了横向传动的结构损耗；外部支架采用双侧对称支撑结构，保证曲柄机构运转时的结构稳定性；各铰接点的位置参数经过运动仿真校验，确保活塞行程与曲柄转角的匹配关系符合斯特林循环的运动要求，不存在运动干涉问题。整体建模完整还原了垂直斯特林发动机的装配关系与结构细节，可用于原理演示、结构教学以及3D打印实物验证，清晰展现了外燃发动机的精巧机械结构与垂直布局的设计优势。
