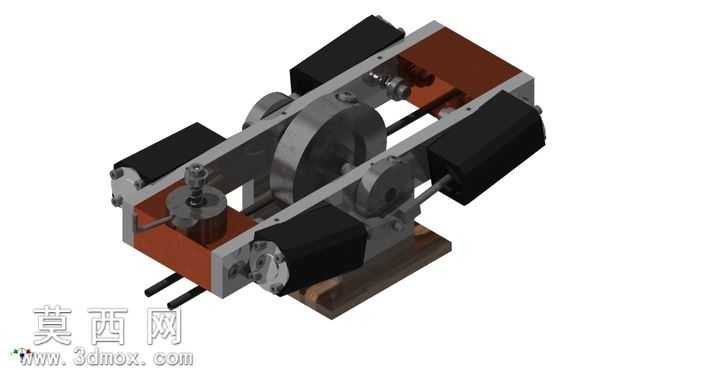

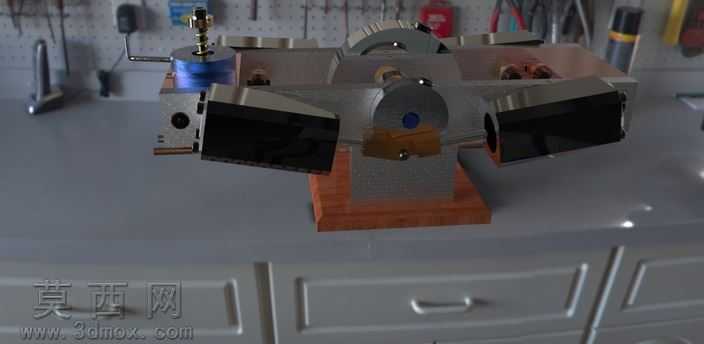

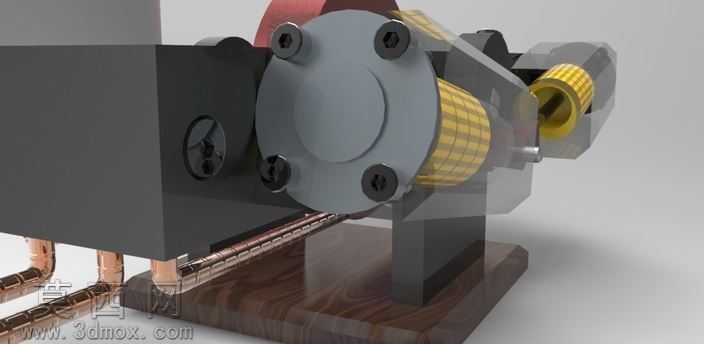

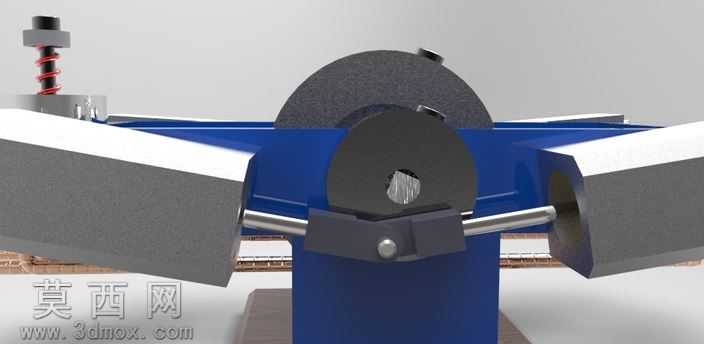

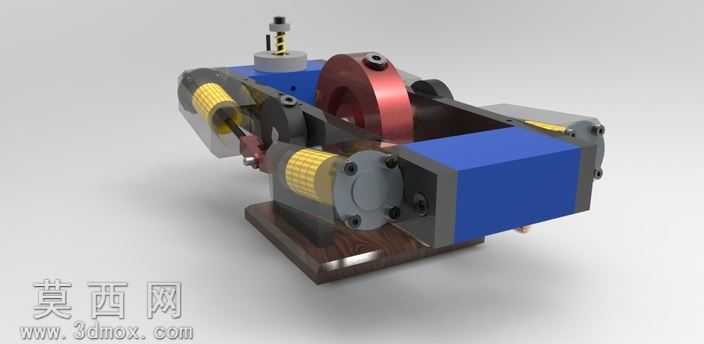

拳击手wobler摆动式引擎结构三维建模

本作品为拳击手wobler引擎的三维数字化建模成果，建模过程围绕摆动式配气引擎的核心运行逻辑展开，首先梳理wobler引擎特有的无独立配气轴、依靠缸体摆动完成进排气切换的结构特性，在三维建模环境中先搭建整体装配基准框架，以机座为定位基准，依次完成曲轴组件、摆动缸体、活塞连杆、飞轮配重、进排气调节顶杆等核心部件的参数化建模。建模阶段严格遵循机械装配的公差配合逻辑，对曲轴回转中心、活塞往复轴线、缸体摆动铰点的相对位置做精准约束，确保各运动部件的运动轨迹无干涉，还原wobler引擎结构紧凑、运动路径简洁的设计特点。材质与渲染环节，针对不同部件的功能属性匹配对应材质表现：机座采用深色铸铁材质，添加细微的铸造纹理与使用磨损质感，还原老式动力装置的厚重质感；缸体主体使用哑光蓝色工业漆面材质，边缘做轻微倒角处理避免生硬棱角；飞轮部件采用抛光红铜材质，添加金属反光与细微氧化痕迹，突出动力部件的金属质感；活塞连杆、调节螺栓等传动连接件采用镀锌钢材质，表现金属冷加工后的细腻磨砂反光；缸体端部的密封端盖使用灰铸铁材质，搭配清晰的螺栓孔位与紧固细节；顶部的调节旋钮采用黄黑警示配色的工程塑料与金属顶杆组合，还原设备的调节操作结构。渲染阶段采用柔和的工作室三点布光，主光从侧上方投射突出部件的结构轮廓，辅光补全暗部细节避免死黑，添加微弱的环境反射让金属材质表现更真实，最终渲染图清晰展现引擎的整体装配关系与各部件的形态特征。设计思路上，完整还原wobler引擎作为小型摆动式蒸汽动力装置的结构特点，省略冗余的外部装饰部件，重点突出核心运动机构的连接关系，既保证模型外观的完整度，也清晰呈现这类特殊引擎的内部传动逻辑，可用于小型动力装置的结构展示、原理教学参考，也可作为机械创意设计的参考素材。
