福特302V8汽车发动机结构展示三维设计

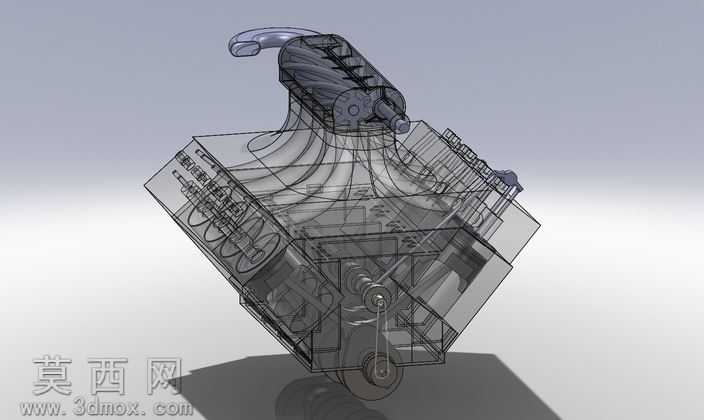

本作品为福特302 V8发动机的三维结构设计成果，当前处于设计迭代的进展阶段，整体建模围绕还原5.0L排量V8发动机的真实尺寸与装配规格展开，采用线框加半透明实体结合的渲染方式，清晰呈现发动机内部的层级结构与部件布局。建模过程中首先搭建V型八缸的基础缸体框架，严格按照V型发动机的夹角参数确定两侧气缸的排布位置，对缸体内部的冷却水套、润滑油道预留结构做了对应建模，保证基础结构符合真实内燃机的布局逻辑。随后依次完成曲轴、连杆、活塞组件的装配建模，每个活塞的环槽结构、连杆的轴瓦配合位置、曲轴的平衡块造型都按照真实部件的比例还原，通过装配约束将曲柄连杆机构与缸体精准配合，可直观展示活塞往复运动转化为曲轴旋转运动的结构基础。在气缸盖部分，建模还原了进排气道的走向、气门组件的安装位置，顶部的进气歧管采用曲面建模完成流畅的气道造型，同时对气门室盖、正时链条盖等外部覆盖件做了半透明材质处理，既保留外部轮廓的完整性，又不会遮挡内部核心结构的展示。材质设置上，对缸体、曲轴等高强度结构件赋予金属灰的哑光金属材质，对进气歧管等部件赋予深色半透明工程塑料材质，对密封垫片、管路等辅助部件赋予对应的橡胶、金属管路材质，通过材质区分不同功能的部件，让整体结构展示层次分明。设计思路上，本次建模并非复刻现有成品，而是从零开始重建5.0L规格的302 V8发动机，在建模过程中不断核对真实发动机的尺寸参数与装配关系，后续还将进一步细化部件的细节结构，补充附件系统的建模，包括发电机、起动机、水泵、机油泵等外围附件的布局，同时完善各部件之间的连接结构，比如螺栓孔位、密封面的细节，让整个发动机模型的装配精度与真实产品保持一致，最终完成可用于结构展示、原理教学的高精度发动机三维模型，通过半透明的展示方式，能够让观看者清晰理解V8发动机的内部构造与各系统的配合逻辑。
