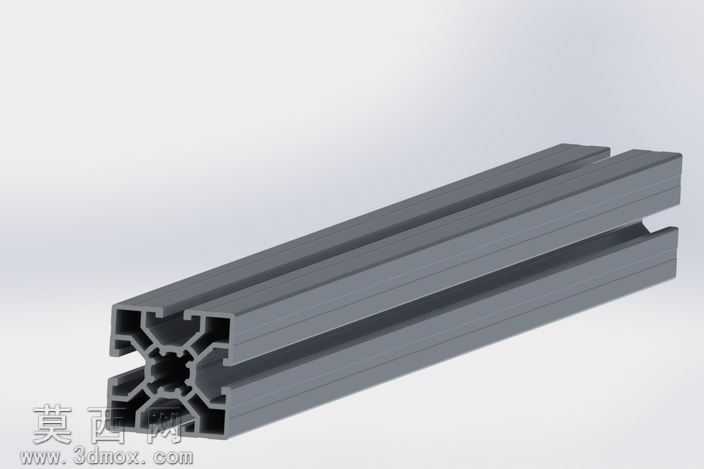

50x50规格工业铝挤压型材三维设计

本作品为50x50毫米规格的工业铝挤压型材三维建模成果，建模阶段依托参数化设计逻辑搭建整体框架，首先以端面截面为核心绘制基准草图，精准还原该款欧标铝型材的端面槽型结构：中心为十字交叉的加强筋连接结构，四个方向对称分布T型安装槽，槽口尺寸、槽内卡位宽度、型材外壁厚度、边角过渡圆角均严格参照工业铝型材的通用生产公差标准设定，确保截面草图完全闭合无断点，为后续实体建模提供准确的轮廓基础。完成截面草图绘制后，通过拉伸凸台命令沿型材长度方向生成基础实体，拉伸过程中同步校验实体的拔模角度，考虑到铝型材挤压生产的脱模需求，沿长度方向设置极小的均匀拔模斜度，避免出现倒扣结构影响生产可行性。材质与渲染阶段，为模型赋予6063-T5铝合金的材质属性，调整材质的漫反射颜色为工业铝常见的亚光银灰色，设置合适的金属度与粗糙度参数，还原阳极氧化处理后铝型材表面细腻的磨砂金属质感，同时在型材的棱边位置添加极细微的倒角效果，避免渲染时出现生硬的锐利棱边，提升模型的真实感。结构设计层面，重点还原了该款铝型材的装配适配特性：四个侧面的T型槽尺寸完全统一，可适配标准的T型螺栓、法兰螺母等工业铝型材专用连接件，端面的中心孔位与边角安装孔位预留了端盖、脚轮、连接角件的安装空间，型材内部的加强筋布局经过力学合理性校验，在保证整体轻量化的前提下，能够满足工业框架搭建所需的抗弯、抗扭强度要求，可直接用于自动化设备机架、工业工作台、设备防护围栏、流水线支架等场景的装配模拟。建模过程中对所有特征进行了参数化关联，当需要调整型材长度、槽型尺寸、壁厚参数时，仅需修改对应草图或特征的参数数值即可快速生成衍生型号的铝型材模型，无需重复绘制基础轮廓，大幅提升了同系列型材的建模效率。渲染阶段采用柔和的工作室环境光，从多个角度打光突出型材表面的金属质感与槽型结构的立体感，同时添加了轻微的环境反射效果，让模型呈现的视觉效果更贴近真实工业铝型材的实物状态，可直接用于产品选型展示、装配方案演示、工程方案汇报等场景。
