多腔侧抽芯式注塑模具结构设计

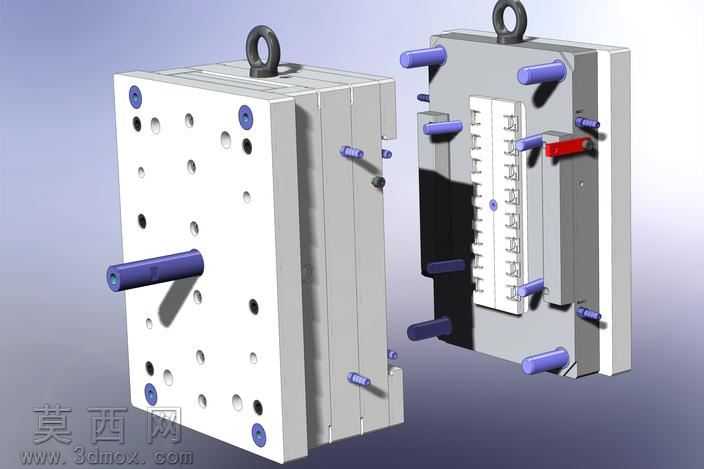

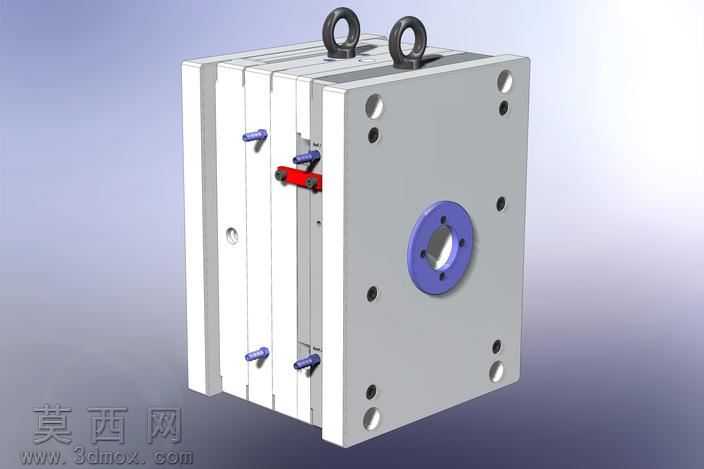

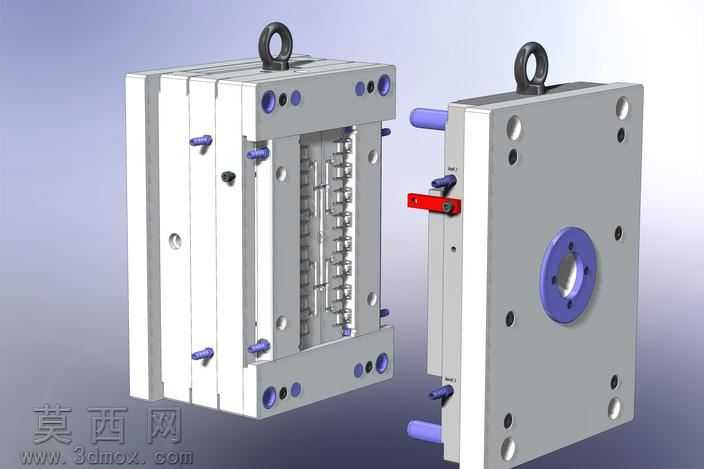

本作品为一模多腔的侧抽芯式注塑模具三维设计成果，建模阶段采用自顶向下的设计思路，先完成模具整体开模行程、型腔排布的参数化规划，再逐一对各模板、功能组件进行精细化建模，确保所有零件的装配公差符合注塑模具的设计规范。渲染阶段采用工业级金属材质表现模板、导柱、紧固件的质感，对模具钢材质的模板赋予哑光磨砂金属材质，还原真实模具的表面处理效果，对紫色的导套、定位环等标准件赋予硬质工程塑料与金属结合的复合材质，对吊环、锁模块等受力部件赋予调质钢的金属光泽，同时通过柔和的打光方案清晰展现模具的分层结构，避免阴影遮挡关键结构细节。结构设计上，该模具采用多层模板堆叠的细水口模架结构，设置了多组导柱导套保证开合模的导向精度，侧面设计了红色锁紧的滑块抽芯机构，用于成型制品侧面的倒扣结构，锁紧块采用斜面楔紧设计，可承受注塑过程中的型腔内压力，避免抽芯滑块移位产生飞边；型腔部分采用一模多腔的排布方式，可一次注塑成型多件小型制品，大幅提升生产效率；模具顶部设置吊装吊环，方便模具在注塑机上的安装与转运，模板上分布的多组紧固螺栓、定位销，保证各模板之间的连接刚性与定位精度，冷却水道的排布围绕型腔区域均匀布置，可保证注塑过程中型腔各区域温度均匀，减少制品翘曲变形的风险。设计过程中充分考虑了注塑生产的实际需求，对开模顺序、抽芯动作的先后逻辑做了合理规划，确保开模时先完成侧抽芯动作，再完成制品与流道的脱模，避免动作干涉损坏模具与制品，所有标准件均采用行业通用规格，方便后续的模具加工、装配与维护更换。
