带侧抽芯结构的注塑成型模具设计

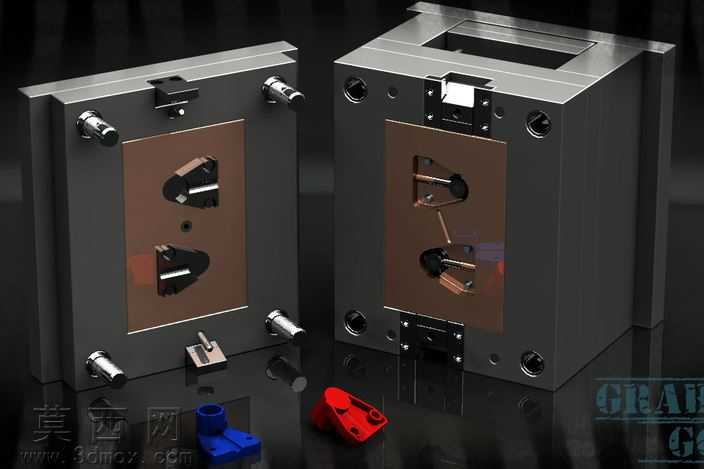

本套模具为针对带侧向凹凸特征复杂注塑件设计的侧抽芯注塑模具，整体采用标准两板模模架结构，建模阶段通过三维软件完成全参数化零件构建，首先依据注塑件的结构特征完成分型面的创建，针对塑件侧壁存在的倒扣结构，设计了斜导柱驱动的侧向抽芯机构，精准计算抽芯行程与开模动作的配合时序，避免开模过程中抽芯结构与塑件、模腔发生干涉。模型渲染阶段为不同零件赋予了对应真实材质：模架主体采用调质钢材材质，调整金属粗糙度参数呈现出模具钢哑光磨砂的金属质感，型腔镶件采用镜面钢材材质，还原高抛光模腔的金属反光效果，侧抽芯滑块、导柱导套等运动部件赋予镀铬亮面金属材质，冷却水路接头做了金属烤蓝的质感处理，配套的注塑成品件分别赋予红、蓝工程塑料材质，调整塑料的漫反射与半透明参数，还原ABS塑料的真实质感，场景中添加了反光地面与柔和的环境光，通过光影对比清晰展现模具的开合状态与内部结构细节。结构设计上，模具包含定模座板、定模板、动模板、动模座板、支承板、垫块等标准模架组件，型腔与型芯采用镶拼式结构，便于后续加工与磨损更换，侧向抽芯机构包含滑块、斜导柱、锁紧块、定位装置等组件，保证合模时滑块承受注塑压力不发生位移，开模时斜导柱带动滑块完成侧向抽芯动作，顶出系统采用顶杆顶出结构，顶杆位置排布避开塑件外观面与结构薄弱处，保证顶出过程中塑件不变形，冷却系统围绕型腔与型芯均匀排布水路，保证注塑过程中模温均匀，减少塑件成型翘曲变形。设计过程中充分考虑注塑成型的工艺合理性，对浇注系统的流道尺寸、浇口位置做了适配优化，保证熔融塑料能够快速均匀填充模腔，同时兼顾模具加工的工艺性，所有结构特征均符合常规机加工的工艺要求，无无法加工的死角与特殊结构，整套模型完整还原了带侧抽芯注塑模具的全部结构细节，可用于模具结构学习、注塑工艺参考等场景。
