FreeCAD设计离心式压缩机叶轮结构

这款离心式压缩机核心叶轮部件，主要面向中小功率气体压缩场景设计，可广泛应用于工业气源供给、环境通风增压、小型制冷系统动力核心、轻工行业气体输送等多个领域，作为离心式压缩机的核心做功部件，其核心作用是通过高速旋转带动进入叶轮流道的气体获得动能，再通过扩压结构将动能转化为气体压力能，最终实现气体的增压输送，满足不同工况下的压力与流量输出需求。

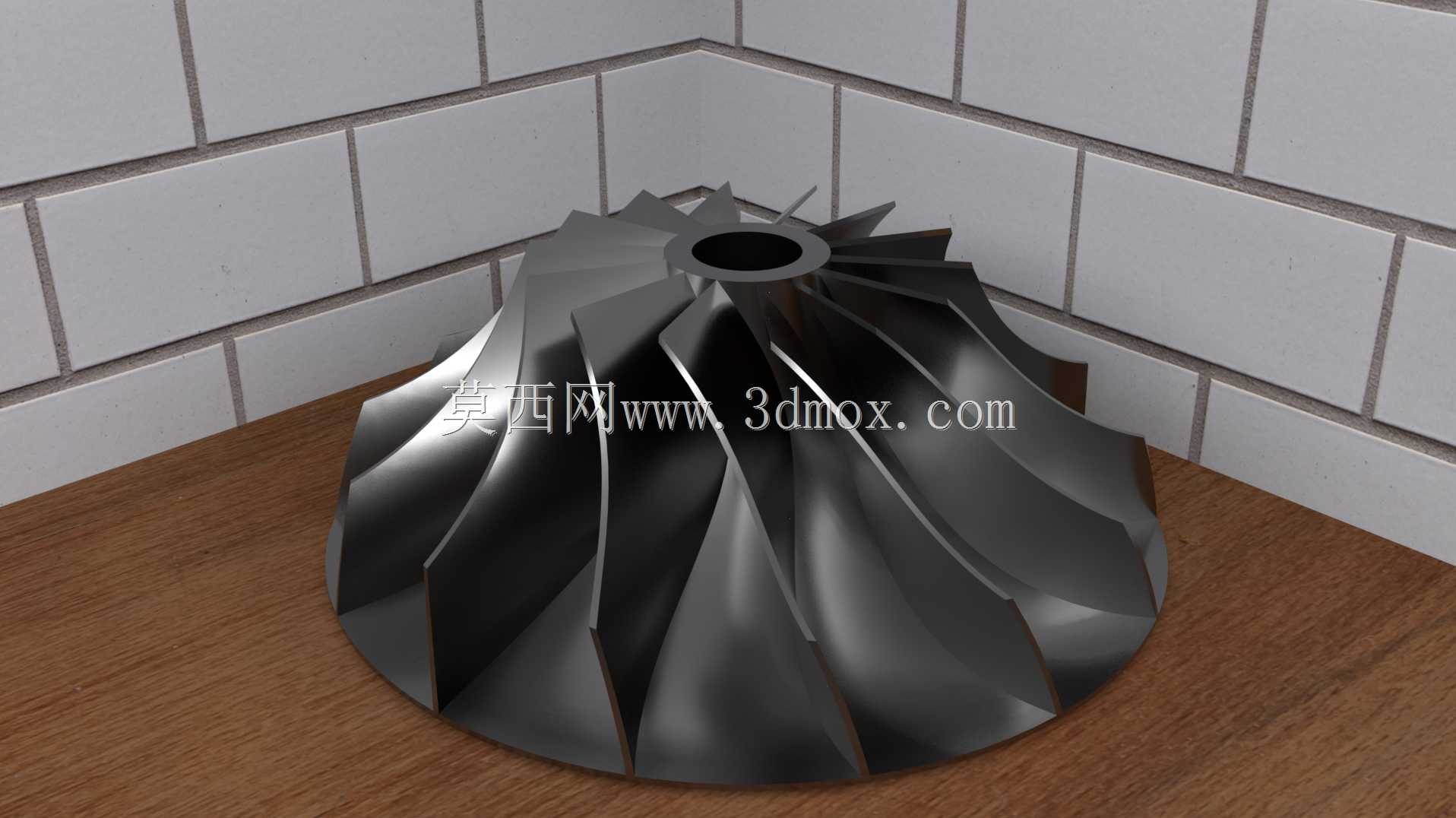

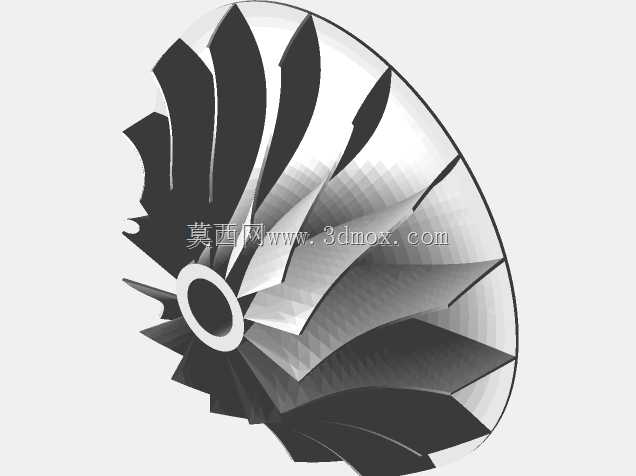

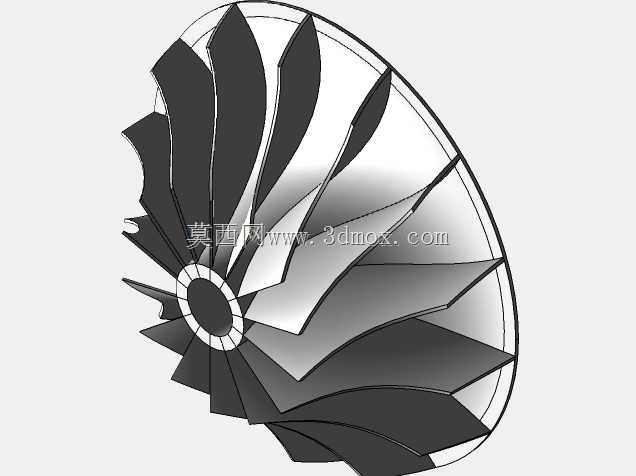

在功能特性设计上，该叶轮采用后弯式三元扭曲叶片构型，相比传统直叶片设计，能够有效降低气体在流道内的流动损失，提升叶轮的做功效率，同时拓宽压缩机的稳定工作区间，减少喘振工况的发生概率。叶轮整体为一体化铣削构型设计，中心设置标准安装定位孔，可与压缩机主轴通过键连接实现扭矩传递，安装孔周边做了加厚处理，能够承受高速旋转下的离心载荷，避免长期运行出现孔位变形、松动等问题。叶片沿轮毂周向均匀分布，流道从叶轮入口到出口呈现平滑扩张的曲面形态，能够引导气体沿设计路径平稳流动，减少气流分离与涡流损耗，提升整机运行的稳定性，降低气动噪声。

设计过程中，首先围绕目标工况的流量、压比参数确定叶轮的进出口直径、叶片安装角、叶片数量等核心参数，通过流场仿真迭代优化叶片的曲面造型，确保气流在流道内的速度分布均匀，避免局部流速过高导致的能量损失。外形尺寸方面，叶轮整体为回转类结构，最大外圆直径适配中小型离心压缩机的蜗壳安装边界，轴向高度匹配扩压器与机壳的装配间隙要求，安装时可直接通过中心孔定位装配到主轴上，轴向通过锁紧螺母实现固定，无需额外定制复杂的转接结构，能够适配多数同功率等级的通用离心压缩机安装接口。叶片前缘做了小圆角钝化处理，能够降低杂质颗粒冲击对叶片前缘的冲蚀磨损，提升部件的使用寿命，叶轮表面设计为光滑曲面形态，减少气流附面层的厚度，进一步提升流动效率。在实际运行中，该叶轮可适配不同性质的气体输送需求，无论是洁净空气还是轻度含尘的工艺气体，都能保持稳定的做功效率，整体结构兼顾了气动性能与结构强度，能够在额定转速下长期稳定运行，满足工业场景连续生产的使用要求。
