T型空气冷却20A航模无刷电调结构

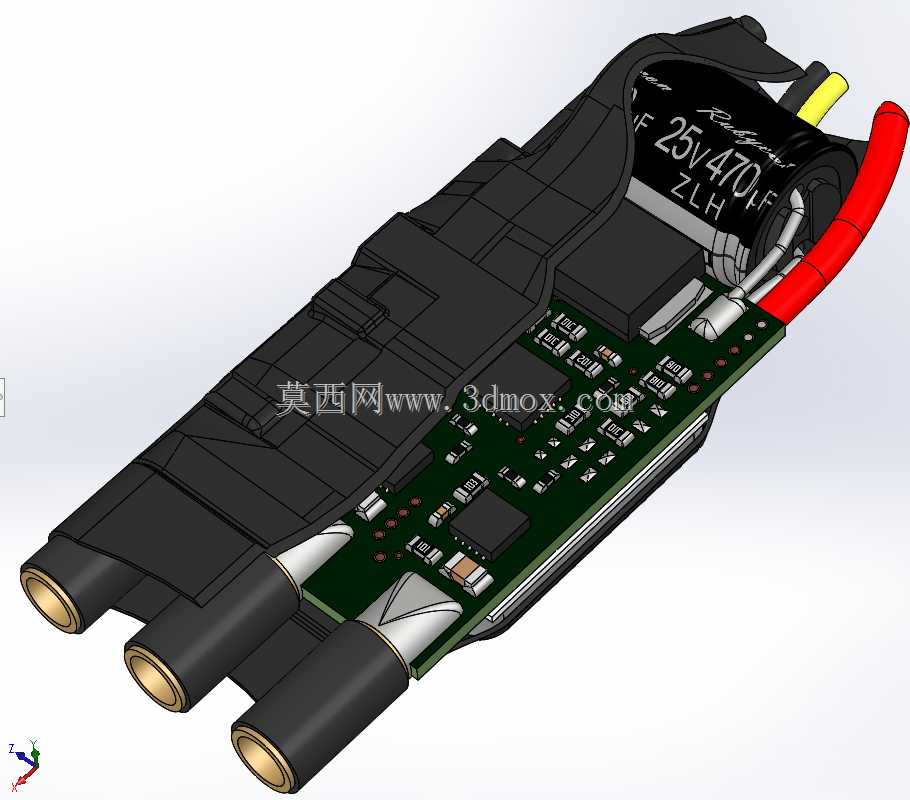

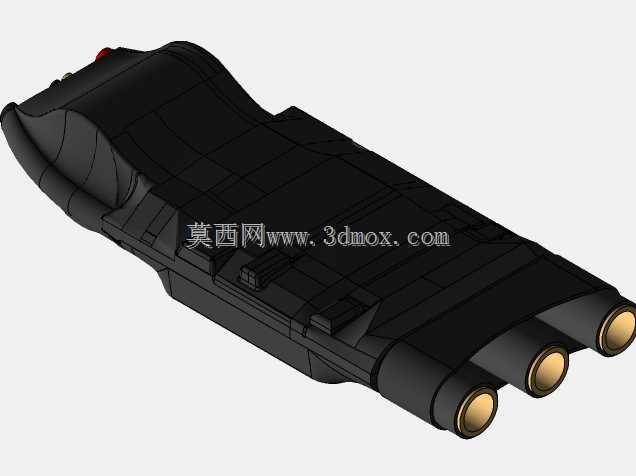

该模型对应的实体产品是小型多旋翼无人机动力系统中的核心电子调速部件，主要应用于消费级航拍四旋翼、小型穿越机、轻量化固定翼航模的动力链路中，承担飞控信号转换、无刷电机驱动、动力输出调控的核心作用，是连接飞控单元与动力电机的关键枢纽，直接决定航模动力响应的平顺性、动力输出效率与飞行稳定性。产品核心功能是接收飞控传输的PWM或DShot控制信号，将电池输入的直流电源转换为可调控频率的三相交流输出，以此驱动无刷外转子电机完成转速调节，同时内置的电容模块可吸收电路尖峰电压，避免动力切换时的电压波动干扰飞控与图传设备正常工作，部分同规格产品还支持电池电压监测、电机堵转保护、过温保护等附加功能，适配3-4S锂聚合物电池的输入电压范围，持续输出电流可达20A，短时峰值电流可支撑30A以内的动力爆发需求，匹配2204、2205级别常用航模无刷电机使用。从设计思路来看，该模型完整还原了产品的真实结构布局，PCB板上的贴片元件、电解电容、功率MOS管、输出接线端子均按照实物尺寸与位置排布，外部热缩包裹层的造型、输出端硅胶线的弯折走向、接线端的镀金香蕉插头结构都做了精准还原，建模时充分考虑了元件的实际安装公差，所有焊盘位置、元件高度都与实物保持一致，可直接用于航模机架的装配干涉检查，验证电调在机臂上的安装空间是否充足，避免装机时出现电调与机架、螺旋桨、图传天线等部件的空间冲突。外形尺寸方面，该电调整体为狭长型扁平结构，整体长度适配常规20-25mm直径的圆形机臂安装，厚度控制在较薄的区间，可直接贴附在机臂内侧或外侧安装，不需要额外预留过大的安装空间，输出端的三个香蕉插头间距符合行业通用标准，可直接匹配对应规格的电机插头，输入端的电源引线长度预留了足够的布线冗余，可根据不同机架的布线需求调整走线位置，热缩层的外形设计充分考虑了空气阻力优化，边缘做了顺滑过渡处理，在高速飞行时可降低空气阻力带来的动力损耗，同时热缩层的包裹设计也可避免飞行中灰尘、水汽对电路板的侵蚀，提升户外复杂环境下的使用可靠性。
