大疆火焰轮F450四旋翼机架结构设计

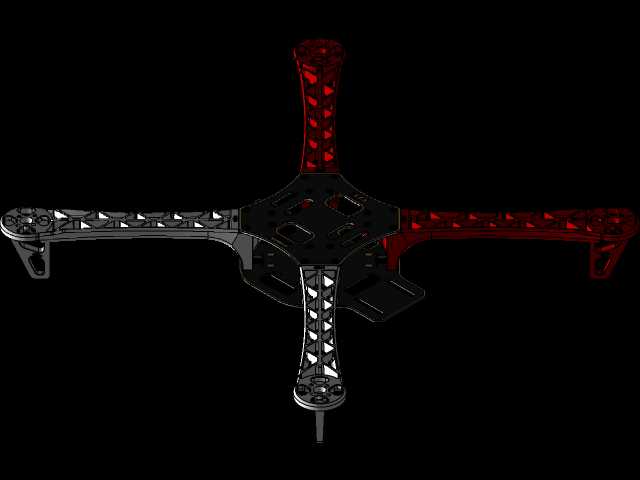

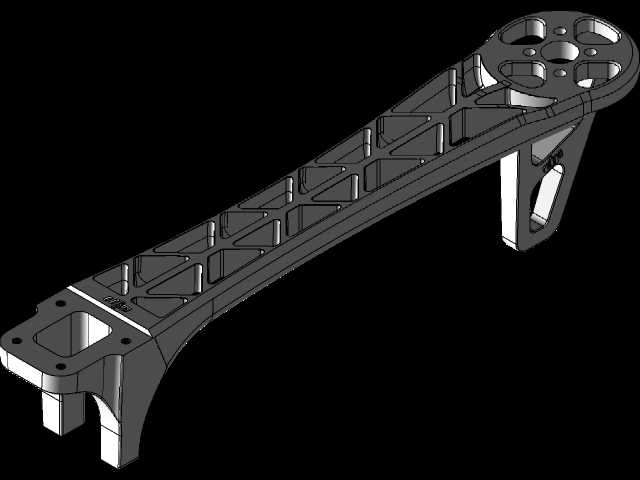

　　这款四旋翼机架是消费级多旋翼飞行器的核心承载结构，主要面向入门级航拍、教学实验、轻度户外作业场景使用，作为飞控系统、动力组件、载荷设备的安装基体，其结构设计直接决定整机的飞行稳定性、抗振性能与改装拓展空间。机架采用经典的X型四轴布局，四个机臂沿中心板呈90度均匀分布，这种布局能让四个电机的拉力输出形成对称的力矩平衡，降低飞控系统的姿态修正难度，同时预留了充足的中心区域空间，可兼容主流的开源飞控、电调分线板、GPS模块与电池安装位，机臂末端的电机安装座适配标准22系列无刷电机的孔距，无需额外打孔改装即可完成动力组件的装配。从结构设计细节来看，机臂采用镂空轻量化设计，在保证结构抗弯、抗扭强度的前提下尽可能去除非受力区域的材料，

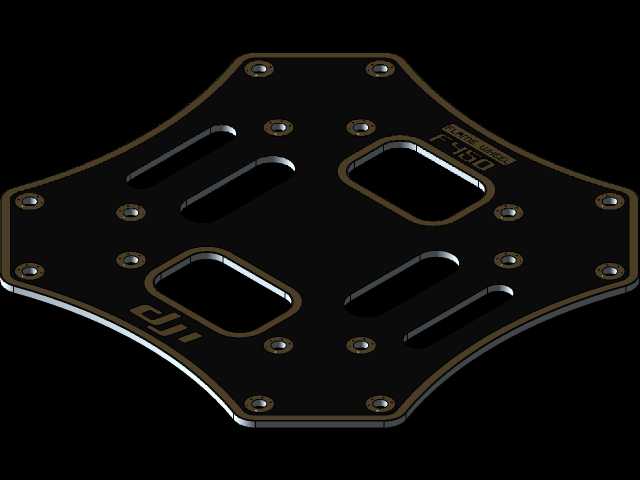

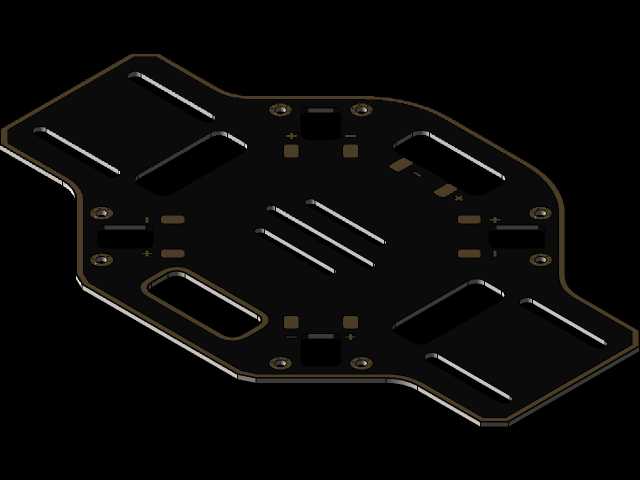

　　降低整机自重以提升续航表现，机臂与中心板的连接位置做了加强筋过渡处理，可抵消飞行过程中电机高速转动带来的持续振动，避免长期使用后连接位置出现疲劳开裂。中心板采用上下双层叠合结构，上层可放置飞控、GPS等对振动敏感的元器件，下层用于固定电调、电池与挂载设备，两层板之间预留了足够的走线空间，可将电源线、信号线规整收纳在板间空隙，减少线材外露带来的风阻与飞行干扰。在安装边界方面，机臂展开后整机对角线轴距为450mm，这个尺寸既可以搭载10寸规格的螺旋桨获得充足的拉力储备，又不会因为尺寸过大导致便携性下降，中心板的安装孔位兼容市面上绝大多数标准规格的飞控安装孔距，电池绑带预留槽可适配3S到4S规格的锂聚合物电池固定，

　　底部预留的挂载孔位可加装小型运动相机、抛投器等拓展配件。需要注意的是，该结构仅包含机架主体框架，未集成电机、电调、飞控等电子附件，使用时需根据实际飞行需求匹配对应拉力的动力套装，装配时需保证四个机臂的安装角度完全对称，电机安装座的平面度误差控制在0.1mm以内，避免因安装偏差导致飞行过程中出现不必要的振动，影响飞行姿态稳定性与成像清晰度。针对教学实验场景，这款机架的镂空结构也方便学习者观察内部走线与组件布局，可作为多旋翼飞行器结构原理教学的实物载体，帮助初学者理解机架布局对飞行性能的影响逻辑。
