nRF24L01增强型无线收发模块结构设计

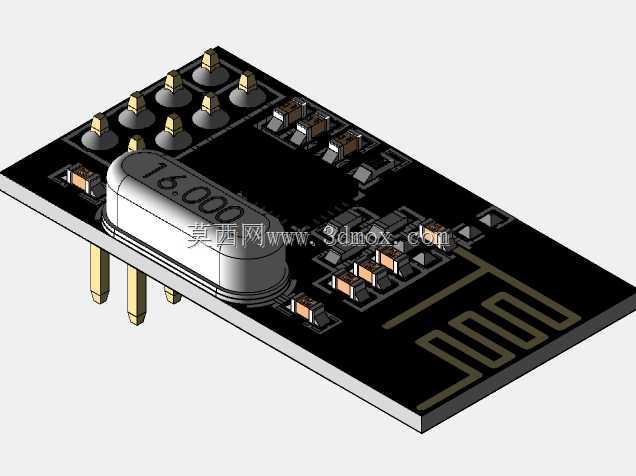

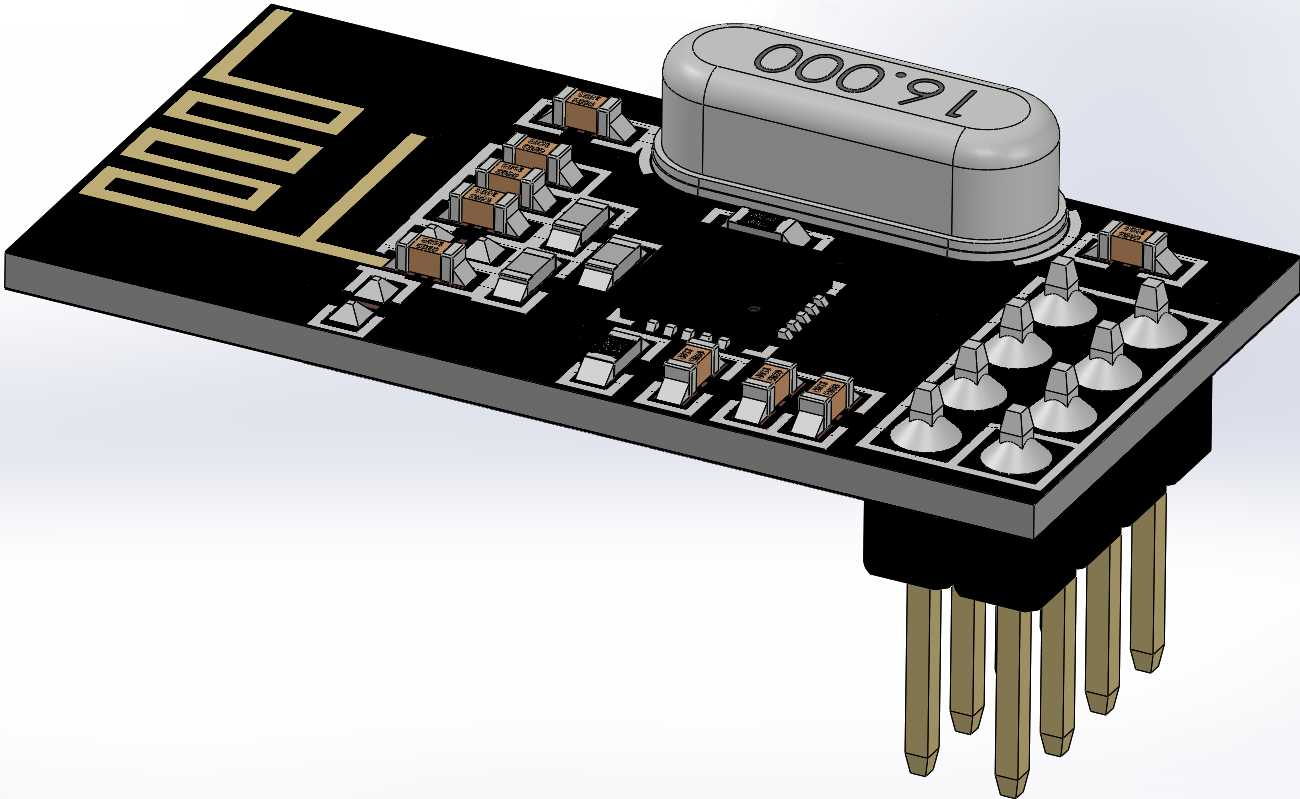

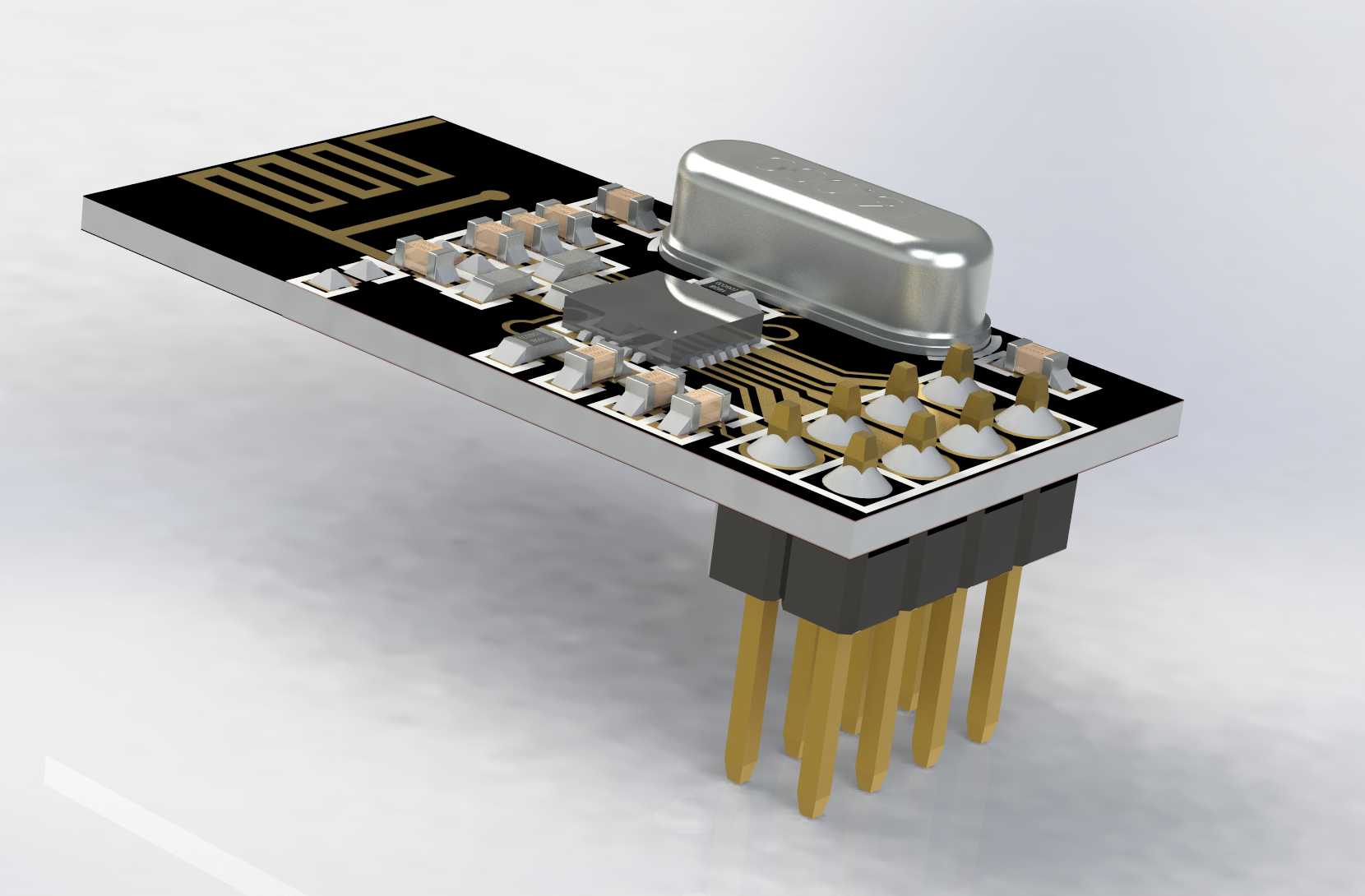

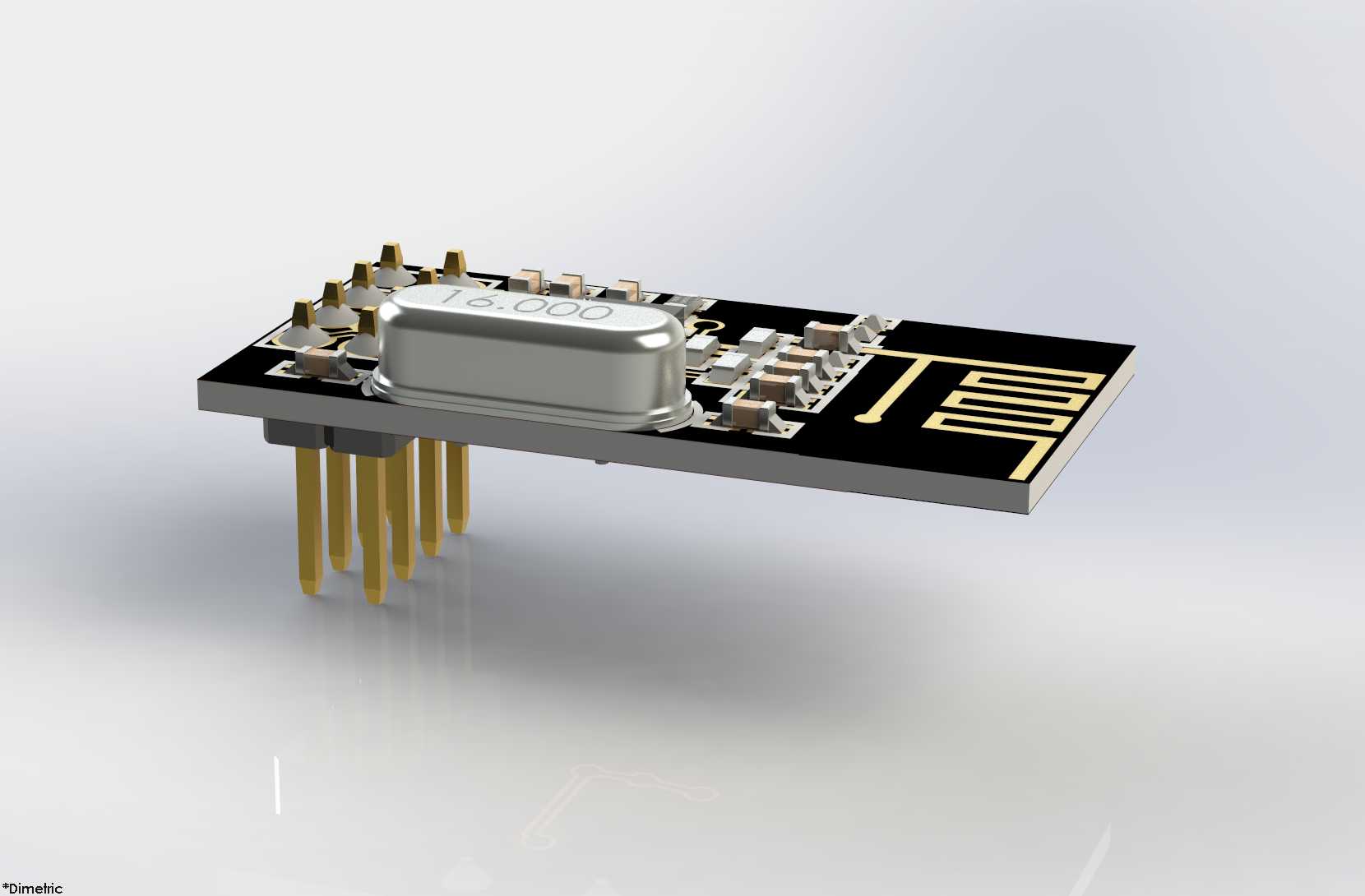

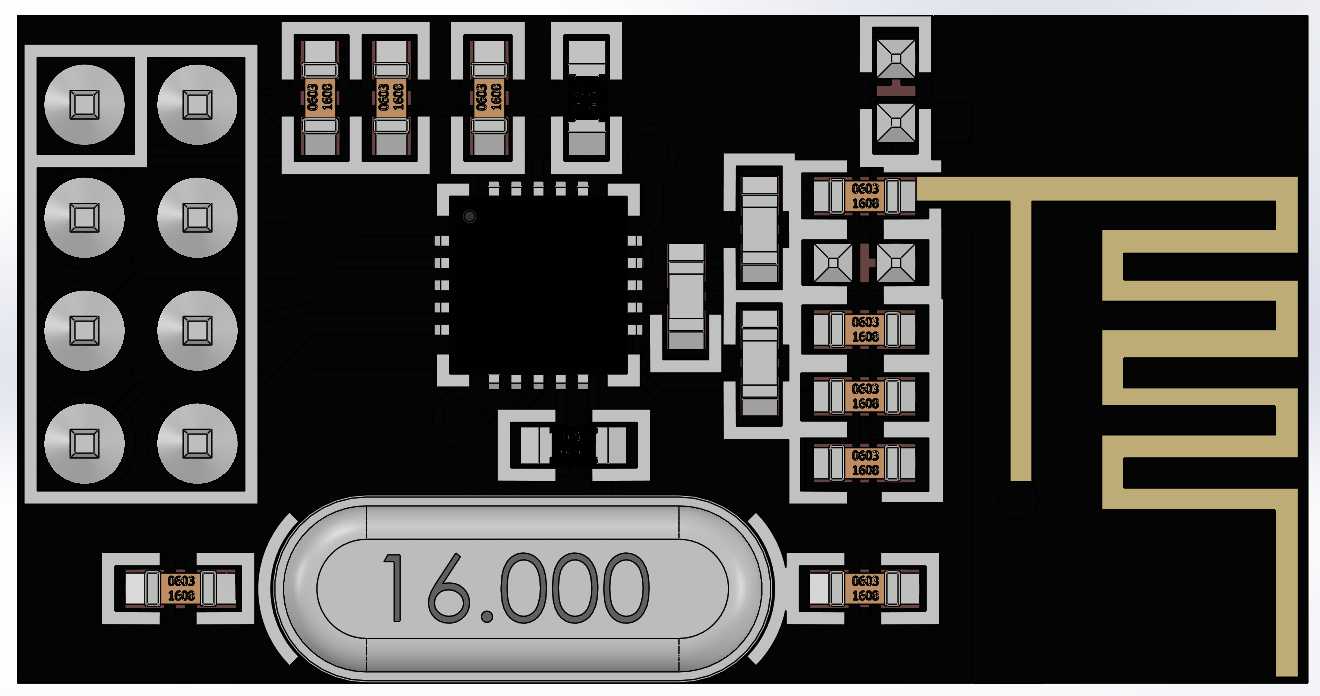

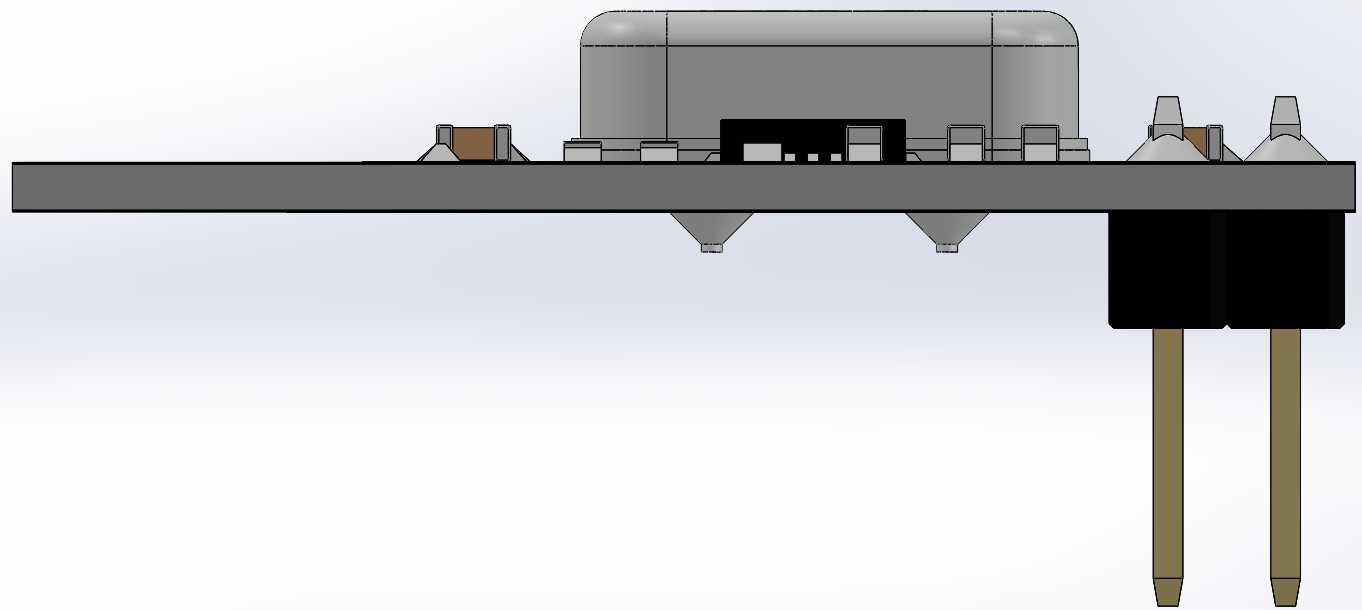

这款nRF24L01增强型无线收发模块，是短距离无线通讯场景中应用极为广泛的核心功能部件，常见于小型无人机飞控系统、智能家居传感网络、工业无线数据采集终端、遥控玩具控制链路等场景中，承担着设备间双向无线数据传输的核心作用，能够在2.4GHz全球开放ISM频段下实现稳定的数据收发，为多设备间的低延迟通讯提供硬件支撑。从实际用途来看，该模块可实现点对点、点对多的无线数据交互，在小型四旋翼飞行器上，它负责飞控板与地面遥控器之间的控制指令传输、飞行状态数据回传；在智能家居场景中，它可连接温湿度传感器、门窗磁传感器等终端节点，将采集到的数据汇聚到主控网关；在工业现场，它能够替代有线通讯链路，解决旋转部件、移动设备上的数据传输布线难题，降低现场布线的施工与维护成本。从功能特性来看，这款增强型收发板优化了射频匹配电路设计，板载高精度石英晶振为射频芯片提供稳定的时钟基准，板载的贴片阻容件完成电源滤波、阻抗匹配功能，有效提升了无线信号的收发灵敏度与抗干扰能力，相比基础款模块拥有更稳定的通讯距离与更低的丢包率，模块自带的标准排针接口可直接插接到对应主控板的排母上，无需额外焊接转接线材。在设计思路上，整个模块采用双层PCB板布局，顶层布置射频走线、核心芯片与外围元器件，底层做完整铺地处理来屏蔽外界信号干扰，射频天线部分采用PCB板载倒F天线设计，在控制整体板件尺寸的前提下保证了天线辐射效率，元器件排布遵循信号流向规则，从天线接口到射频芯片、再到通讯排针的路径尽可能短，减少信号传输过程中的损耗，同时将晶振紧贴射频芯片布置，减小时钟信号的传输路径，避免时钟信号受到外界干扰。从外形尺寸与安装边界来看，整个模块为长条形薄板结构，整体宽度适配标准2.54mm间距排针的安装尺寸，底部引出的8Pin直插排针为标准2.54mm间距，可直接兼容市面上绝大多数通用开发板的无线模块接口，板身整体厚度较薄，安装时仅需预留对应长宽的插接空间即可，排针的有效插接长度足够保证连接可靠性，同时不会因为针脚过长导致安装后与周边元器件发生干涉，板上最高的元器件为金属封装的石英晶振，安装时仅需在晶振对应位置预留足够的垂直高度空间，即可完成模块的稳定装配，不会与上层外壳或者周边堆叠的板件产生结构冲突。
