紧凑型磁力驱动外啮合齿轮泵结构设计

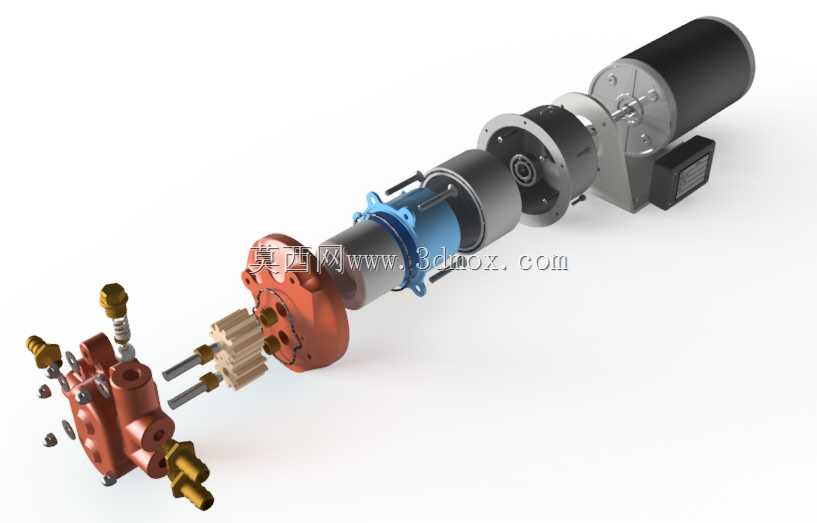

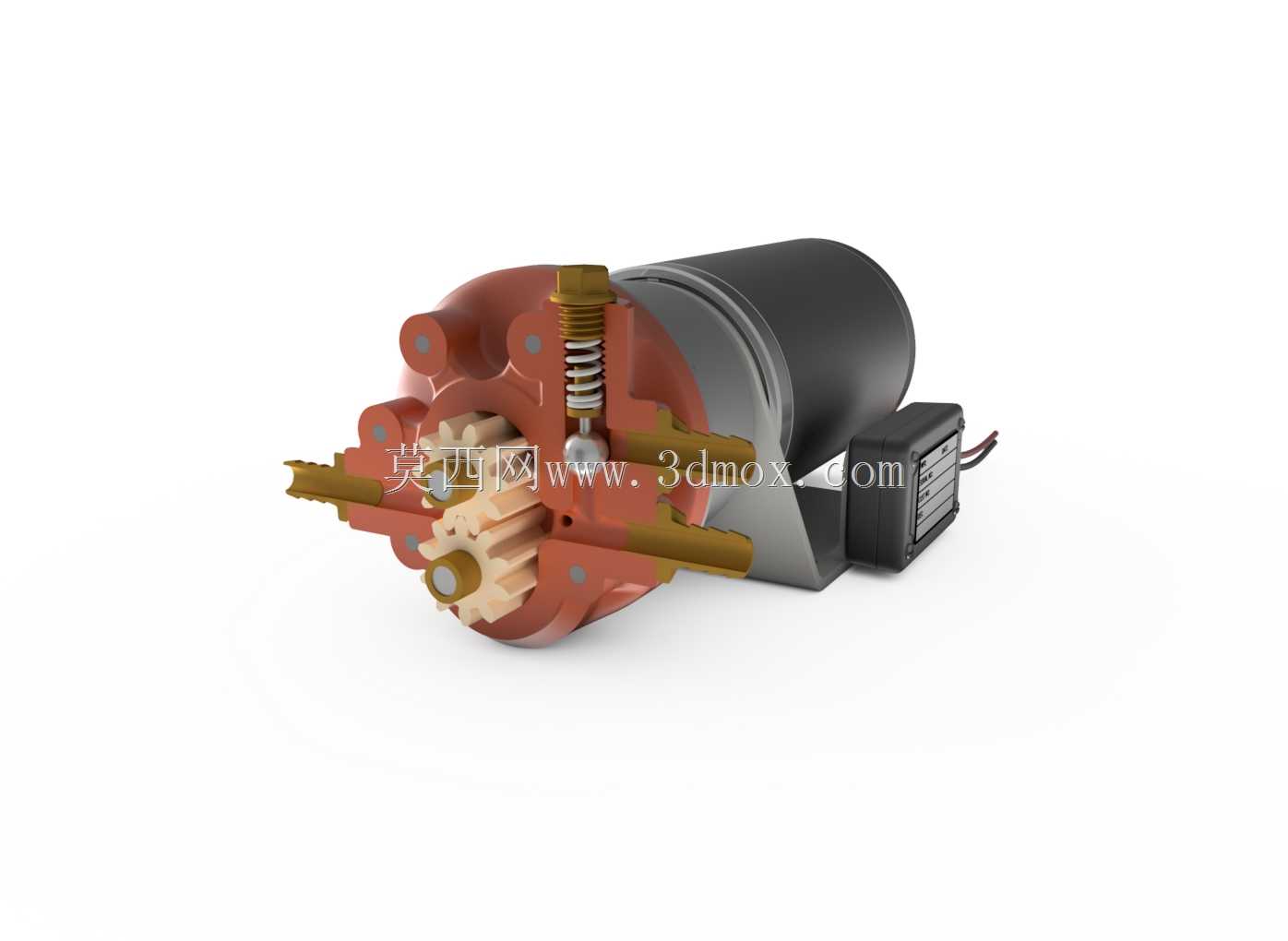

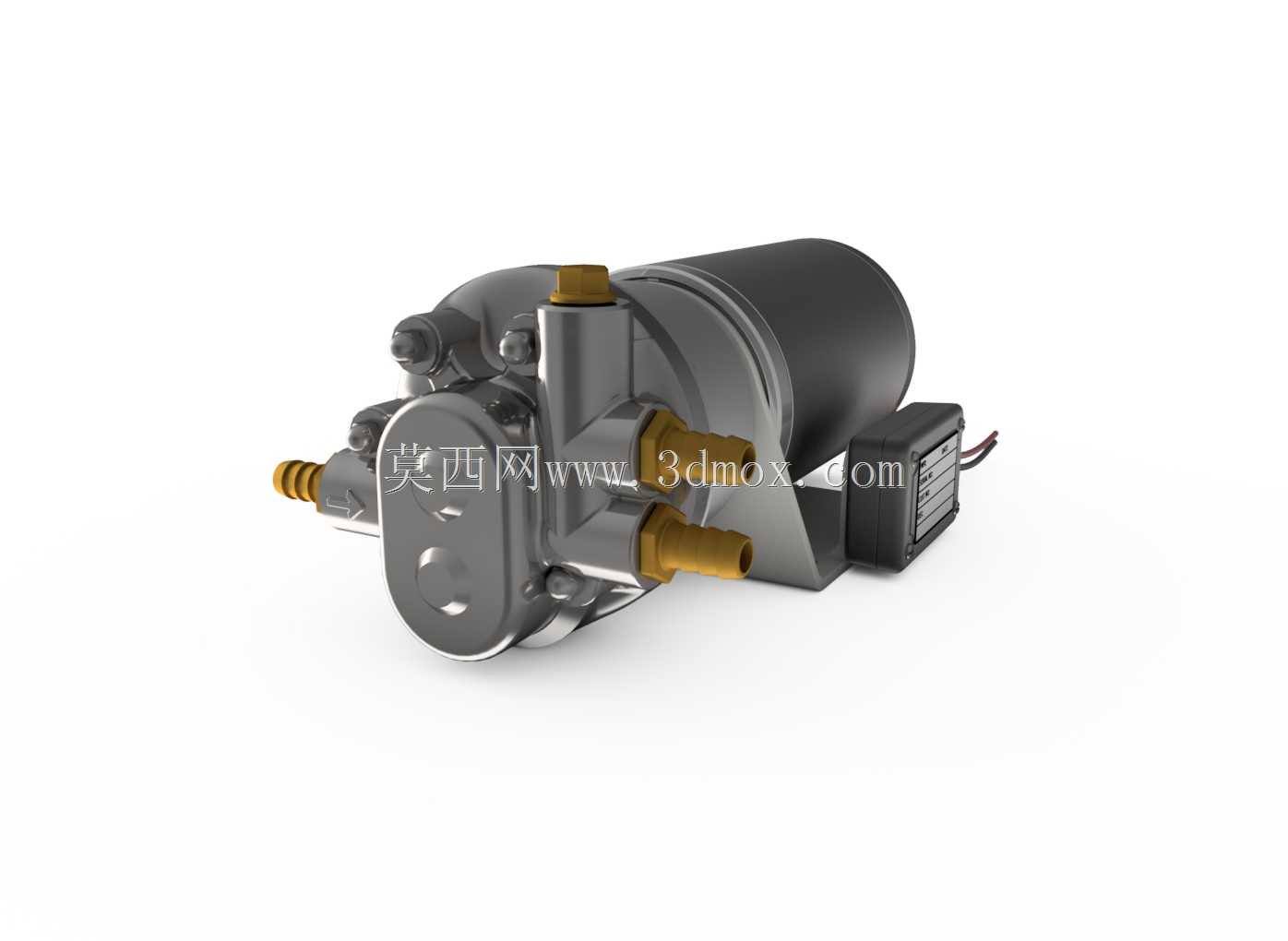

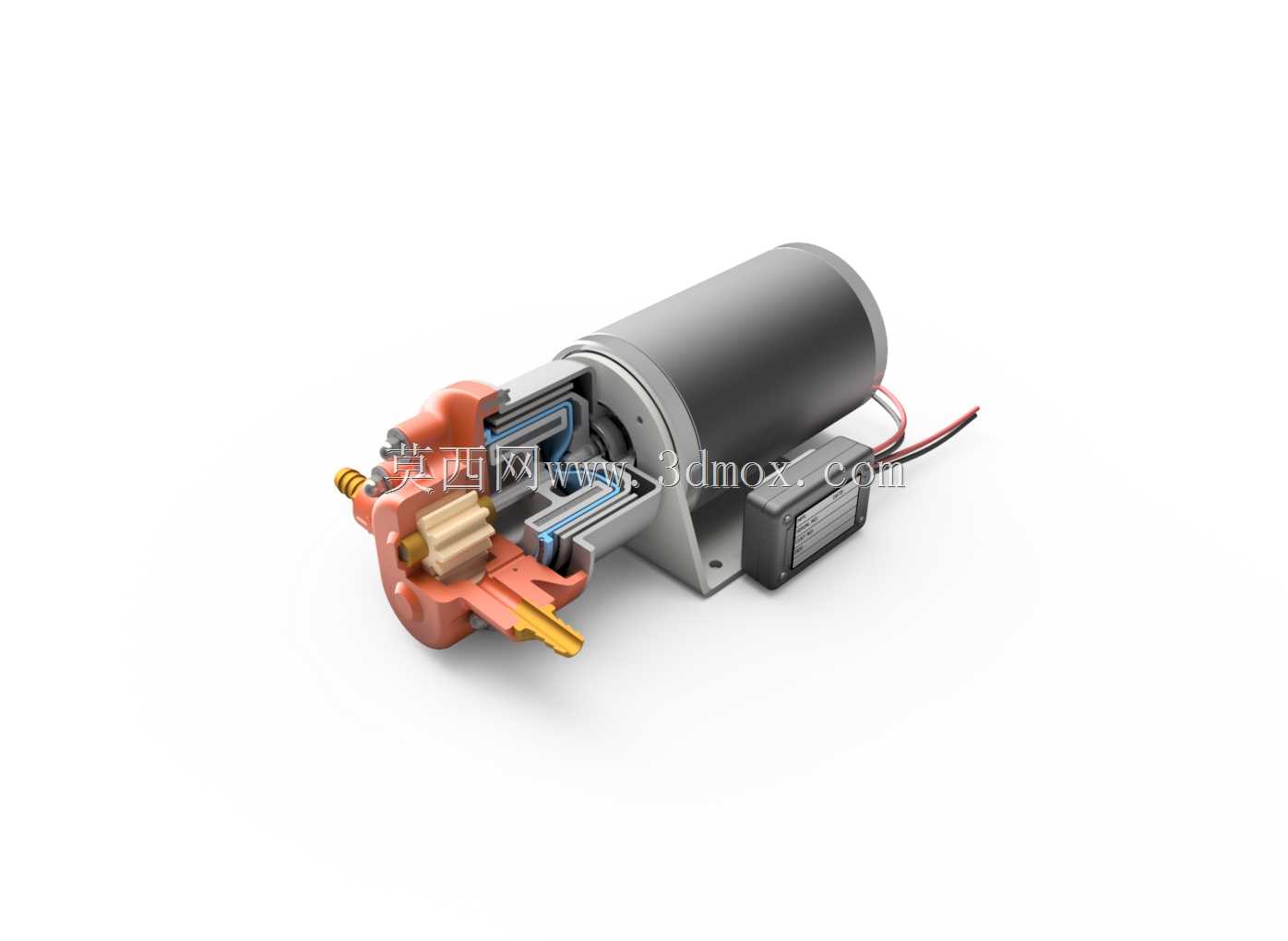

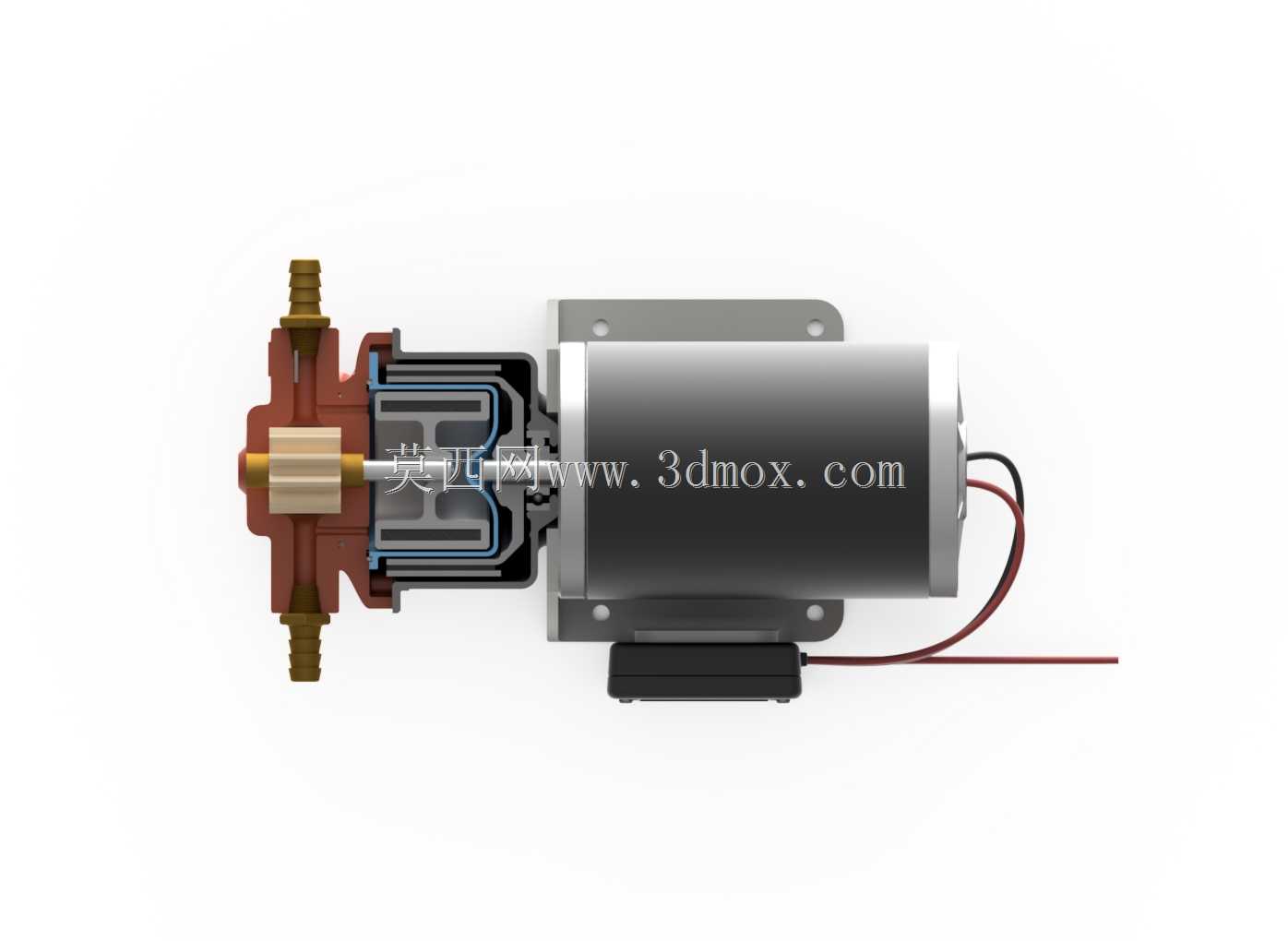

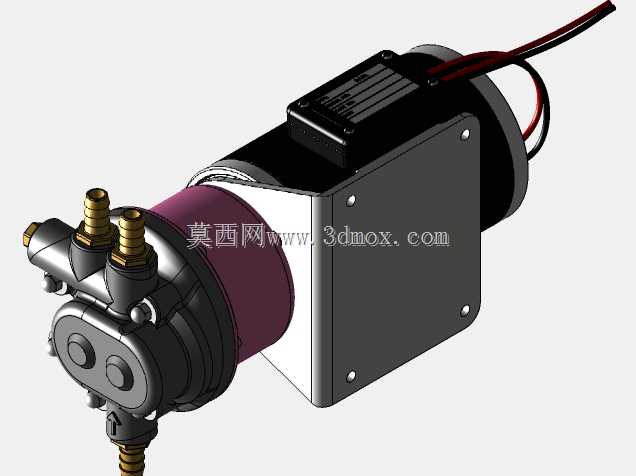

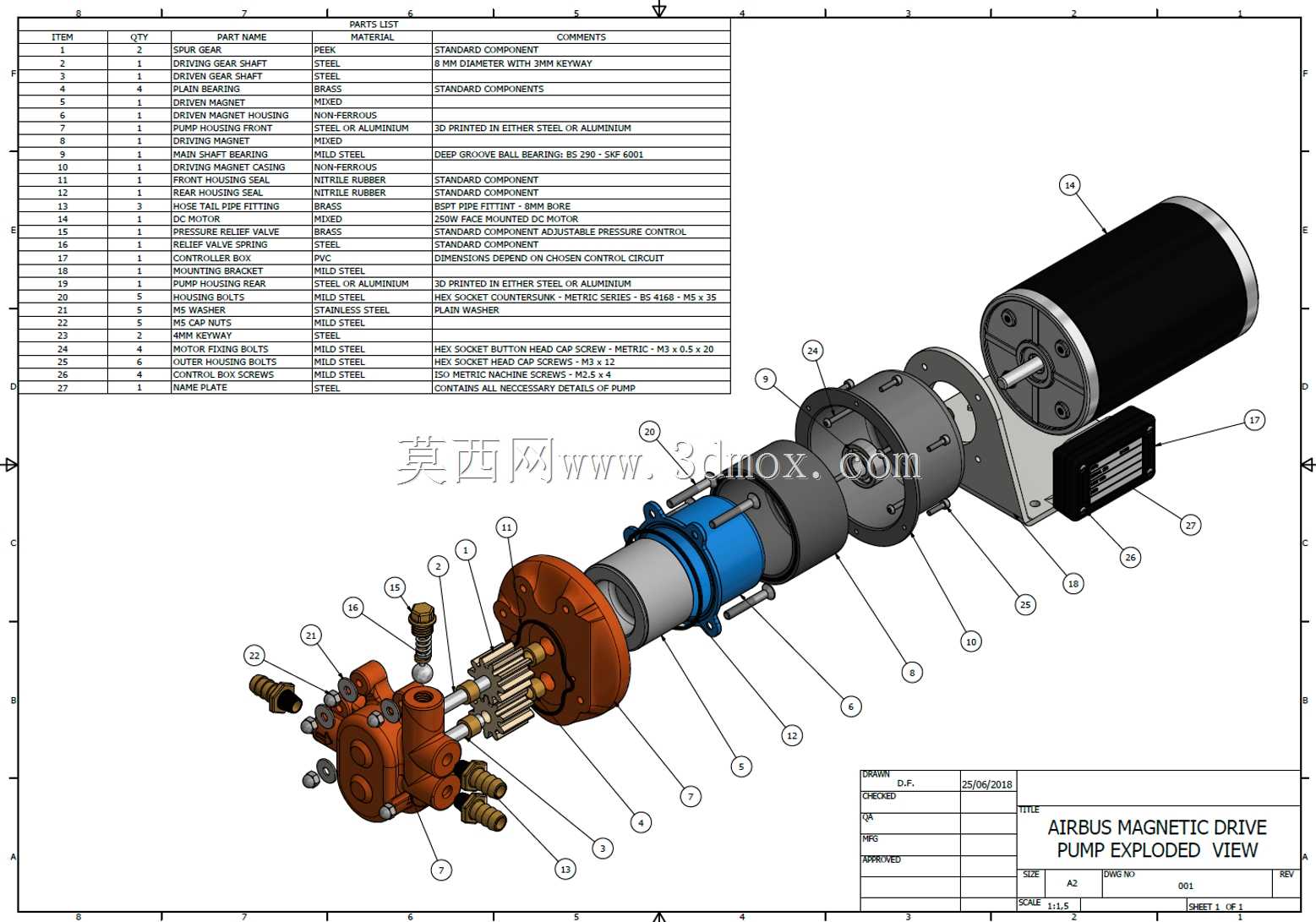

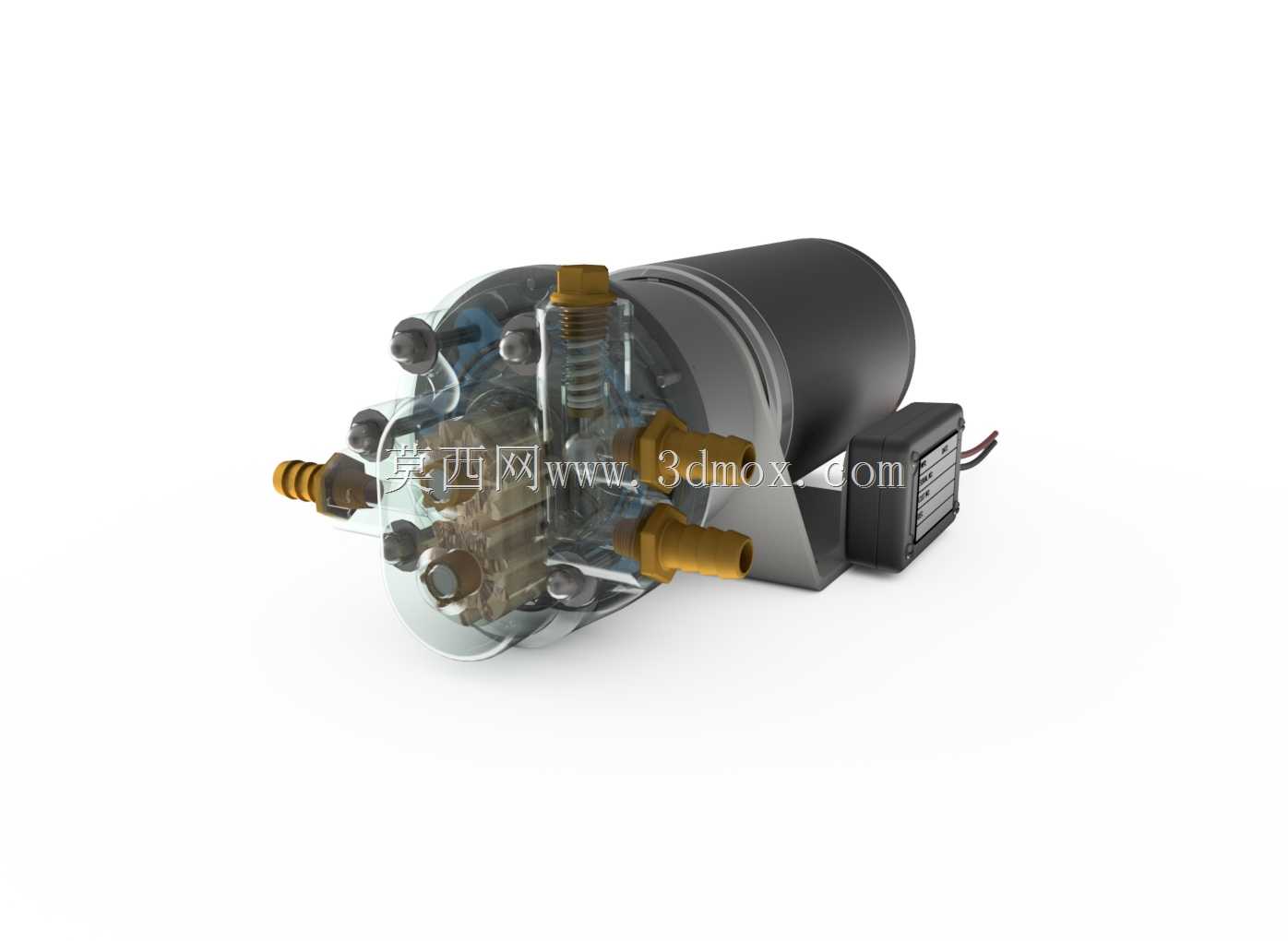

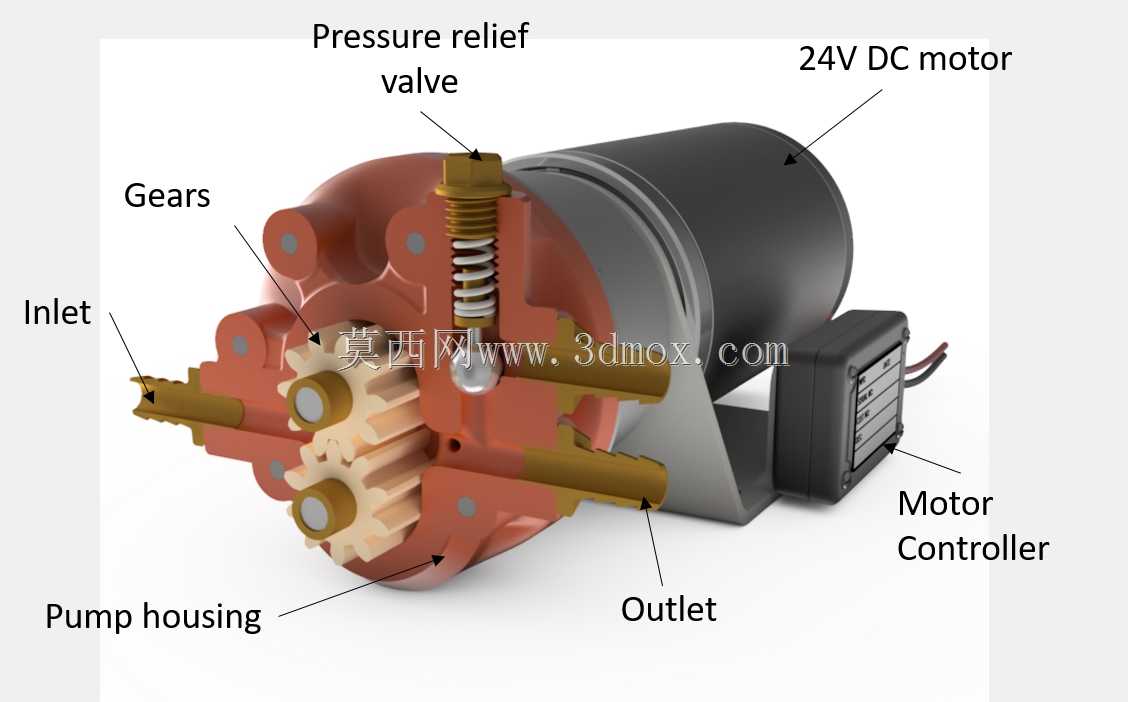

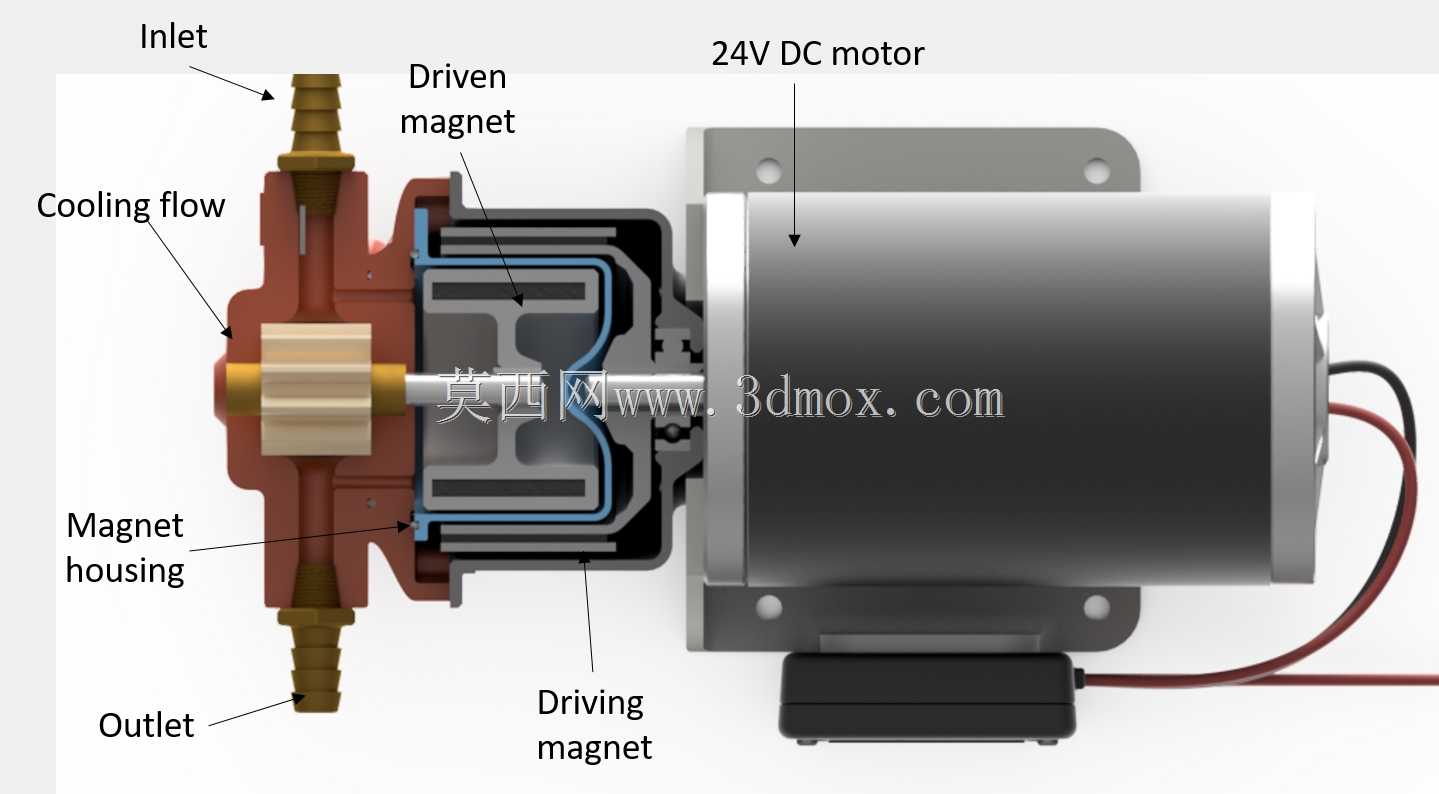

这款磁力驱动齿轮泵主要面向小流量高压力的洁净流体输送场景，常见于小型冷却循环系统、精密化工试剂加注、车载辅助流体回路、实验室小型流体输送装置等对泄漏控制要求严苛的应用领域，依靠磁力耦合的非接触传动结构，彻底取消了传统泵体的动密封结构，从根源上避免了输送过程中流体跑冒滴漏的问题，尤其适合输送有腐蚀性、易挥发、不允许外溢的洁净流体介质。从实际用途来看，该泵可适配低压小流量的连续输送工况，能够在紧凑安装空间内完成流体的增压输送，搭配气动驱动单元可在无电力供应的防爆、特殊作业场景下稳定运行，无需额外配置复杂的密封维护组件，长期运行的维护成本远低于传统带机械密封的齿轮泵产品。在功能特性层面，该泵采用外啮合齿轮作为核心增压元件，齿轮啮合过程中形成的密闭容腔变化完成流体的吸入与增压，泵头部分采用透明可视化端盖设计，可直接观察内部齿轮的运行状态，便于快速排查卡滞、磨损等运行故障；磁力耦合组件将驱动端的动力通过磁场隔空传递到泵腔内部的齿轮组，完全隔绝泵腔与外部驱动单元的连通路径，实现零泄漏输送；进出油口采用快插式宝塔接头结构，可直接适配常用规格的柔性输送管路，无需额外加工连接法兰，现场装配效率更高。设计思路上，该产品优先平衡了紧凑性与运行可靠性，将驱动电机、磁力耦合组件、齿轮泵头集成在同一轴线上，最大限度压缩轴向安装尺寸，泵体外壳采用一体化铸造成型的安装支架，既承担驱动单元的固定作用，也作为泵头的定位支撑，减少了额外连接零件带来的装配误差；内部齿轮采用高精度加工的直齿圆柱齿轮，啮合间隙控制在极小范围内，既保证容积效率，也降低运行过程中的流体脉动与噪音；端盖的周向均布紧固螺栓可均匀施加密封压力，配合静态密封垫片实现泵腔的可靠密封，避免长期压力运行下的密封失效问题。从安装边界来看，该泵整体为卧式圆柱布局，主体最大外径适配常规小型泵类安装空间，尾部驱动模块的接线与气路接口预留了充足的操作空间，底部安装支架的固定孔位按照通用小型流体泵的安装尺寸设计，可直接替换同规格的传统密封齿轮泵，无需对原有安装基座做额外改造；进出液口的朝向与泵体轴线垂直，管路连接后不会额外增加轴向安装长度，适配空间局促的设备内部集成需求，整体重量控制在轻量化范围内，可直接安装在薄壁设备面板上，无需额外设计加强支撑结构。
