民航客机波音747外观结构三维设计作品

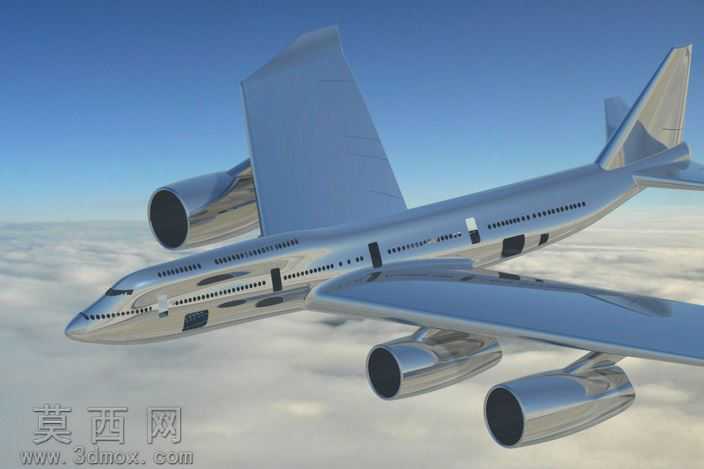

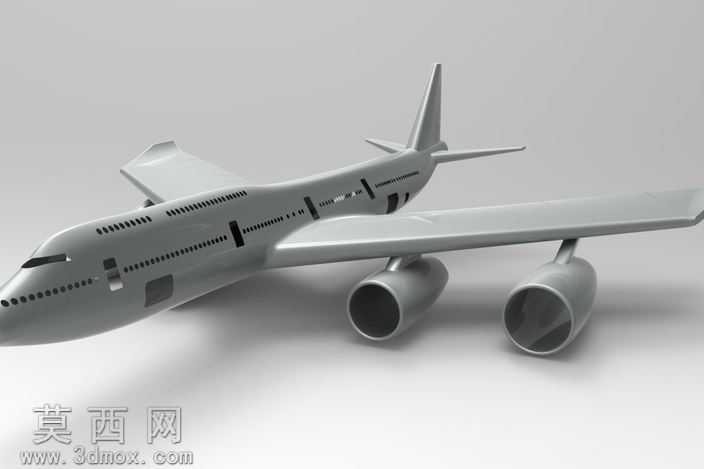

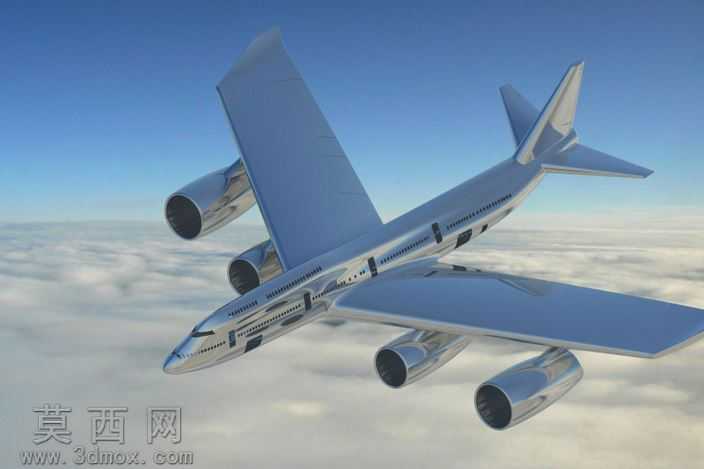

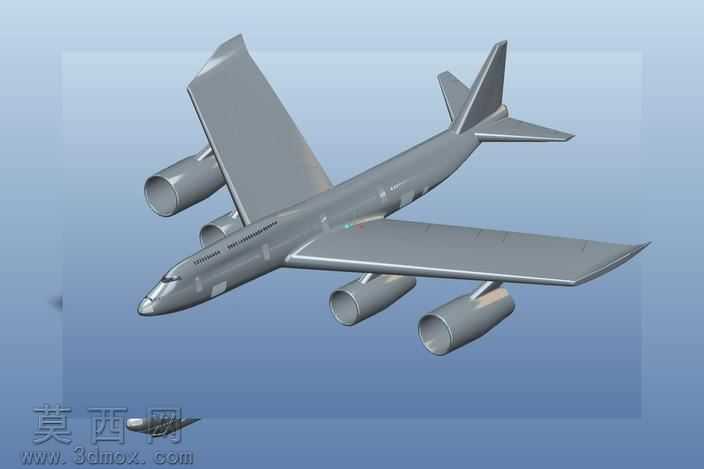

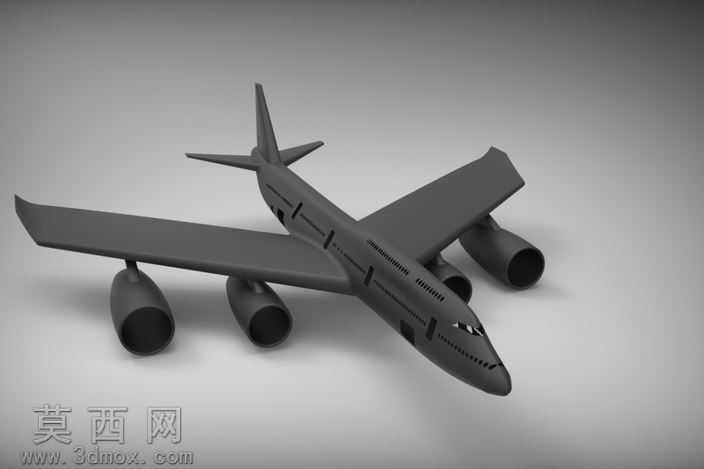

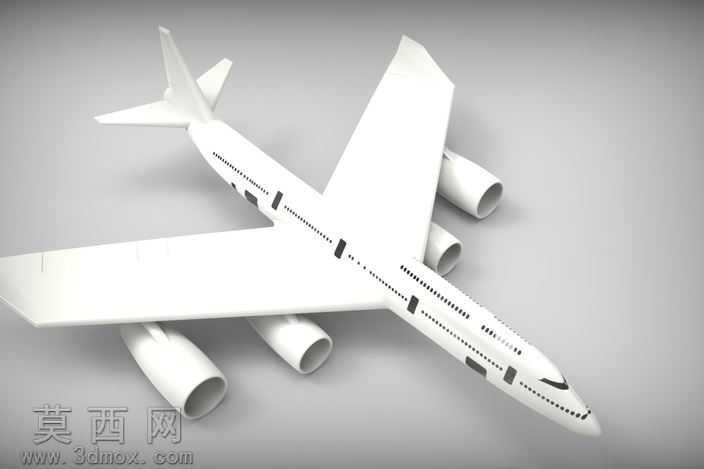

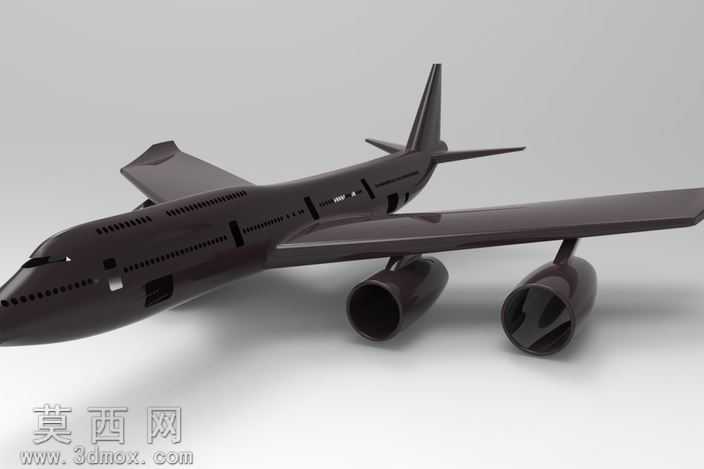

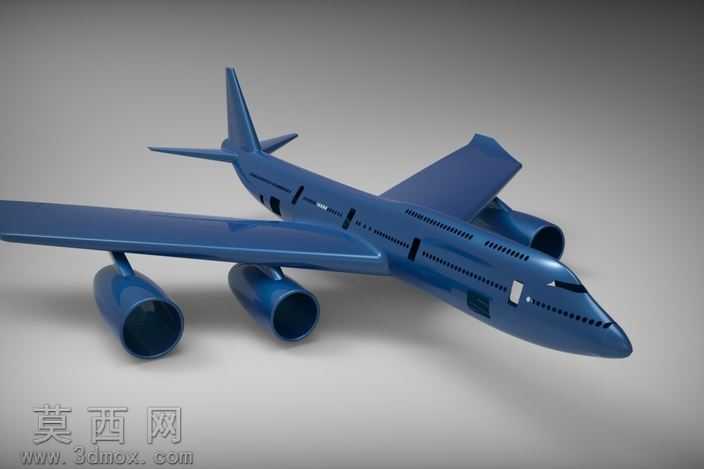

本作品为波音747民航客机的外观三维建模成果，建模阶段依托三维设计软件完成全机外形的精准还原，首先梳理波音747的经典气动布局特征，针对其标志性的驼峰式上层客舱、下单翼布局、翼下吊挂四台大涵道比涡扇发动机、单垂尾加低置平尾的尾翼结构进行分步建模。建模过程中优先搭建机身纵向轮廓曲线，通过多截面曲面命令生成流畅的机身主体曲面，重点打磨机头驾驶舱区域的曲面过渡、上层客舱与主机身的衔接弧度，避免曲面出现褶皱或曲率突变，保证机身整体流线型符合真实民航客机的气动外形要求。机翼建模阶段，梳理机翼的后掠角度、翼型厚度变化规律，从翼根到翼梢逐步收窄的截面形态，同时还原机翼表面的襟翼、缝翼结构分区，以及翼下发动机挂架的连接结构，确保挂架与机翼、发动机短舱的衔接位置精准，四台发动机短舱分别还原进气道唇口、短舱筒体、尾喷口的分层结构，还原大涵道比发动机的外形特征。尾翼部分重点保证垂直尾翼的后掠角度与翼型，水平尾翼的安装角与对称度，还原尾翼与机身尾部的平滑过渡。材质与渲染阶段，整机采用抛光航空铝合金材质，调整材质的反射率、粗糙度参数，模拟真实民航客机金属蒙皮的高反光金属质感，在蒙皮表面添加细微的蒙皮接缝、舷窗排列细节，舷窗采用深色半透明玻璃材质，与银色金属机身形成鲜明视觉对比，机身表面沿长度方向排布的客舱舷窗严格按照真实波音747的舷窗间距、排列行数进行布置，还原上层客舱与主客舱的舷窗分布差异。渲染场景采用高空云层背景，调整环境光与天光参数，模拟高空晴朗天气下的自然光照效果，让金属机身的反射层次更加丰富，通过多角度布光突出机身曲面的流畅弧度与结构立体感，最终呈现出客机飞行于云层之上的视觉效果。建模过程中严格控制各部件的比例关系，确保机身长度、翼展、尾翼高度的比例符合真实机型的尺寸参数，各部件之间的装配位置精准，无错位、穿模问题，整体模型完整还原了波音747作为大型宽体民航客机的经典外观特征，曲面质量顺滑，结构细节到位，金属材质表现真实，渲染效果能够清晰展现全机的外观设计特点。
