双叶T14SG航模遥控发射装置结构设计

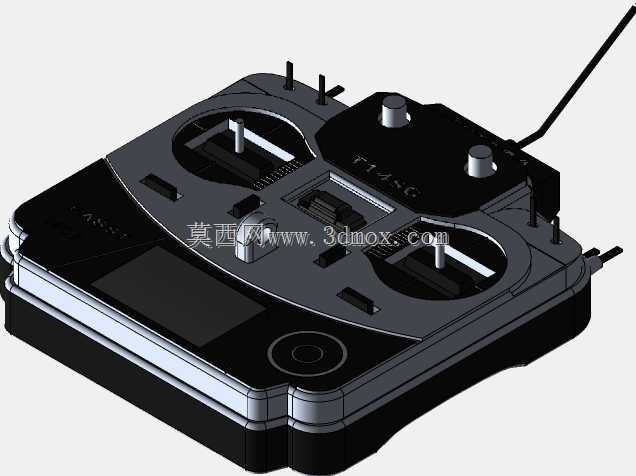

该款遥控发射装置主要面向航模操控领域，适配固定翼航模、多旋翼无人机、仿真车模、船模等各类比例遥控模型的操控需求，是模型玩家与专业航测作业人员实现设备远程操控的核心手持终端，在业余航模运动、小型无人机航测作业、模型赛事竞技、教学实训演示等场景中承担操控指令发射的核心功能，能够将操作人员的摇杆操控量、开关切换指令、参数调整信号转化为射频信号传输至接收端，实现对远端模型设备的动作精准控制。从功能特性来看，该装置采用双摇杆对称操控布局，左右摇杆分别对应不同通道的比例控制，可同时输出多路比例控制信号与开关量信号，覆盖模型设备的油门、方向、俯仰、横滚等核心动作控制需求，顶部设置的多枚旋钮可实现参数微调、通道增益调节等功能，侧边与正面排布的拨杆开关可对应飞行模式切换、功能通道触发等操作，外置天线的设计能够保障射频信号的发射角度与传输距离，降低信号遮挡带来的操控失联风险。在设计思路上，整体采用手持人体工学构型，外壳边缘做圆弧过渡处理，贴合日常双手握持的手掌贴合弧度，长时间操控不易产生握持疲劳，操控区域的按键、摇杆、拨杆均按照人手手指的活动范围排布，常用操控元件布置在拇指与食指可自然触碰的区域，降低操作过程中的手部移位幅度，提升操控的精准度与响应速度；正面预留的显示屏安装位可用于显示模型参数、信号强度、电池电量等关键信息，方便操作人员实时掌握设备状态。从外形与安装边界来看，整体为方正带圆角的薄型盒体结构，厚度控制在单手握持可稳定承托的范围内，内部腔体可容纳主控电路板、射频模块、电池仓等核心组件，各操控元件的安装位均预留足够的装配间隙与操作行程，摇杆组件预留足够的摆动空间避免与外壳发生干涉，电池仓的布局兼顾整机重心平衡，避免握持时出现头重脚轻的问题，外壳的拼接结构采用卡扣加螺丝的固定方式，既保障壳体的装配强度，也方便后续的检修与元件更换，外置天线采用可弯折设计，在收纳状态下可贴靠机身减少占用空间，使用状态下可调整至最佳信号发射角度。
