宽频段双脊喇叭通讯天线结构设计

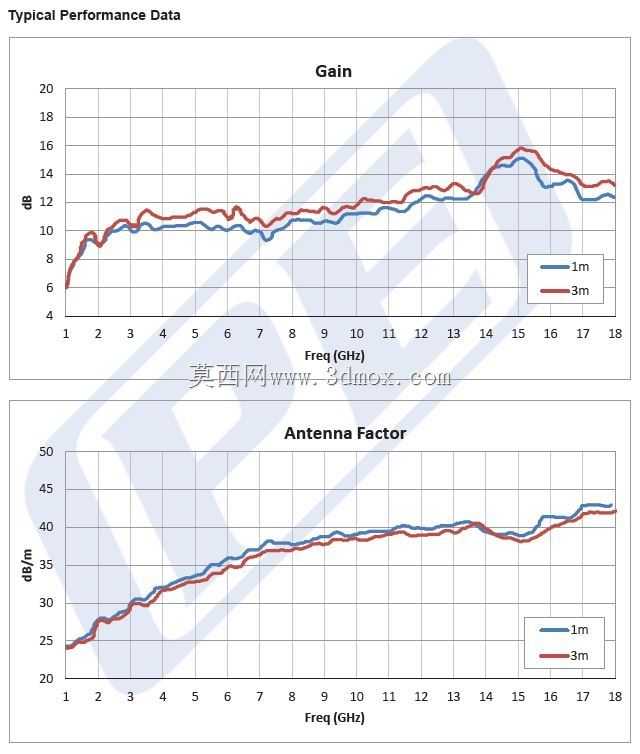

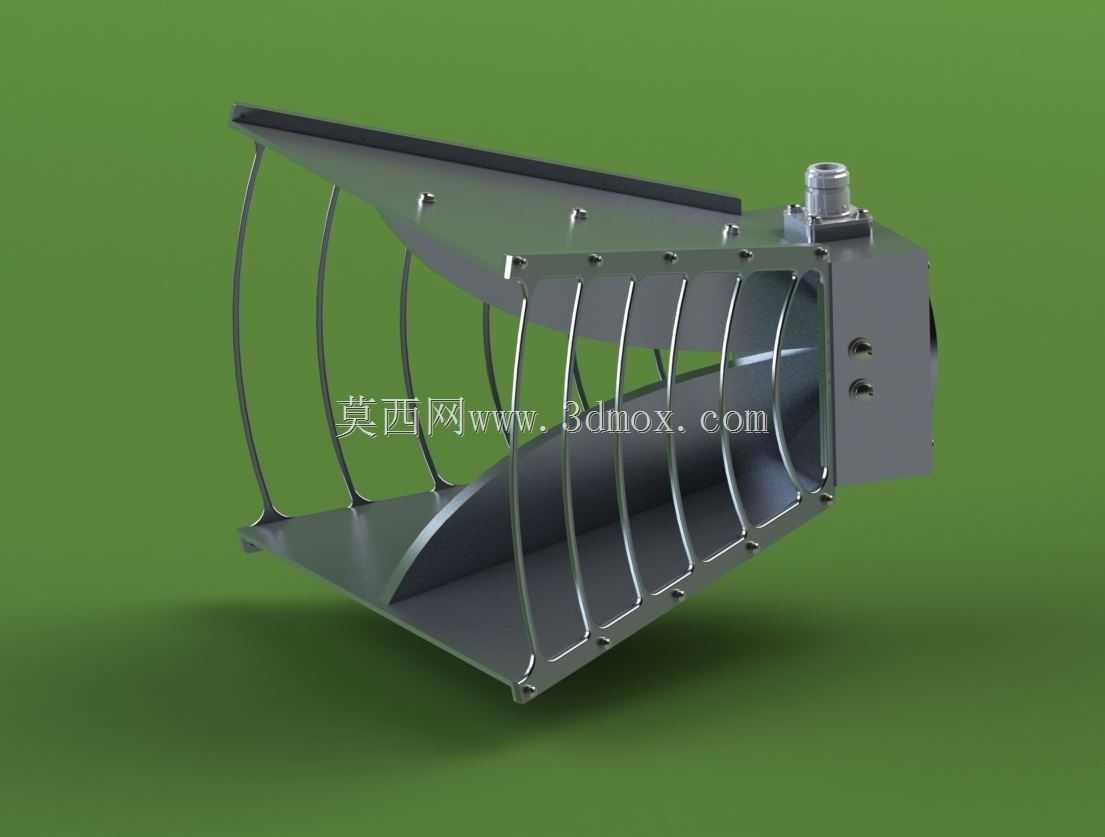

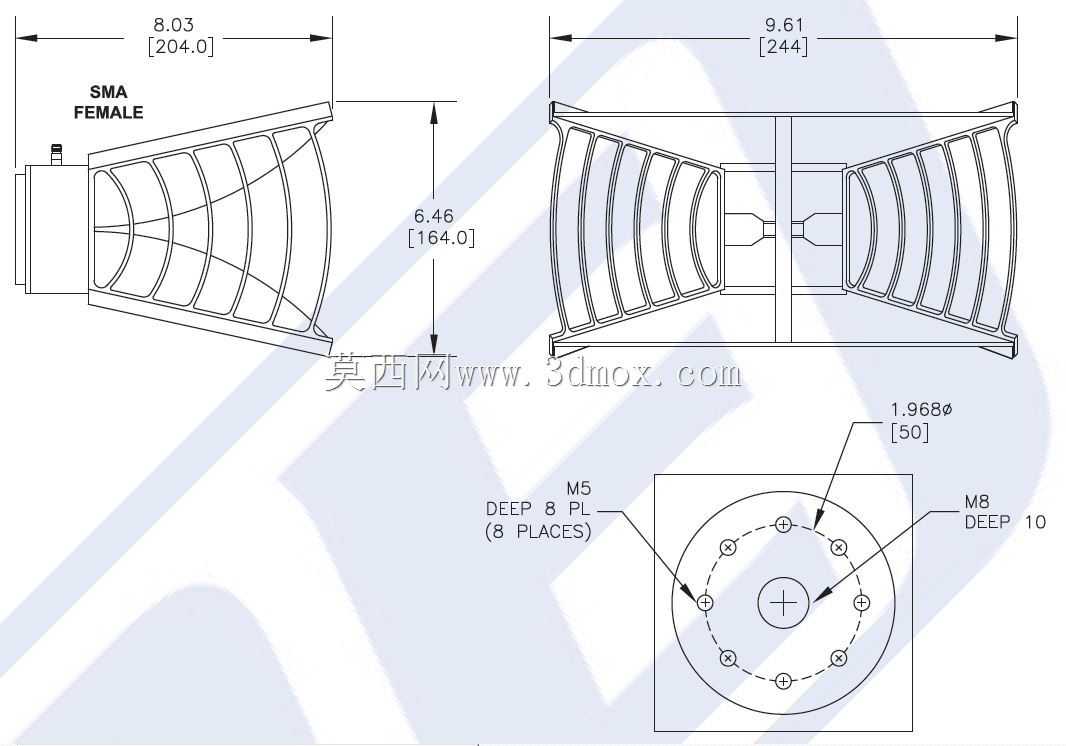

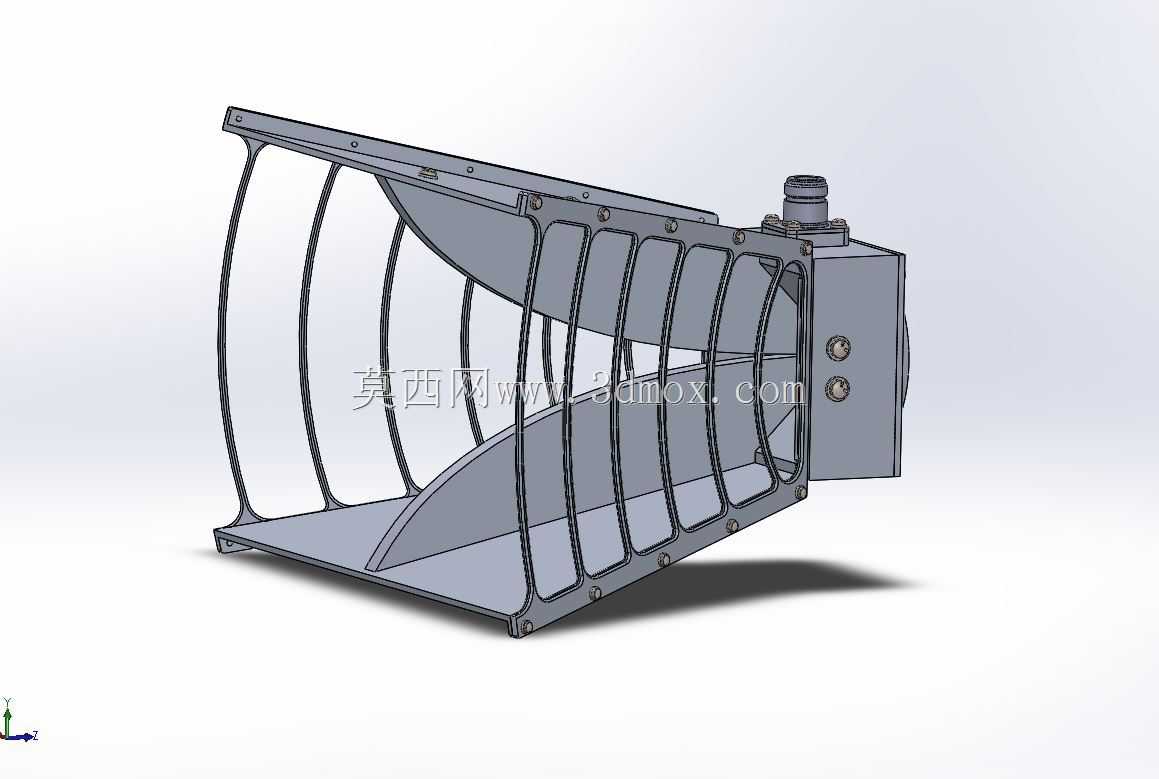

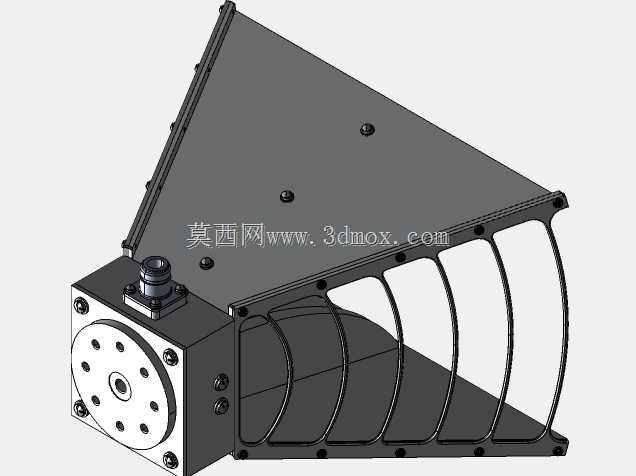

该双脊喇叭天线是微波射频领域的核心信号收发器件，主要应用于电磁兼容测试、宽带无线通信系统、雷达信号探测、卫星地面接收站等场景，可覆盖1GHz至18GHz的超宽工作频段，适配L、S、C、X、Ku多个常用微波波段，能够在宽频带范围内保持稳定的信号增益与均匀的方向图特性，解决了传统喇叭天线工作频段窄、多频段测试需频繁更换天线的痛点。在实际使用中，该天线既可以作为电磁暗室测试的发射端，为被测设备提供均匀的宽频带电磁场辐射信号，也可作为接收端捕捉空间中的微弱射频信号，在雷达校准、天线性能测试、超宽带通信链路搭建等场景中承担信号转换的核心作用。产品采用双脊（维瓦尔第）结构设计思路，通过在喇叭腔体内部设置连续渐变的金属脊片，将波导的主模截止频率大幅降低，在不显著增大天线整体口径的前提下拓展了工作带宽，脊片的渐变曲线经过反复优化，能够保证电磁波从同轴馈电端口到自由空间的平滑过渡，减少信号在传输路径上的反射与驻波，全频段内驻波比可控制在较低水平，标称增益稳定在11dB左右，信号辐射的主瓣方向集中，旁瓣电平低，可有效减少测试环境中的多径反射干扰。天线整体采用一体化金属加工结构，外部设置防护格栅，既可以保护内部脆弱的脊片结构不受外力磕碰损伤，又不会对微波信号的传输造成明显遮挡，馈电端采用标准N型同轴连接器，可直接与常规射频测试电缆匹配连接，无需额外定制转接结构。安装边界上，天线背部预留标准法兰安装孔位，可直接固定在测试支架、转台或通讯设备的安装面板上，整体结构紧凑，重量分布均匀，安装后不会因重心偏移导致支架晃动，适配多数通用射频测试工装的安装尺寸，可快速集成到各类测试系统与通信设备中，无需对原有安装结构做大幅改造。
