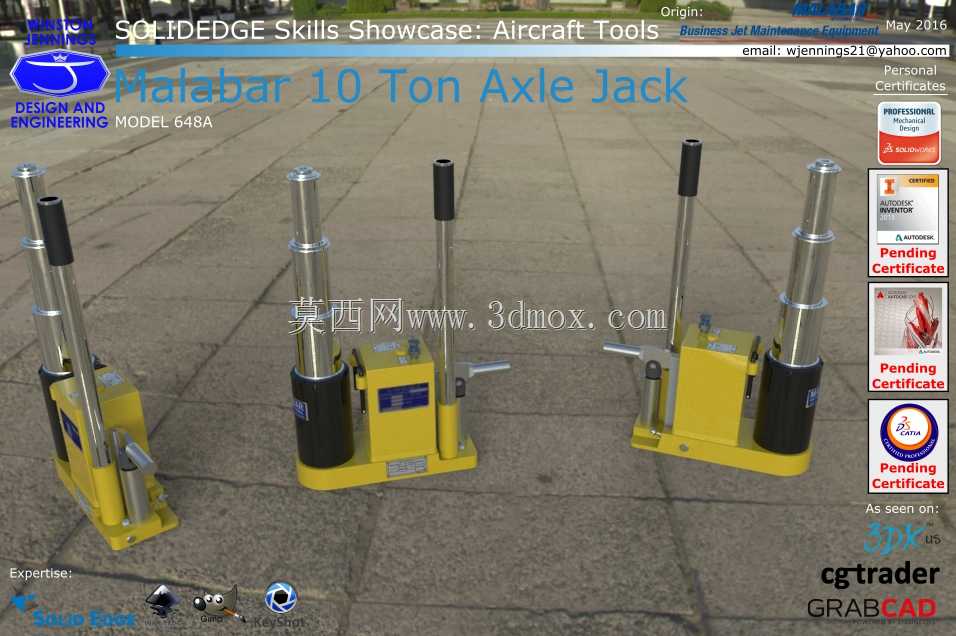

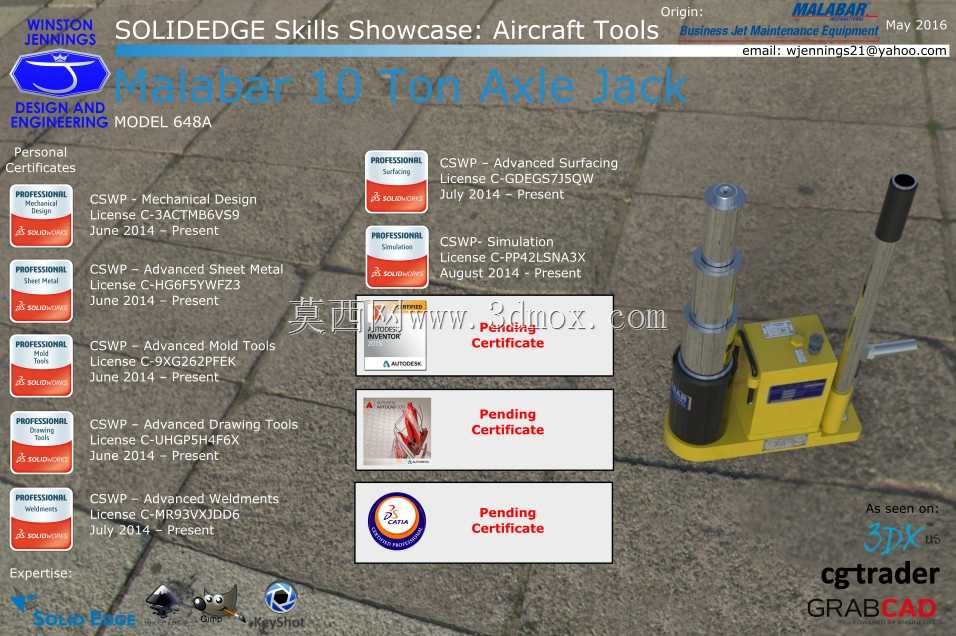

Malabar十吨车轴液压千斤顶结构设计

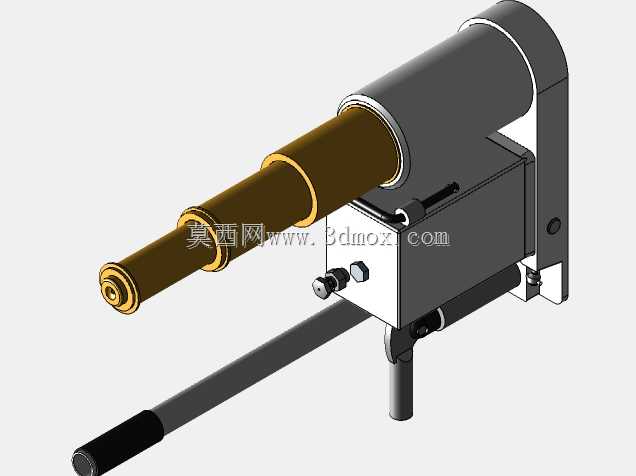

这款十吨级车轴液压千斤顶，核心面向航空地面保障场景设计，主要承担飞机起落架、机轮组件拆装维护过程中的重载举升作业，同时也可适配重型工业设备、特种车辆的定点顶升需求，是地面维保作业中承载核心支撑功能的关键工装。在实际作业场景中，该设备可在机库停机坪、重型装备维保车间的硬质平整地面上稳定部署，无需额外预埋固定基础，单人即可完成移位、操作全流程，能够在狭窄作业空间内完成大吨位载荷的平稳举升，解决传统起重设备无法贴近作业点位、举升行程不足的痛点。设备采用双级伸缩柱塞的液压驱动结构，垂直额定承载能力可达十吨，允许承受垂直荷载15%范围内的侧向偏载，能够适配维保作业中载荷不完全居中的实际工况，避免偏载引发的设备倾覆、结构形变风险。设计过程中严格遵循重载液压工装的安全规范，内置安全溢流保护结构，当实际承载达到额定载荷的110%时会自动触发溢流泄压，避免超压引发的结构损坏、液压泄漏问题；液压系统工作压力匹配重载举升需求，选用适配低温、高负荷工况的液压油介质，可在常规室内外维保环境下保持稳定的动力输出，不会因环境温度波动出现举升卡顿、回落失速的问题。设备的尺寸边界经过精准校核，最低收拢高度为203mm，可伸入较低的设备底部间隙完成顶升作业，一级液压顶升行程为330mm，二级延伸螺杆可提供95mm的额外调节行程，总举升高度可达629mm，能够覆盖绝大多数飞机起落架维保、重型设备底盘检修的举升高度需求；设备整体净重控制在23kg，底座采用加宽防滑的落地结构，作业时底座与地面接触面积充足，可将接地压强控制在安全范围内，避免损伤停机坪环氧地面、车间地坪涂层。操作端采用防滑绝缘的摇把设计，手动压杆的操作力经过人体工学优化，单人即可轻松完成满载举升操作，设备侧面设置的卸压旋钮可精准控制回落速度，实现载荷的平稳下放，避免骤降对作业人员、被支撑设备造成冲击损伤。整体结构采用高强度合金钢柱塞搭配防腐涂层主机身，密封件选用耐油耐磨的特种橡胶材质，可长期承受高频重载作业的损耗，储液腔容量经过精准匹配，无需频繁补充液压油即可满足连续作业需求，是航空维保、重型设备检修领域实用性极强的重载举升工装。
