剪式车载手动汽车举升千斤顶结构

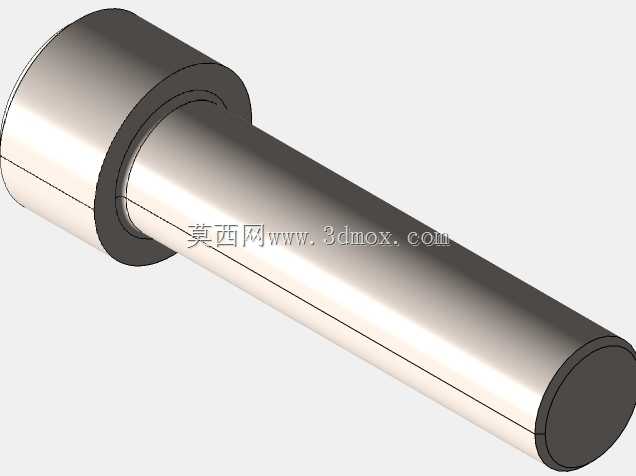

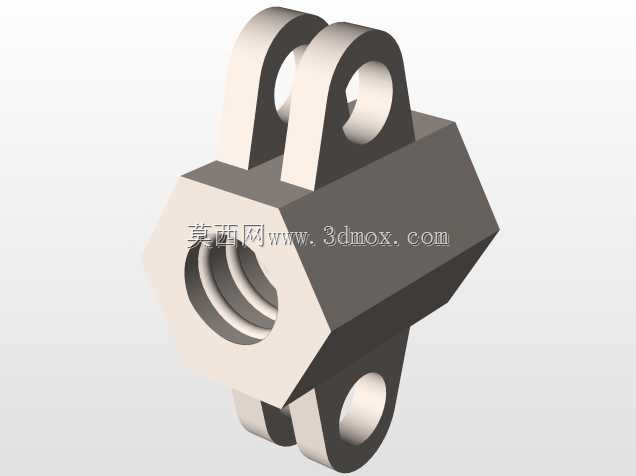

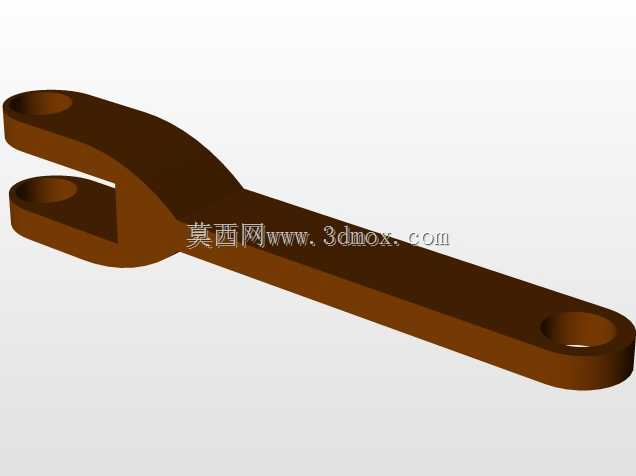

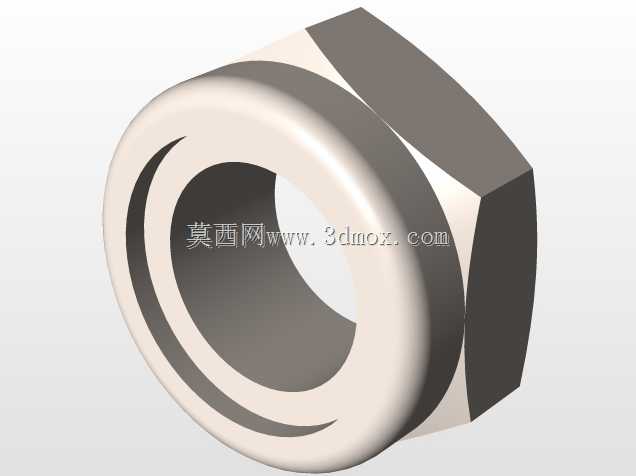

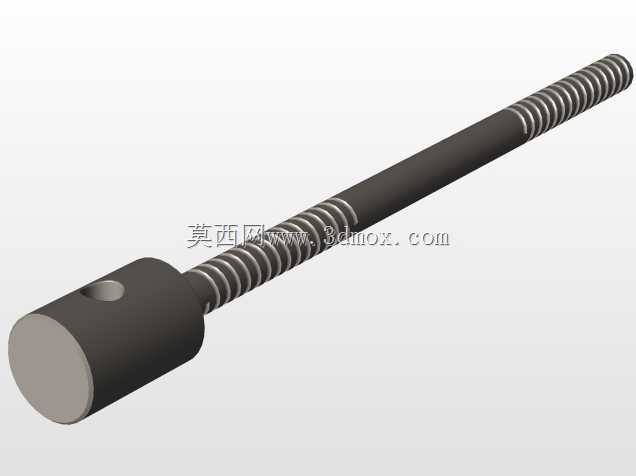

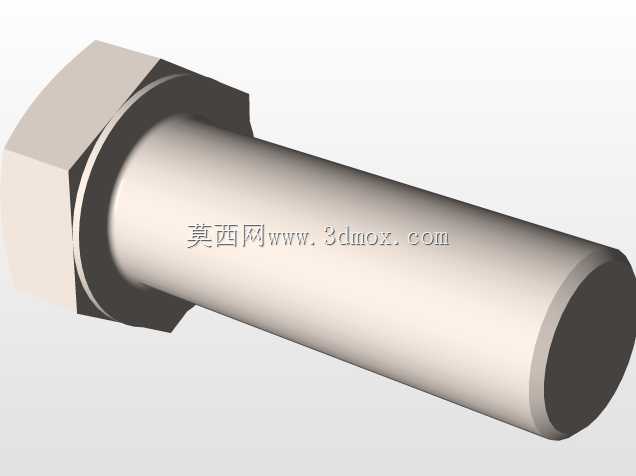

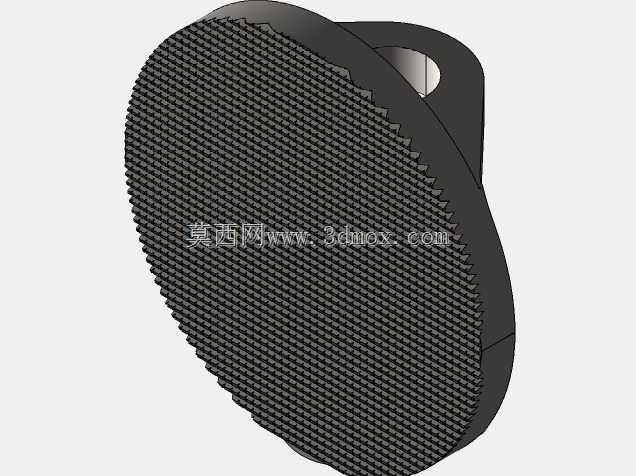

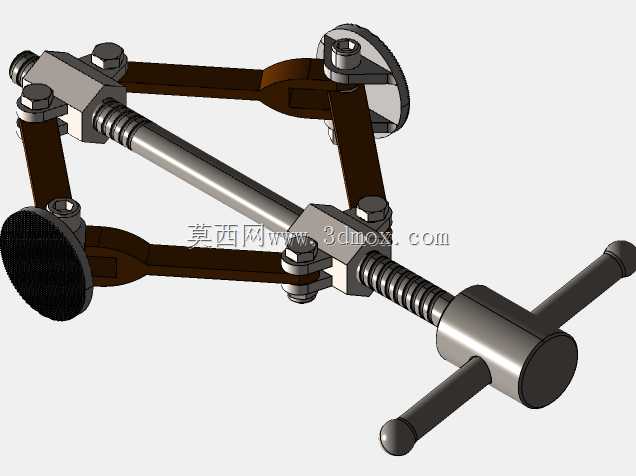

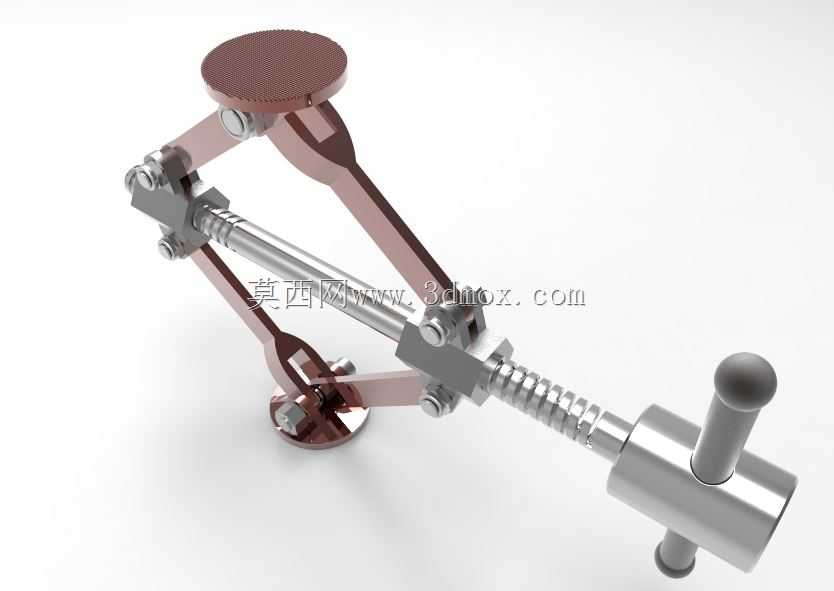

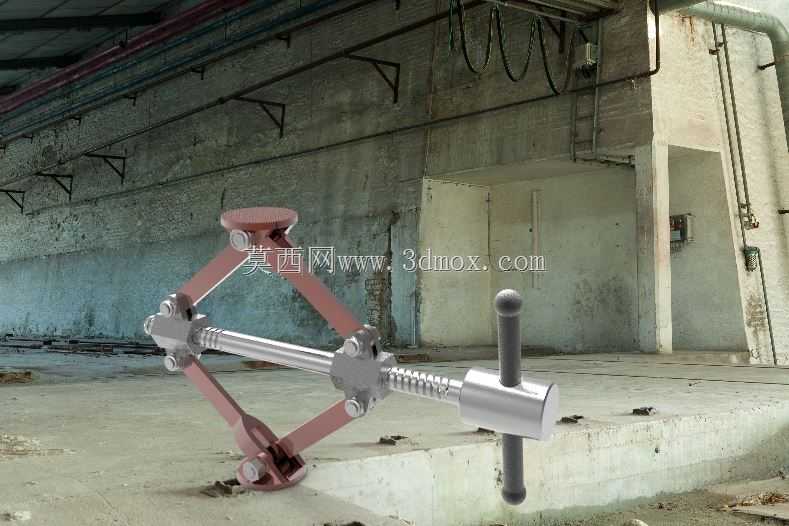

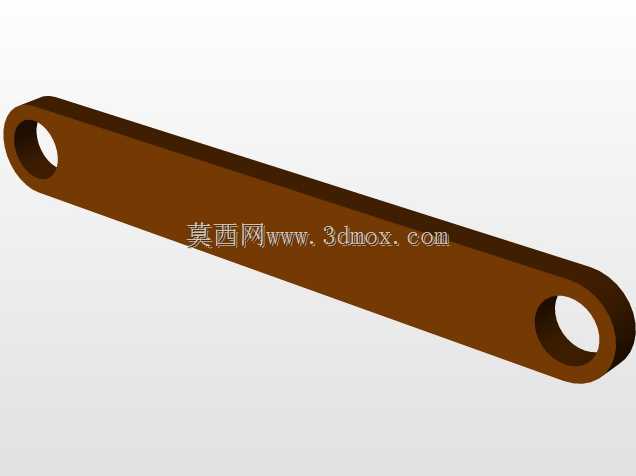

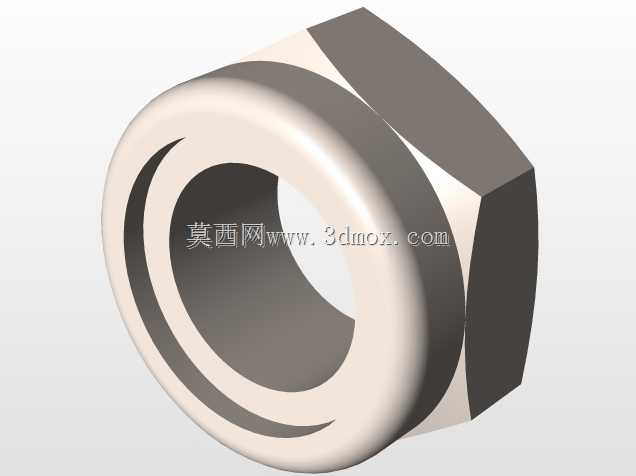

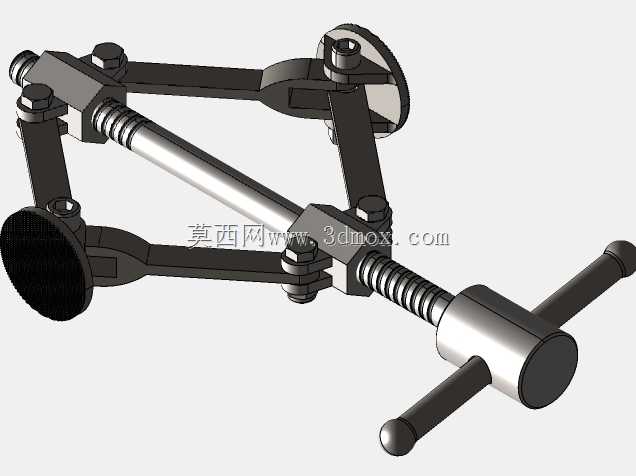

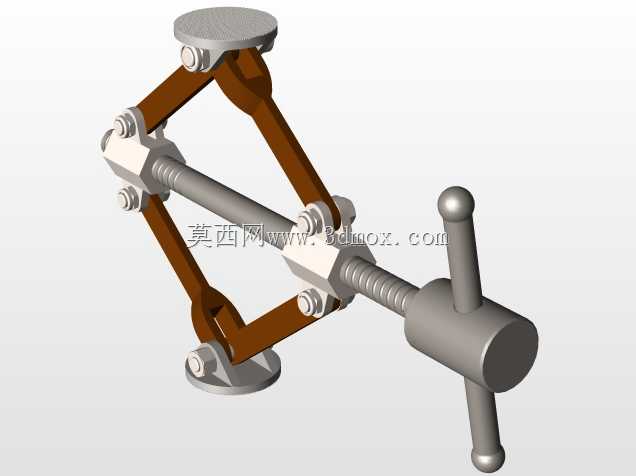

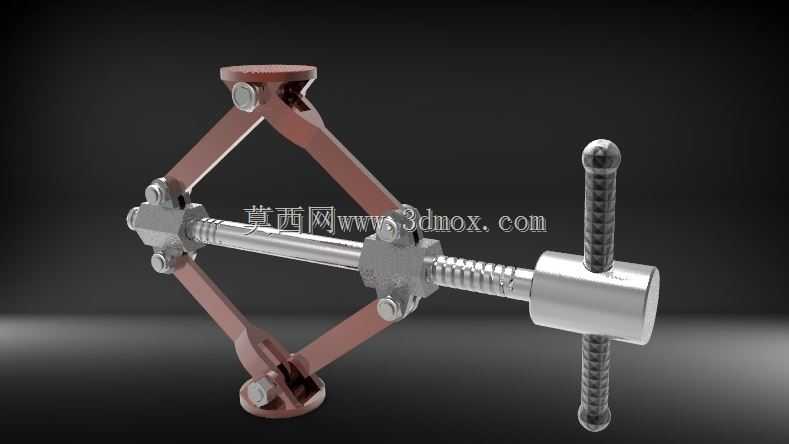

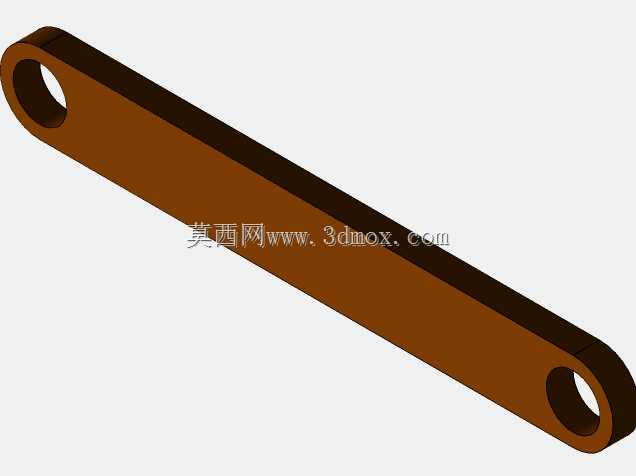

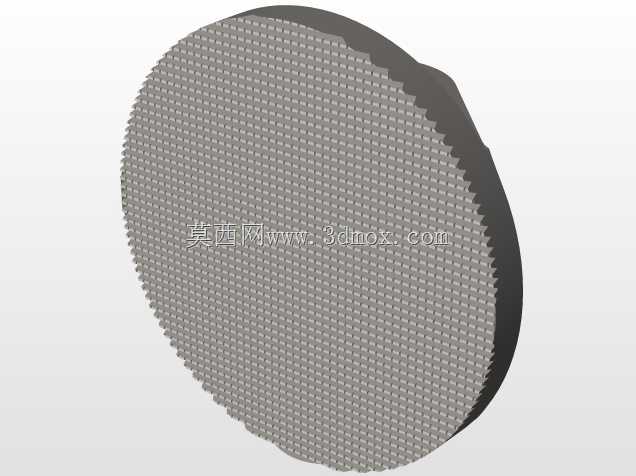

这款剪式手动汽车千斤顶，是面向乘用车日常应急场景设计的便携式起重举升工具，主要应用于私家车辆、小型营运车辆的户外换胎、底盘简易检修、临时车辆垫高作业场景，是车载应急工具包内的核心配套器具，能够在无外接动力的野外、路边、地下车库等各类场景下独立完成车辆局部举升操作，无需依赖电源、气源等外部动力供给，适配绝大多数整备质量在两吨以内的家用轿车、城市SUV等小型乘用车型。从功能特性来看，该千斤顶采用纯机械螺旋传动配合剪式连杆增力结构，通过端部的摇柄输入扭矩，带动梯形传动螺杆旋转，驱动两侧对称布置的剪臂绕铰接点做收拢或展开动作，进而带动顶部承托盘完成垂直方向的升降动作，整体传动效率稳定，机械自锁性能可靠，举升到位后可依靠螺纹副的自锁特性保持支撑高度，不会出现意外回落的安全隐患，相比液压类千斤顶不存在油封泄漏、长期存放泄压失效的问题，更适合长期随车存放备用。在设计思路上，这款千斤顶采用对称式剪臂布局，整体受力路径均匀分散，底部支撑盘做了加大接触面的防滑设计，能够在沥青、水泥、硬质土路等不同路面条件下保持支撑稳定性，避免作业过程中出现侧滑倾覆风险；顶部承托盘表面做了防滑齿纹处理，能够与车辆底盘的指定举升支点紧密贴合，防止举升过程中支点滑脱。整体结构的铰接点均采用销轴连接，转动副配合间隙控制合理，摇转操作时无卡滞、旷量问题，操作力经过连杆结构的增力放大后，普通成年使用者无需施加过大的摇转力即可完成车辆举升，操作门槛极低。从安装与使用边界来看，该千斤顶处于最低收拢状态时整体高度较低，能够伸入绝大多数家用轿车的底盘下方，满足低底盘车辆的使用需求；举升到最高行程时可提供充足的底盘作业空间，满足轮胎拆卸、底盘紧固件检查等常规作业的高度要求，整体收拢后外形规整、占用空间小，可直接放置于车辆后备箱的备胎槽内，不会占用过多储物空间，日常存放无需特殊养护，仅需定期在螺纹传动部位涂抹少量润滑脂即可长期保持操作顺畅，是兼顾实用性、可靠性与便携性的车载应急起重工具。
