宽屏液晶台式电脑显示器外观结构三维设计

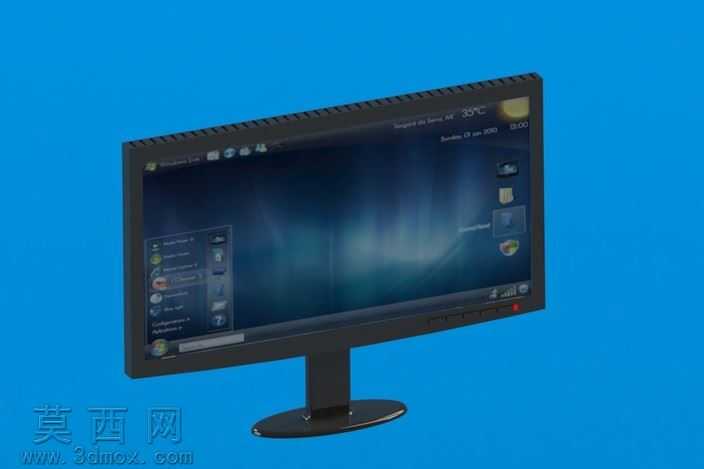

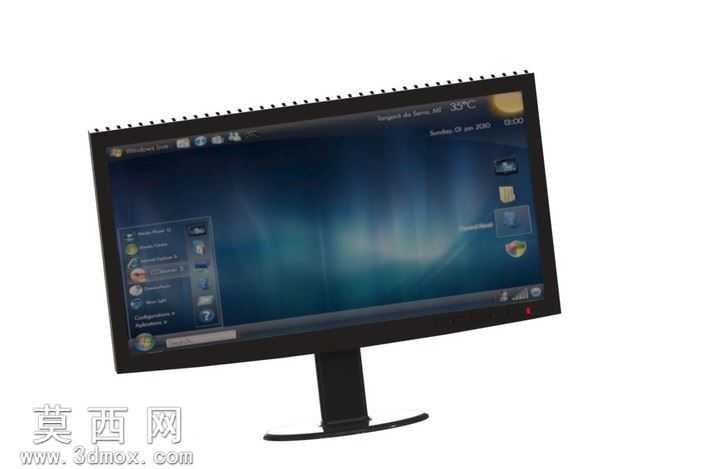

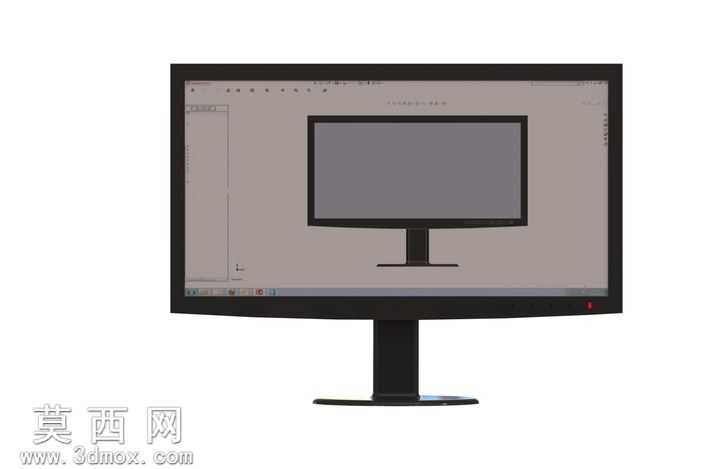

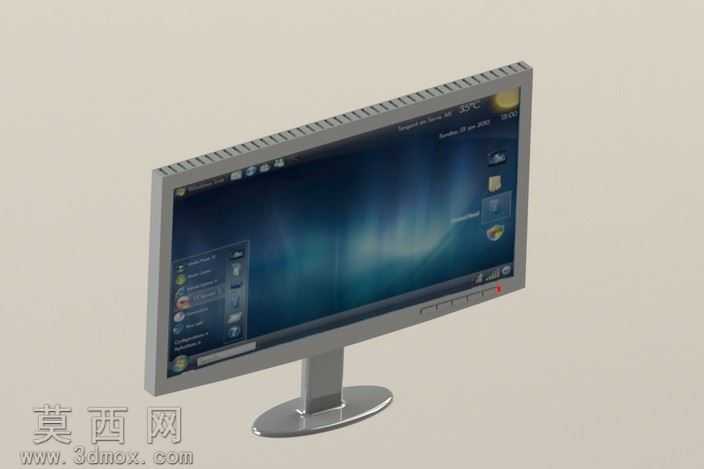

本作品针对日常办公及家用场景的宽屏液晶台式显示器开展三维建模设计，建模过程依托SolidWorks平台完成全参数化构建，首先从产品的整体比例定位入手，参考主流21.5英寸宽屏显示器的实际尺寸，确定屏幕显示区域长宽比为16:9的标准比例，先绘制显示器前框的二维轮廓草图，通过拉伸凸台命令生成前框基础实体，再对屏幕边缘的窄边框做圆角过渡处理，还原消费级显示器追求窄边框视觉效果的设计特点。针对屏幕背部的壳体结构，建模时还原了背部上方的散热格栅阵列结构，通过线性阵列命令快速生成等距排布的散热槽，保证壳体散热结构的规整性，同时对背部壳体的曲面弧度做放样处理，模拟真实显示器背部的微弧收边造型，避免直角结构带来的生硬感。底座部分采用经典的圆形金属质感底座设计，先绘制底座的圆形轮廓，通过拉伸加拔模处理做出底座边缘的薄边效果，再构建连接屏幕与底座的圆柱形支撑立柱，对立柱与屏幕背部的连接转轴位置做结构细化，还原显示器可俯仰调节的转轴衔接结构，保证模型结构逻辑与真实产品一致。材质与渲染环节，针对不同部件匹配对应的材质属性：屏幕显示区域赋予高透光玻璃材质，添加适当的反射与折射参数，模拟液晶屏幕关机状态下的深黑玻璃质感，渲染时在屏幕表面添加模拟系统桌面的贴图，还原显示器点亮后的显示效果；前框与背部壳体采用哑光黑色ABS塑料材质，调整材质的粗糙度参数，还原消费级电子产品外壳的细腻磨砂质感，避免过度反光带来的塑料廉价感；支撑立柱与圆形底座采用亮面黑色烤漆金属材质，适当提高材质的反光度，模拟金属底座的光滑质感，与壳体的哑光材质形成视觉层次区分。设计过程中充分考虑产品的人机交互属性，将屏幕下方的物理按键区域做凹陷处理，还原真实显示器按键的嵌入式布局，同时对屏幕下边框的品牌标识预留位置做平面处理，保证外观细节的完整性。整体模型装配完成后，通过干涉检查确认各部件之间无结构冲突，所有倒角、圆角细节均按照真实产品的工艺要求设置，避免出现尖锐棱角，还原量产消费级电子产品的工艺细节，最终渲染输出的效果图采用纯色蓝色背景，突出显示器本身的造型轮廓，清晰展示产品的正面外观与整体比例，模型可用于电脑外设产品的外观展示、结构教学参考以及数码类场景的三维素材搭建。
