矿用自卸车轮胎拆解夹持工装结构

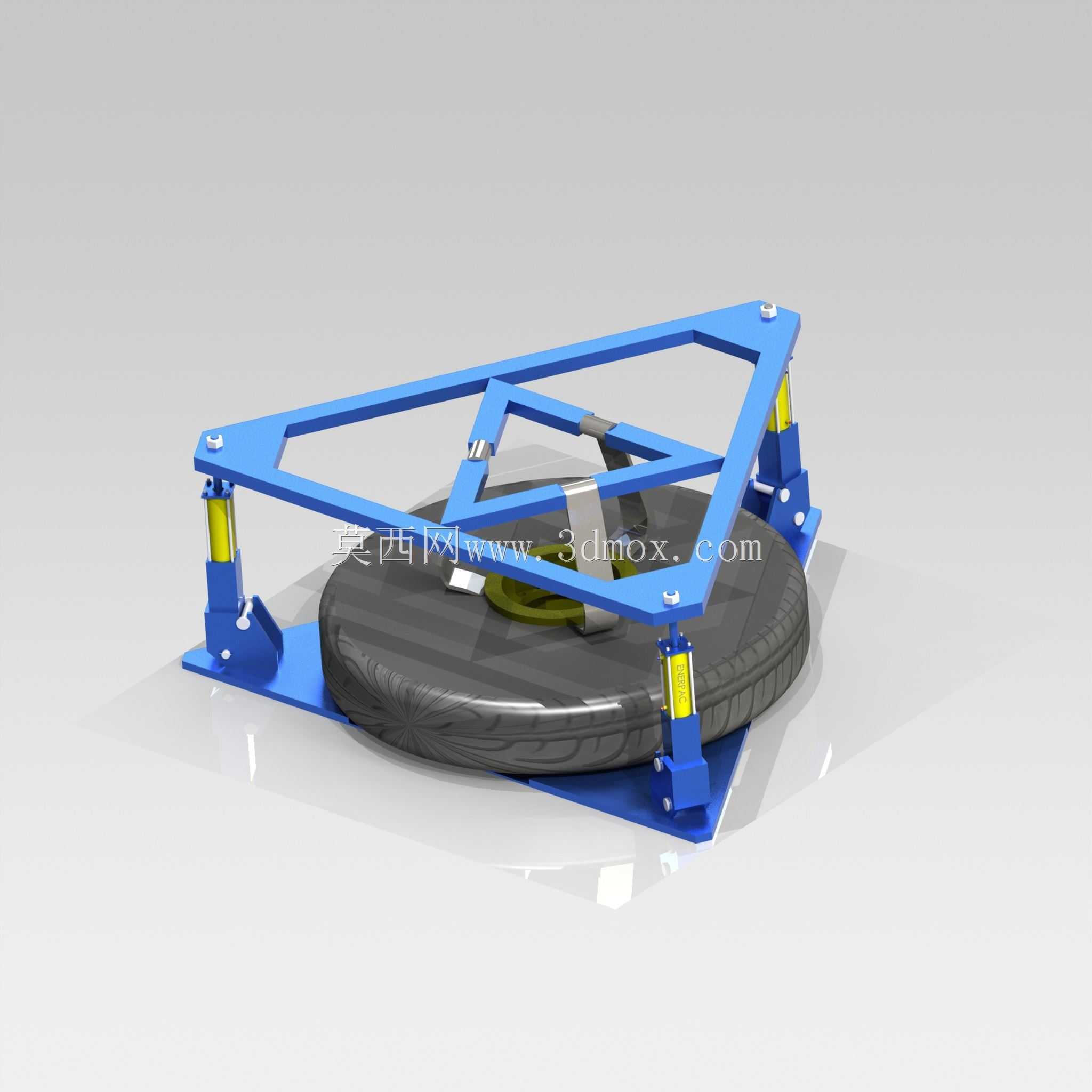

　　在露天矿山、大型基建工地的重型自卸车维保场景中，大尺寸工程轮胎的拆卸一直是维保环节的痛点，卡特彼勒这类百吨级自卸车的单条轮胎重量可达数吨，传统撬棍配合千斤顶的拆解方式不仅效率极低，还存在轮胎滑脱、支撑失稳的安全隐患，这套拆解工装正是针对这类重型工程轮胎的拆卸需求设计。从结构来看，整套工装采用三角形框架作为主体承载结构，三角形的稳定构型可以在轮胎放置后均匀分散载荷，避免框架受重载出现形变，框架四个角点位置布置了带液压支撑的夹持支脚，每个支脚底部带有贴合地面的安装底板，底板上预留了螺栓固定孔，可在硬化维保场地通过膨胀螺栓完成固定，也可在临时场地通过压重块实现固定，适配不同维保场景的安装条件。支脚的液压元件采用单作用柱塞结构，

　　顶升行程可根据轮胎胎侧高度调整，支脚顶端的夹持块带有弧度适配面，可贴合轮胎轮辋的边缘位置，四个支脚同步顶升时可平稳将轮胎与轮辋的配合面分离，避免单侧受力导致轮辋变形或者橡胶胎体损伤。设计过程中优先考虑了操作的安全性，框架内侧设置了两道横向加强梁，梁上预留了绑带固定位，轮胎放置到位后可通过高强度绑带将轮胎与框架绑定，防止拆解过程中轮胎侧翻；框架的整体尺寸适配27.00R49到40.00R57区间的常见矿用自卸车轮胎，框架内圈的有效放置直径可达1.8米，支脚最大顶升高度为320毫米，完全覆盖重型工程轮胎的轮辋配合分离行程。不同于传统拆解设备需要外接大功率动力源，这套工装的液压支脚可配套手动液压泵驱动，也可接入维保车间的集中液压管路，

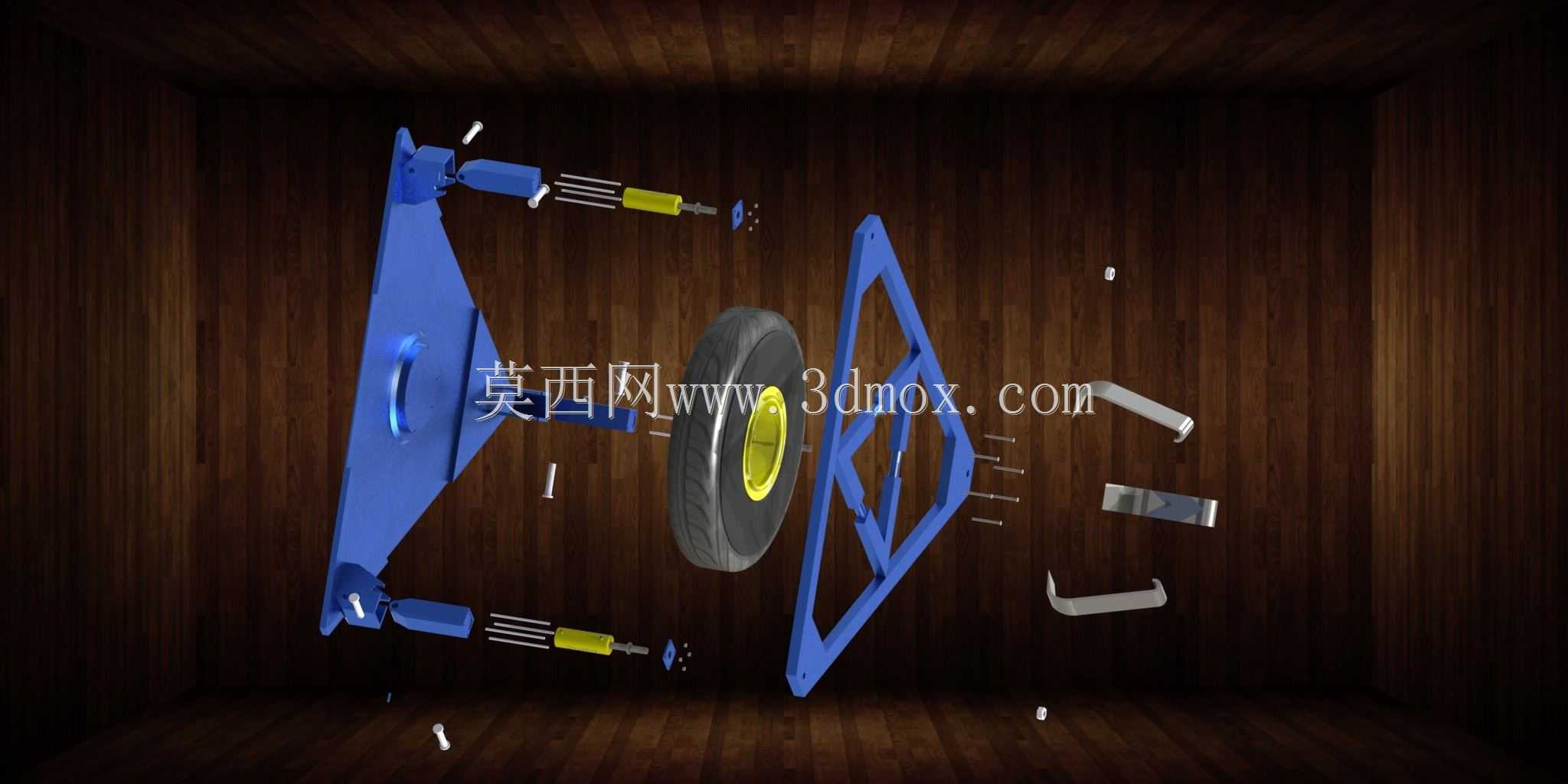

　　在无外接动力的野外抢修场景也能正常使用。支脚与框架的连接采用销轴式快拆结构，长途转场运输时可将四个支脚快速拆下，叠放在框架内部，减少运输占用空间，到达作业现场后单人即可在15分钟内完成整套工装的组装调试。实际作业时，先将待拆解的轮胎通过吊装设备放置在框架中心位置，调整四个支脚的位置让夹持块对准轮辋的拆解受力位，锁好绑带后同步操作液压支脚顶升，即可平稳完成轮胎与轮辋的分离作业，相比传统拆解方式，作业效率可提升60%以上，同时完全避免了传统作业中撬棍打滑、支撑失稳导致的工伤风险。框架主体采用Q355B矩形钢管焊接成型，焊接后整体做去应力退火处理，长期承受重载也不会出现焊接处开裂的问题，夹持块的接触面上做了滚花防滑处理，

　　同时贴有3毫米厚的丁腈橡胶垫，避免顶升过程中刮伤轮辋的漆面或者金属表面。在维保车间的固定工位使用时，可在框架底部加装滑轨，配合轮胎输送线实现拆解工位的流水作业，轮胎从运输辊道输送到工装位置后，不需要额外吊装即可直接完成定位，进一步提升维保流水线的作业效率。针对极寒地区的使用场景，液压支脚的密封件采用耐低温氟橡胶材质，可在零下40摄氏度的环境下正常工作，不会出现密封件脆裂导致液压油泄漏的问题，框架表面做了抛丸喷塑处理，耐盐雾腐蚀能力可满足沿海矿山、高湿作业环境的长期使用需求。
