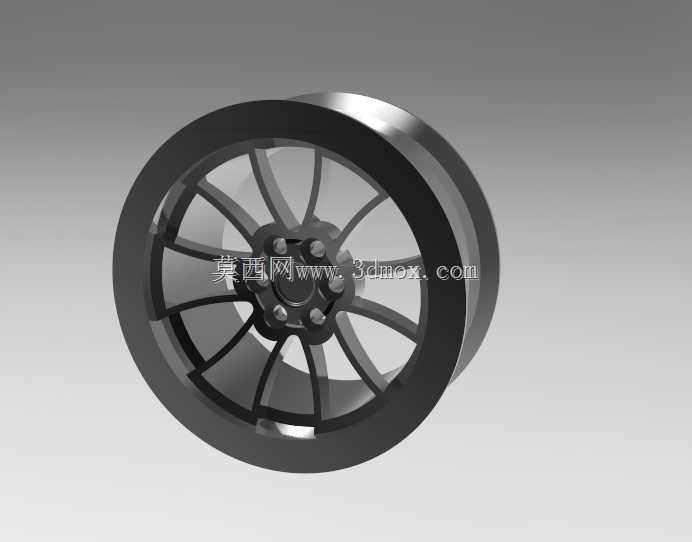

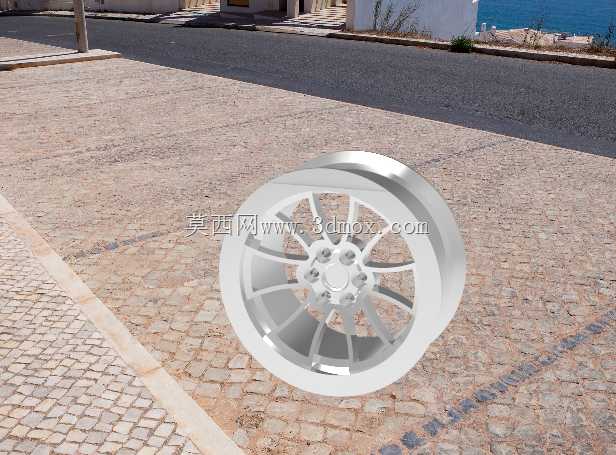

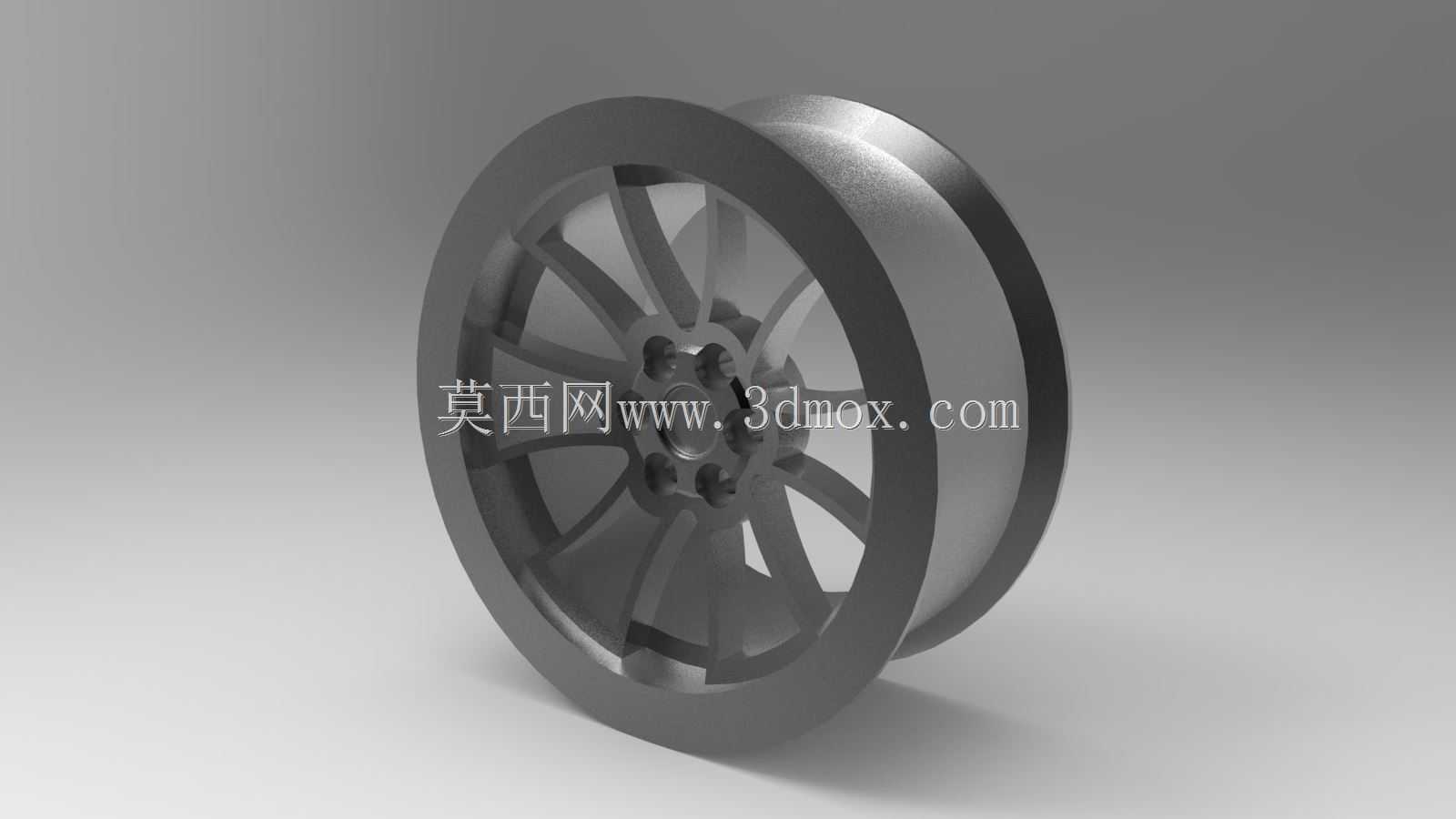

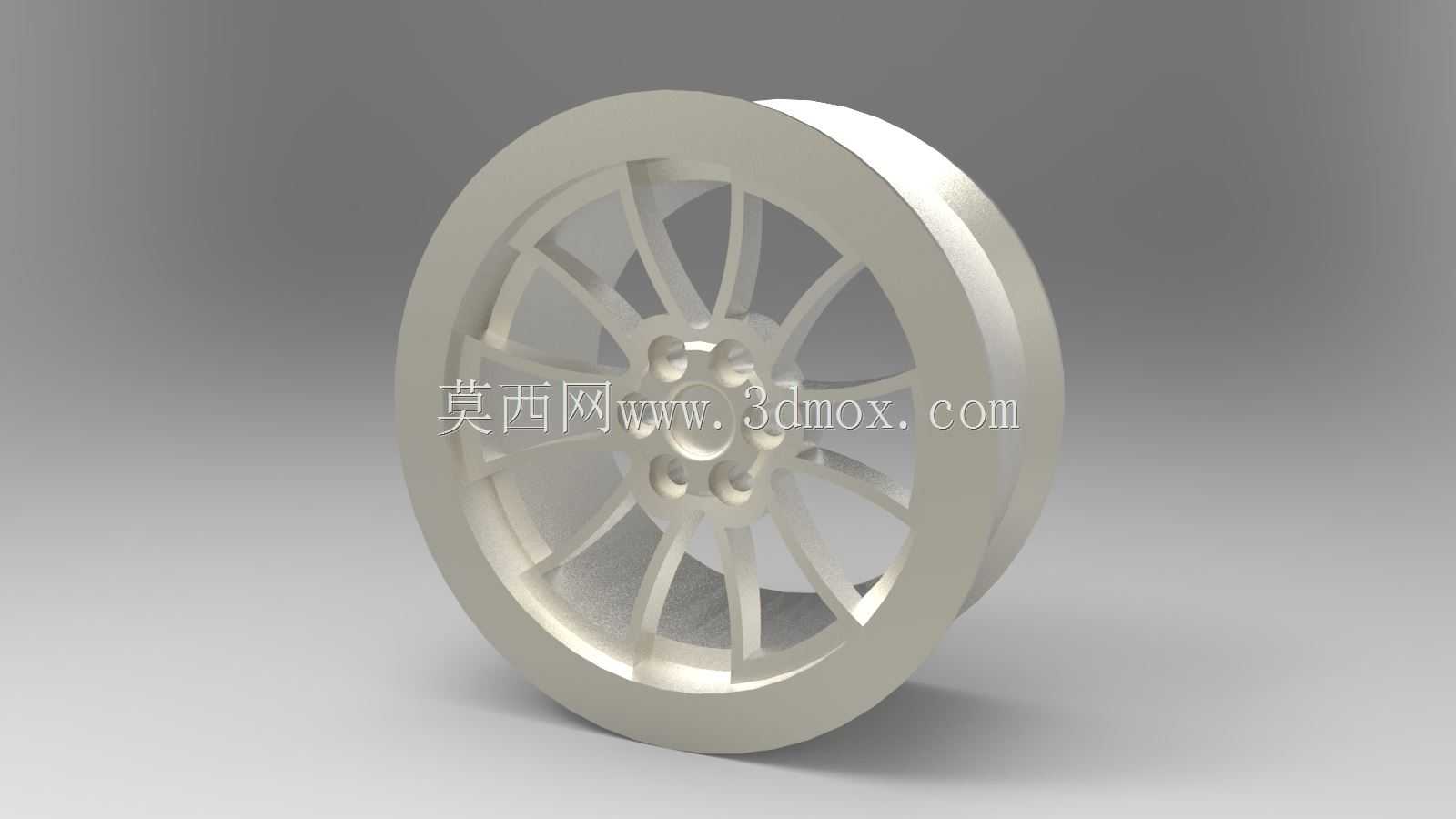

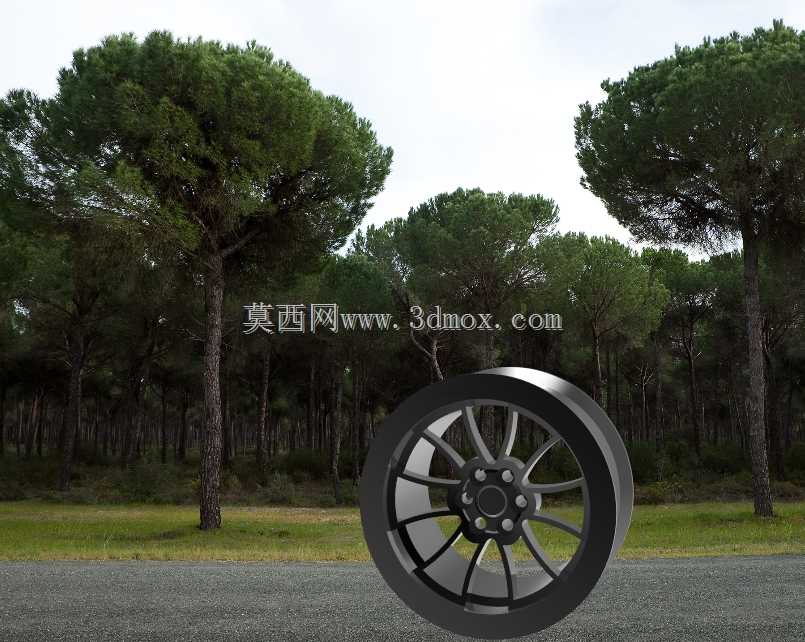

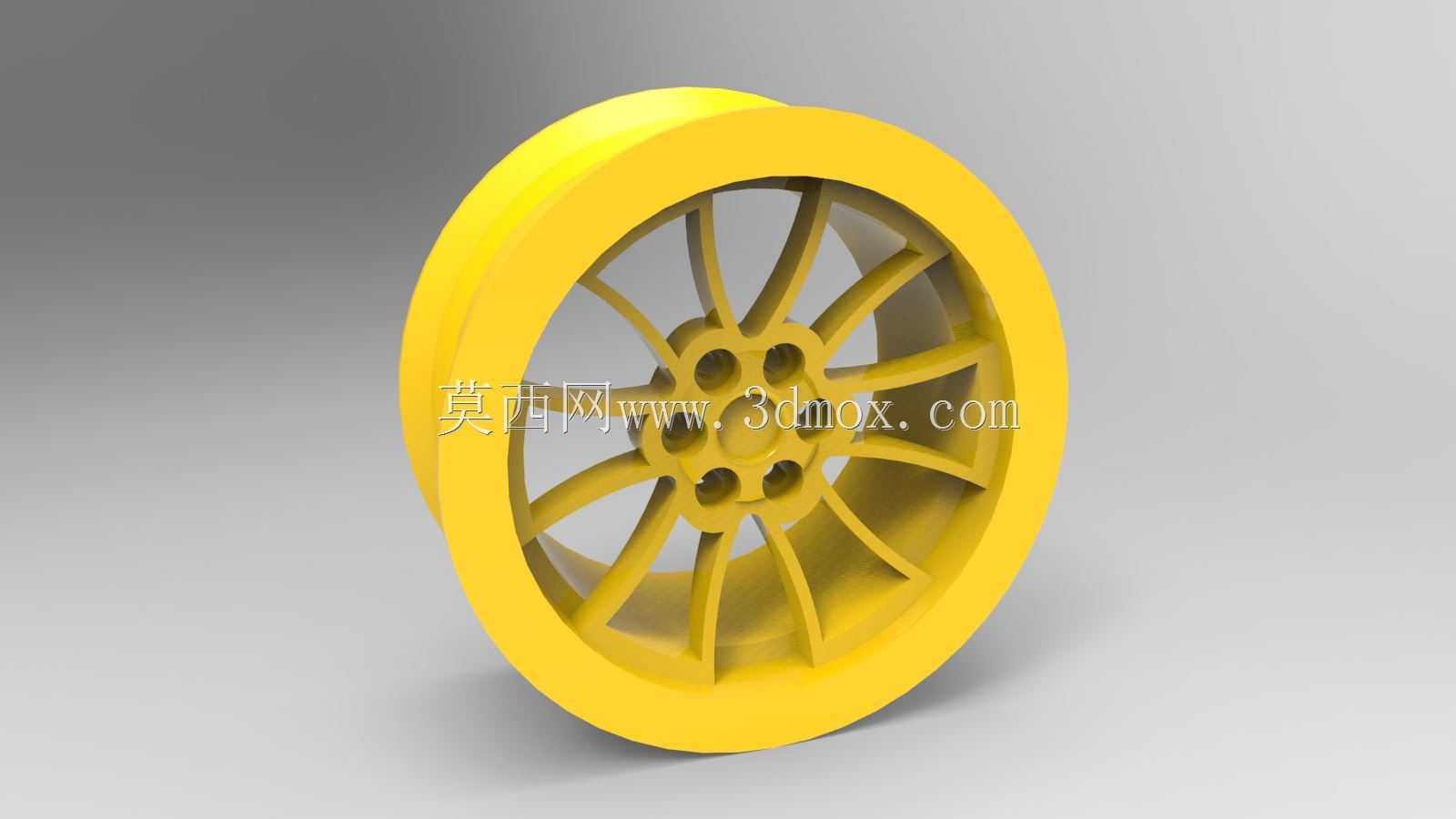

日常做整车底盘行走系统的结构匹配时,轮毂是连接制动总成、转向节与轮胎的核心承载件,这个辐条式轮毂的建模逻辑完全围绕量产乘用车的铺装路面行驶工况搭建,没有做夸张的造型冗余,所有曲面都兼顾了受力传递路径和后期加工的可行性。先从安装边界说起,中心定位孔的同轴度公差在建模时就预留了0.02mm的装配余量,周围五个螺栓孔的节圆直径严格对应主流A级乘用车的转向节安装尺寸,螺栓孔周边做了局部加厚的凸台结构,避免车辆急加速、紧急制动时螺栓连接区域出现应力集中导致的开裂,这个凸台的过渡圆角没有做直角处理,全部采用R3-R5的渐变圆角,既可以减少铸造时的热节缺陷,也能优化应力传递的路径。轮辋部分的胎圈座角度完全符合乘用车轮胎的装配标准,
轮缘的高度和厚度参考了常规铺装路面行驶的防脱圈需求,没有做越野场景的加高轮缘设计,适配16-17英寸的民用子午线轮胎,轮辋的槽底深度预留了轮胎拆装时的操作空间,不会出现轮胎装配时卡滞的问题。辐条的设计采用了十辐双组的对称布局,每两根辐条为一组从中心安装凸台延伸至轮辋内壁,辐条的截面从中心到轮辋做了渐变收窄的处理,靠近安装位的截面厚度更大,用来承载起步、制动时的扭矩输入,靠近轮辋的位置适当减薄,在保证整体刚性的前提下降低了非簧载质量,对于整车的悬挂响应和燃油经济性都有正向作用。辐条之间的镂空区域没有做尖锐的边角,所有过渡位置都做了圆弧处理,一方面减少行驶过程中气流穿过轮毂时产生的风阻紊流,另一方面也避免了应力集中导致的辐条断裂风险,
镂空区域的尺寸也考虑了制动系统的散热需求,车辆连续制动时,空气可以通过镂空区域快速带走制动盘和制动片产生的热量,避免制动热衰减。建模时的壁厚控制参考了铝合金低压铸造的工艺要求,整体壁厚保持在3.5-5mm之间,没有出现壁厚突变的区域,避免铸造时产生缩孔、缩松的缺陷,轮辋和辐条连接的位置做了局部加厚的过渡筋,这个位置是轮毂受力最复杂的区域,车辆过弯时的侧向力、经过颠簸路面的垂直冲击力都会在这个位置形成应力叠加,过渡筋的弧度经过多次受力路径调整,保证载荷可以均匀分散到整个轮辋和辐条结构上,不会出现局部应力超过材料屈服强度的情况。从实际应用场景来看,这个轮毂结构适配普通家用紧凑型乘用车,日常城市通勤、高速行驶的工况都能覆盖,
安装时不需要对原车的转向节、制动卡钳做额外改装,中心孔的尺寸和螺栓孔节圆可以直接对应多数A级车的安装参数,轮辋的偏距设置也预留了足够的制动卡钳避让空间,即使是升级了大尺寸制动卡钳的车型,也不会出现卡钳和轮毂内壁剐蹭的问题。做三维建模的时候,所有的旋转对称特征都采用了圆周阵列的方式生成,保证每一组辐条的尺寸、角度完全一致,避免后期做动平衡时出现过大的不平衡量,减少轮胎行驶时的抖动问题。轮毂的中心盖安装位预留了标准的卡扣槽,可以适配通用的轮毂中心盖,不需要额外做定制配件。气门嘴的安装孔设置在轮辋槽底的标准位置,孔位周边做了局部加厚,避免安装气门嘴时出现应力开裂,孔的尺寸也对应常规的橡胶气门嘴和金属气门嘴的安装需求,不需要额外扩孔。整个模型的曲面全部做了G2连续处理,没有出现曲面褶皱、断点的问题,既可以直接用于结构受力仿真,也可以导入CAM软件做加工刀路生成,不管是做铸造模具的设计,还是做定制锻造轮毂的前期结构验证,都可以直接复用这个模型的参数,不需要再做大量的曲面修复工作。
