天行者X8机翼曲面网格拟合设计方案

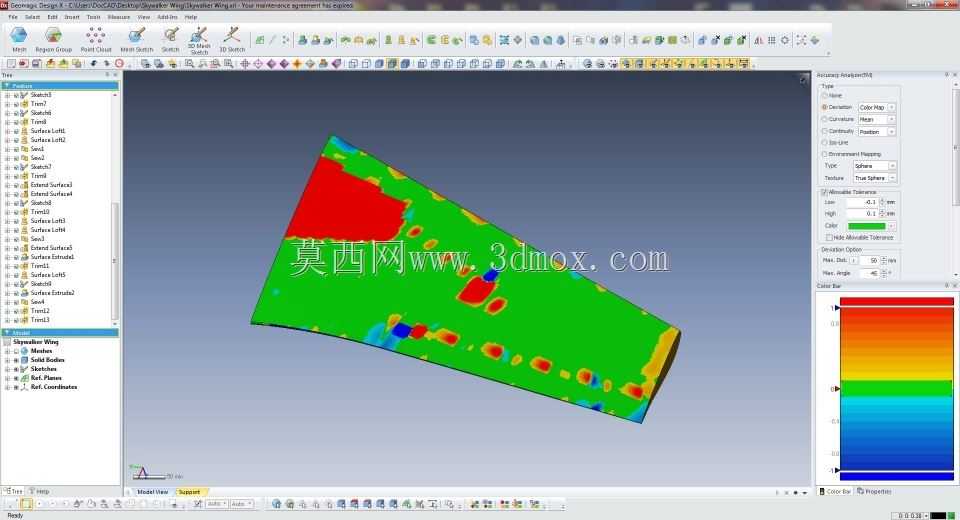

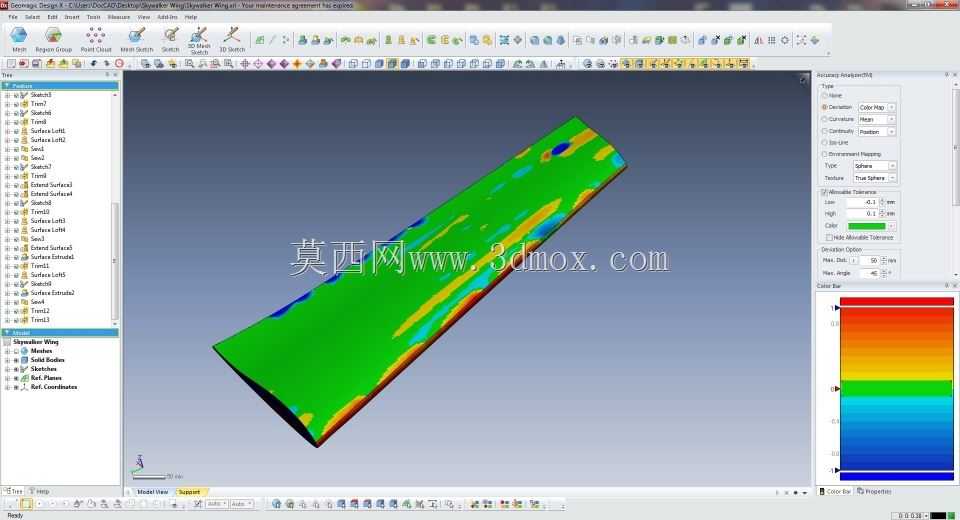

固定翼无人机的机翼作为核心升力部件，其曲面精度直接决定飞行过程中的气动效率、升阻比表现与飞行稳定性，在航测巡检、农林植保、长距离航飞等民用无人机应用场景中，机翼的曲面贴合度偏差会直接导致飞行阻力上升、续航里程折损，严重时甚至会引发翼面气流分离造成飞行失稳。本次针对天行者X8机翼开展的几何设计工作，核心围绕三维扫描点云数据的区域网格拟合逻辑展开，并非完成整机翼的全流程逆向重构，而是聚焦复杂曲面处理环节的实操方法验证，解决扫描点云数据存在的杂点、缺面、曲面过渡不连续等常见问题。从产品功能特性来看，该型机翼作为大展弦比固定翼飞翼布局的核心部件，需要兼顾低速飞行下的高升力特性与高速滑翔阶段的低阻力表现，翼面采用渐变翼型设计，翼根区域厚度更大以承担整机升力传导的结构载荷，翼尖区域逐步收窄降低诱导阻力，前缘保持圆滑的气动过渡形态，后缘预留了操纵舵面的安装边界，可适配常规舵机的安装尺寸与舵面偏转行程需求。在设计思路层面，本次工作以三维扫描获取的实体机翼点云数据为基础，通过区域分组的网格拟合方式，将离散的点云数据逐步转换为连续的曲面与实体结构，过程中针对翼面的异形曲面、局部安装凸台、减重凹槽等特征进行分区域处理，避免全局拟合带来的曲面失真问题，同时通过偏差色谱分析直观呈现拟合曲面与原始点云的偏差量，确保关键气动区域的曲面精度控制在合理公差范围内，兼顾设计效率与曲面精度。从安装边界来看，该机翼设计保留了与机身中段对接的安装定位面，翼根处的对接平面公差匹配机身的安装卡槽尺寸，翼面预留的设备安装槽位可兼容常用的航电设备、电源线路的布设空间，翼面的蒙皮厚度设计兼顾结构强度与轻量化需求，既能够承受常规飞行工况下的气动载荷，也能控制整机翼的重量占比，优化整机的重心分布。在曲面处理过程中，针对翼根与翼尖的过渡区域、前缘的曲率连续区域、后缘的薄壁区域采用差异化的拟合参数，避免出现曲面褶皱、曲率突变等问题，最终生成的曲面模型可直接导入后续的结构仿真、模具开模、3D打印等工作流程，为该型机翼的优化改型、维修替换、定制化改装提供精准的三维数模基础，也为同类复杂曲面航空部件的点云处理工作提供可复用的方法参考。
