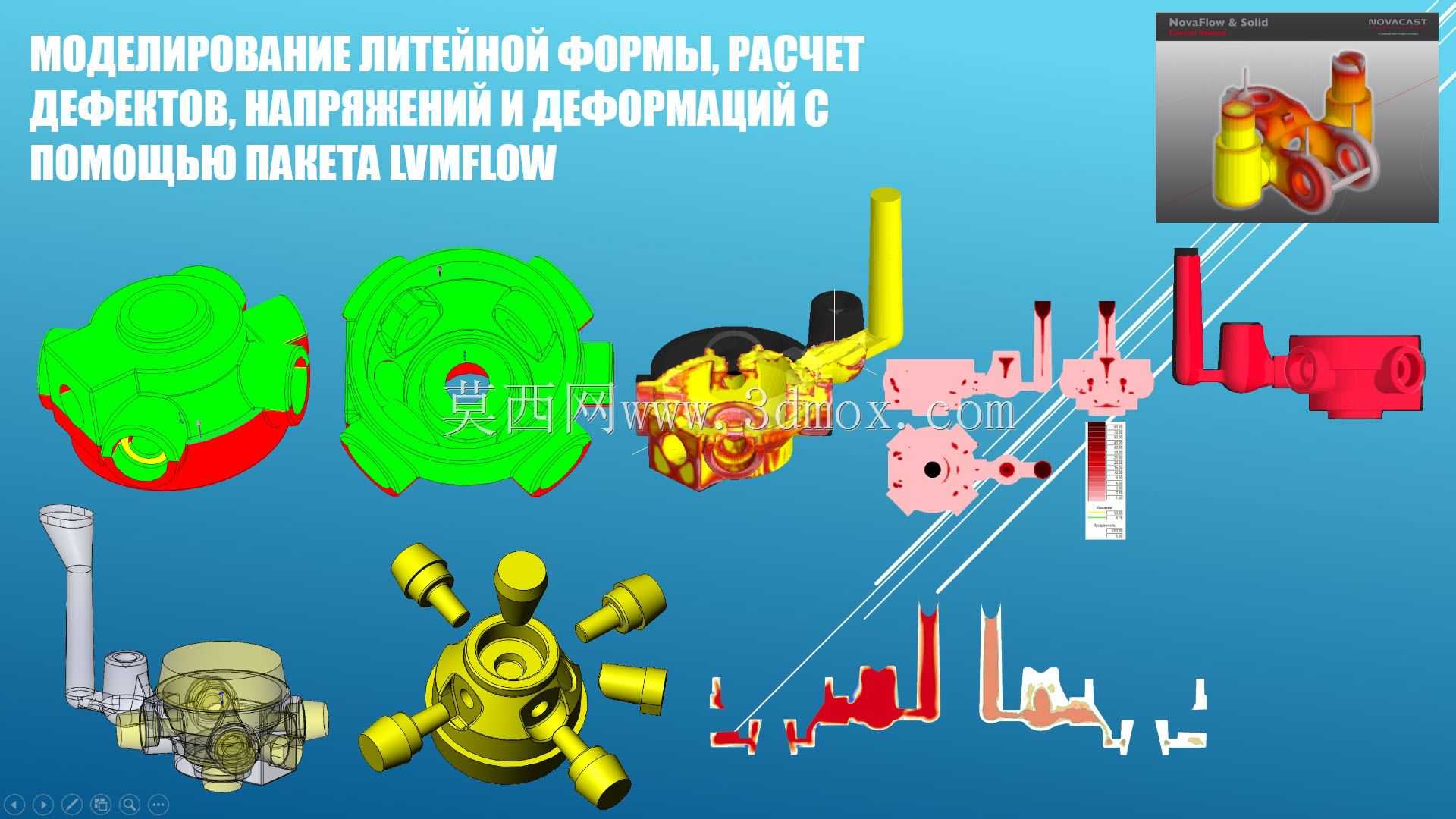

轴承盖底部铸造模拟工艺结构设计

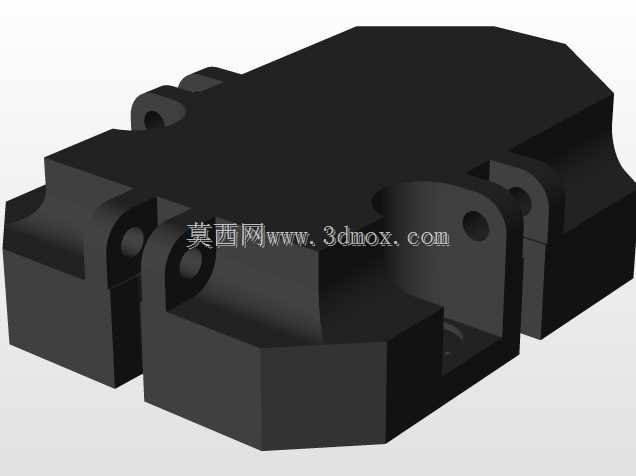

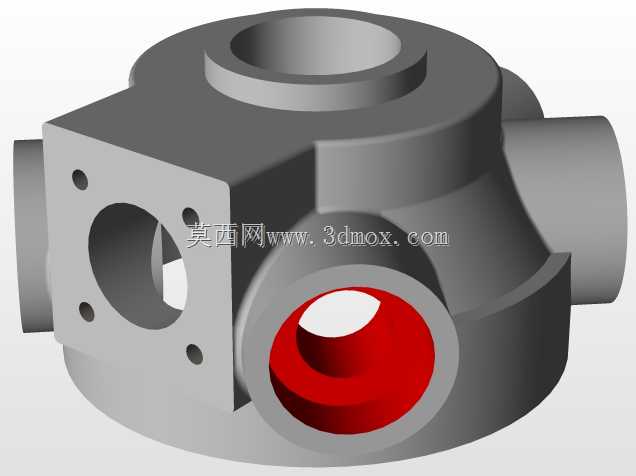

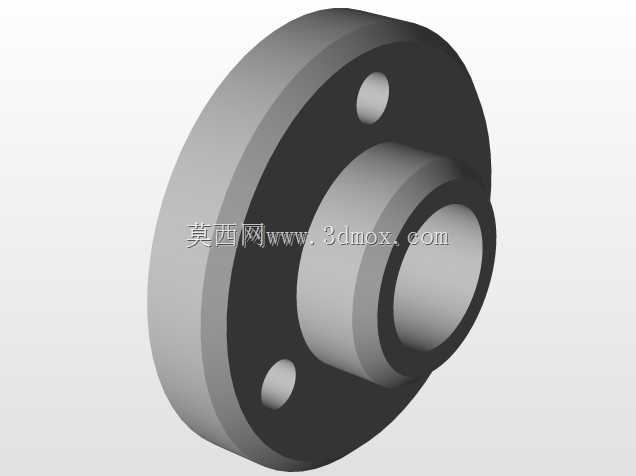

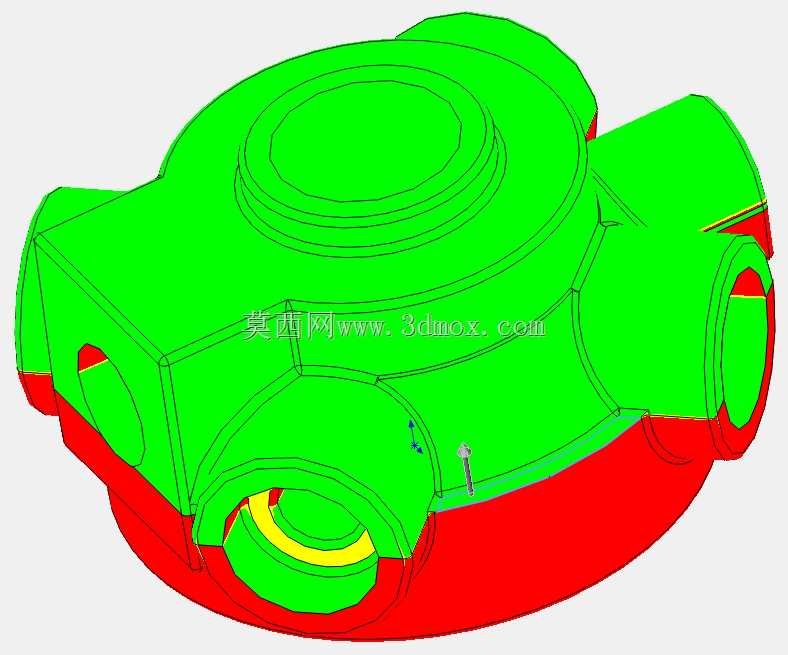

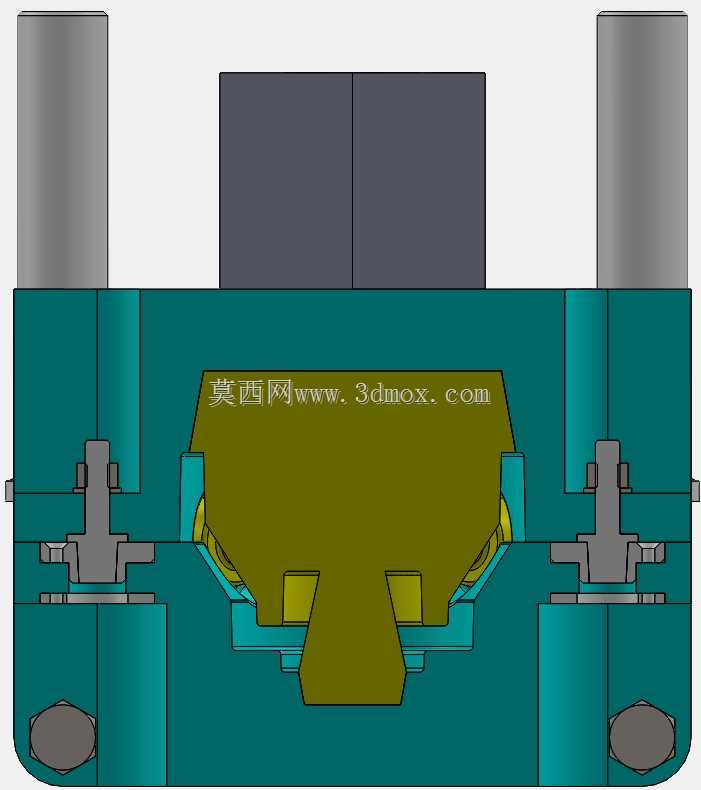

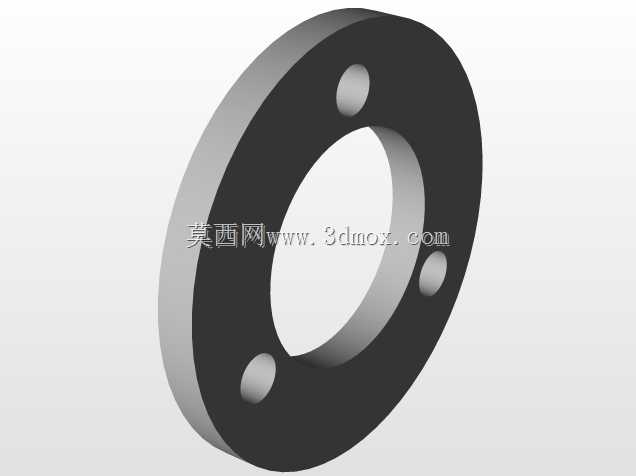

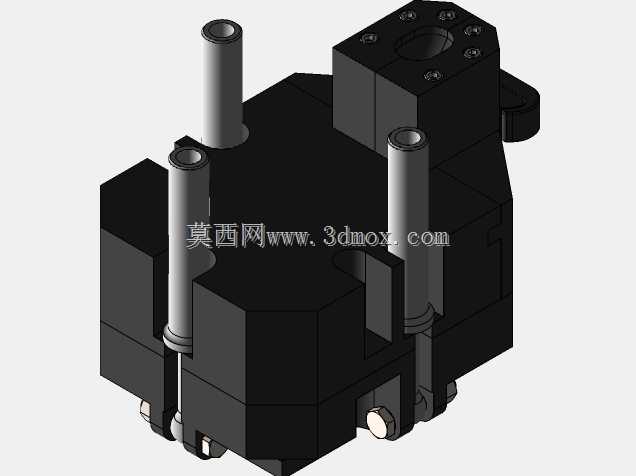

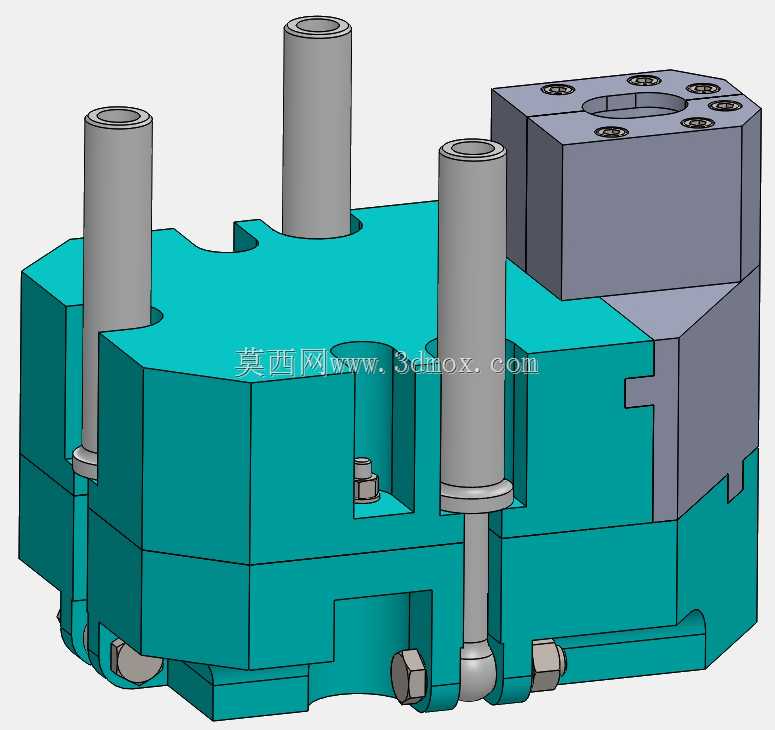

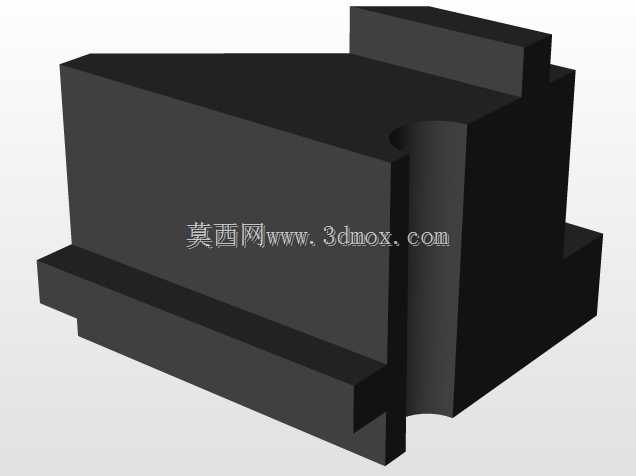

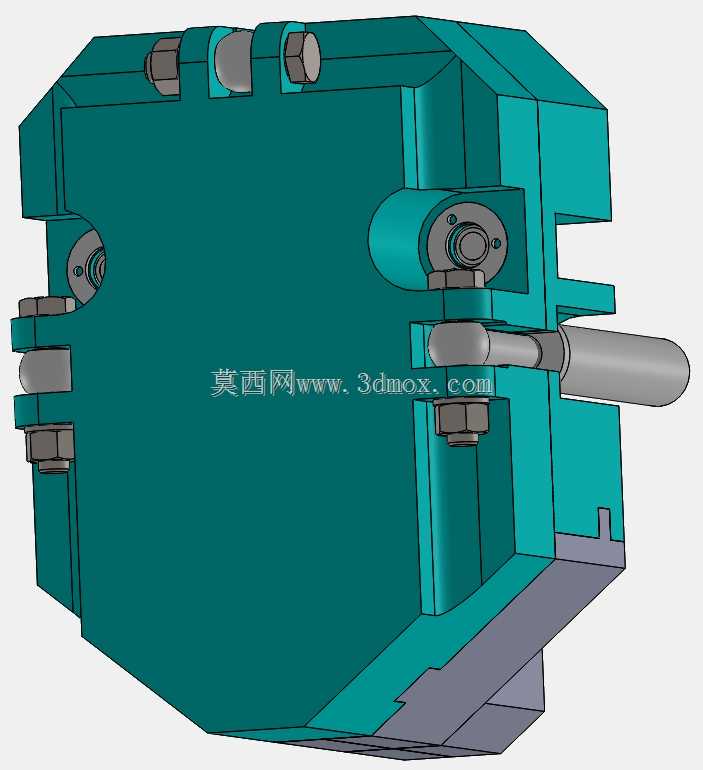

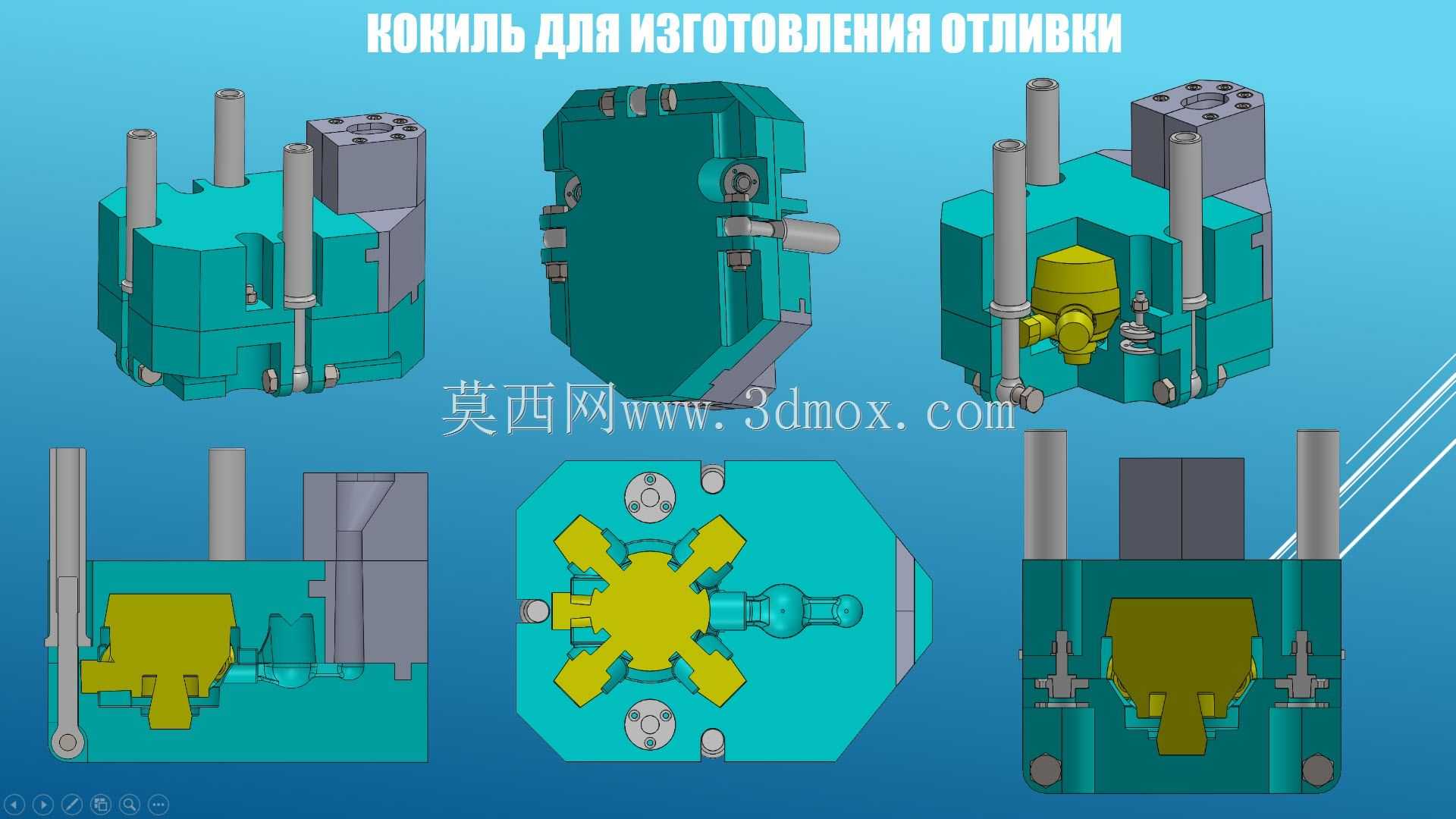

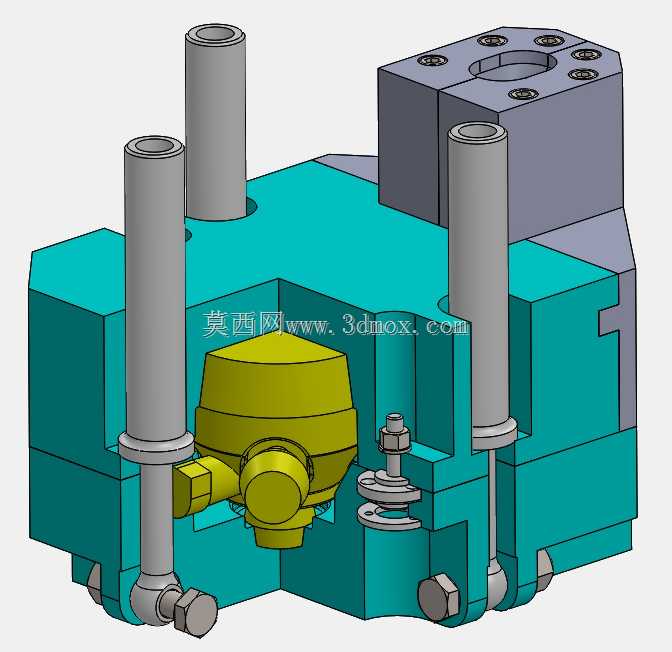

　　在重型传动设备的轴承支撑系统中，轴承盖底部结构是保障轴承腔密封、承载轴向载荷、阻隔外部铸造型砂侵入润滑腔的核心部件，这类铸钢件的成型质量直接决定了轴承座总成的服役寿命，一旦出现缩孔、冷隔或者残余变形超差，轻则导致润滑介质渗漏，重则引发轴承跑圈、轴系偏磨等连锁故障。这套针对轴承盖底部的铸造工艺模拟方案，完全围绕铸钢件的实际生产痛点搭建，没有脱离车间生产场景做理想化的参数设定。从结构设计逻辑来看，轴承盖底部的法兰安装边需要和轴承座本体贴合，平面度公差要求控制在0.1mm以内，内侧的密封槽深度公差不能超过0.05mm，这就要求铸造环节的变形预测必须精准到毫米级，不能只做宏观的充型演示。整个模拟过程把铸件的壁厚差作为核心计算边界，

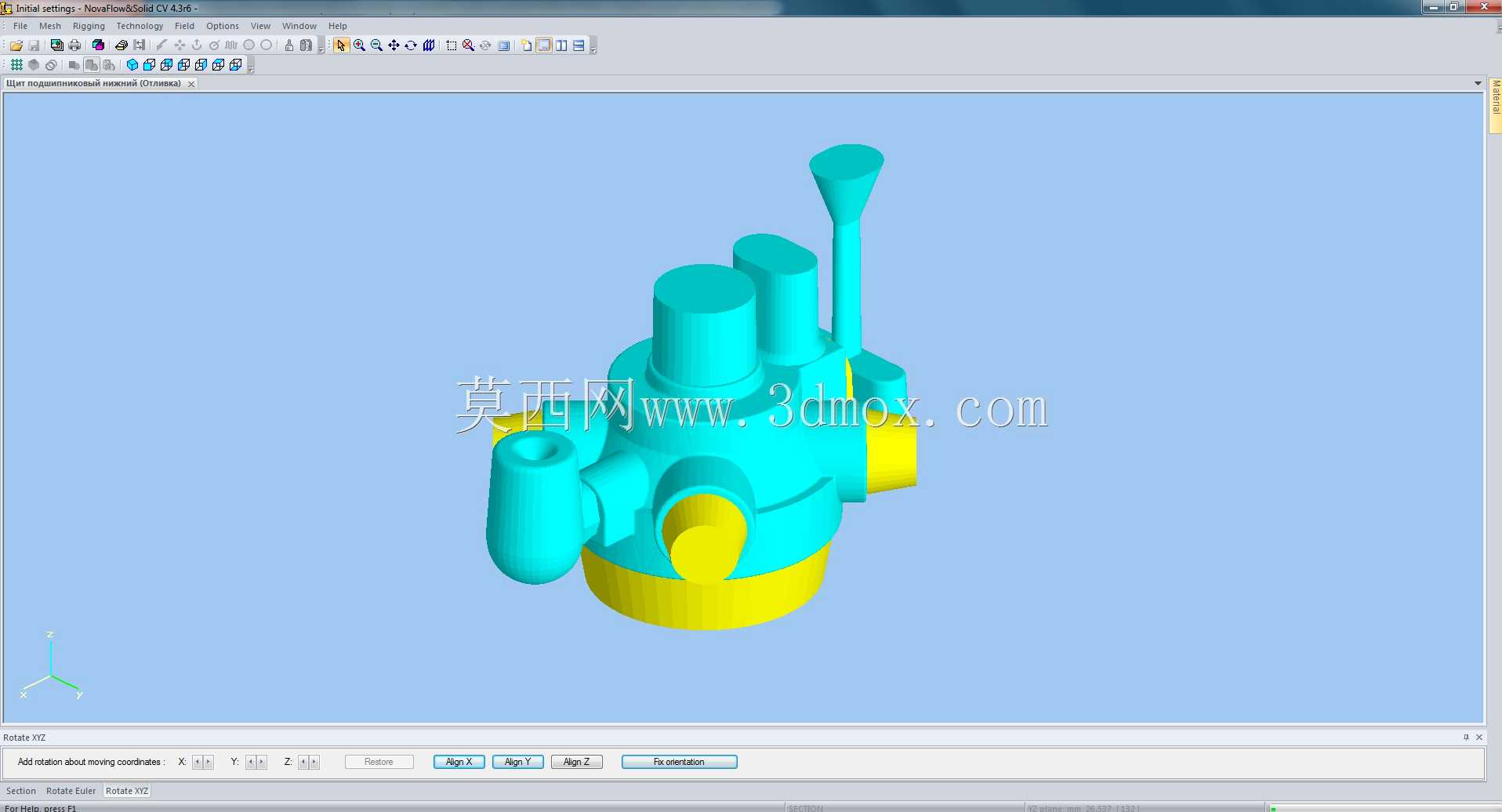

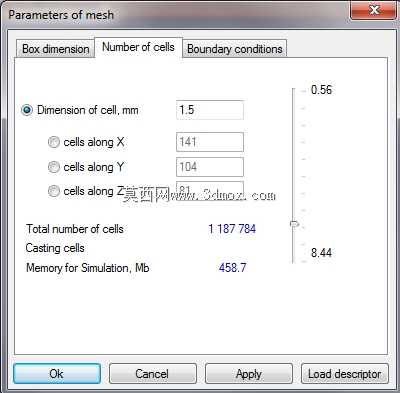

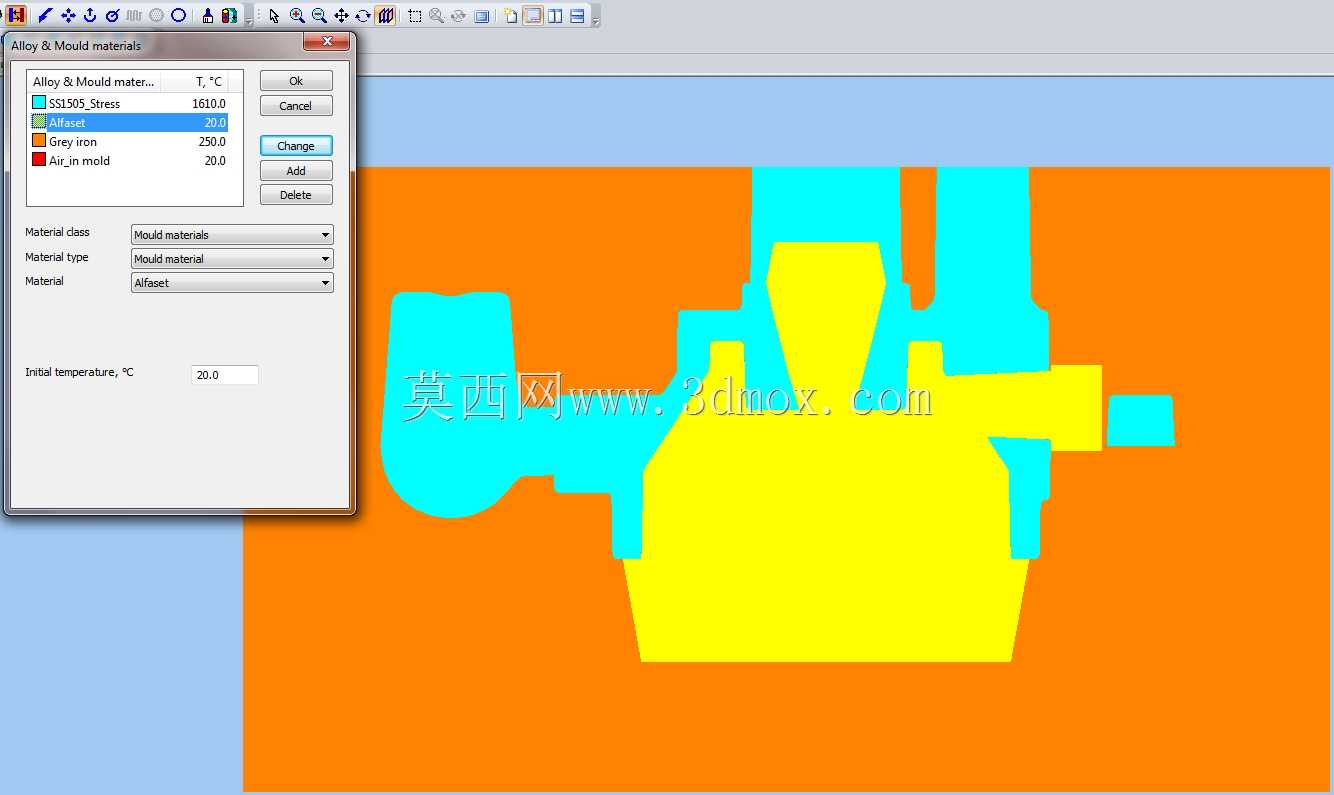

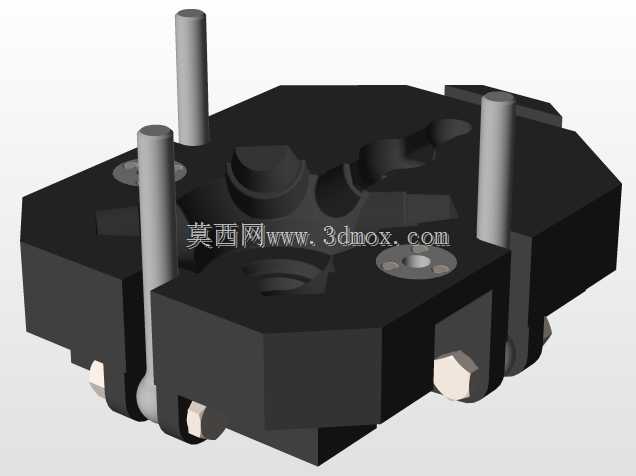

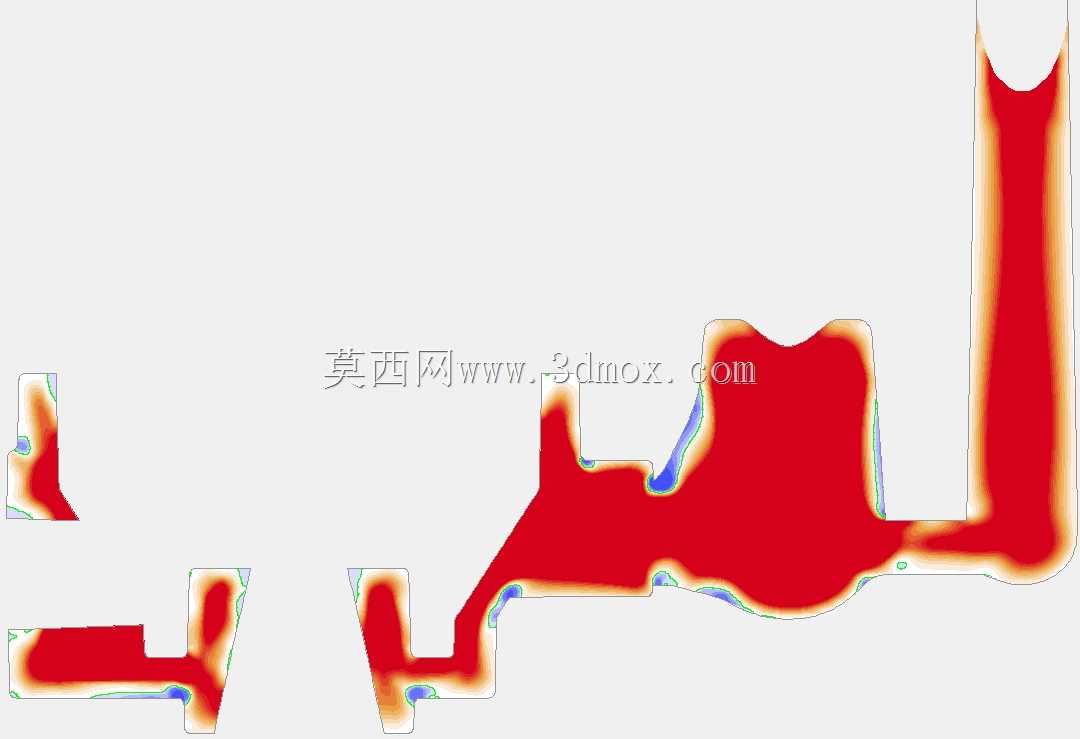

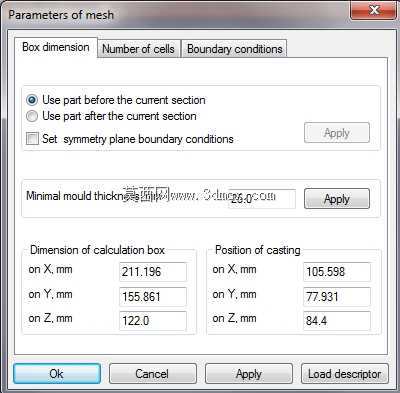

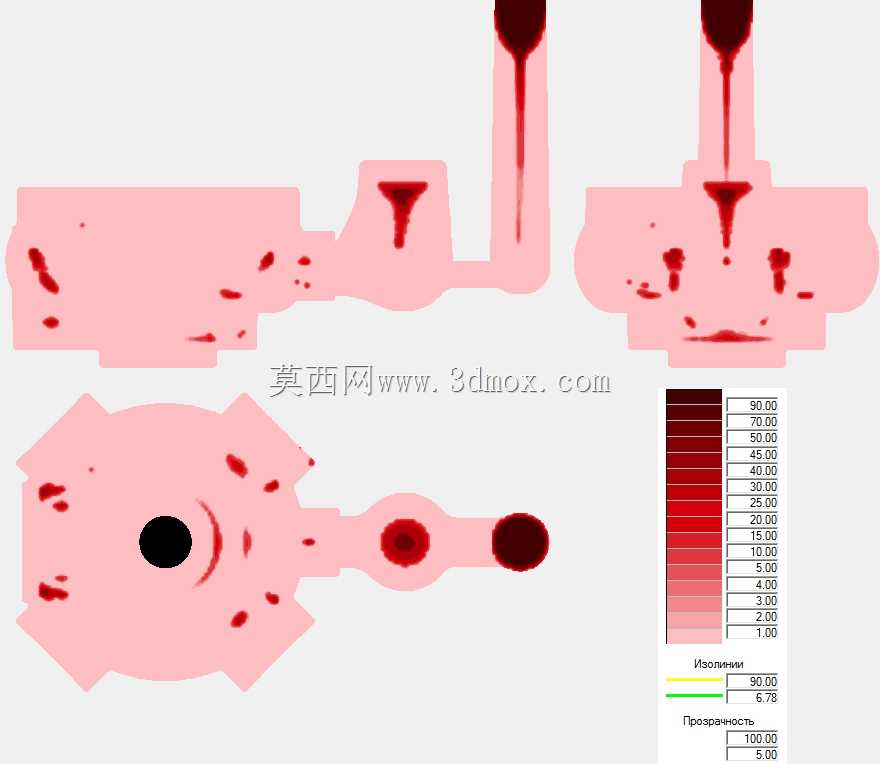

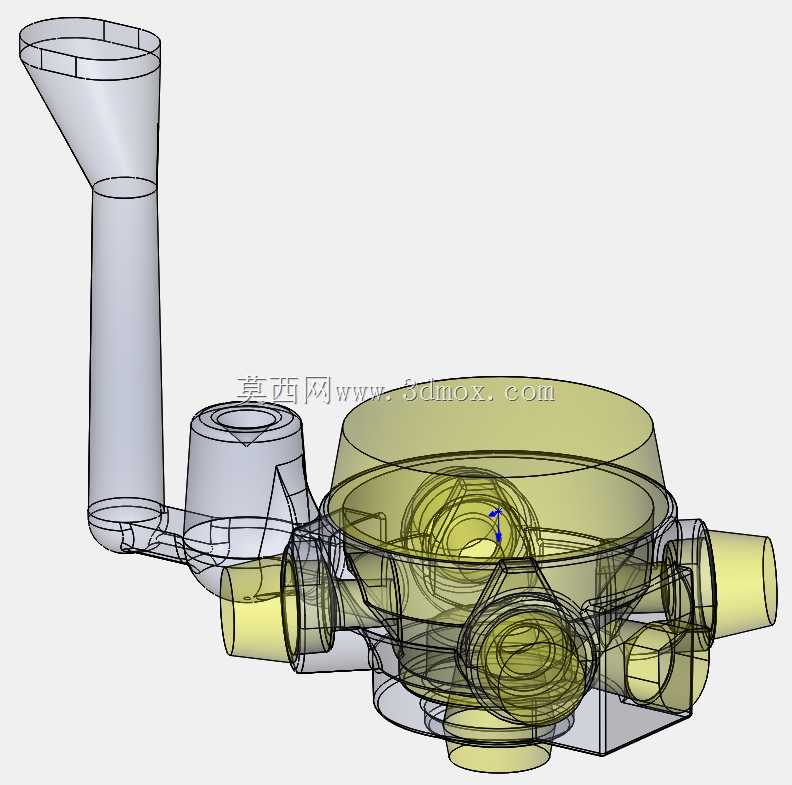

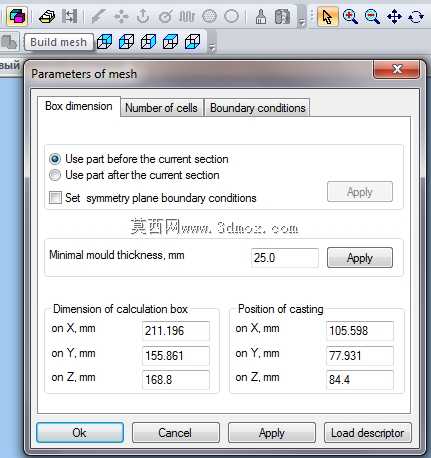

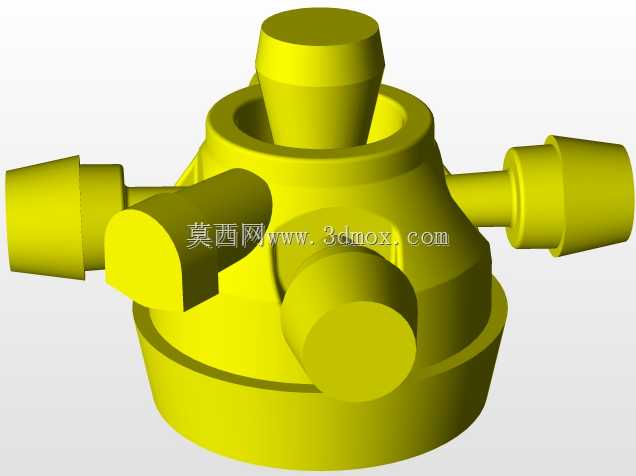

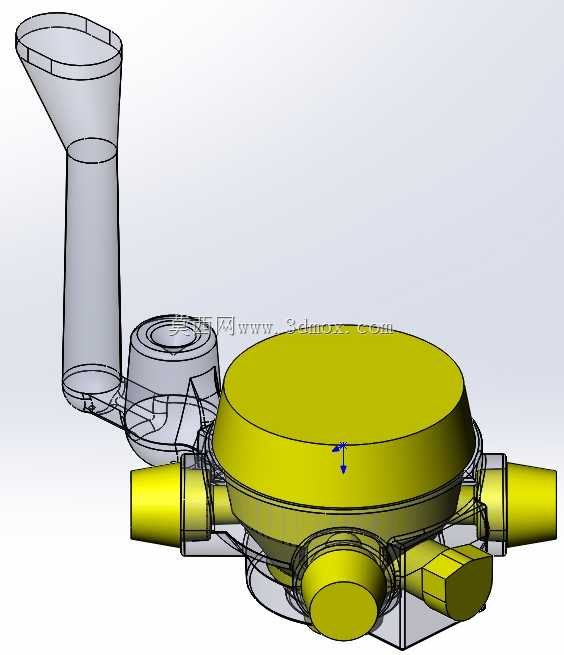

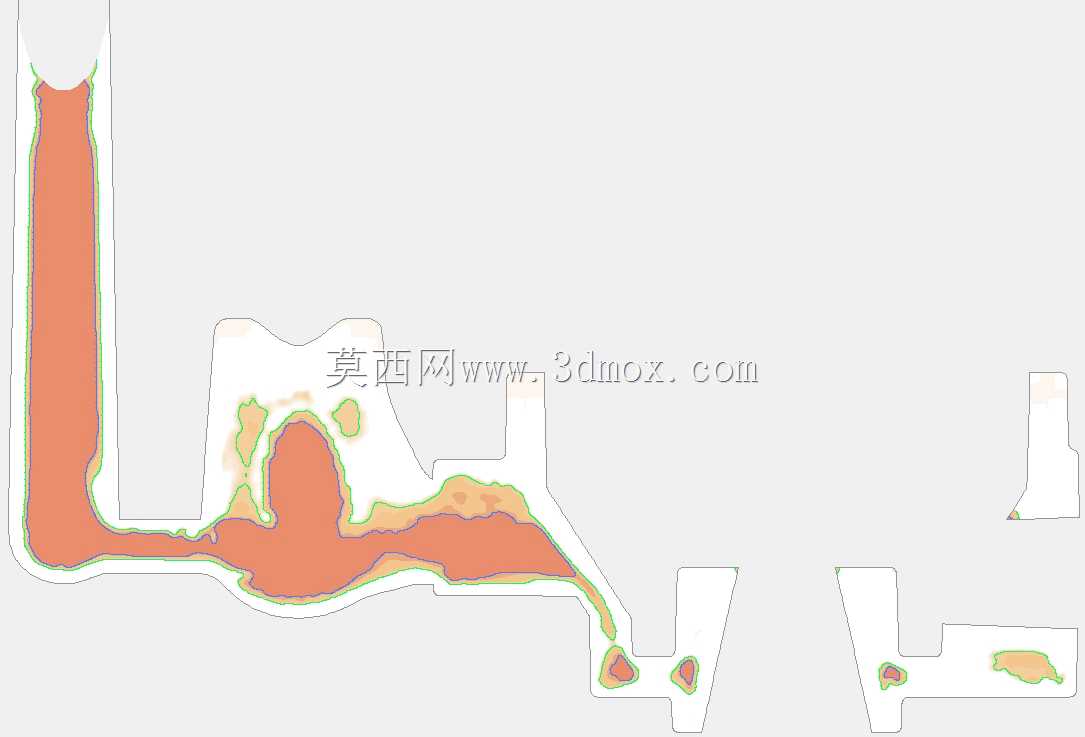

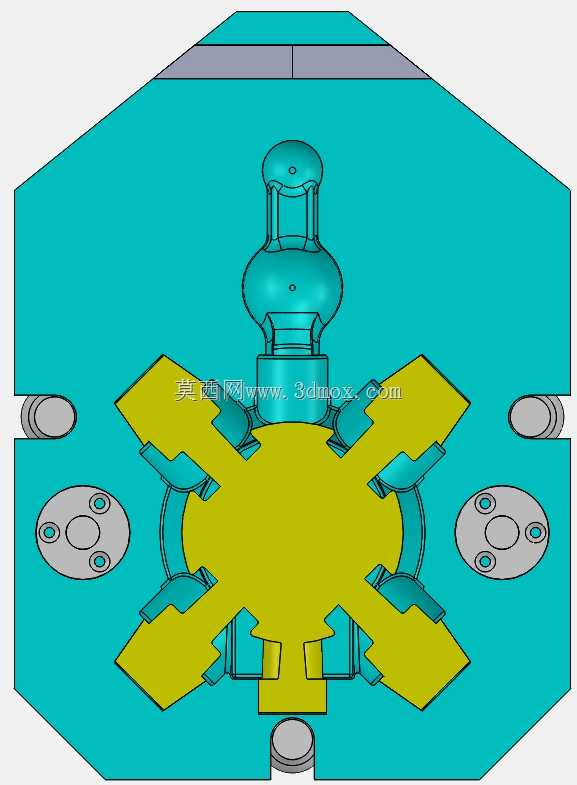

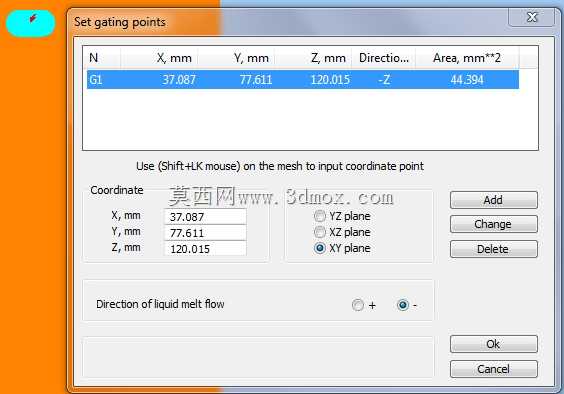

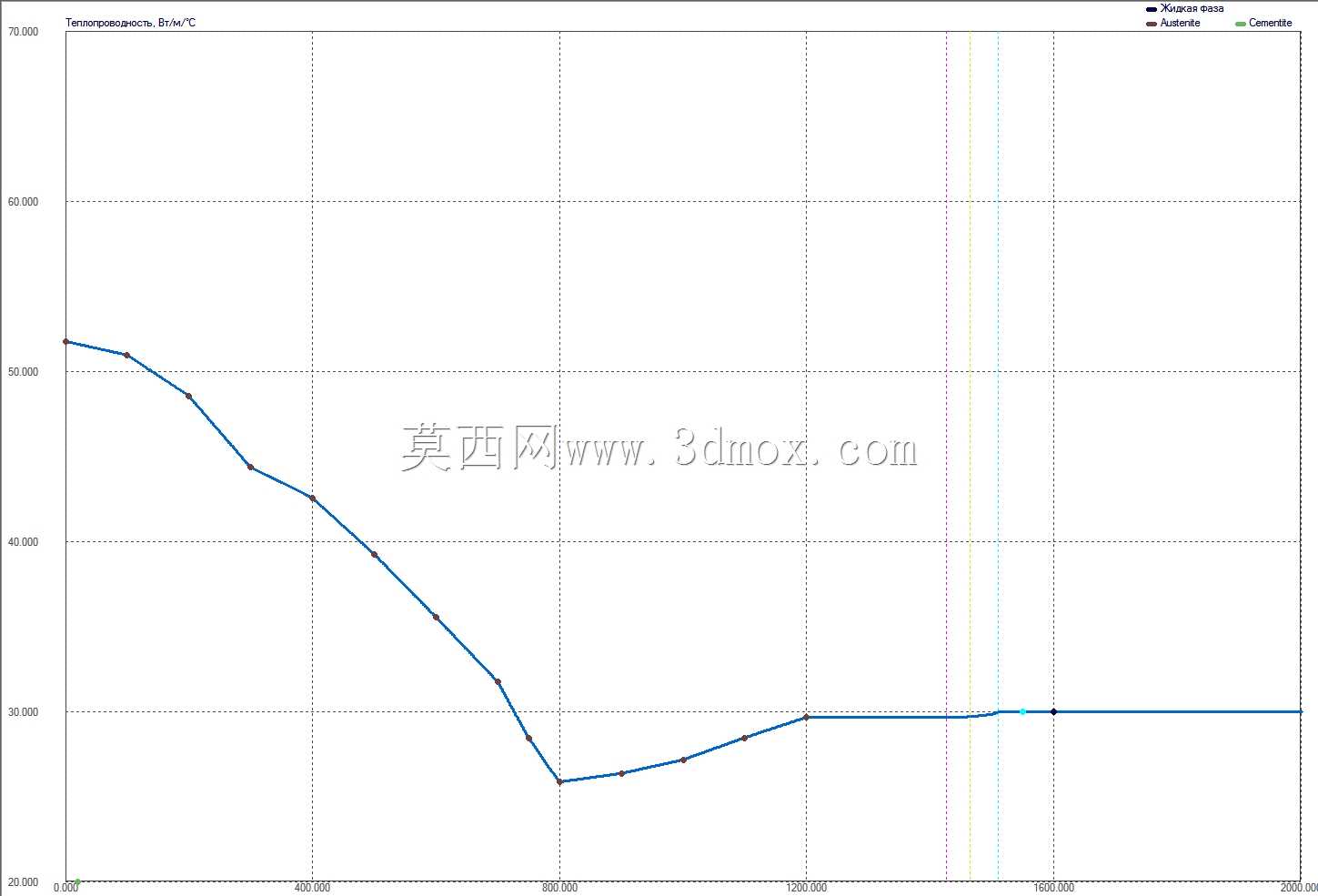

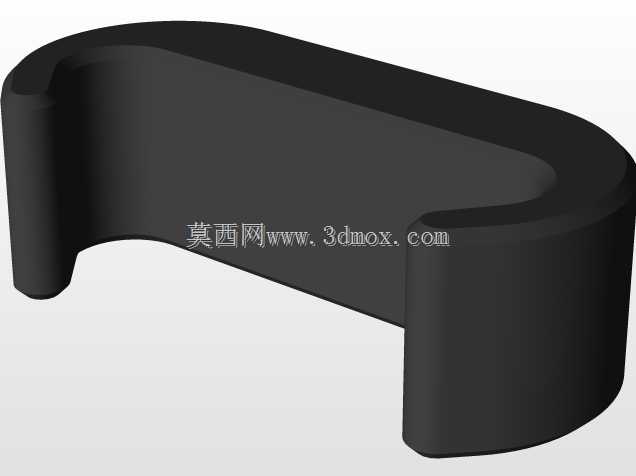

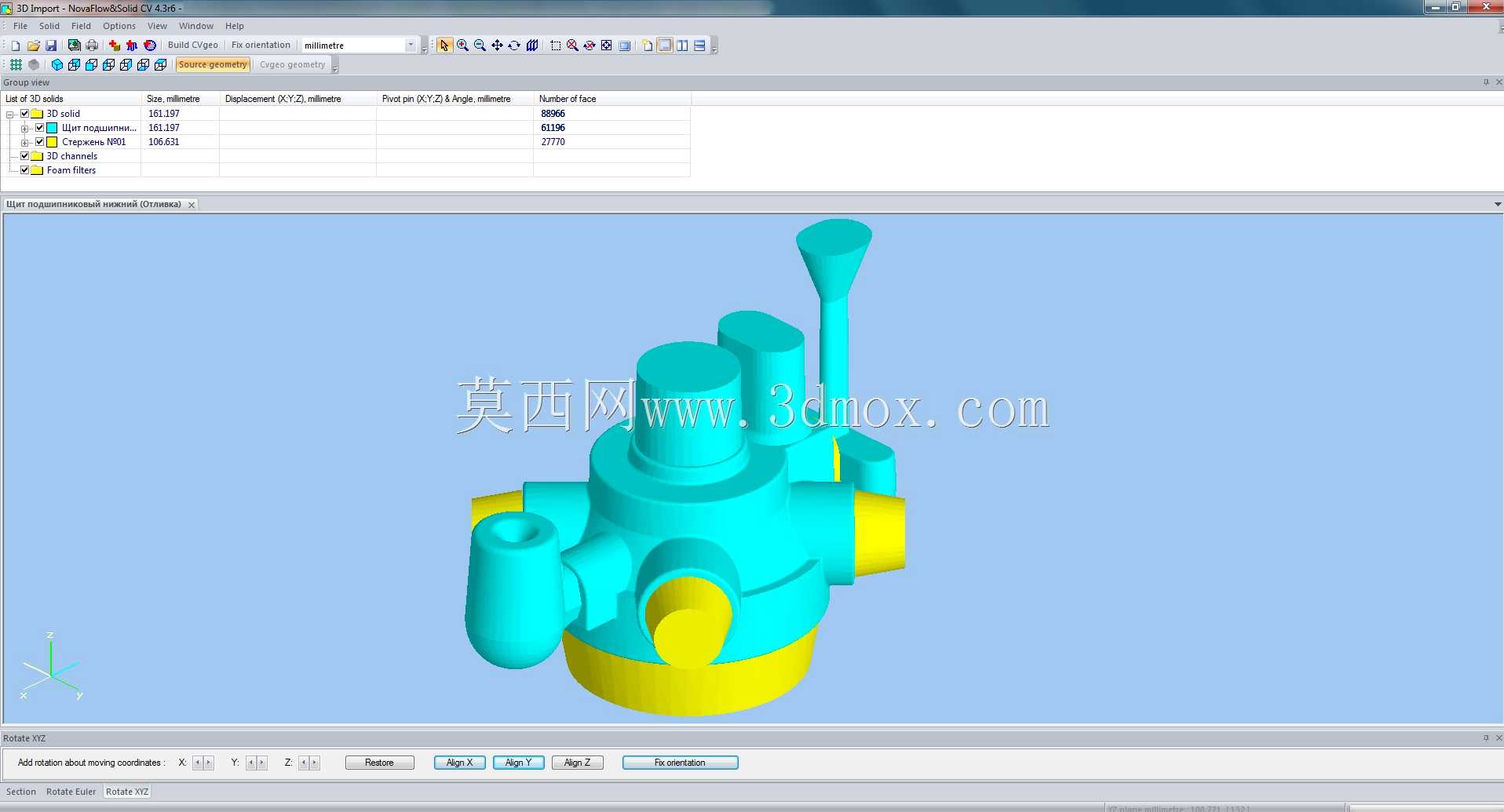

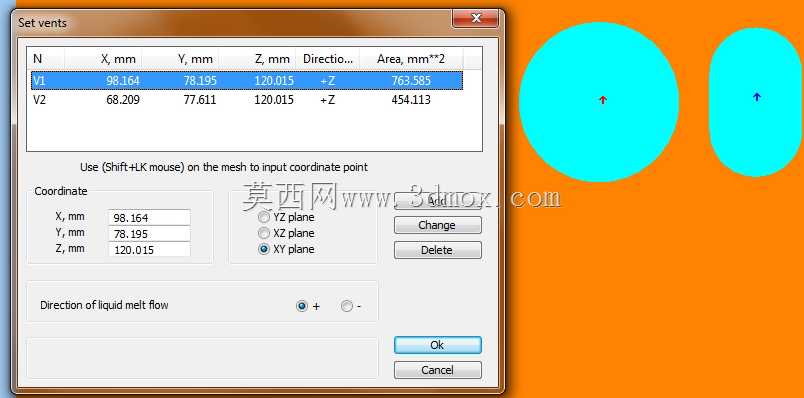

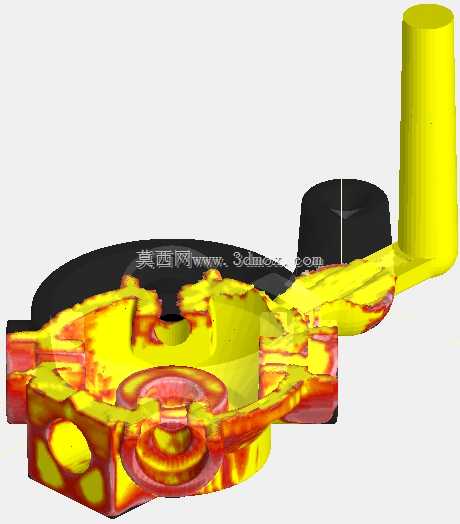

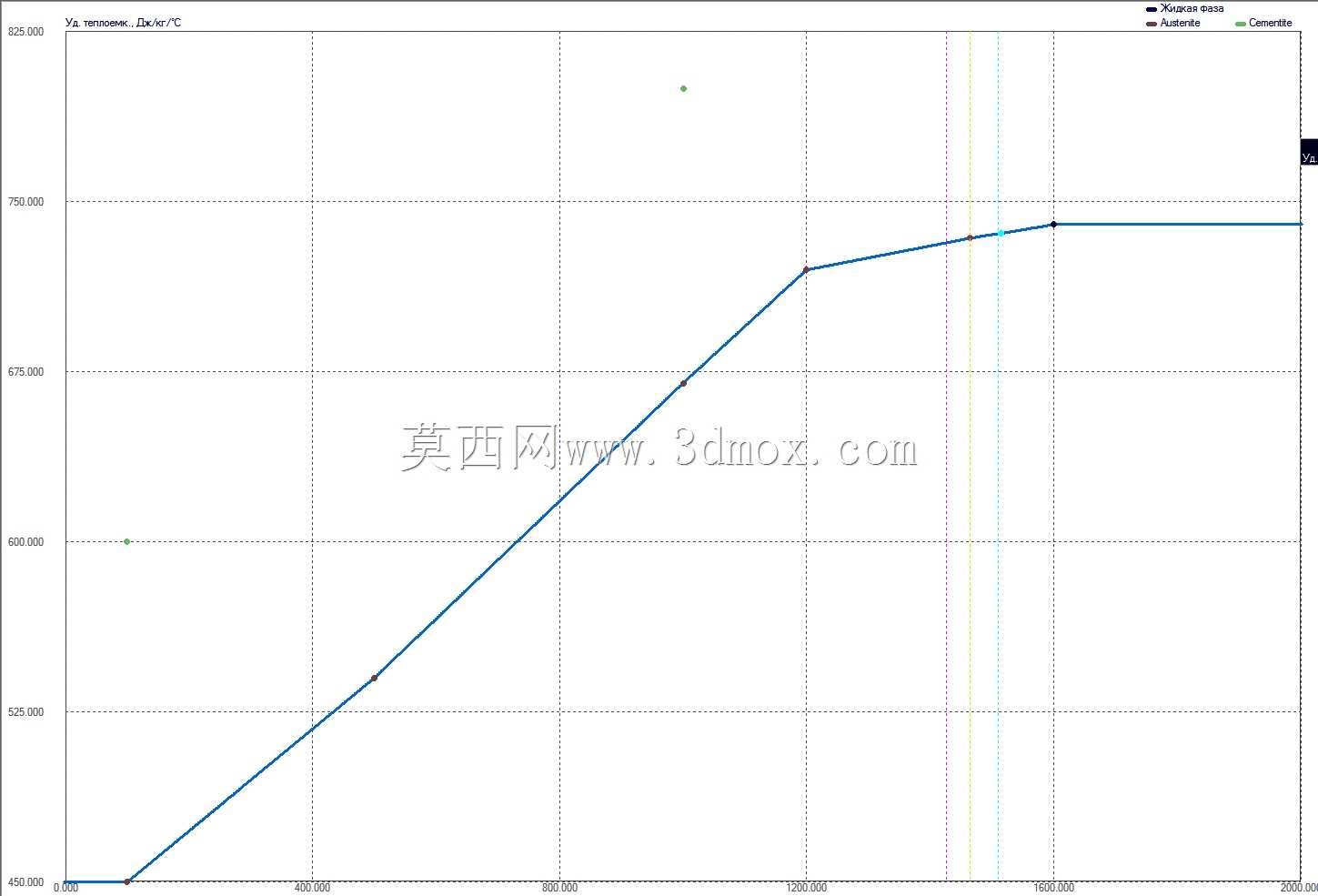

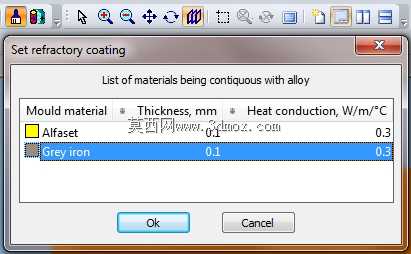

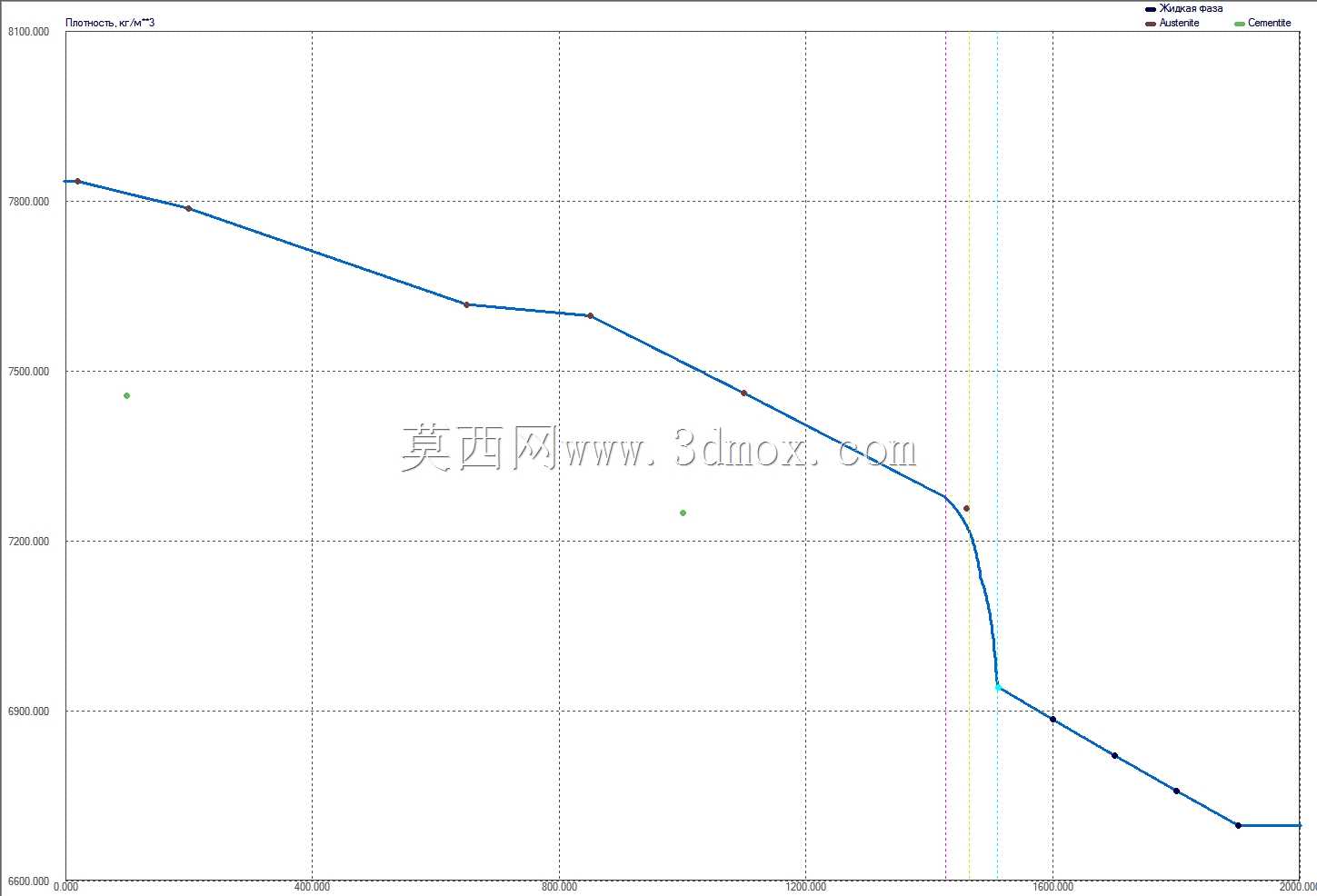

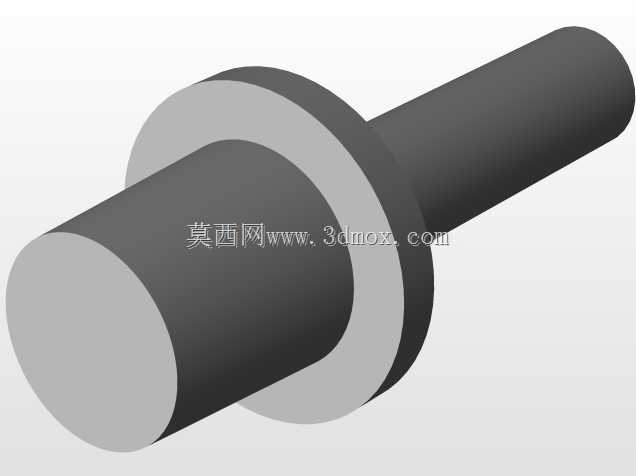

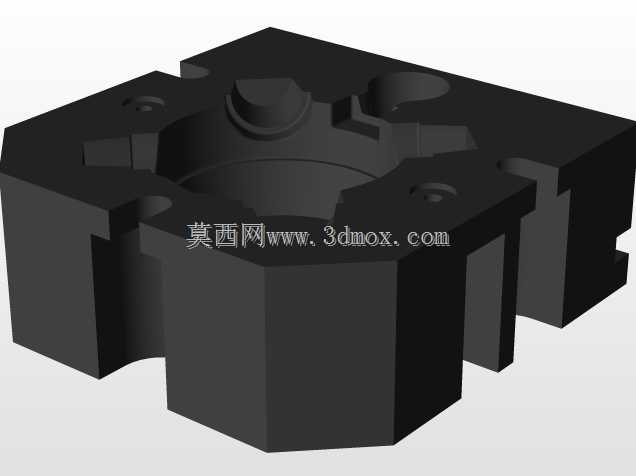

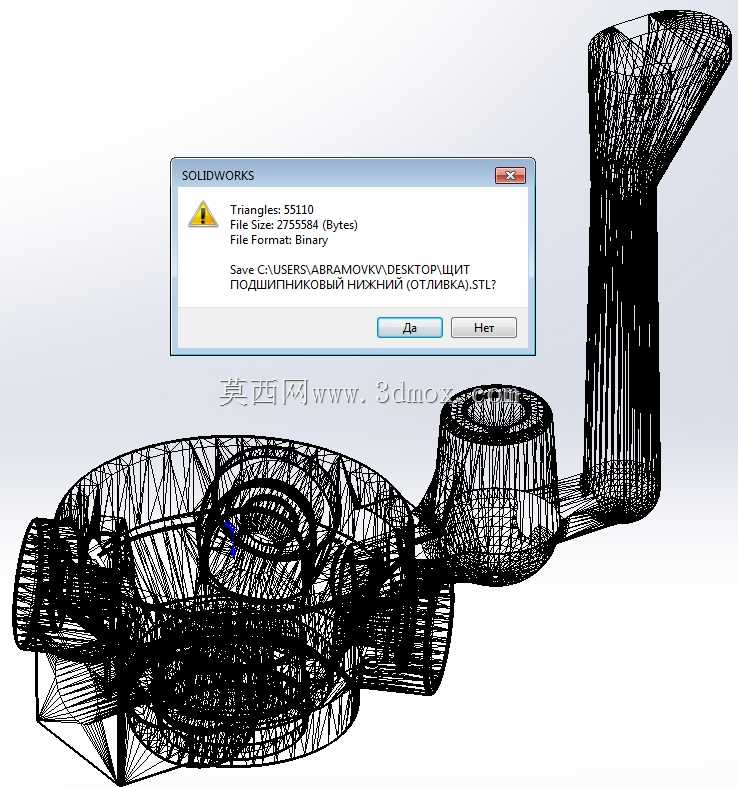

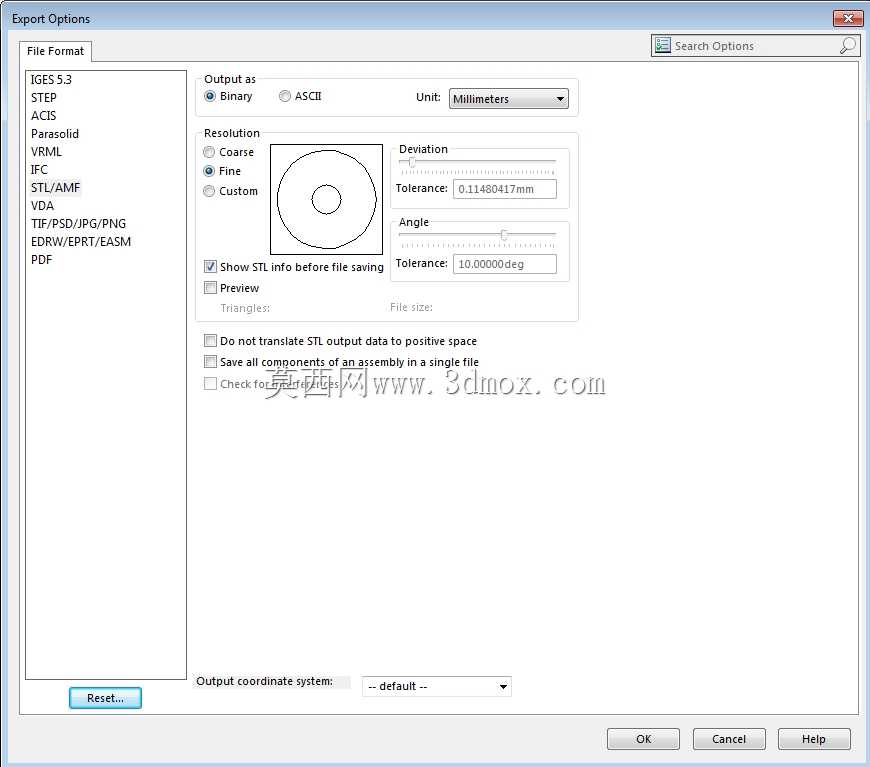

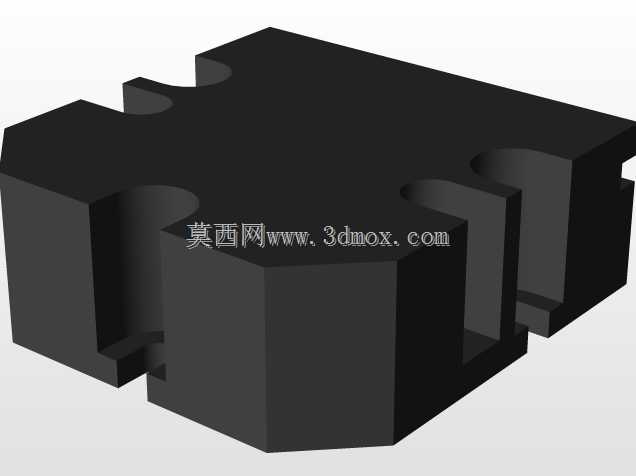

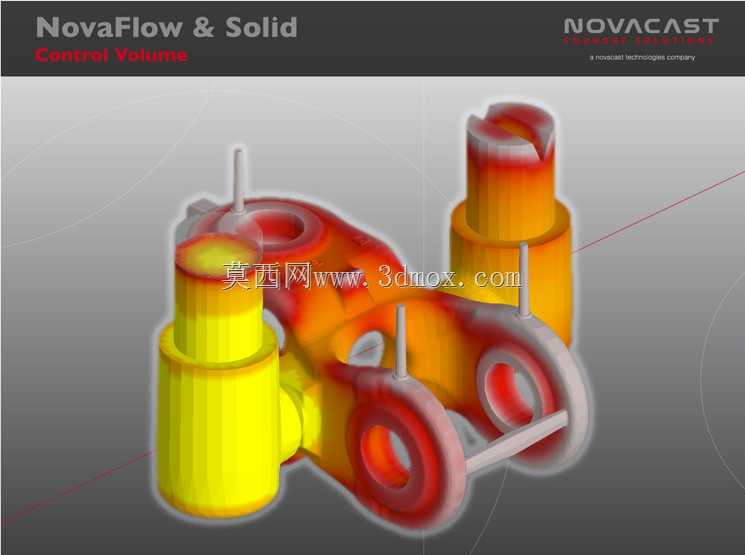

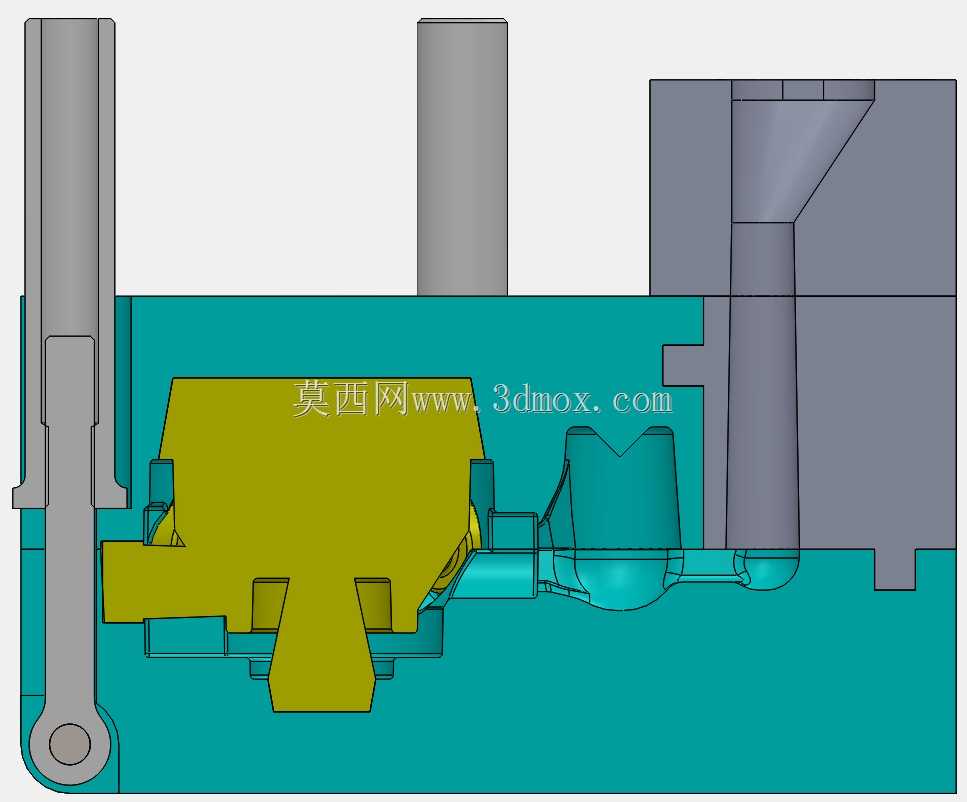

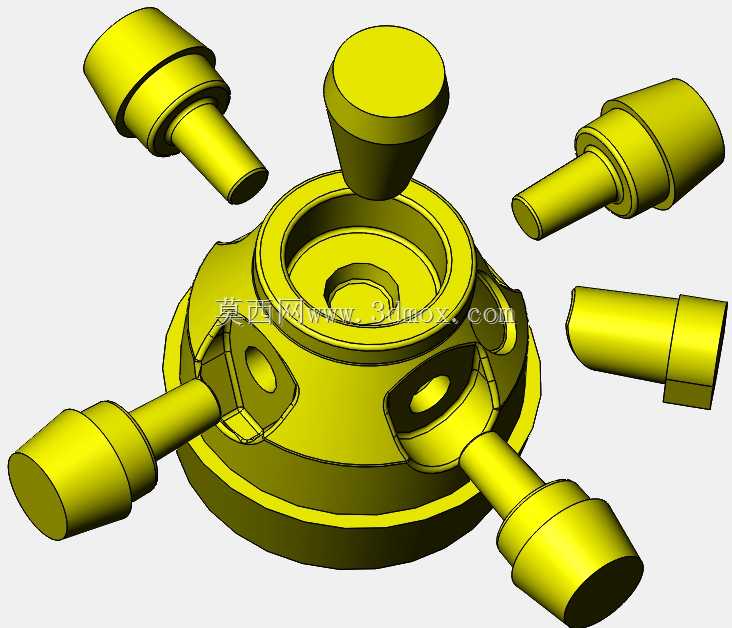

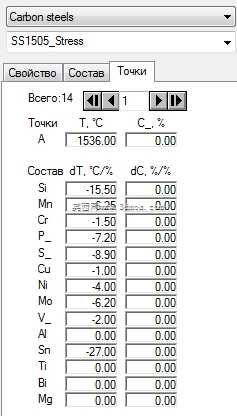

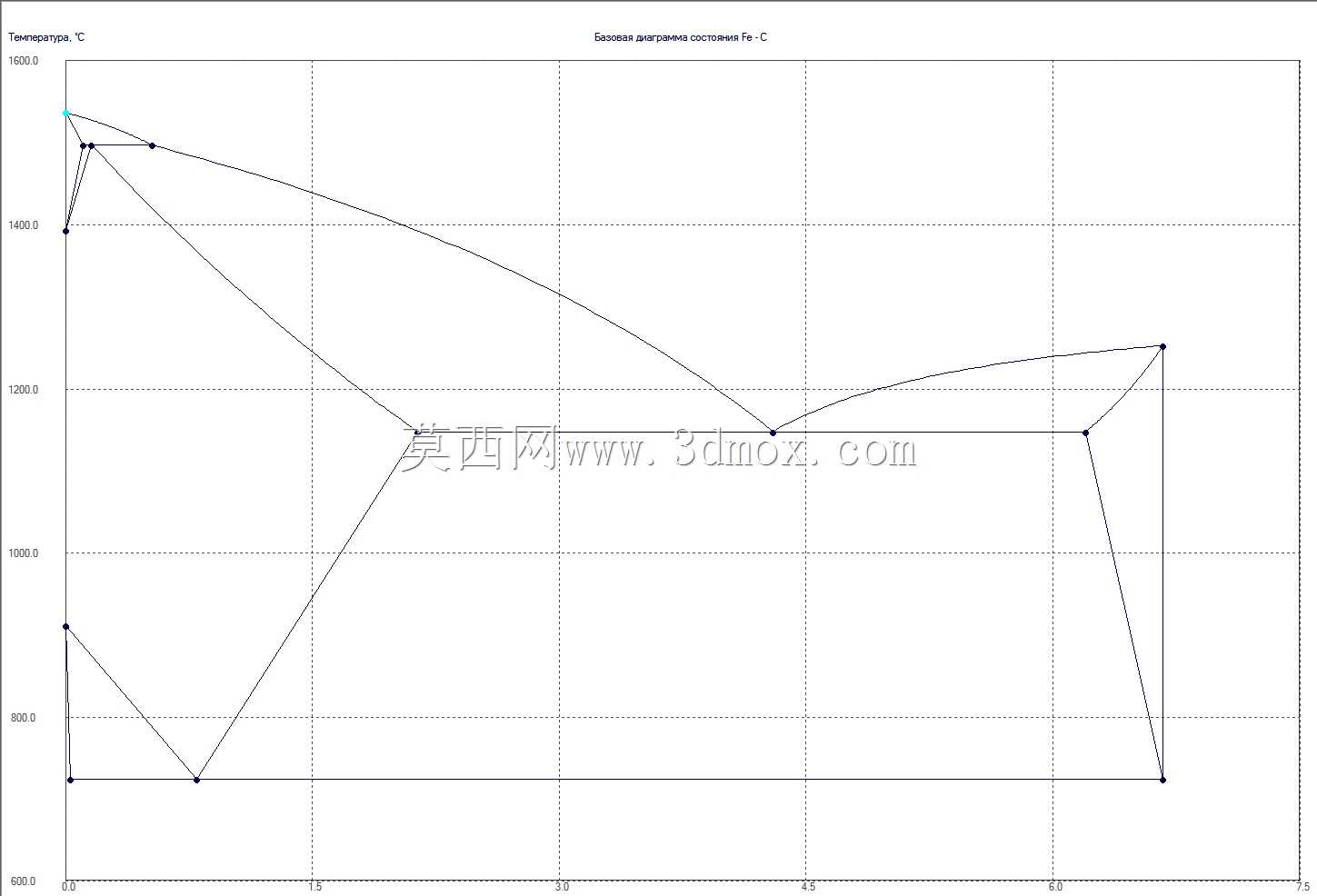

　　轴承盖底部的主体壁厚为12mm，而安装螺栓的凸台位置壁厚达到28mm，这种壁厚突变区域恰恰是缩孔缩松的高发位置，模拟时针对厚大部位的补缩通道做了单独的网格加密，把金属液在型腔内的流动速度、温度梯度变化和实际砂型的导热系数做了绑定计算，没有采用默认的理想砂型参数。在实际铸造生产场景里，这类轴承盖铸件采用的是树脂自硬砂造型，砂芯的发气量、退让性都会直接影响最终成型质量，模拟过程中把砂芯的排气路径、金属液充型时的紊流区域做了可视化呈现，能够直观看到金属液在绕过芯头位置时是否会出现卷气、夹渣的风险，提前调整内浇口的开设位置和倾斜角度，避免后续机加工后在密封面位置露出皮下气孔。针对应力和变形的计算，完全结合了铸件后续的热处理工艺路径，

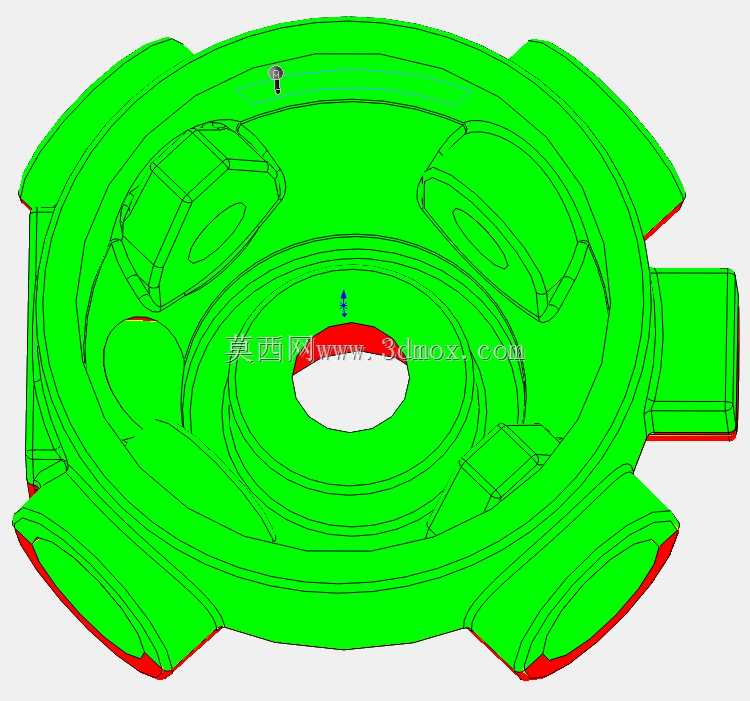

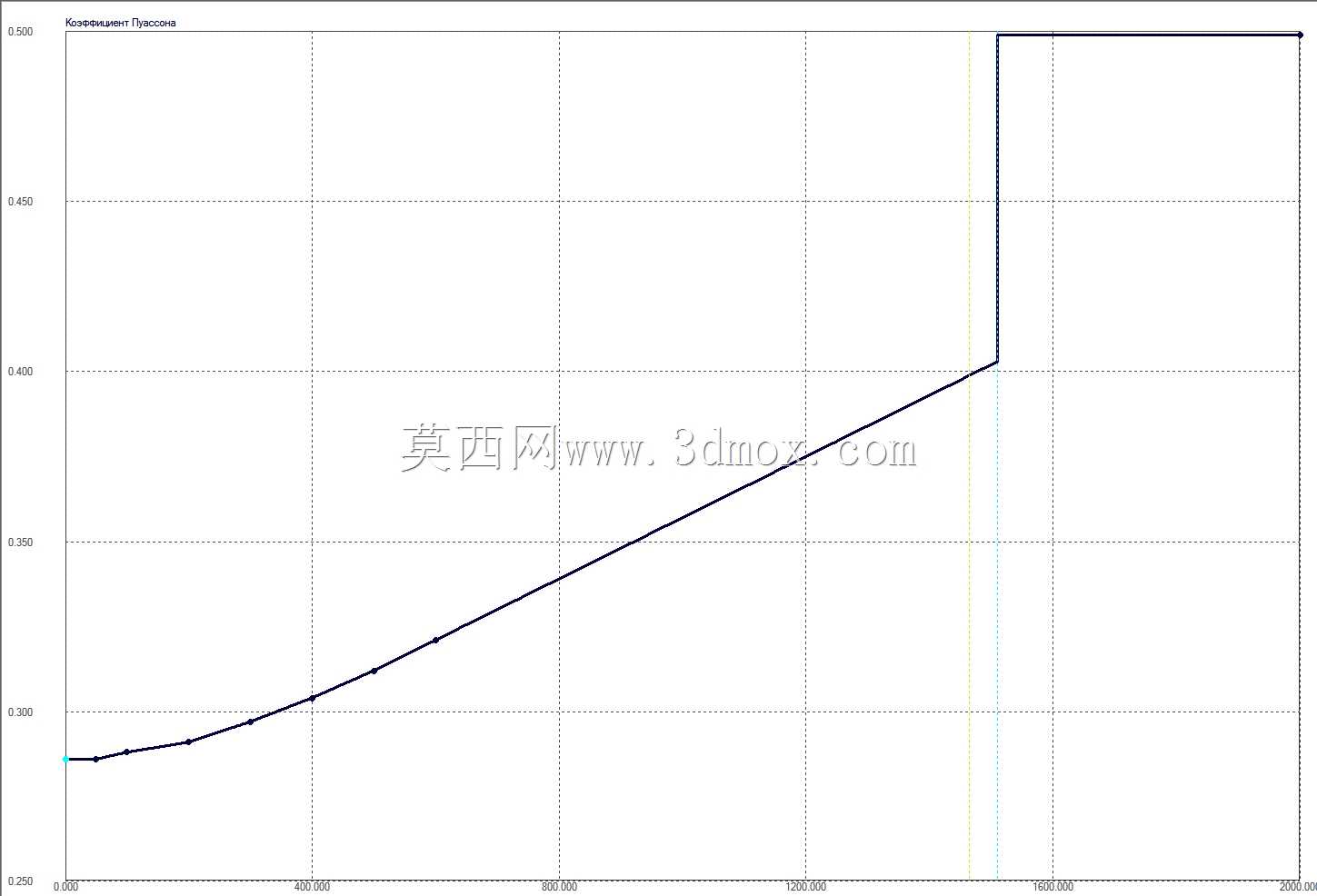

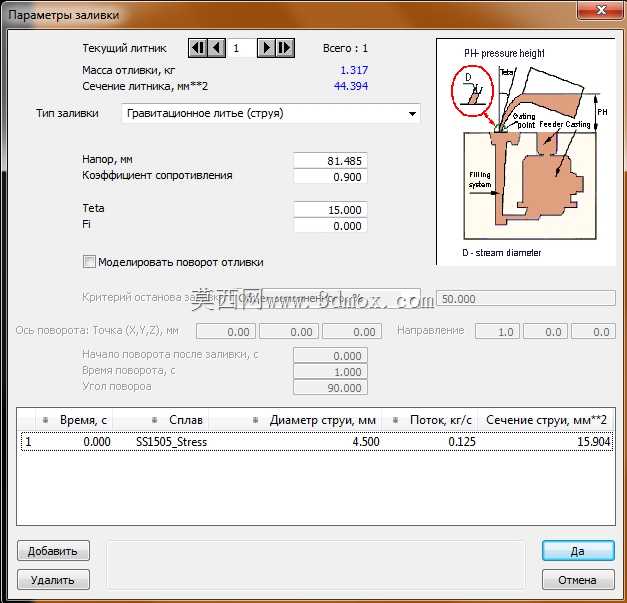

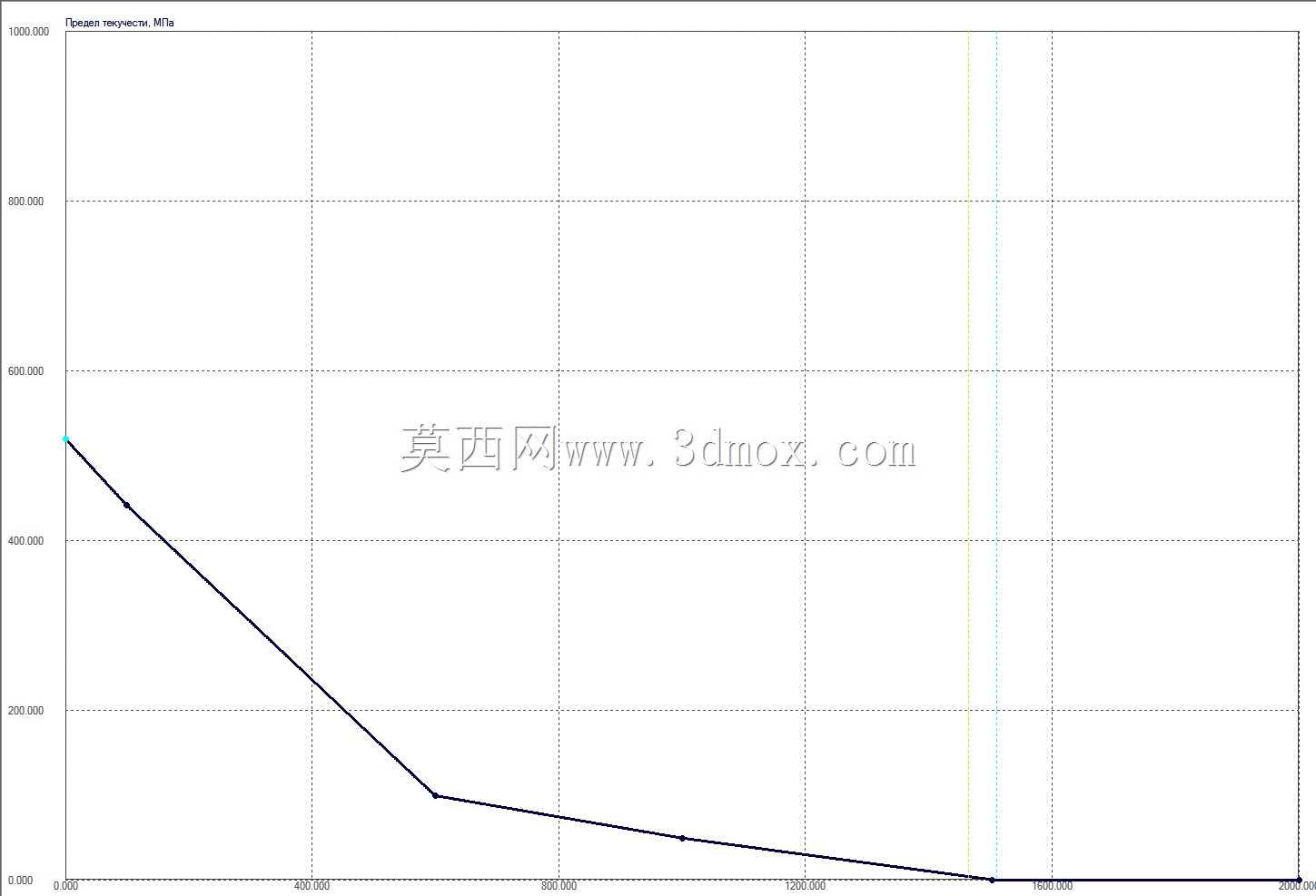

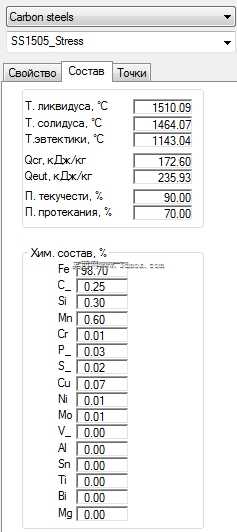

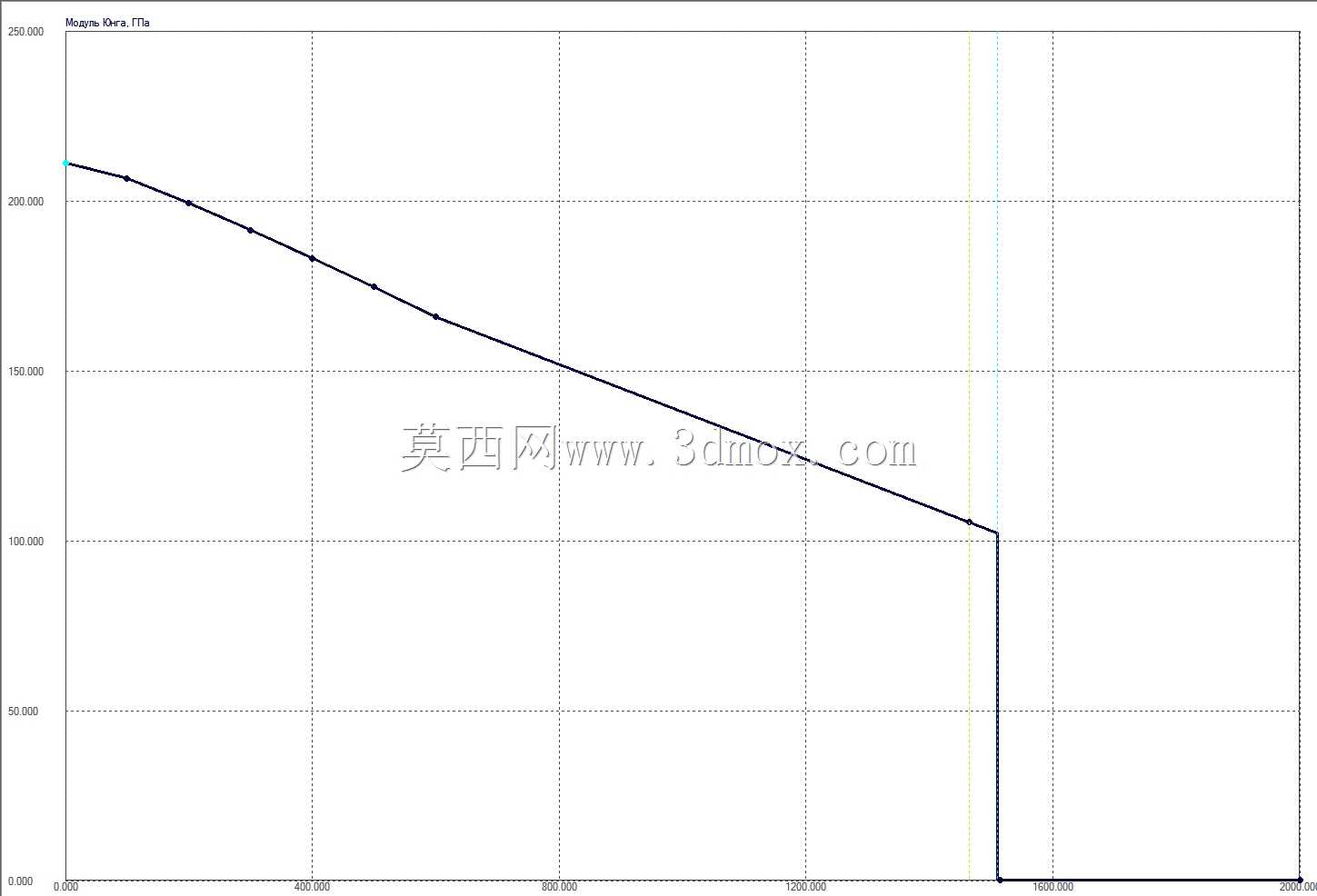

　　把开箱温度、冷却速率、铸型的约束阻力都纳入了计算维度，不是单纯计算凝固瞬间的应力值，而是模拟从浇铸完成到落砂、去应力退火全流程的应力演化，预测的变形量可以直接作为模具制作时的反变形量参考，减少后续试模阶段的尺寸修正次数。从安装边界来看，轴承盖底部的四个安装螺栓孔中心距公差要求为±0.08mm，模拟时特意把螺栓孔周围的凝固顺序做了调整，让厚大的凸台位置先于周边薄壁区域完成补缩，避免螺栓孔位置出现缩松导致机加工后螺纹强度不足。这套模拟方案没有停留在理论计算层面，所有的参数设定都匹配实际铸造车间的生产条件，比如金属液的出炉温度、浇铸时长、砂型的紧实率都和一线生产参数保持一致，计算得到的缺陷位置、应力集中区域、

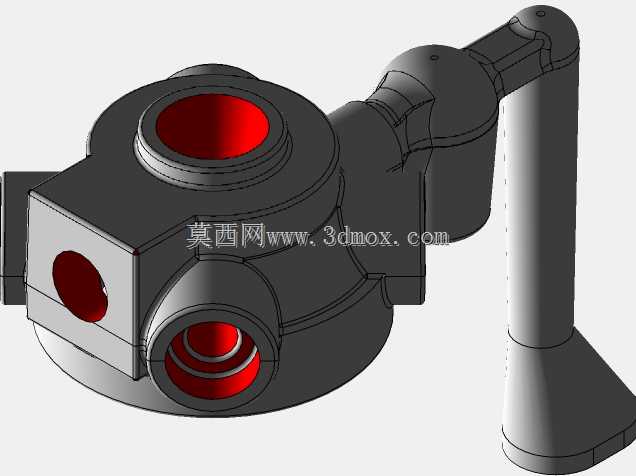

　　变形趋势都可以直接指导工艺人员调整浇冒口位置、增设冷铁、优化排气通道，把试模阶段的废品率控制在较低水平。对于从事铸造工艺设计、结构件三维建模的从业者来说，这套模拟结构可以清晰展示铸造工艺参数和最终铸件质量之间的对应关系，能直观看到不同壁厚、不同浇铸位置下金属液的充型状态，理解残余应力产生的具体位置和变形方向，在后续设计同类轴承盖、端盖类铸钢件时，可以提前规避常见的工艺缺陷，不需要完全依赖现场反复试错来调整工艺方案。
