砂型铸造用金属砂箱结构设计

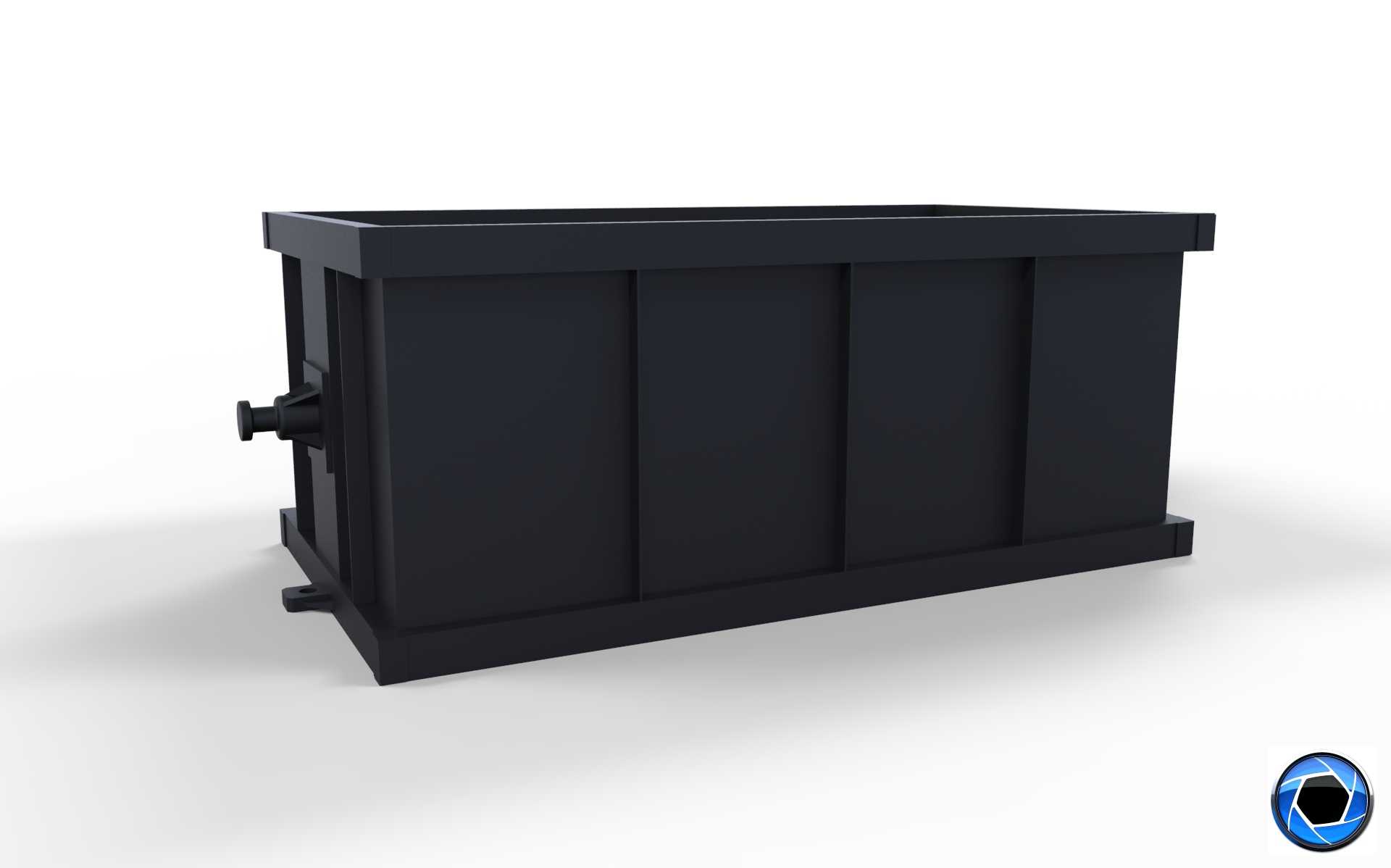

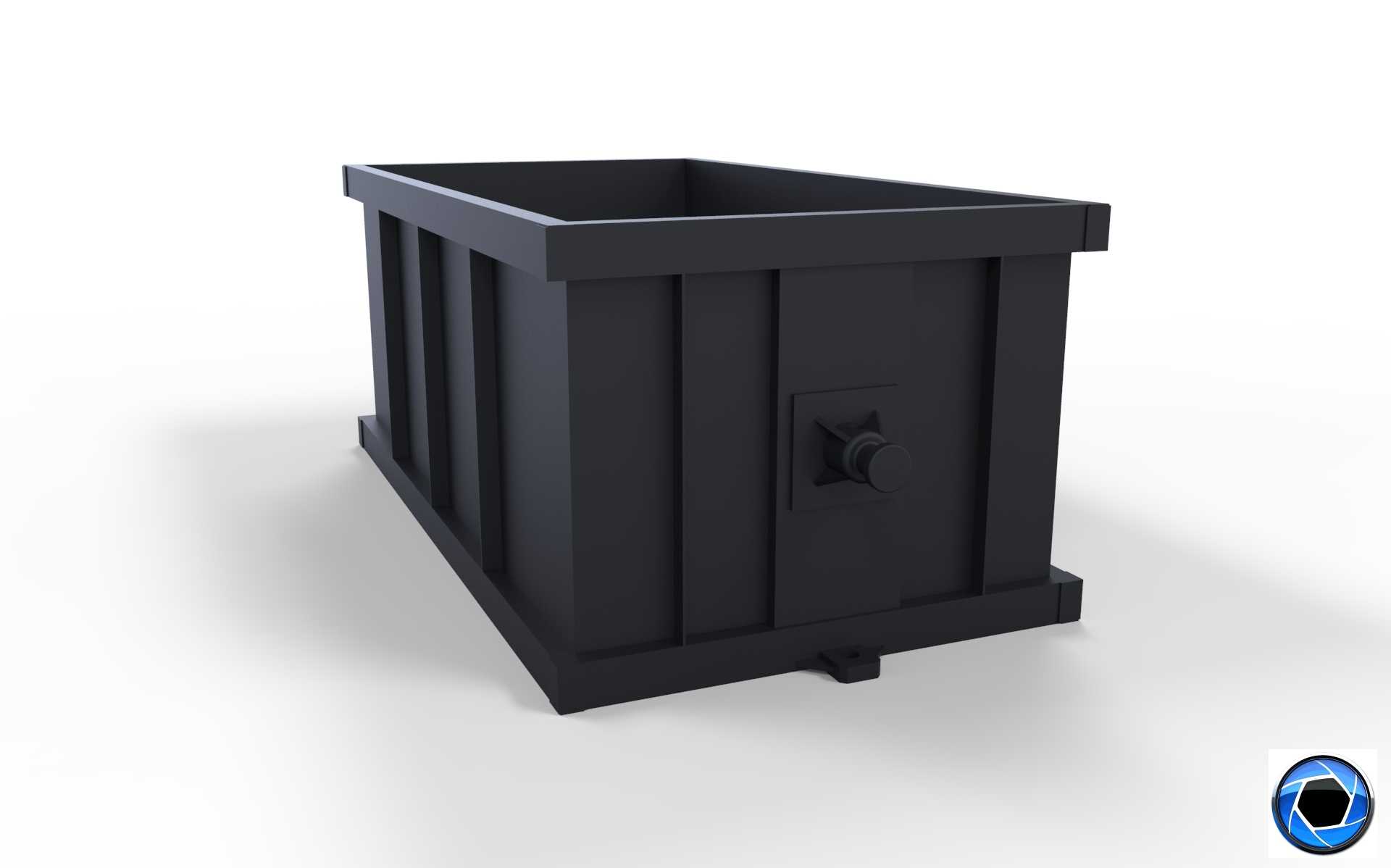

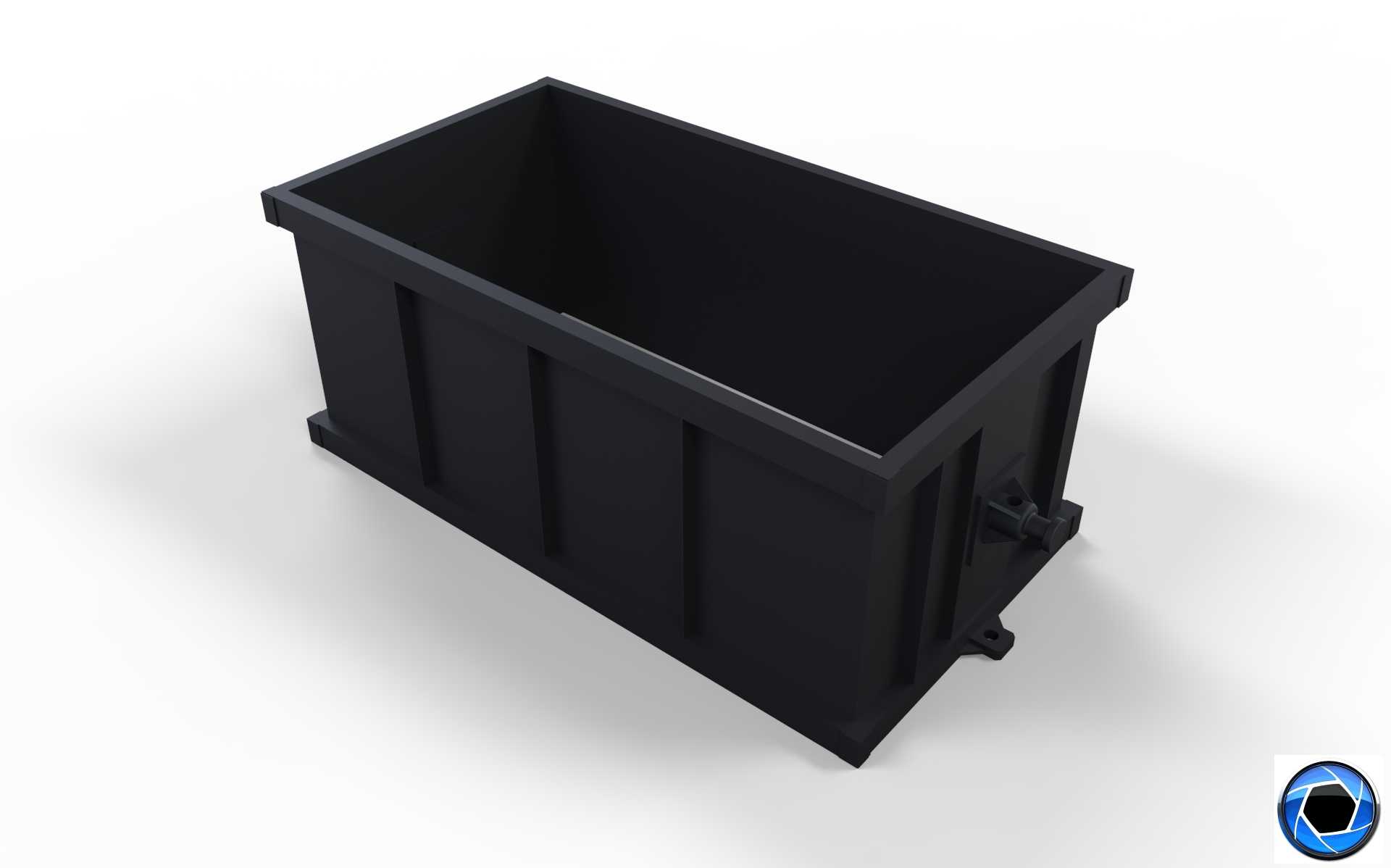

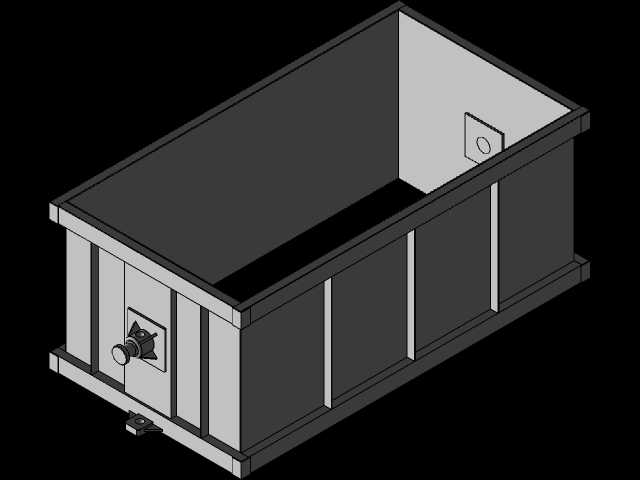

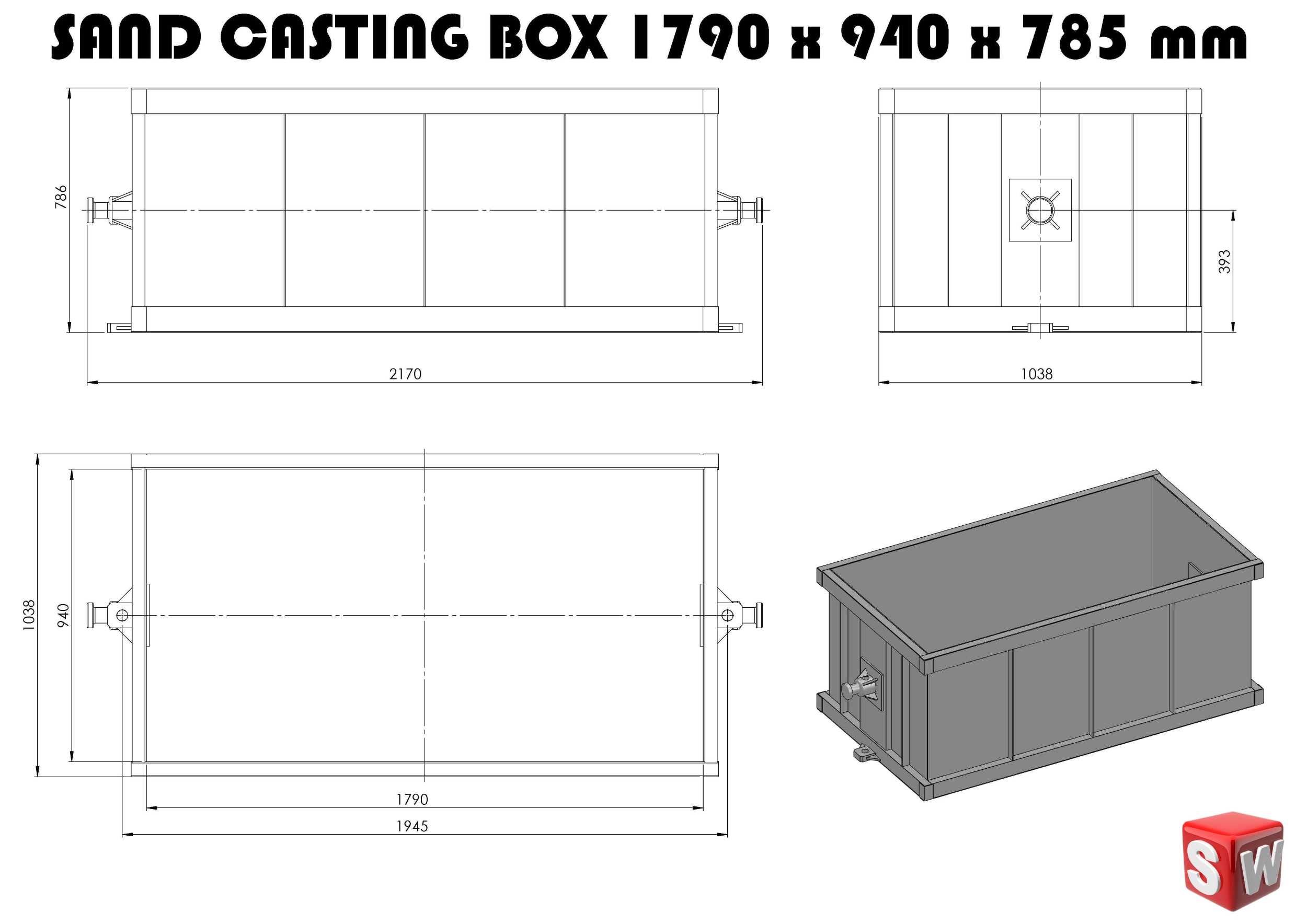

砂箱是砂型铸造生产环节中不可或缺的工艺装备，主要用于容纳和紧固型砂，在造型、合箱、浇注、落砂全流程中支撑砂型，避免砂型在搬运、翻转、金属液充型过程中出现塌箱、跑火、尺寸偏移等问题，直接决定铸件的成型精度与生产安全性。这款砂箱采用钢板焊接结构，整体为敞口箱型设计，外侧设置多道竖向加强筋，可有效抵消型砂紧实过程中的侧向胀力，以及浇注时金属液受热产生的型砂膨胀应力，避免箱壁变形导致砂型错边。箱体两端配置对称的锁紧定位结构，合箱时可快速实现上下箱的精准对位，锁紧后能承受翻转、起吊过程中的载荷，防止上下箱错位产生铸件飞边或尺寸超差。从尺寸边界来看，砂箱内部有效作业尺寸为1790mm×940mm×785mm，外部最大轮廓长度2170mm、宽度1036mm、高度785mm，选型时需匹配对应吨位的造型机作业台面尺寸，同时预留足够的起吊操作空间，确保车间天车吊运时不会与周边设备产生干涉。设计过程中优先考虑了铸造车间的实际作业工况，箱壁厚度经过受力核算，既能满足反复使用的结构强度要求，又避免了不必要的材料冗余增加箱体自重，降低工人操作与吊运的负荷。箱体侧面的吊轴结构经过载荷校核，可承受满箱型砂与铸件的总重量，起吊时受力均匀，不会出现箱体倾斜导致砂型开裂的问题。箱口平面经过机加工处理，平面度控制在工艺要求范围内，合箱时可保证分型面贴合紧密，有效减少浇注时的跑火风险。这类大尺寸砂箱主要适配中大型铸铁、铸钢件的生产，比如泵壳、阀体、设备基座类铸件的批量或单件生产，可匹配手工造型或简易机器造型的生产模式，结构坚固耐用，维护成本低，在通用机械铸件生产车间的适配性较强。设计时还考虑了落砂环节的操作便利性，箱体结构无多余的封闭死角，落砂时型砂可快速从箱内倒出，减少人工清理的工作量，同时焊接结构的砂箱在出现局部磨损或变形后，可通过补焊、校形的方式快速修复，大幅延长工装的使用寿命，降低铸造生产的工装投入成本。
