航空机身环形承力骨架结构设计

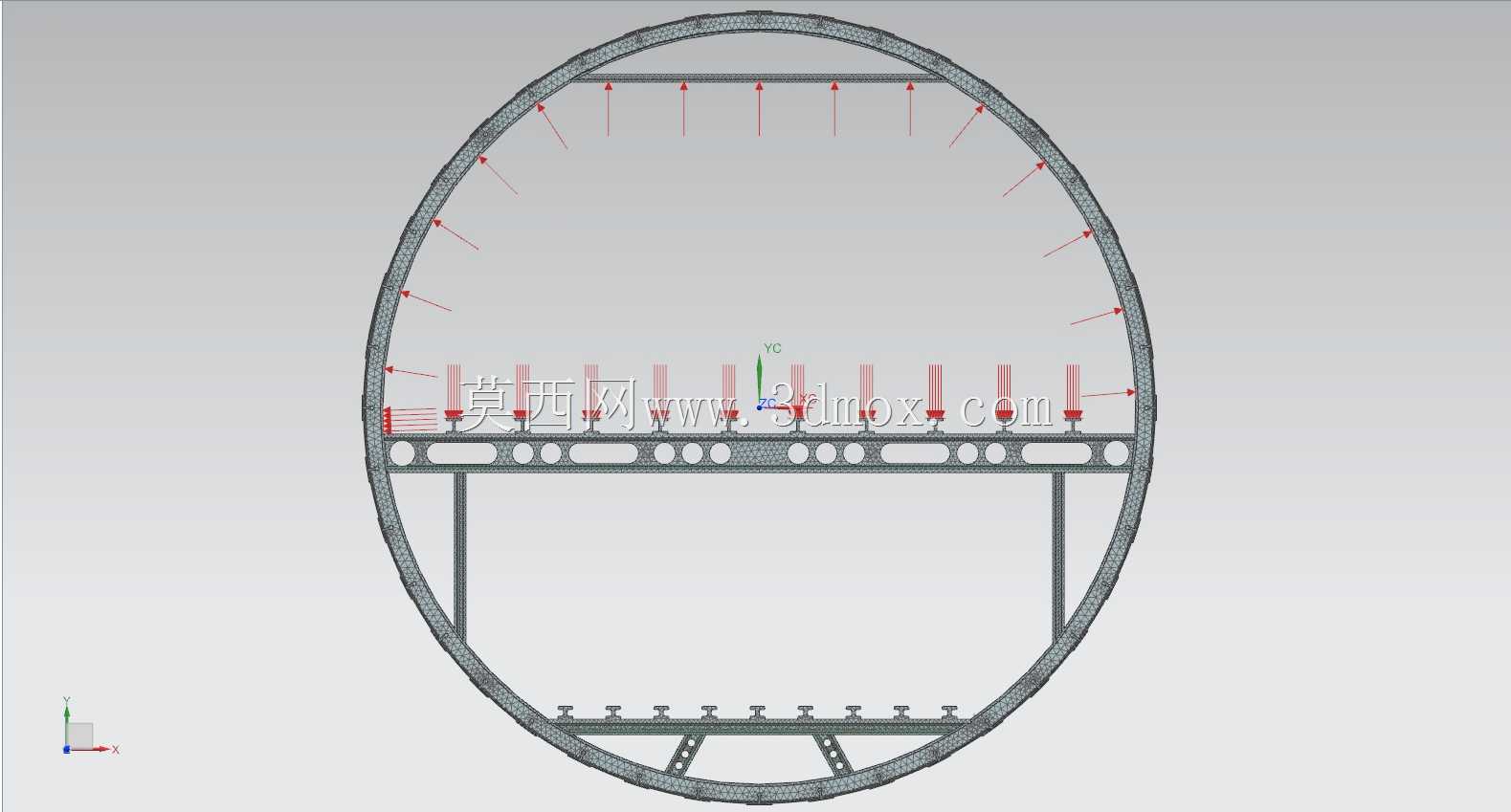

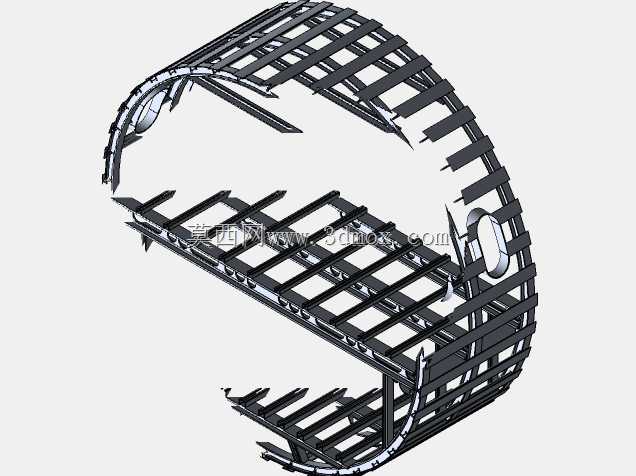

该结构为航空飞行器机身段的核心承力骨架，主要应用于民用支线客机、通用航空固定翼飞机的中段机身装配场景，承担机身蒙皮传递的气动载荷、舱内设备挂载载荷以及飞行过程中的增压压差载荷，是保障机身结构完整性与飞行安全的核心承载部件。在实际飞行工况中，该环形骨架需要承受多方向复合载荷：平飞阶段承担机身自重与升力传递带来的剪切载荷，机动飞行时承受俯仰、偏航动作带来的交变弯矩，高空巡航阶段还要平衡客舱增压带来的环向拉应力，同时为机身内部的管线敷设、内饰安装、机载设备固定提供可靠的安装基准。该骨架采用整体环形闭合设计，外轮廓为适配机身气动外形的类椭圆截面，沿环向均匀布置多组径向支撑筋条，筋条末端预留蒙皮铆接定位点，能够将局部集中载荷快速分散至整个环向结构，避免应力集中引发的结构疲劳。骨架中部设置横向承力横梁，横梁上开设多组标准化安装孔位与减重孔，既可以作为客舱地板的安装支撑基础，也能为座椅滑轨、机载设备支架提供统一的安装接口，在保证结构强度的前提下最大化降低结构自重。下部设置三角加强支撑结构，连接环形框底部与横向横梁，针对机身起降阶段的冲击载荷进行强化设计，提升下部结构的抗冲击能力。设计过程中优先遵循等强度设计原则，对环向不同位置的筋条截面尺寸进行差异化匹配：受气动载荷较大的上半环区域筋条截面更大、排布更密，承担设备挂载的中部横梁采用变截面设计，安装接口位置做局部加厚处理，非承力区域通过开设规则减重孔去除冗余材料，实现结构强度与自重的最优平衡。在安装边界设计上，该环形骨架的轴向端面预留多组周向均布的对接法兰孔，可与相邻机身段的环形框通过紧固件精准对接，径向定位公差控制在极小范围内，保证机身整体的同轴度与气动外形连续性；所有安装孔位均采用统一的航空标准件规格，便于现场装配与后期维护更换，骨架内侧预留的走线卡槽可规整布置机身内部的液压管线、电缆与通风管路，避免管线与结构件发生运动干涉。
