带流场仿真效果的方程式赛车整车结构

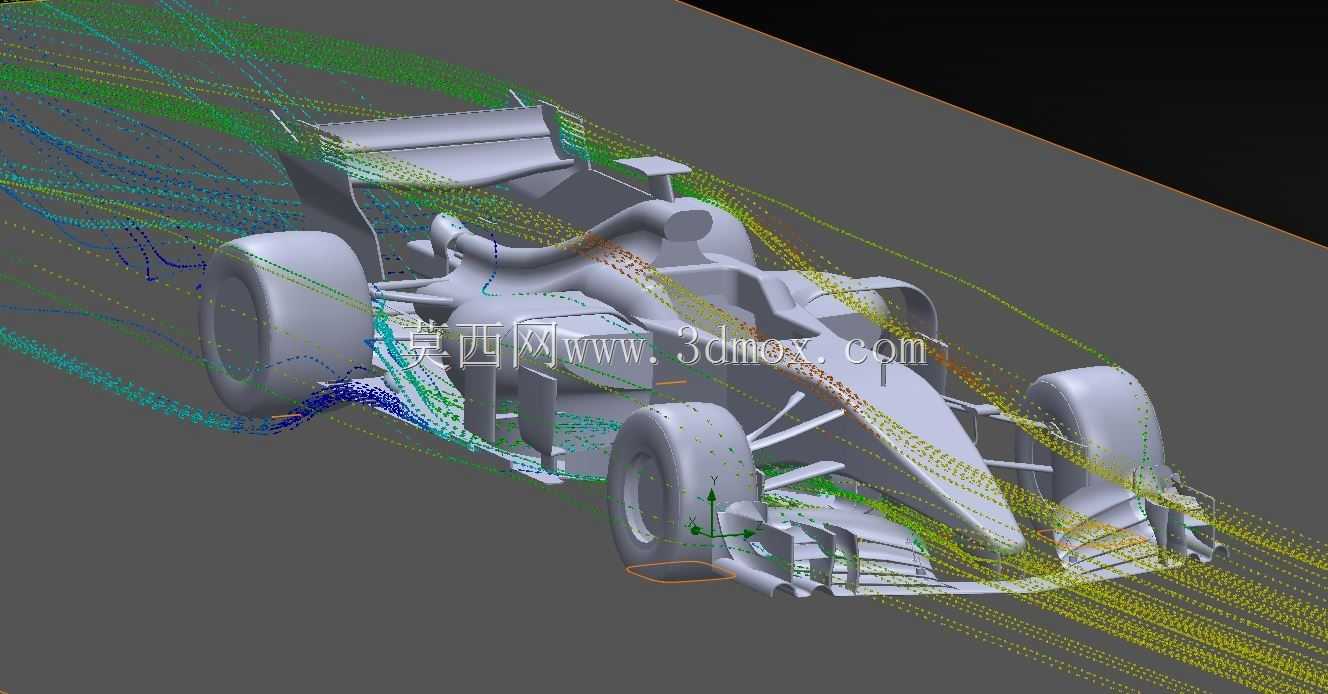

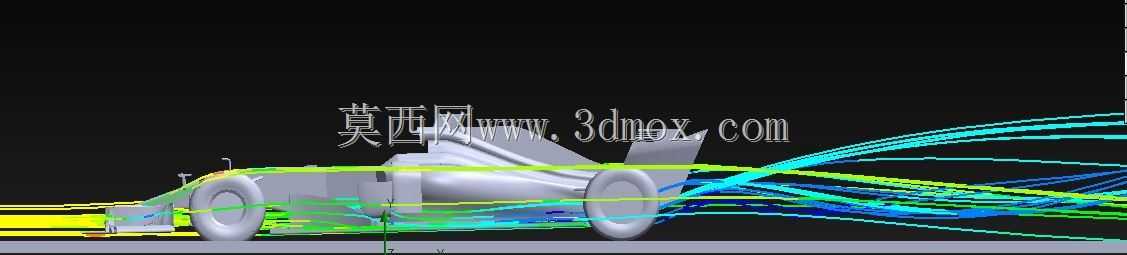

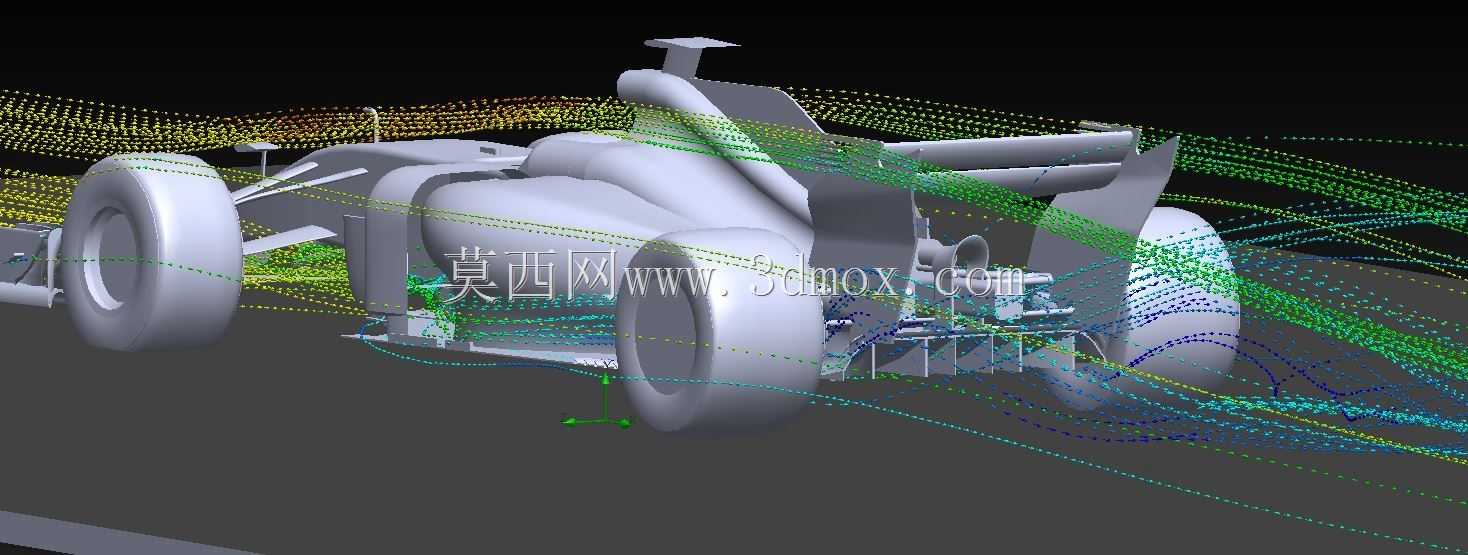

这套模型还原了方程式赛车的整车结构，同时附带了外部空气流场的仿真可视化效果，能直观看到车辆行驶过程中气流绕经车身的走向、分层与涡流分布，对于赛车空气动力学套件的设计验证有直接参考价值。从结构布局来看，模型完整呈现了开放式车轮的经典方程式赛车构型，前后轮均外露于车身主体之外，前翼、尾翼、侧箱、扩散器等空气动力学部件的安装位置与相对尺寸都做了精准还原，没有做过度的简化处理，各部件之间的安装间隙、连接边界都符合实际赛车的装配逻辑。在实际赛事应用场景中，这类整车模型的核心作用是支撑空气动力学性能迭代，工程师可以通过调整前翼襟翼角度、尾翼攻角、侧箱导流片曲率，结合流场仿真结果判断不同工况下的下压力、风阻系数变化，平衡直道极速与弯道抓地力的性能需求。模型里的流场粒子轨迹用不同颜色区分了气流速度层级，绿色、蓝色、黄色的轨迹线分别对应不同流速区间，能清晰看到气流经过前翼后如何被导向侧箱散热口、如何沿着驾驶舱两侧流向尾翼，以及车轮周边产生的乱流如何被导流结构梳理，避免对后部扩散器的工作效率产生干扰。从结构设计思路上，模型的车身主体采用了窄体驾驶舱布局，驾驶舱后方的动力单元区域做了收敛式设计，尽可能缩减迎风面积的同时，预留了散热系统的气流通道，侧箱的曲面造型完全服务于气流导向需求，没有多余的装饰性结构。前后悬架的摆臂、拉杆结构也做了建模还原，这些外露的结构件本身也是空气动力学设计的一部分，模型里能看到悬架部件的截面形状做了流线型处理，减少高速行驶下的部件风阻，同时避免扰乱流经轮拱区域的气流。轮组部分的模型还原了宽幅热熔胎的外形尺寸，轮胎与轮拱、前翼端板的相对位置符合赛事规则的安装边界要求，轮胎周边的流场轨迹清晰显示了胎面转动带来的气流拖拽效应，这部分的仿真结果能为轮拱导流板、刹车通风导管的设计提供依据，既可以降低轮胎乱流对整车气动效率的影响，也能引导足够的气流流经刹车系统，满足长距离行驶下的散热需求。尾翼部分采用了多段式翼片结构，模型里能看到主翼、副翼以及端板的连接结构，端板上的导流开槽也做了还原，这些细节结构的作用是阻断翼片上下表面的气流串流，提升翼片的下压力生成效率，同时引导气流向上方扩散，减少尾流的真空区长度，降低后车跟随的风阻影响，这部分设计在场地赛的攻防场景中也有实际应用价值。底盘部分的模型虽然被车身覆盖，但从流场轨迹能看到扩散器区域的气流加速效果，扩散器的入口角度、通道宽度设计直接决定了车底气流的抽取效率，是整车下压力的重要来源，模型里的流场粒子在底盘区域呈现出明显的加速扩散趋势，符合地面效应的设计逻辑。在工程设计流程中，这类带流场可视化的整车模型可以作为结构设计与气动设计协同的载体，结构工程师在设计悬架安装点、动力总成固定位时，可以参考气动部门给出的流场分布结果，避开核心气流通道，避免结构件突出到高速气流区域产生额外风阻；气动工程师也可以根据结构件的实际安装边界，调整导流部件的造型，在满足结构强度与安装要求的前提下，最大化气动效率。模型里的各部件安装边界都做了明确的区分，没有出现部件干涉的情况，前翼与前悬架的间隙、尾翼与动力单元后盖的间隙、侧箱与轮组的间隙都符合实际装配要求，能直接用于后续的结构细化设计，也可以作为教学案例帮助初学者理解方程式赛车的气动设计逻辑，直观看到不同车身结构对气流走向的影响，避免纯理论学习的抽象感。
