天行者X8（机身）-参考曲线/Geomagic Design X教程

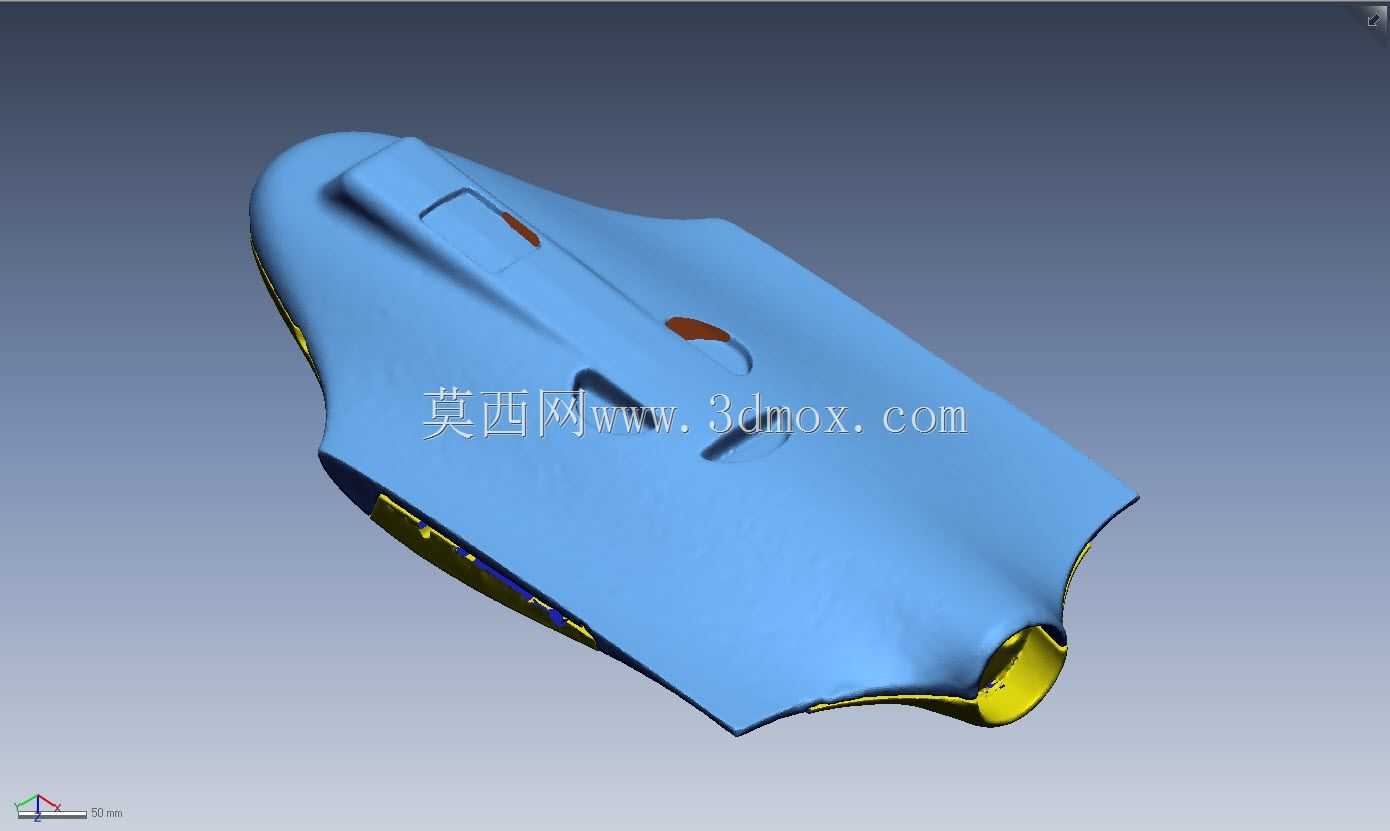

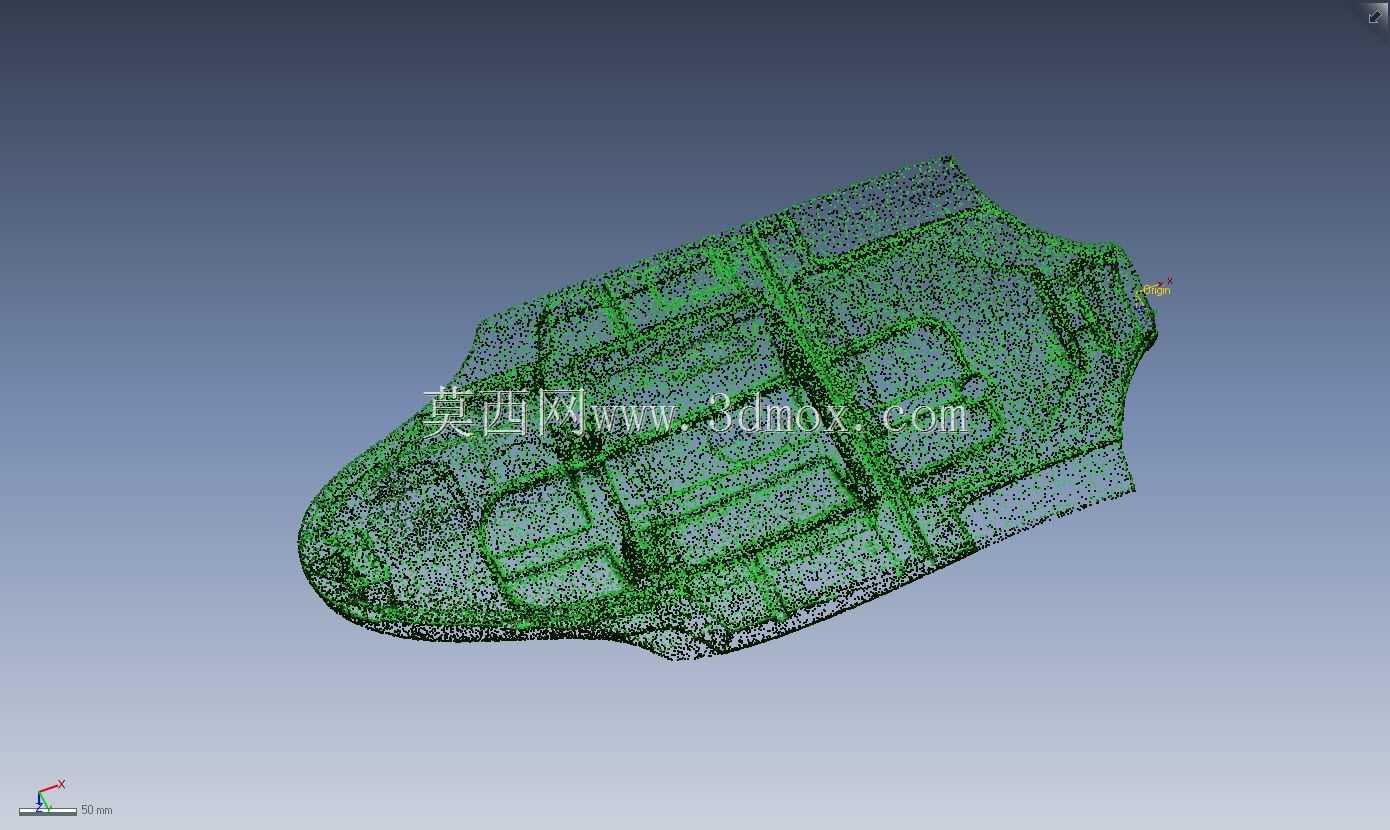

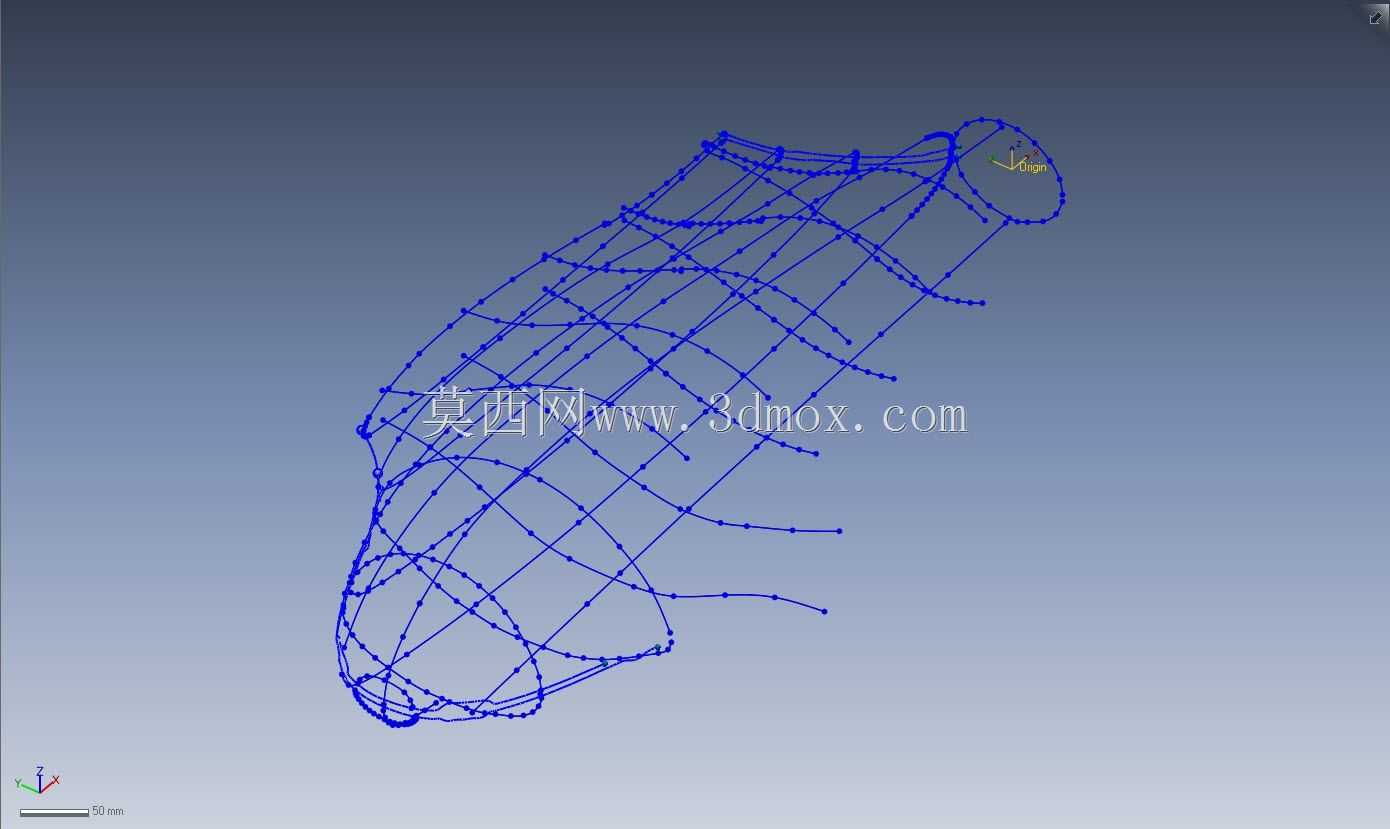

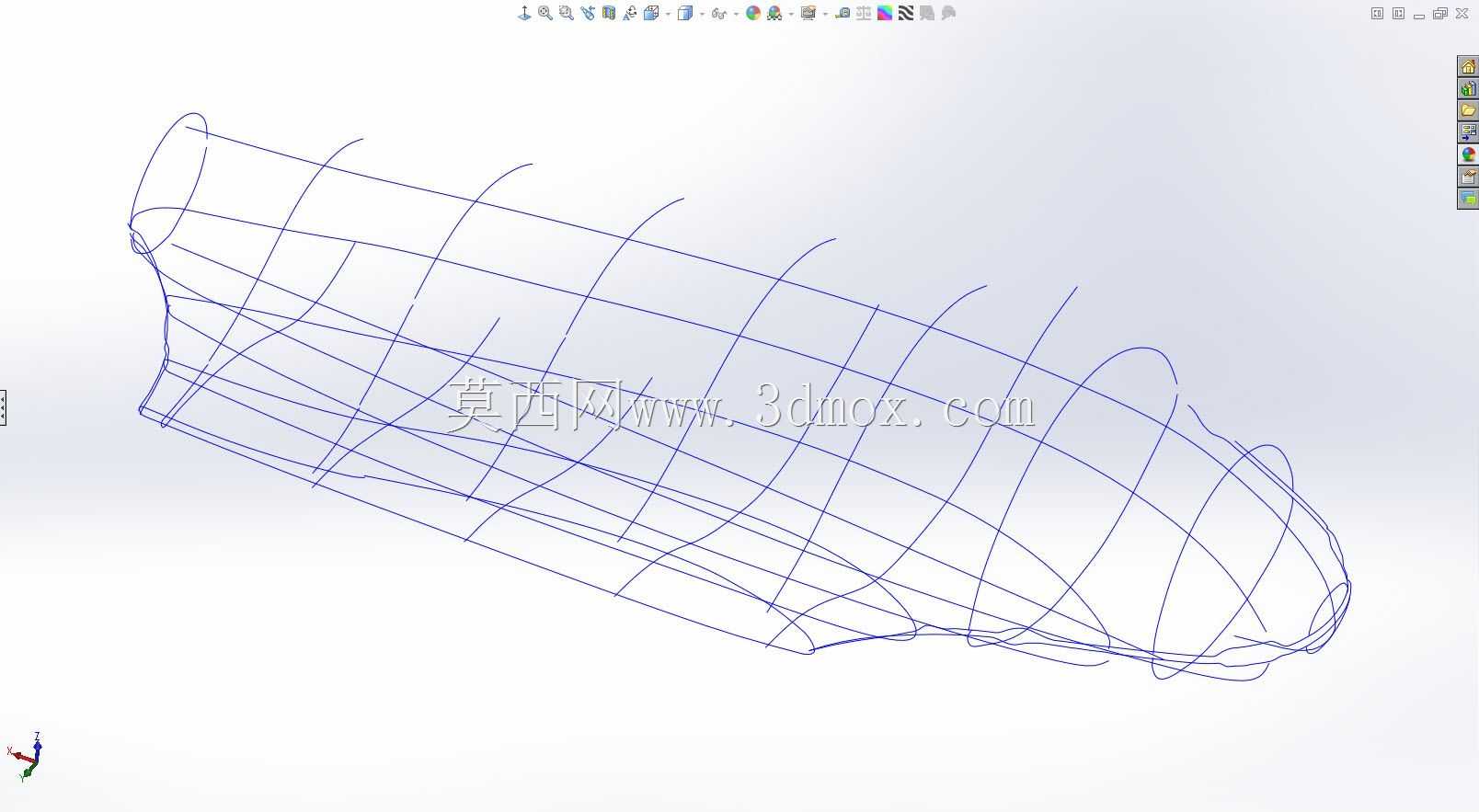

你好！我想了很久，还是决定参考型号天行者X8。让我们从机身开始。这项工作将给你一个如何处理三维扫描文件的小概念。你将掌握Geomagic Design X的初步技能，然后将其转换为SolidWorks，并导出为通用的3D格式。大约一年前，我收到一份订单，要求转换FPV（UAV）天行者X8的扫描模型。我已经完成了这个任务，现在我在SolidWorks中有了一个完整的模型。但出于某些原因和对给我这份工作的人的尊重，我不能把SolidWorks模型发给大家。对不起。转换的简要概述，你可以从下面的视频链接看到watch?v=5Mpd69lPStU . STL格式的扫描也可以在Dihydrones网站上公开获得。如果你尝试的话，你可以自己找到它们。在这篇文章中，你将在扫描模型的横截面和纵截面中找到包含提取的参考曲线的文件。这些曲线以不同的格式（.DXF、.IGS、.STEP、.xut）存储，以便在不同的CAD系统中打开。当然，这些曲线远非理想，但是，如果你愿意，你可以做得更好。你会有一个完整的天行者模型。让它成为你的挑战吧！更多关于曲线提取的全过程，你可以在我的YouTube频道上观看视频。谢谢，祝你好运！Всем привет!Я долго думал и все-таки решил сделать справочные материалы на модели 天行者X8。Начнем с фюзеляжа.Эта работа даст вам небольшое понятие о том, как работать с отсканированными 三维файлами. И вы обретете начальные навыки работы в 地质设计Xс последующим трансфером в SolidWorks公司и экспортом в универсальные 三维форматы.Немного о том, как я получил эту STL公司-модель. Около года назад мне поступил заказ на конвертацию отсканированной модели FPV（无人机）天行者X8。Я выполнил это задание, и теперь у меня есть полноценная модель в SolidWorks公司。Но по некоторым соображениям и уважению к человеку, который мне предоставил эту работу, я не могу отправить модель SolidWorks公司в общий доступ. Извините.С кратким обзором конвертации вы можете ознакомиться из видео по следующей ссылке watch?v=5Mpd69lPStU . Также отсканированные файлы в формате STL公司находятся в общем доступе на сайте 二氢酮。Вы сможете найти их сами, если постараетесь.В данном посте вы найдете файлы с извлечёнными справочными кривыми в поперечных и продольных сечениях отсканированной модели. Эти кривые были сохранены в различных форматах (.DXF、.IGS、.STEP、.X\T）для удобства открытия в различных 计算机辅助设计системах. Конечно эти кривые далеки от идеала, но, при желании, вы сможете сделать это лучше. И у вас будет полноценная модель 天行者。Пусть это будет вызовом для вас!Еще с полным процессом извлечения кривых вы сможете ознакомиться из видео на моем YouTube网站канале.Спасибо, и удачи!
