轻木构架式航模固定翼机翼结构设计

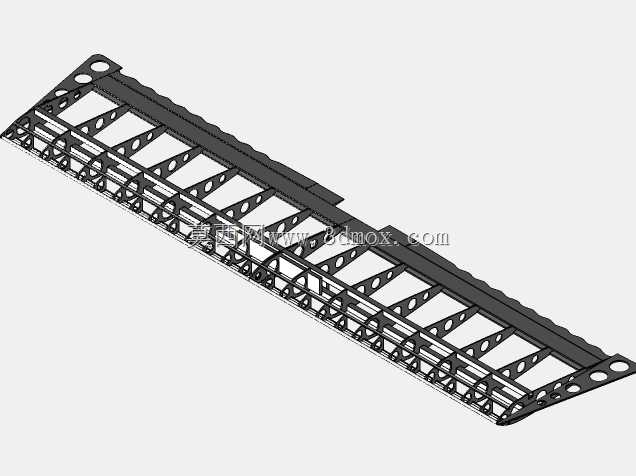

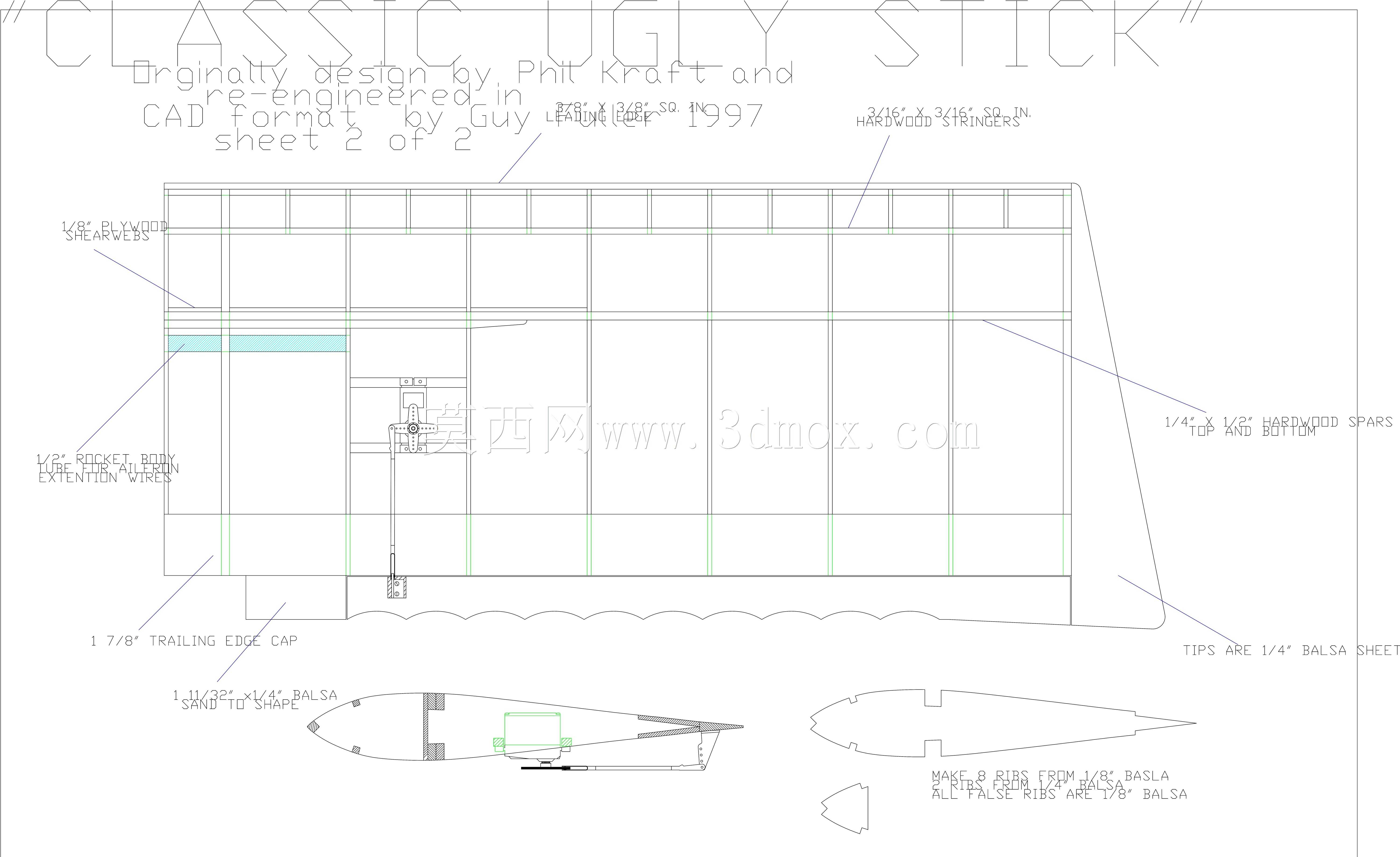

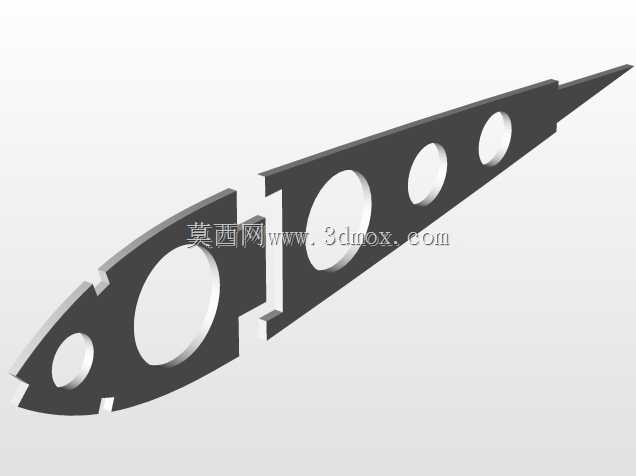

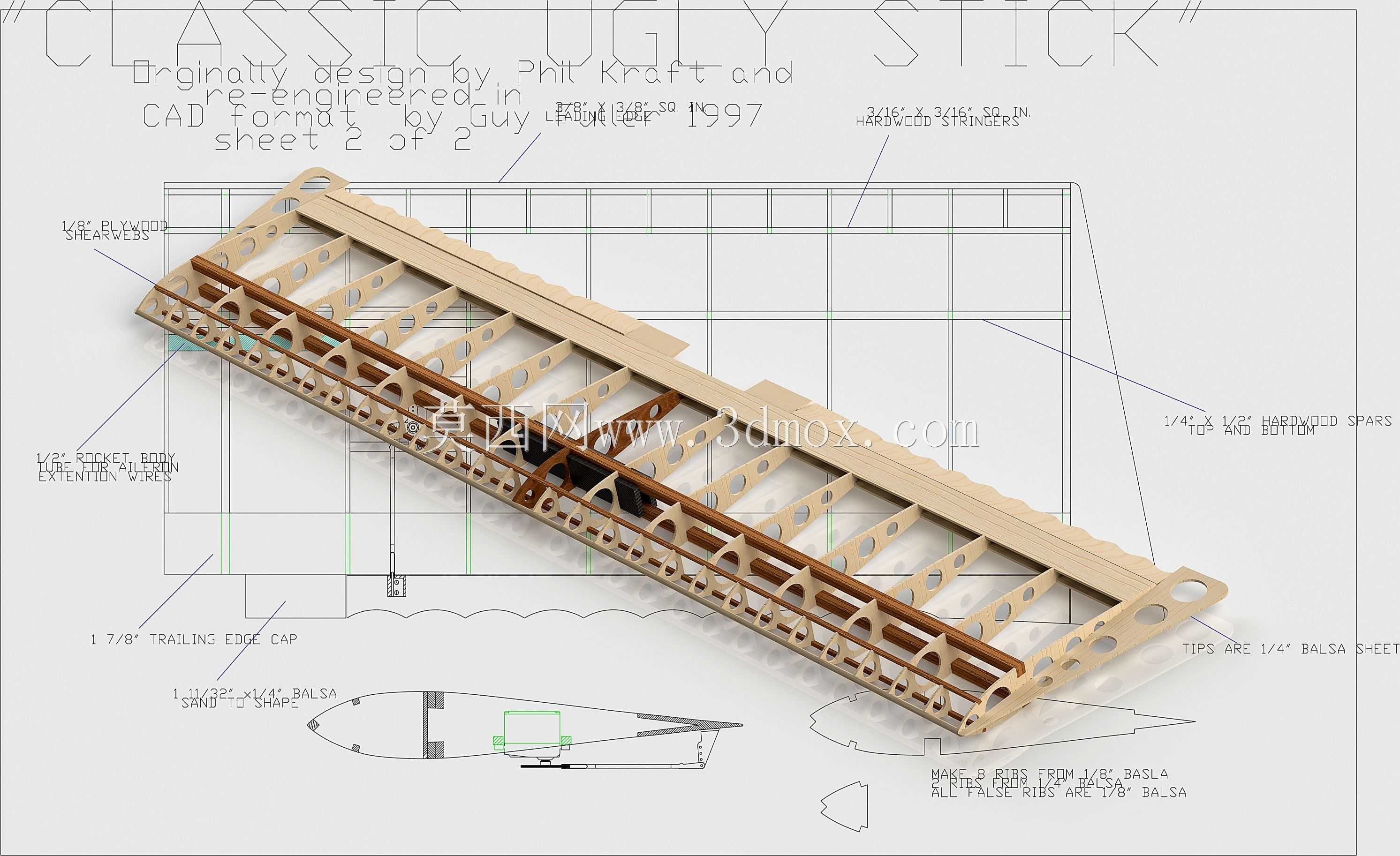

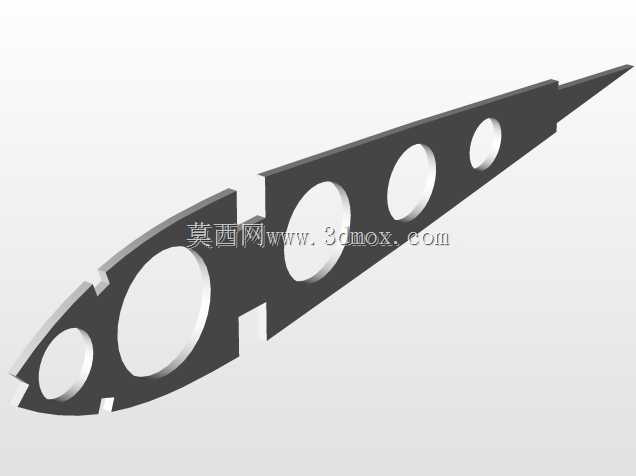

该结构为轻木材质的固定翼航模机翼，主要应用于小型遥控航空模型的飞行升力提供场景，是航模飞行系统中直接决定气动效率、飞行稳定性与载荷承载能力的核心部件，适配入门级练习航模与休闲特技航模的装机使用需求，能够在低速飞行状态下提供充足升力，同时兼顾结构减重与抗扭抗弯性能，满足日常航模飞行、训练、休闲特技动作的结构强度要求。该机翼采用经典的构架式设计思路，整体以条状轻木搭建承力骨架，沿翼展方向布置多组平行翼肋，翼肋按照选定的低速翼型轮廓切割成型，精准勾勒机翼的气动外形，保证翼面曲线顺滑无突变，降低飞行过程中的压差阻力；翼梁采用上下双层布置的高强度轻木条作为主承力结构，承担飞行过程中产生的弯曲载荷，翼肋之间设置斜向支撑条与横向隔档，形成稳定的桁架结构，大幅提升机翼整体的抗扭刚度，避免大迎角飞行或者特技动作时机翼发生扭转变形影响气动效率。机翼前缘采用成型轻木封边结构，后缘设置薄型轻木尾条，既保证了翼型前后缘的轮廓精度，也为后续蒙皮覆盖提供平整的附着基础；机翼根部设置对接安装孔位，能够与航模机身的机翼插接座精准配合，保证左右机翼安装后对称度符合飞行要求，机翼外段预留了副翼舵面的安装铰接位置，可直接配套安装舵面与操纵连杆，无需额外对骨架进行二次切割修改。从安装边界来看，该机翼为单段式平直翼结构，展弦比适配中小型航模的机身尺寸，安装时仅需将根部插销对准机身插座完成固定即可，整体重量控制在轻木航模的合理区间，不会给整机带来过多的载荷负担，骨架的镂空设计在保证结构强度的前提下最大化去除了非必要材料，既降低了整机起飞重量，也为后续内部走线、减重调整预留了充足的操作空间，蒙皮覆盖后可形成完整的光滑翼面，在低速飞行场景下具备优秀的升阻比表现，能够适配多种动力配置的固定翼航模装机使用。
