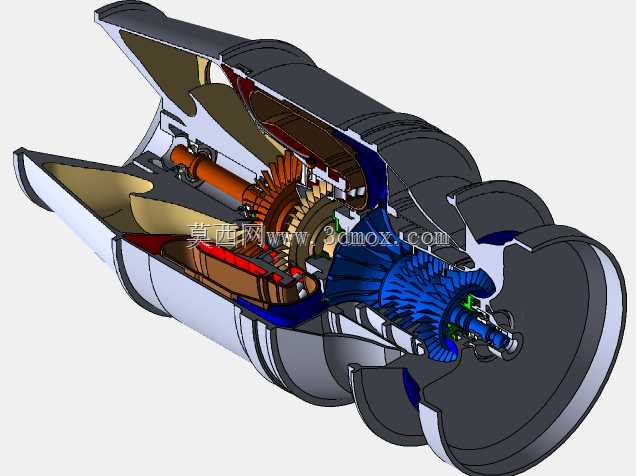

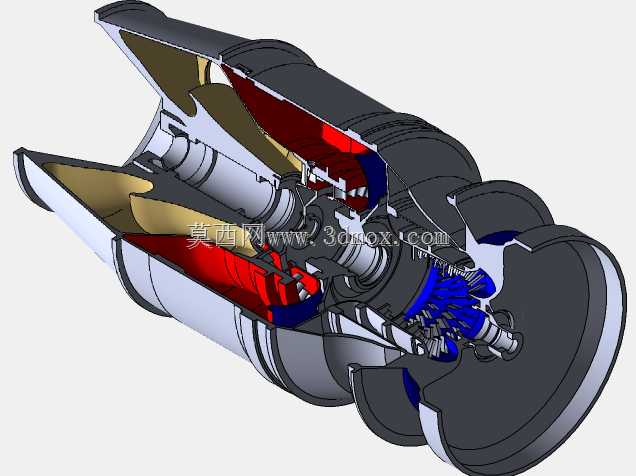

普拉特惠特尼PT6A114A涡桨发动机剖视结构

该款航空涡桨动力装置主要面向通用航空固定翼飞机场景提供动力输出，可适配通勤类小型客机、农林作业飞机、通用航空教练机等多种机型，在短途支线运输、农林植保喷洒、飞行学员培训、航空物探作业等场景中承担核心动力输出功能，能够在中低空飞行工况下保持稳定的功率输出，适应复杂多变的野外起降环境与不同海拔的作业需求。从功能特性来看，该动力装置采用经典的自由涡轮式涡桨结构布局，前部减速输出端可将涡轮转子的高转速转化为适配螺旋桨的低转速大扭矩输出，中部压气机段通过多级轴流加离心的组合压气结构提升进气压缩效率，后部燃烧室与涡轮段通过燃油燃烧的能量膨胀驱动压气机转子与动力涡轮独立运转，既保证了压气机工作工况的稳定性，也让动力输出的调节响应更为灵活，可适配不同飞行状态下的螺旋桨功率匹配需求。在设计思路上，该剖视结构完整还原了整机内部的传动链路与气路走向，清晰呈现了从进气道吸入空气、经压气机压缩进入燃烧室与燃油混合燃烧、高温燃气驱动两级涡轮做功后从排气段排出的完整工作流程，同时还原了内部齿轮传动系统、轴承支撑结构、油路布设通道的相对位置关系，能够直观展现各功能部件的装配逻辑与运动配合关系，可用于航空动力结构教学、发动机维修拆装培训、航空类科普展示等场景。从安装边界与尺寸适配来看，该动力装置采用紧凑的星型布局缩减径向尺寸，前部安装法兰可直接对接螺旋桨调速器与安装架，侧面预留的燃油管路、滑油管路、传感器接口位置完全匹配实机安装规范，整机轴向长度与径向直径的比例适配多数小型通用飞机的发动机舱安装空间，无需对机身安装结构做大幅修改即可完成适配，安装节的位置设计充分考虑了飞行过程中的振动传递与载荷承载需求，可承受不同飞行姿态下的扭矩载荷与惯性载荷，保证动力装置在全飞行周期内的安装可靠性。
