汽车发动机用涡轮增压器结构设计

项目分类:3D模型 发布时间:2021-05-08 ID:163721
  • 汽车发动机用涡轮增压器结构设计
  • 汽车发动机用涡轮增压器结构设计
  • 汽车发动机用涡轮增压器结构设计
  • 汽车发动机用涡轮增压器结构设计

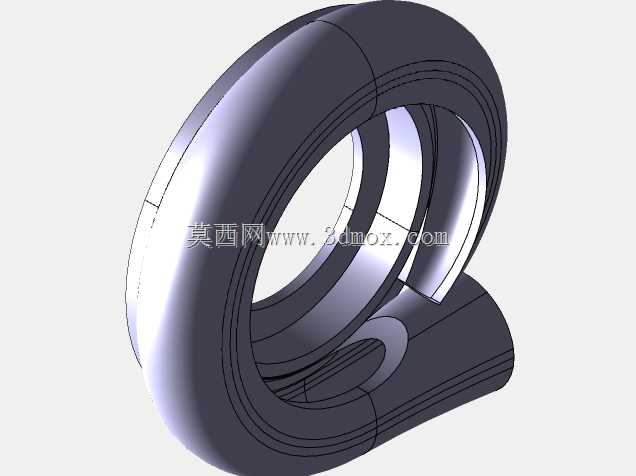

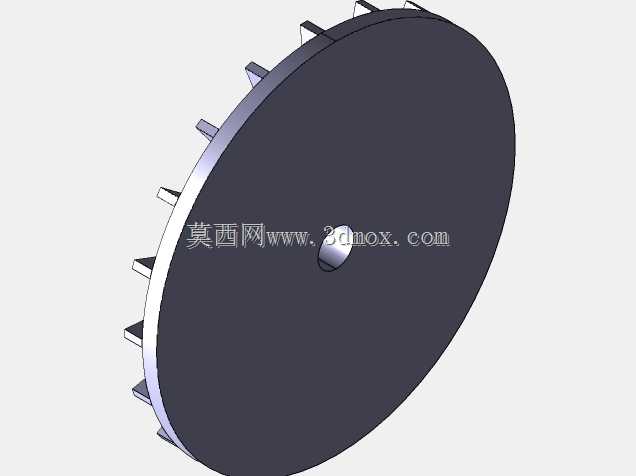

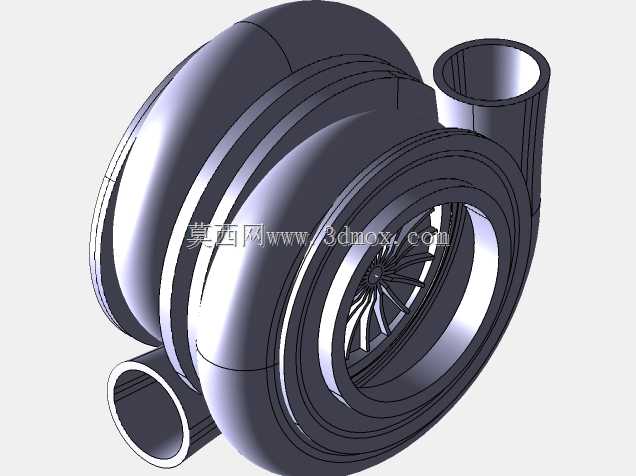

这款涡轮增压器主要面向民用乘用车、轻型商用车的小排量内燃发动机配套场景,是发动机进气系统的核心增压部件,核心作用是通过压缩进入气缸的空气,提升发动机的充气效率,在不增加发动机排量的前提下大幅提升动力输出,同时优化燃油经济性、降低尾气排放中的污染物含量,适配当下小排量高功率动力总成的开发需求。从实际使用场景来看,该结构可覆盖自然吸气发动机的增压改装、原厂配套动力开发、教学实训拆解演示等多个场景,能够匹配1.2L-2.0L排量的活塞式汽油发动机,在发动机转速达到1500转以上时即可介入建立增压压力,有效缓解小排量发动机低转速扭矩不足的问题。从功能特性来看,该涡轮增压器采用双蜗壳流道结构设计,将排气侧与进气侧的叶轮腔体做了独立分隔,避免排气热量过度传递到进气侧影响充气效率;压气机叶轮采用前倾后弯的叶片构型,在保证高转速下气动效率的同时,降低叶轮工作时的气流噪音与喘振风险;中间体部分设置了密封环结构与润滑油道接口,既可以保证涡轮轴高速运转时的润滑与散热,也能避免润滑油窜入进气或排气流道造成积碳、烧机油等问题。在设计思路上,这款模型完全遵循车用涡轮增压器的实际工程逻辑,首先根据目标发动机的排量、额定功率、目标增压值确定压气机与涡轮的叶轮直径,再围绕叶轮的运转轨迹设计蜗壳的型线,保证气流在蜗壳内流动时的压力损失控制在合理区间;安装接口部分做了标准化的法兰结构设计,进气口、排气口的管径与法兰孔位完全匹配主流车型的管路布置,中间体的安装脚位预留了足够的减震垫安装空间,能够抵消涡轮高速运转时产生的细微振动,避免长期使用后出现连接松动的问题。从外形尺寸与安装边界来看,该涡轮增压器的整体轮廓控制在紧凑范围内,最大外径约180mm,轴向总长度约220mm,进出气接口的中心距经过优化,能够适配横置、纵置等不同发动机舱的布置需求,不会与周边的冷却管路、线束、防火墙等部件产生干涉;安装时仅需要固定中间体的三个安装支点,连接进出气法兰与润滑油进出油管即可完成装配,安装边界预留了足够的操作空间,方便后期的维护与拆装。整体结构还原了涡轮增压器的内部叶轮、轴承、密封结构等细节,能够直观展示增压部件的工作原理与装配关系,既可以用于动力系统的方案评审,也可以作为汽修教学、产品展示的直观载体。
