汽车用螺旋弹簧式液压减震器结构设计

这款减震器是乘用车辆悬架系统中的核心缓冲阻尼部件，主要应用在民用乘用车、轻型越野车辆的前后悬架结构中，承担着滤除路面颠簸冲击、约束悬架弹跳幅度、保障轮胎接地附着力的核心作用，是直接影响车辆行驶平顺性、操控稳定性与乘坐舒适度的关键零部件。在车辆实际行驶过程中，当车轮经过路面凸起、凹陷或者减速带等不平整路段时，悬架会产生快速的往复伸缩动作，减震器内部的液压阻尼结构会将弹簧吸收冲击后产生的往复弹跳动能，通过液压油流经阀组的节流阻力转化为热能耗散掉，避免车辆出现长时间的上下余震，同时防止螺旋弹簧出现共振失稳，保证车身姿态平稳，减少颠簸感传递到驾乘舱内。

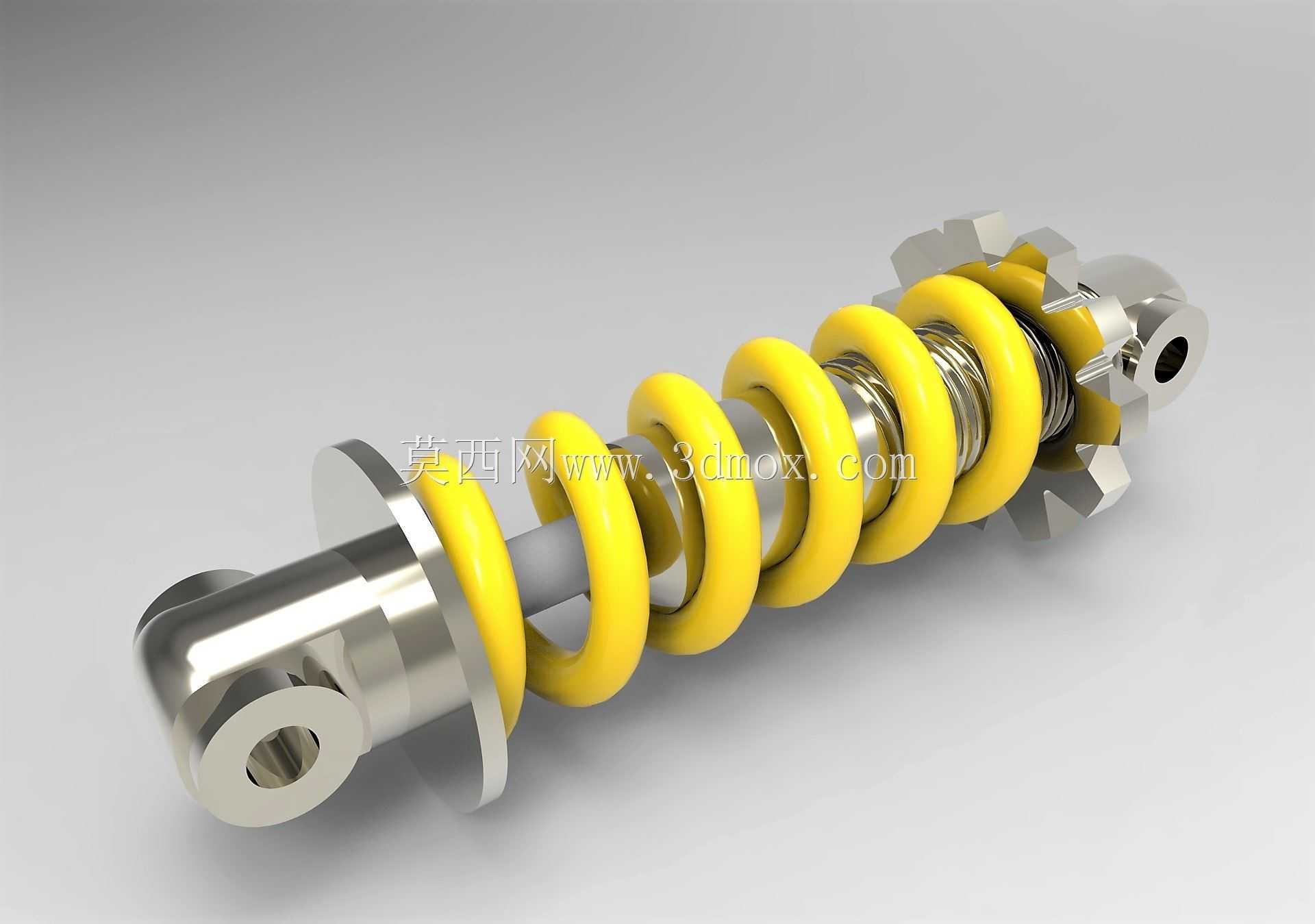

从产品功能特性来看，这款减震器采用了螺旋弹簧与阻尼筒同轴集成的结构设计，外侧的黄色螺旋弹簧承担主要的垂直载荷支撑，能够适配常规家用车1.2-1.8吨的整备质量承载需求，内部的阻尼筒采用双向阻尼设计，在压缩和回弹行程都能提供匹配的阻尼力，压缩行程阻尼力相对柔和，用来吸收路面传来的硬性冲击，回弹行程阻尼力稍大，用来快速抑制弹簧的多余弹跳，两端的吊耳式安装结构采用金属衬套设计，既可以保证安装连接的刚性，又能缓冲小幅度的横向摆动，避免安装点出现应力集中断裂。

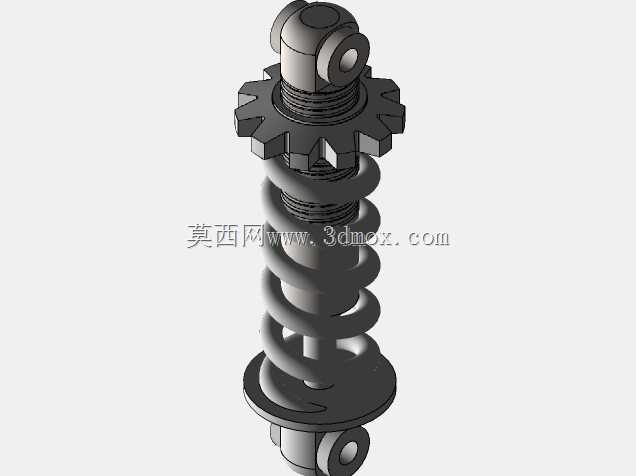

在设计思路上，这款减震器充分考虑了整车安装的空间边界与受力特性，整体采用同轴布局最大化压缩径向占用空间，阻尼筒的活塞杆采用高硬度镀铬处理，表面粗糙度控制在极低水平，减少油封磨损延长使用寿命，弹簧的螺距采用变距设计，在小幅度颠簸时弹簧刚度较低保证滤震柔和，大幅度压缩时弹簧刚度逐步提升避免悬架打底，上端的调节螺母结构可以根据车辆载荷情况微调弹簧预紧力，适配不同的使用场景需求。

从安装边界来看，这款减震器整体轴向长度适配常规紧凑型乘用车的悬架安装空间，两端吊耳的安装孔径符合主流车型的通用安装尺寸，径向最大尺寸为弹簧外圈直径，安装时预留足够的跳动间隙即可完成适配，不需要对周边悬架结构做额外修改，既可以用于整车原厂配套的结构设计参考，也可以用于售后改装件的开发验证，帮助设计人员快速匹配悬架参数，缩短底盘系统的开发周期。
