大型多轴龙门数控加工设备结构设计

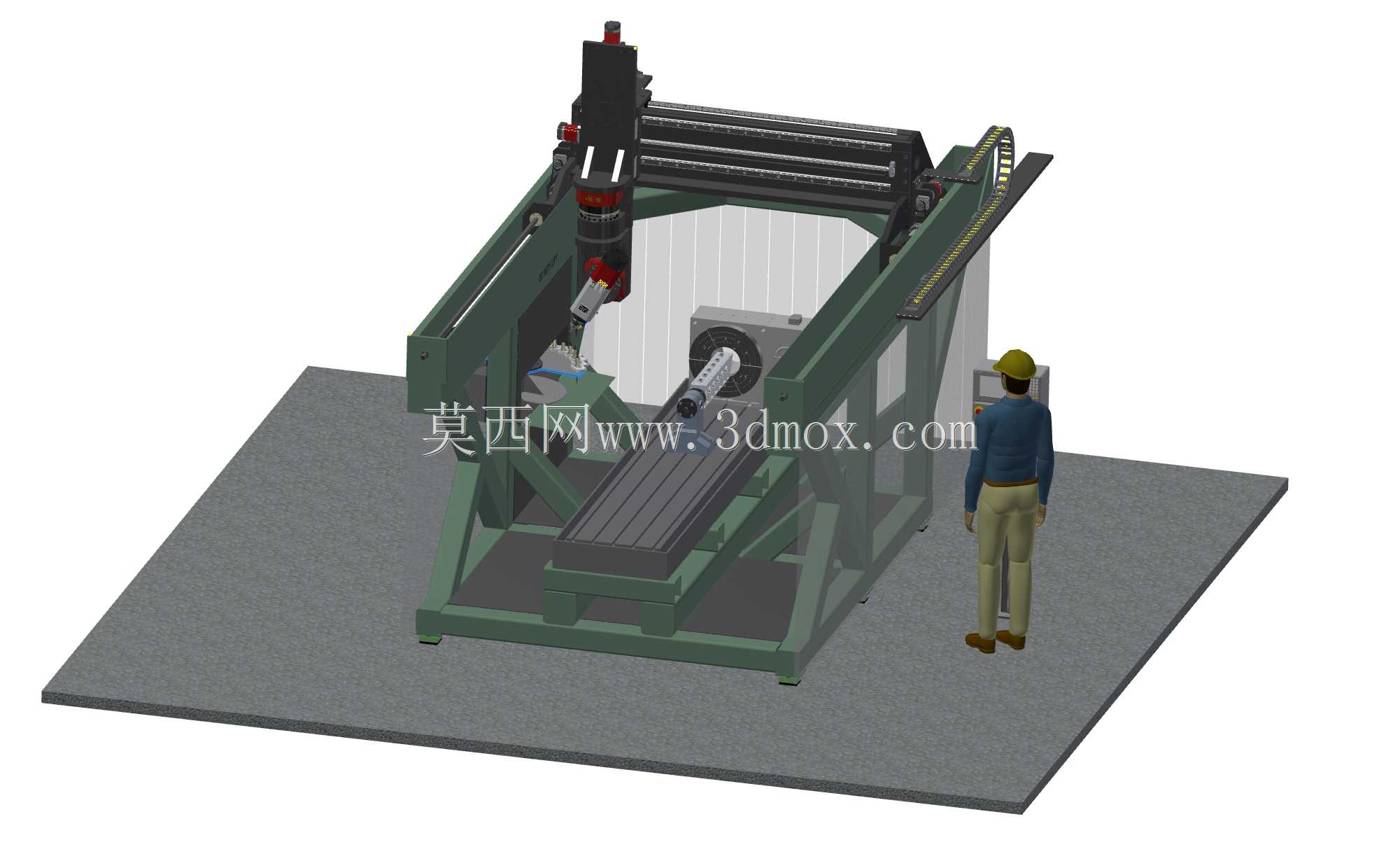

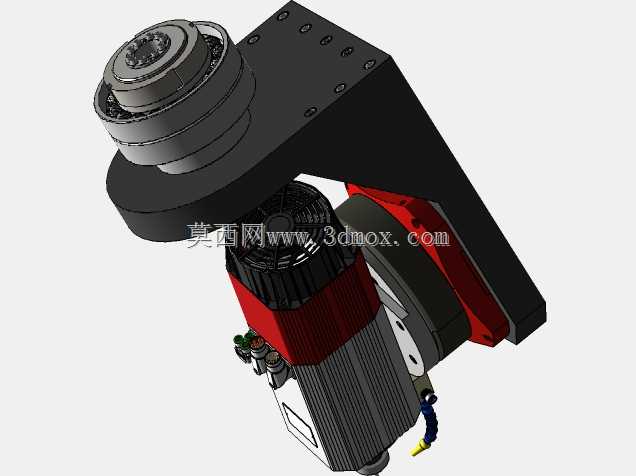

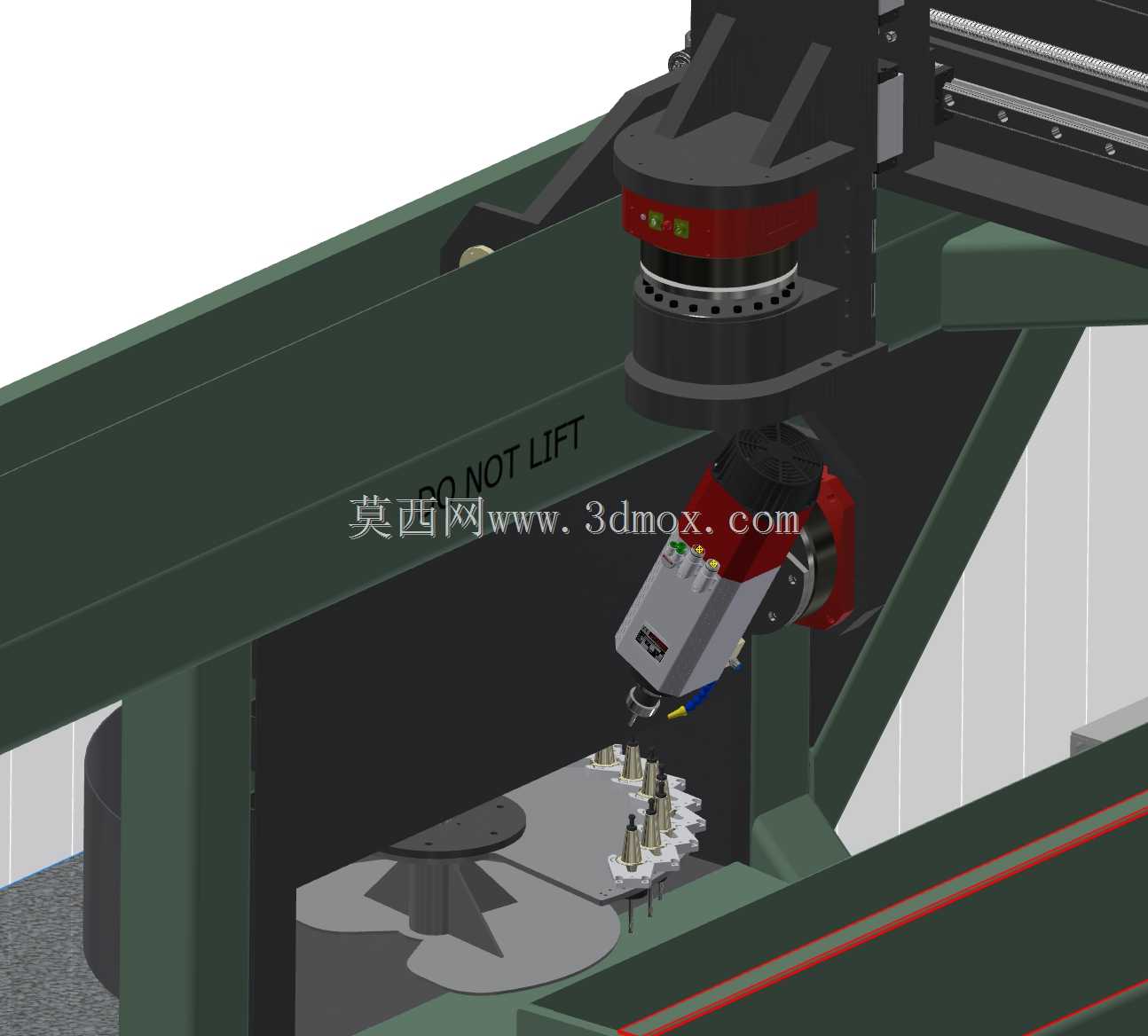

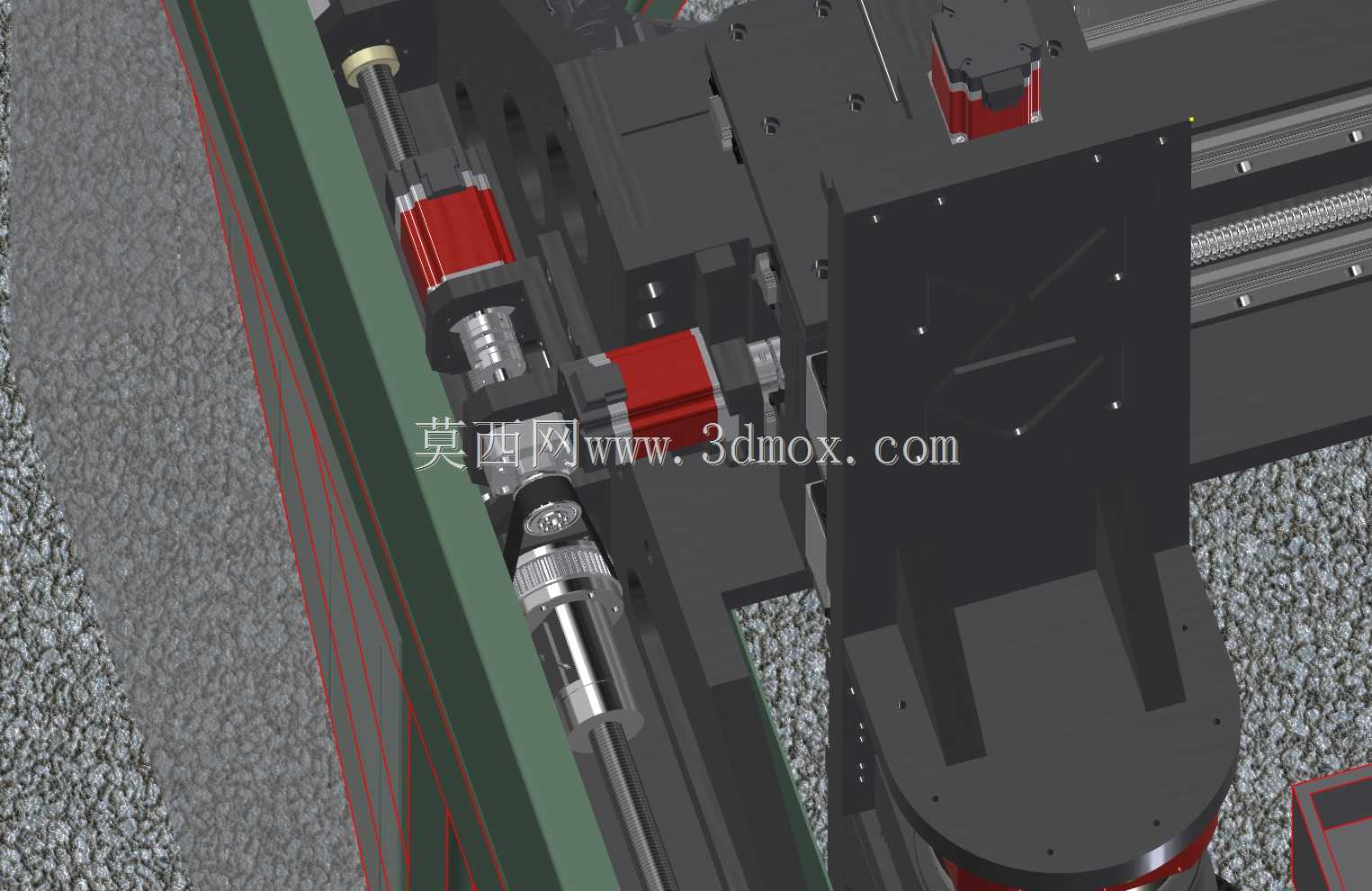

这款大型龙门式数控加工设备，主要面向大尺寸铝块的高精度切削加工场景，在半导体腔体制造、航空航天铝结构件加工、大型工业铝型材深加工等领域有着明确的应用定位，能够解决传统三轴设备无法一次装夹完成多面复杂轮廓加工的痛点，减少工件多次装夹带来的定位误差，提升大尺寸铝件的加工效率与成品精度。设备采用龙门式框架作为核心承载结构，主体框架选用钢管焊接成型，内部填充水泥内衬，这种结构设计能够大幅提升整机的刚性与阻尼特性，有效吸收重切削过程中产生的振动，避免加工过程中出现振纹，保障大切削量工况下的加工稳定性，相比纯铸铁框架的同规格设备，该结构在控制整体自重的同时，刚性表现更适配有色金属的高速切削需求。设备配置多轴联动加工能力，搭载15刀位的旋转式自动换刀机构，能够在加工过程中自动完成不同加工工序的刀具切换，无需人工停机换刀，可连续完成铣削、钻孔、镗孔、倒角等多道加工工序，大幅缩短单件加工的辅助时间。设备配备可移动的机械活门结构，能够在加工过程中形成封闭的加工区间，阻挡切削液飞溅与铝屑飞溅，同时兼顾操作人员的上下料操作便利性。工作台设置了28°的手动可调行程，能够灵活调整工件的装夹角度，配合万向铣头的特殊背驮式电机设计，可实现复杂空间角度的加工进给，铣头机架采用旋转球螺母结构实现整体移动，传动间隙小、进给定位精度高，能够保障复杂曲面加工的轮廓精度。从安装边界来看，设备整体占地适配常规大型机加工车间的布局要求，地面预留常规设备安装地基即可满足承重需求，操作位设置在设备侧方，预留了足够的操作人员站立、操作面板操作以及工件吊装的空间，设备周边无需额外预留超大的检修通道，日常维护保养可直接从设备侧方的开放区域完成。万向铣头的结构设计能够实现多角度的加工姿态调整，配合工作台的角度调节，可完成工件多个立面、斜面以及空间斜孔的加工，无需对大尺寸重型工件进行多次翻面装夹，尤其适合切割半导体行业使用的大型铝块，这类工件往往尺寸大、重量高，多次装夹不仅耗时久，还容易出现装夹变形、定位偏差的问题，该设备的结构设计恰好针对性解决了这类加工痛点。设备的导轨布置采用对称式布局，能够保障龙门移动过程中的受力均衡，长期使用也不易出现导轨偏磨的问题，延长设备的精度保持周期，切削区域的排屑空间预留充足，配套的排屑结构可顺畅排出加工产生的铝屑，避免铝屑堆积影响导轨与传动结构的正常运行。
