环形多绕组磁电转换动力装置结构

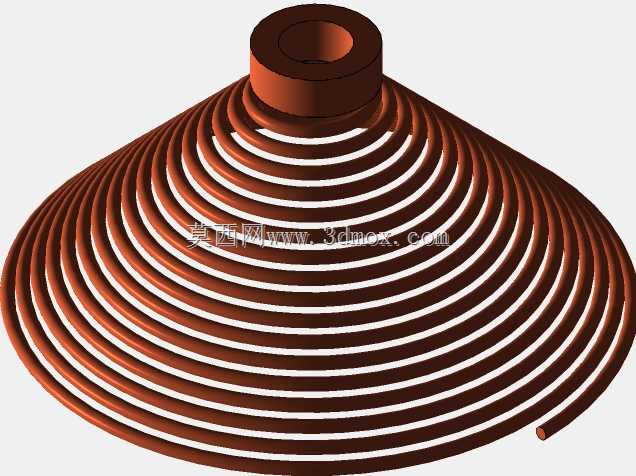

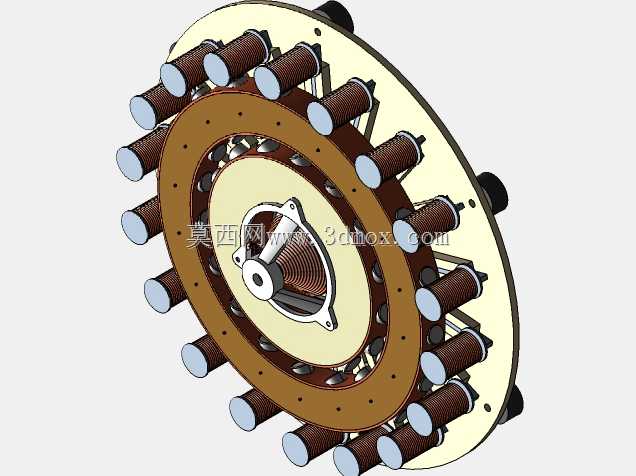

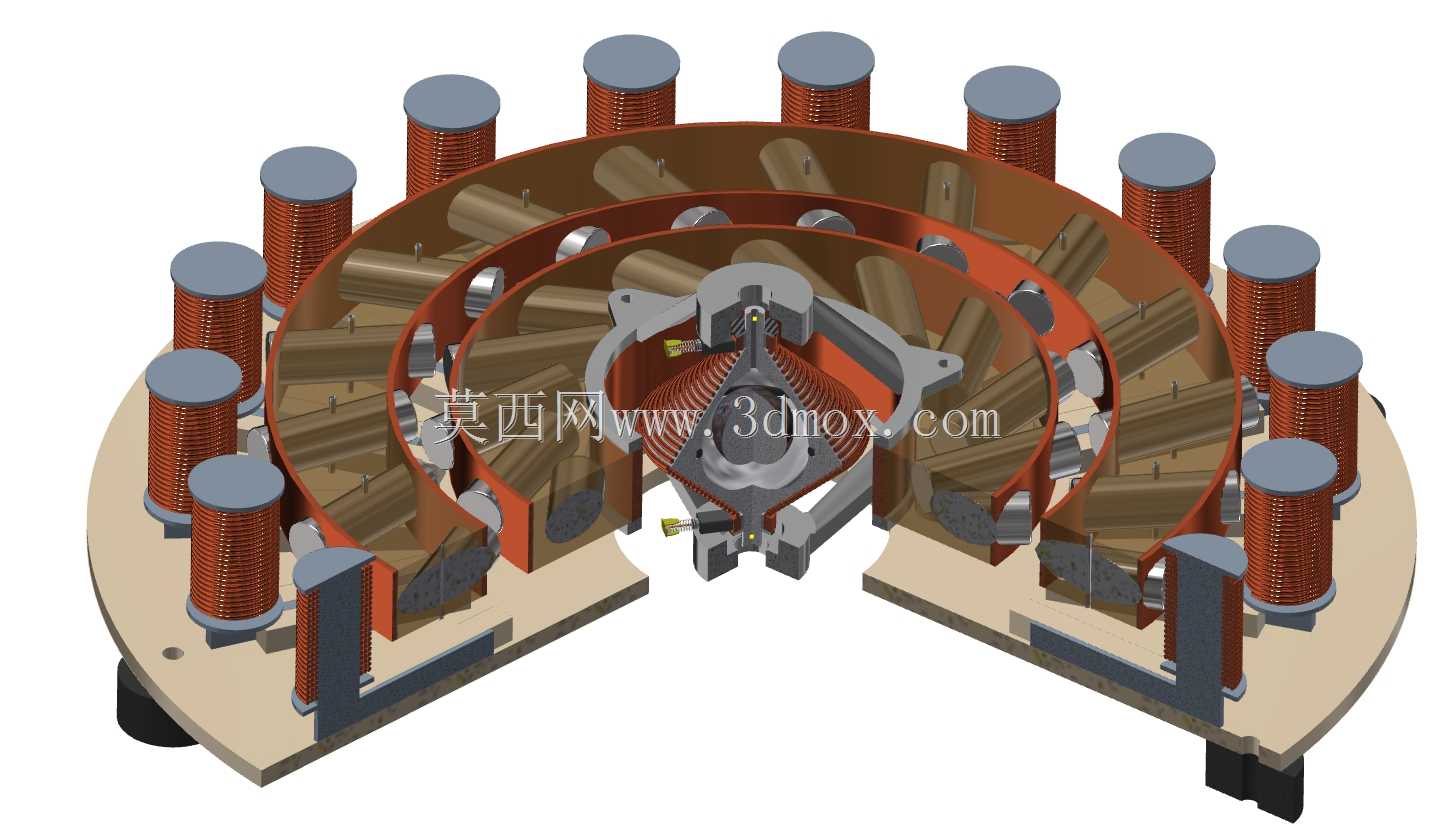

　　这套环形排布的多绕组磁电结构，在分布式离网供电、小型实验性动力输出场景中有着独特的适配性，不同于常规径向磁通的电机结构，它采用周向环形布置的励磁绕组与内嵌磁路配合的形式，能在有限的径向安装空间内，排布更多的电磁作用单元，提升单位体积内的磁电转换效率。从结构设计逻辑来看，整体采用剖分式的环形基座作为承载主体，基座上沿圆周方向等距布置16组柱状绕组组件，每组绕组都通过独立的绝缘支架固定在基座台面，绕组的出线端沿基座内侧的走线槽汇总到中心的汇流结构，避免走线杂乱带来的绝缘隐患。中心区域的磁路切换组件采用分层嵌套的结构，通过非导磁的合金支架将导磁块、永磁单元按特定相位固定，转动过程中能依次与外圈的绕组形成闭合磁路，减少磁漏带来的效率损失。

　　在实际应用场景中，这类结构常被用于低速直驱的小型发电场景，比如低水头水力发电的配套动力单元、小型风力发电机组的核心转换结构，不需要搭配减速箱就能在较低转速下实现稳定的电能输出，减少了传动环节的机械损耗。设计过程中特意将绕组的安装柱设计成带定位台阶的结构，每个绕组套入安装柱后，通过顶部的压盖实现轴向固定，不需要额外的粘接工序，后期维护更换单组绕组时，只需要拆卸对应位置的压盖就能完成操作，大幅降低后期运维的拆解难度。

　　从安装边界来看，整体结构的基座为带缺角的圆形结构，缺角位置预留了出线与安装固定的空间，底部设置三个等高的支撑脚，支撑脚的安装孔位采用长圆孔设计，能适配安装面±2mm的位置误差，降低现场安装的对位精度要求。绕组与中心磁路组件之间预留了1.2mm的均匀气隙，这个气隙值经过反复校核，既不会因为气隙过大导致磁阻升高影响转换效率，也不会因为加工装配的公差导致转动过程中出现扫膛问题。中心的转轴采用双轴承支撑结构，轴承座直接集成在中心支架上，保证转动过程中的同轴度，减少径向跳动带来的气隙不均匀问题。

　　在功能特性上，这套结构没有采用常规电机的硅钢片叠压铁芯，而是用整块的导磁合金加工磁路，虽然在高频工况下铁损会略有升高，但在低速运行的工况下，整体结构强度更高，抗振动冲击的能力更强，适合在野外、移动载具等工况复杂的场景下使用。基座的材质选用铸铝合金，在保证结构刚性的前提下降低整体重量，同时铸铝的非导磁特性不会额外干扰磁路分布，避免额外的磁损耗。绕组的绕制采用多层平绕的方式，每层之间垫有绝缘青稞纸，绕组整体经过浸漆处理，提升防潮与绝缘性能，能在湿度较高的户外环境下长期稳定运行。

　　设计过程中还特意考虑了散热问题，每组绕组的外表面都裸露在空气中，环形排布的结构让设备转动时能带动气流沿绕组间隙流动，形成自风冷的效果，不需要额外加装散热风扇就能满足额定工况下的散热需求，简化了整体结构。中心的磁路组件做了动平衡校正，转动过程中的振动幅值控制在0.03mm以内，运行时的机械噪音更低，适合对噪音有要求的小型供电场景。相邻绕组之间设置了绝缘隔板，避免绕组之间出现爬电问题，同时隔板也能起到辅助固定绕组的作用，提升整体结构的抗振性能。
