大幅面太阳能电池板数控测试机架结构

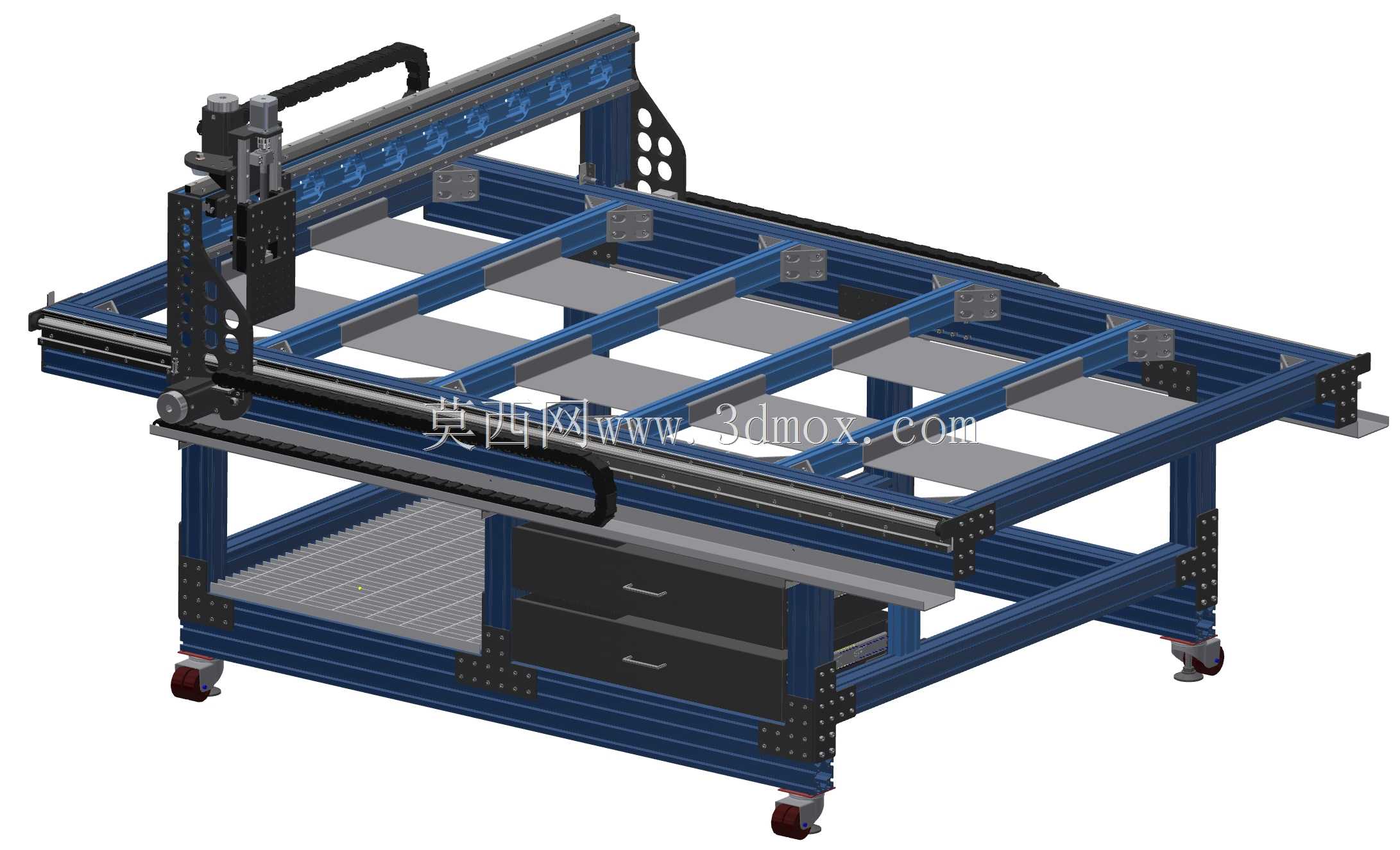

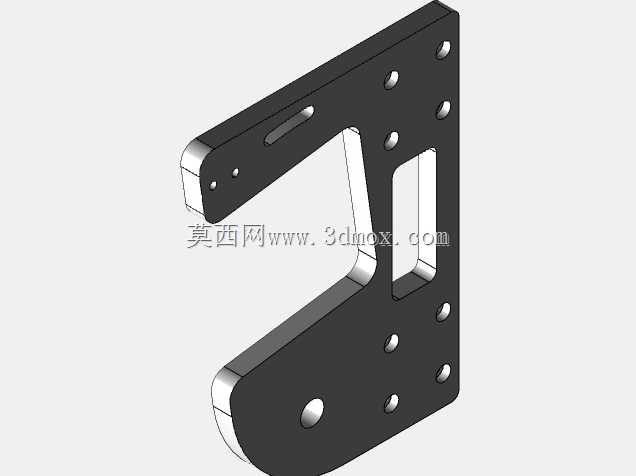

该设备主要面向光伏组件生产环节的大板性能检测工序，适配大尺寸太阳能电池板的平铺检测作业，可承载常规量产规格的整片光伏组件完成全幅面的点位测试动作。机架主体采用工业铝型材拼接搭建，型材连接位置采用标准角件与内置螺栓锁紧，兼顾组装便捷性与结构刚性，底部配置带刹车的万向脚轮，可根据车间布局调整设备摆放位置，脚轮上方预留调平支撑安装位，固定工位时可降下支撑块消除脚轮间隙带来的晃动，保证测试过程中设备整体稳定性。设备框架分为上下两层结构，上层为测试作业平面，采用多根横向铝型材作为载物支撑梁，支撑梁上可根据电池板尺寸调整定位挡块位置，适配不同长宽规格的大板放置，避免测试过程中板材移位；下层为储物层，铺设防滑网格板，可放置测试配套的接线工装、校准工具等配件，同时集成两个抽拉式抽屉，用于存放小型测试接头、记录表单等零散物件，保持作业台面整洁。横向龙门轴组件横跨整个作业幅面，采用线性导轨作为传动导向部件，可沿机架长度方向做全行程平移，轴上搭载的测试头安装座可沿横梁做横向移动，配合垂直方向的升降调节结构，可覆盖整个载物平面的所有测试点位，满足不同排布方式的电池板触点检测需求。龙门驱动侧预留电机与传动组件安装位，可根据测试节拍需求选配伺服或步进驱动方案，走线位置配套安装拖链，保护线缆在往复移动过程中不受磨损。机架侧面预留电气元件安装板位置，可固定测试系统的控制模块、接线端子等部件，整体走线沿铝型材内置槽布置，外部无裸露线缆，既提升设备整洁度，也避免车间作业过程中线缆被剐蹭损坏。设计过程中优先考虑了铝型材的选型匹配，所有横梁、竖梁的截面规格均经过载荷校核，保证满载放置大尺寸电池板时框架挠度在允许范围内，不会因框架变形导致测试点位偏移；各运动轴的行程覆盖范围按照主流大尺寸光伏组件的幅面预留余量，避免出现测试盲区，同时在轴的两端安装限位缓冲块，防止运动超程造成部件碰撞损坏。
