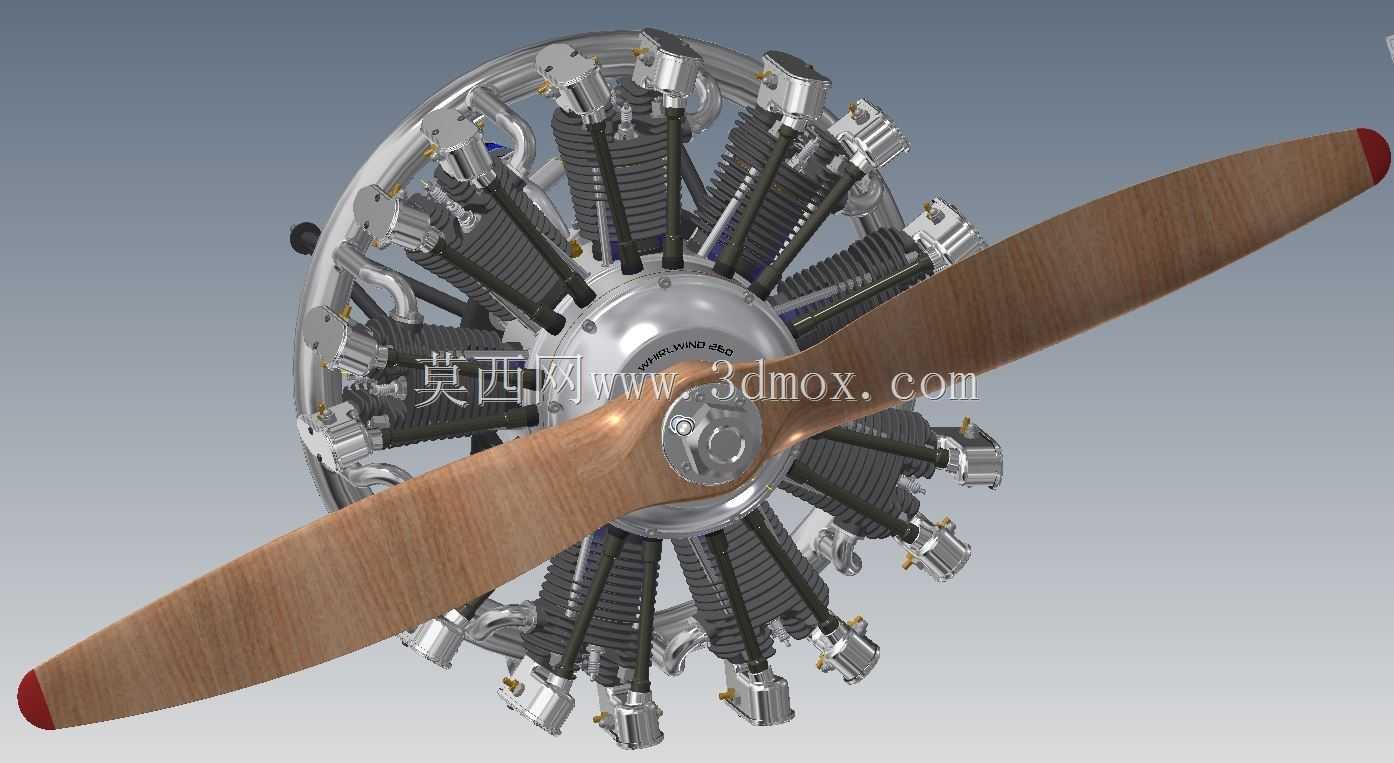

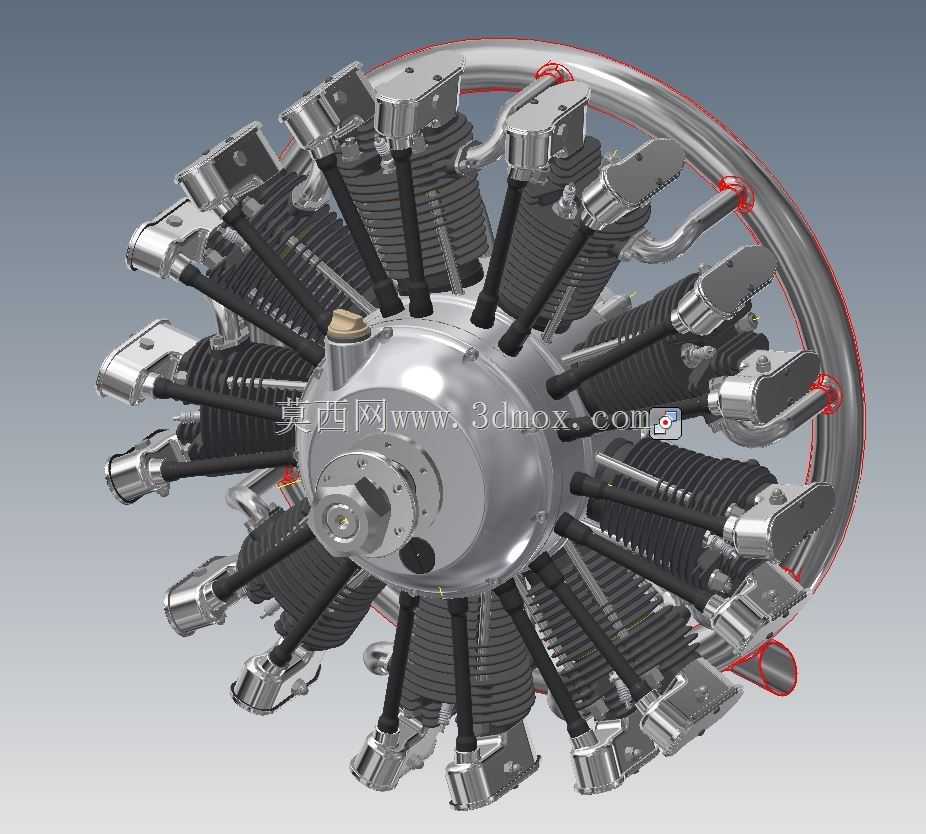

J5旋风径向260航空活塞动力装置

　　这款星型排布的活塞动力装置，最初的应用场景锚定在轻型通用航空领域，早年多用于小型螺旋桨通航飞机、初级教练机的动力输出端，后续也有改装适配小型气垫船、沼泽特种作业载具的案例，这类径向布局的动力单元相比直列、V型活塞机，在相同排量下的迎风面散热效率优势突出，不需要布置复杂的液冷管路，在缺乏地面维护保障的野外作业场景下，故障排查与简易维修的便利性更高。从实际用途来看，该动力单元的核心作用是将活塞往复运动转化为曲轴旋转扭矩，直接驱动螺旋桨或作业负载，87mm直径的活塞搭配铸铁气缸套，在持续高转速运转工况下的耐磨表现优于铝合金镀铬缸体，针对早期同类型径向引擎存在的气门摇臂润滑不足、排气支管热变形开裂的问题，

　　设计阶段做了针对性的公差校核与结构优化，所有配合面的公差等级都经过反向工程的精度校验，避免了早期型号在满负荷运转200小时后出现的气门间隙偏移、缸压泄漏问题。设计思路上沿用了经典径向引擎的中心曲轴+周向放射气缸布局，曲轴采用整体锻造结构，主轴颈的支撑跨度经过重新核算，相比原型机缩短了12%的支撑跨距，降低了高转速下的曲轴挠曲变形量，每一组气缸的连杆都采用铰接式副连杆结构，连接到中心主连杆的曲柄销上，这种结构能保证所有气缸的活塞行程一致，避免了不同气缸做功相位偏差带来的运转振动。周向布置的散热鳍片经过流场优化，在螺旋桨带来的迎面气流冲刷下，每一列气缸的散热鳍片间气流流速差控制在8%以内，不会出现局部气缸过热的问题，

　　环形集油管路布置在引擎前部的整流罩内侧，每一路润滑油管都对应一个气缸的摇臂室，润滑油路的节流孔直径经过匹配计算，保证不同高度位置的气缸都能获得稳定的润滑油压，不会出现下部气缸供油过多、上部气缸润滑不足的问题。外形尺寸方面，整体最大外径控制在920mm，安装端面的定位止口直径为220mm，止口端面分布有12个M12的安装螺栓孔，孔位分度圆直径为280mm，适配多数轻型通航飞机的引擎架安装接口，曲轴输出端采用标准的SAE 2号花键结构，可以直接匹配主流的定距螺旋桨或带减速机构的恒速螺旋桨，安装边界上需要预留的最小维护空间为引擎外径向外延伸150mm，保证日常检查火花塞、调整气门间隙时不需要整体拆解引擎架。进气系统采用环形集气腔结构，

　　布置在引擎后侧的缸头位置，每个气缸的进气支管长度一致，保证各缸的进气均匀性，排气支管采用等长设计，每三个气缸的排气汇入一个排气总管，减少排气干涉带来的功率损失，点火系统采用双火花塞布局，每个气缸布置两个对称的火花塞，在磁电机点火的模式下能保证缸内混合气的点火效率，即使单一路点火系统出现故障，另一路点火也能维持引擎75%以上的输出功率，满足航空动力单元的冗余设计要求。燃油适配性上，该动力单元可以兼容95号车用汽油与100LL航空汽油，针对不同燃油的抗爆性差异，点火提前角的调整范围预留了±5°的调节余量，在不同海拔、不同气温的作业环境下都能调整到合适的点火正时，避免爆震带来的缸体损伤。日常维护层面，气缸头的温度测量点、润滑油压力测量点、曲轴转速测量点都预留了标准的传感器安装接口，不需要额外加工改造就能适配通用的引擎监控仪表，气门间隙的调整位置都设置在引擎外侧的摇臂室盖上，拆开整流罩的维护口盖就能完成调整作业，不需要拆解其他附属部件。
