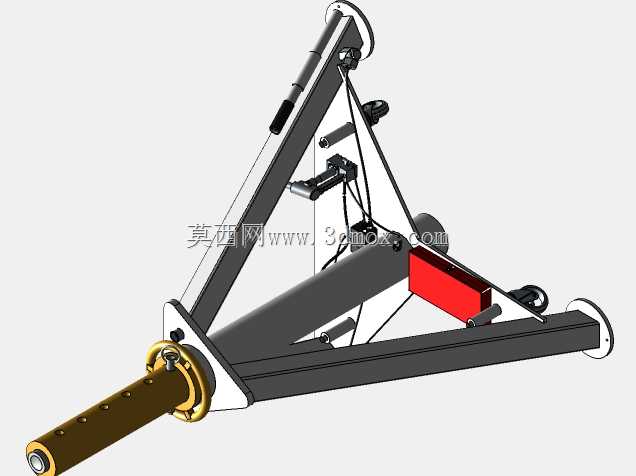

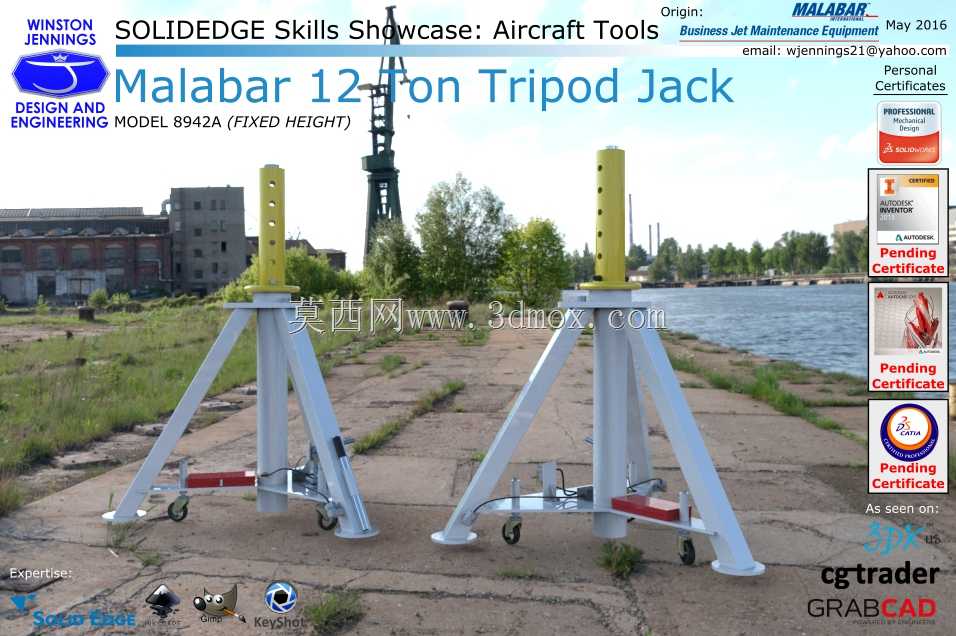

Solid Edge技能展示：Malabar 12吨三脚架千斤顶

Malabar 12吨三脚架千斤顶使用Solidedge规范中的零件和装配环境进行建模ification:Rated Capacity............. 12吨（10.9米。吨）侧载。。。。。。。。。。。。。。。。。。。。。。垂直荷载的15%在高度以下滚动。。。。。。。。。。。。46.8英寸（1189毫米）低高度。。。。。。。。。。。。。。。。。。。。。。。。。46英寸（1168毫米）液压升降机。。。。。。。。。。。。。。。。。。。。。。38英寸（965毫米）加长螺钉。。。。。。。。。。。。。。。。总延伸高度为12英寸（305毫米）。。。。。额定容量下96英寸（2438 mm）油压..1222 psig（86 kg/cm2）安全弹出阀设置在。。。。13.2吨（12.0米）。吨）验证荷载。18.0吨（16.3米）。吨）储液罐容量……………3.4加仑（12.8升）液压油。。。。。。。。。。。。。。。。。MIL-PRF-5606或同等近似千斤顶净重……………7 lbs（266 kg）参考材料，http://www.malabar.com/pdf/product/tripod/sd8942A.pdfReference 铸工，http://www.mcmaster.com/#standard-脚轮/=12hxyn4在Solidedge st6中建模，在Keyshot 5.0中渲染，别忘了击中”?" 离开前的按钮：）
