画架

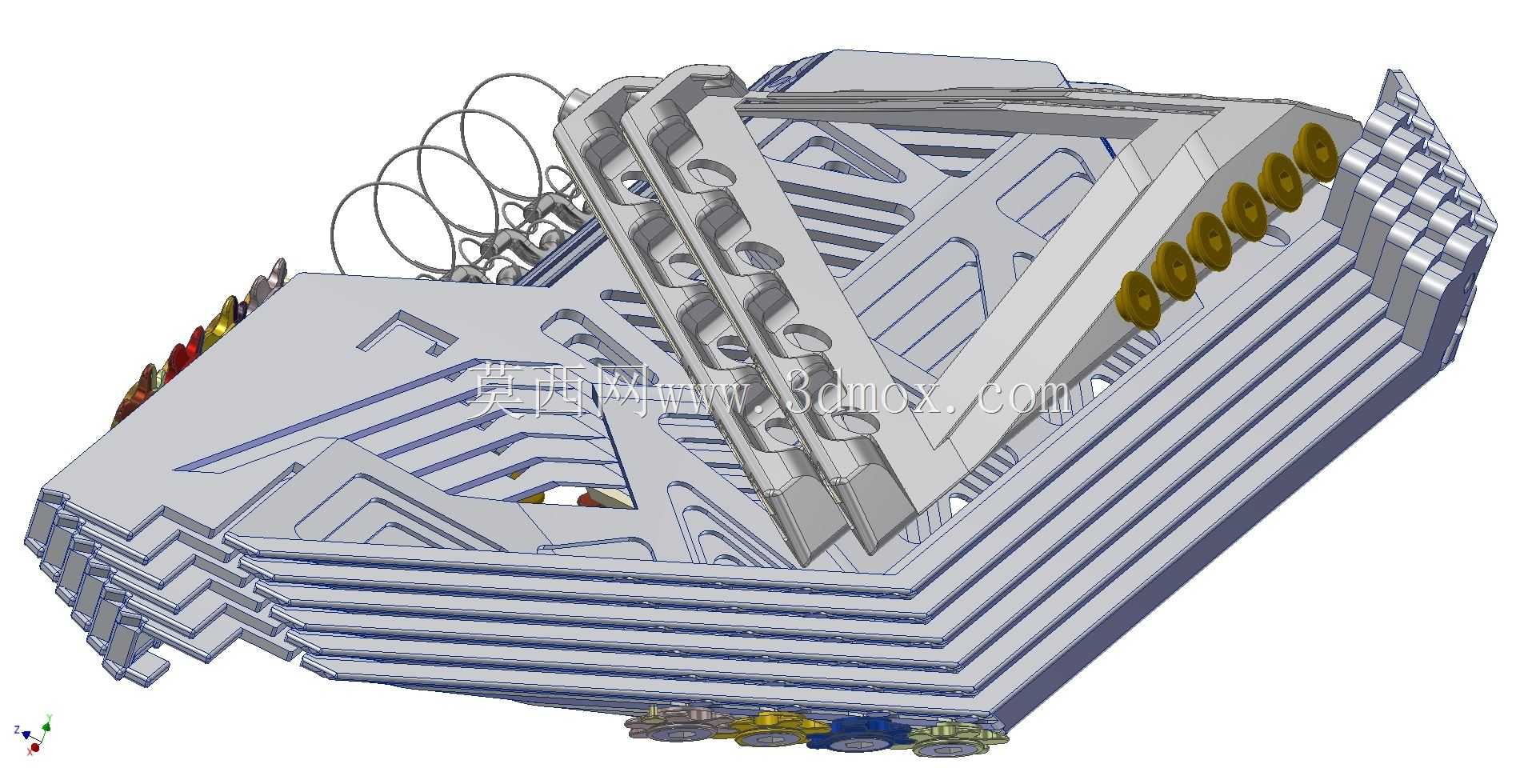

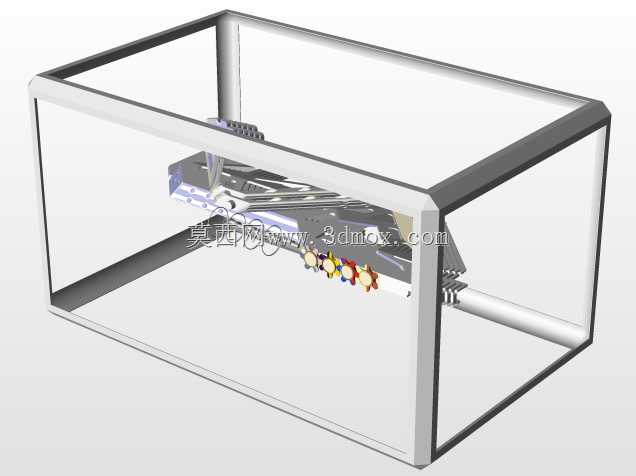

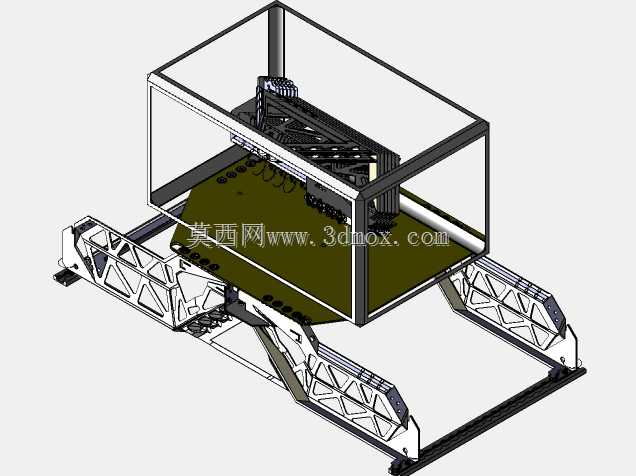

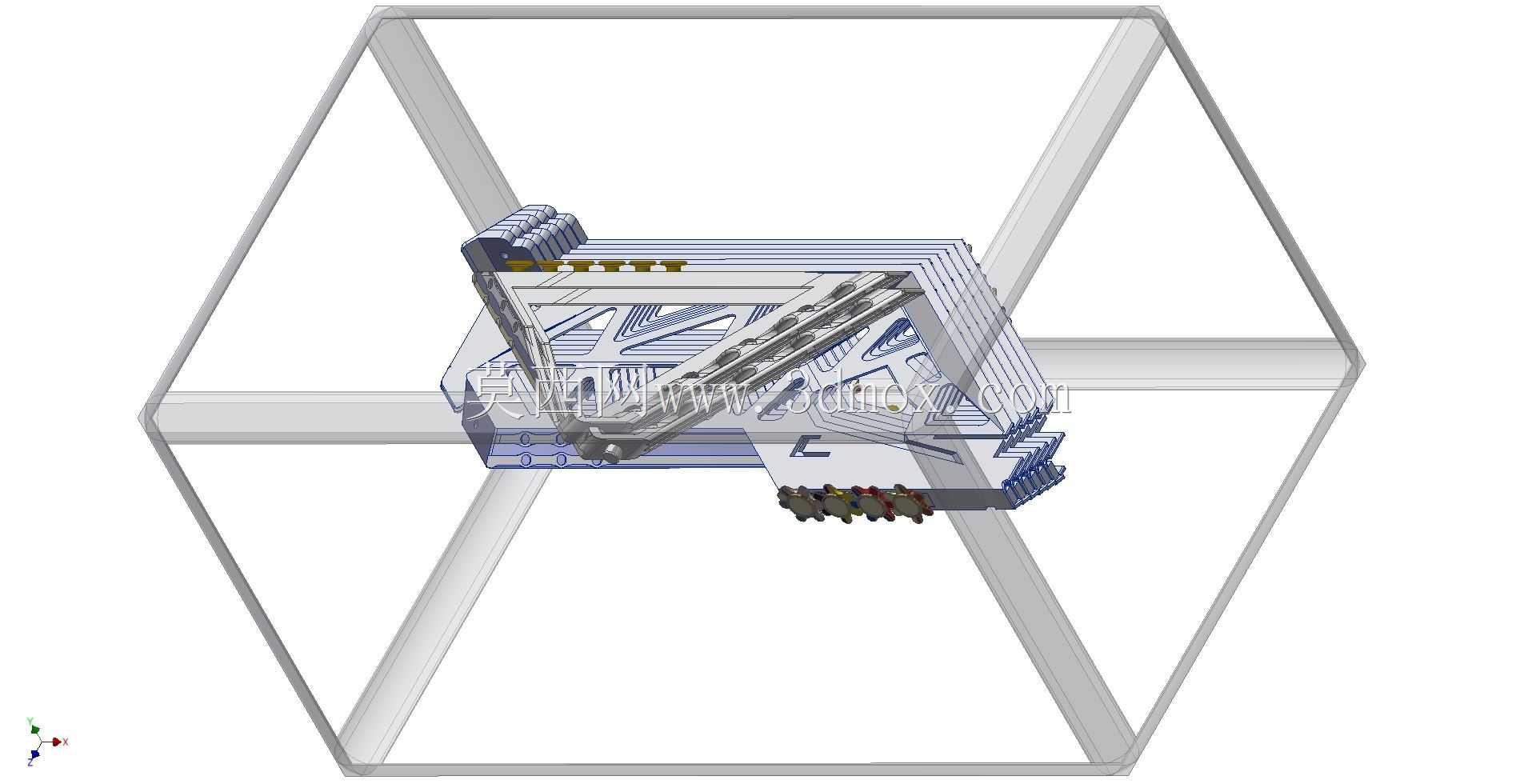

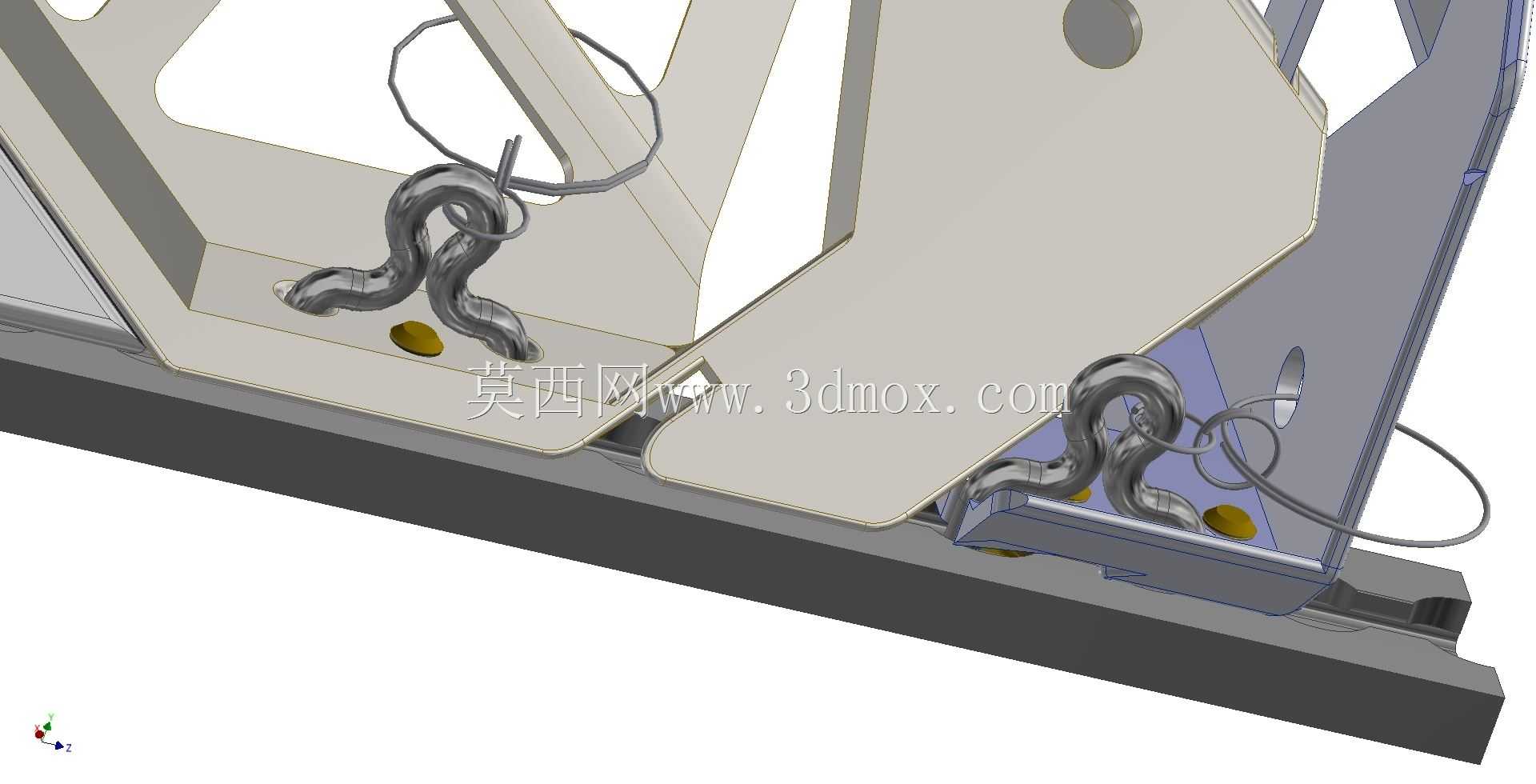

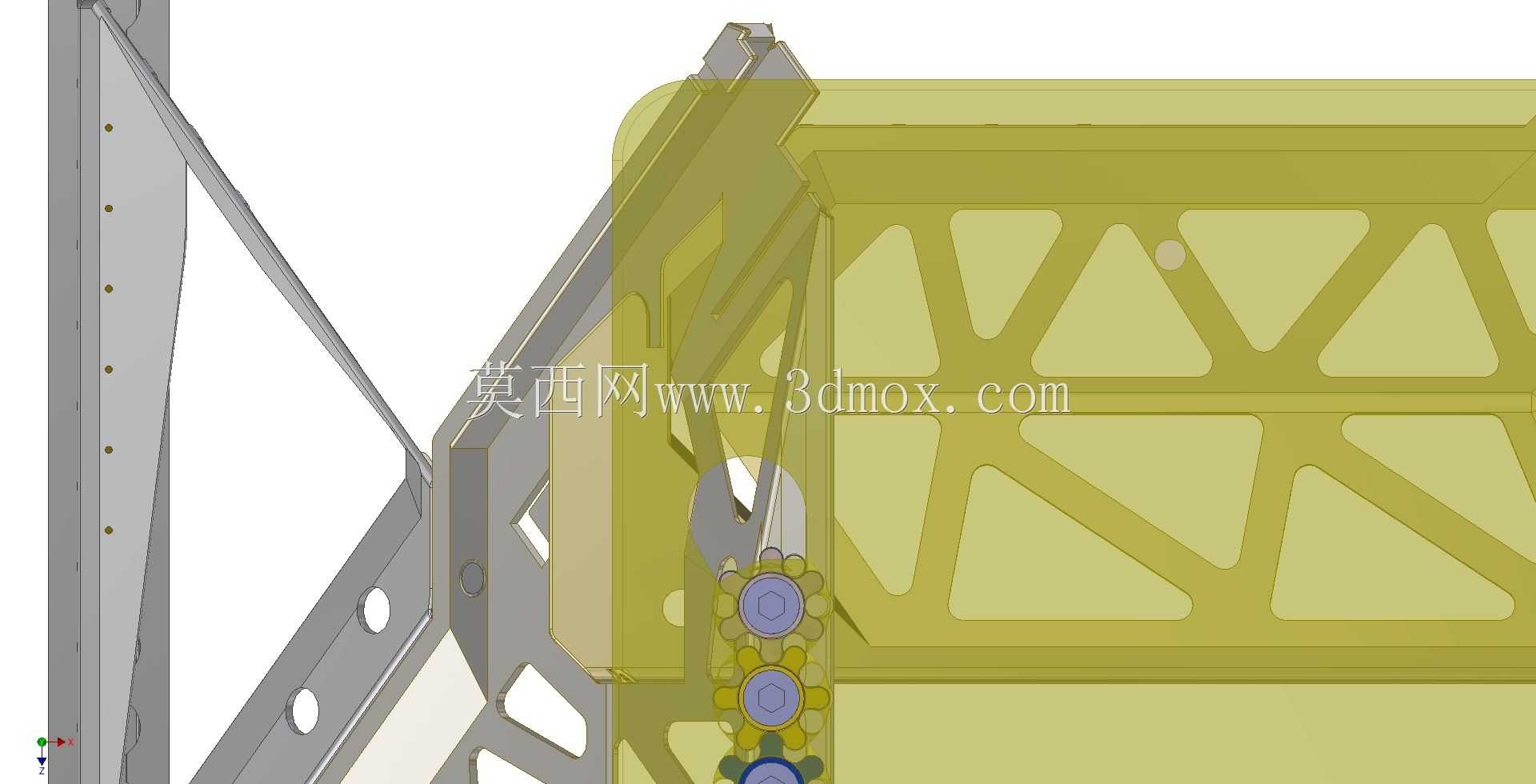

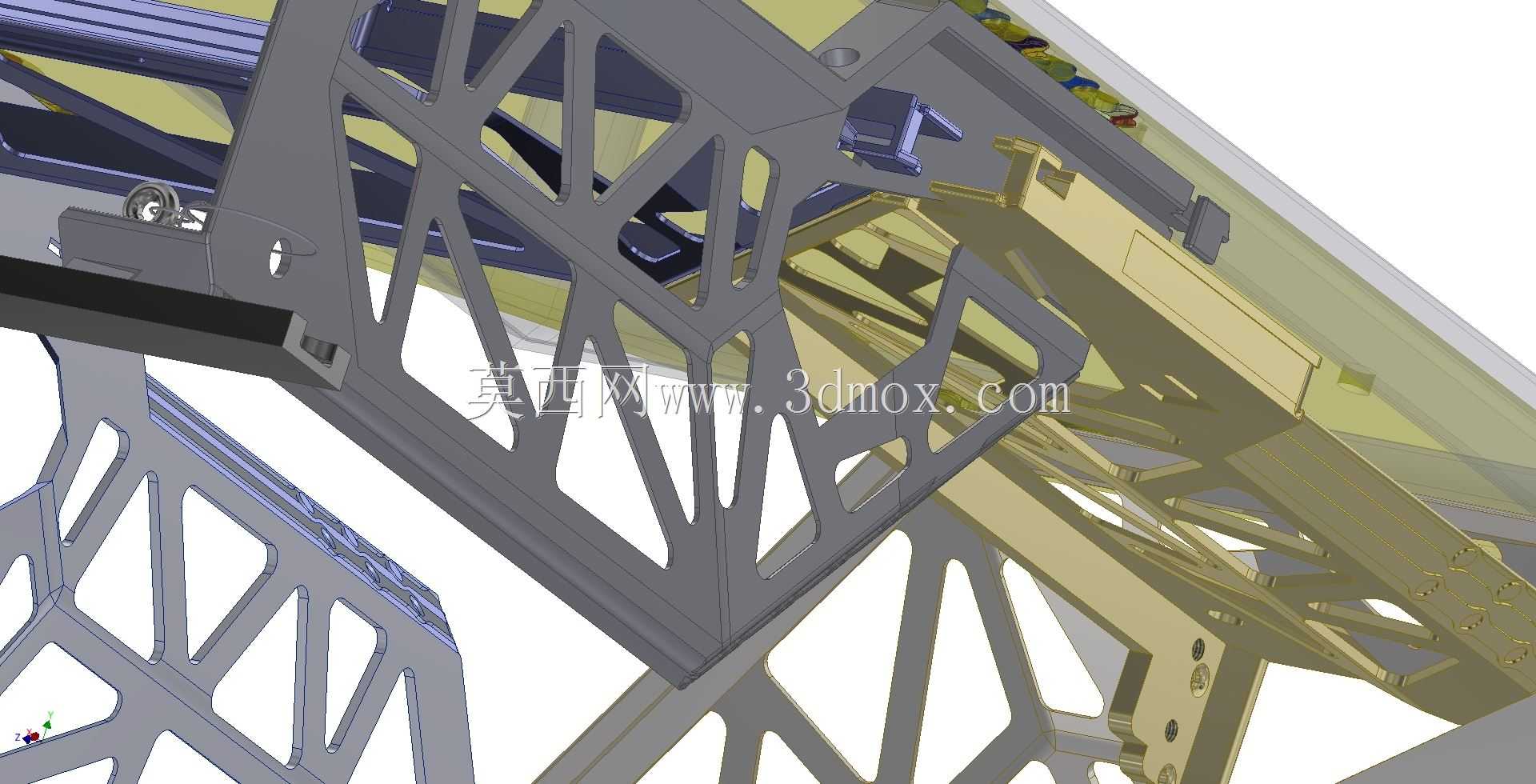

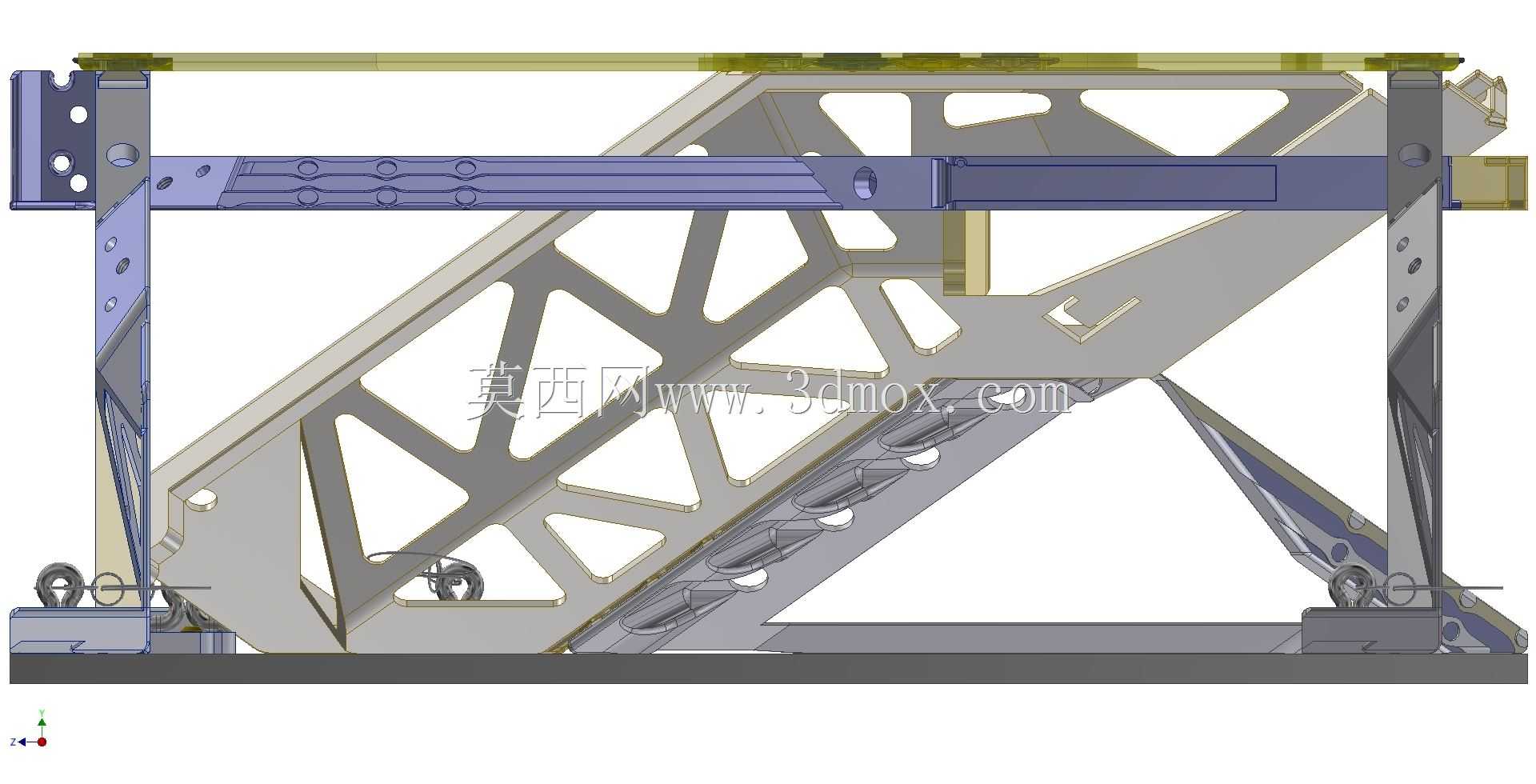

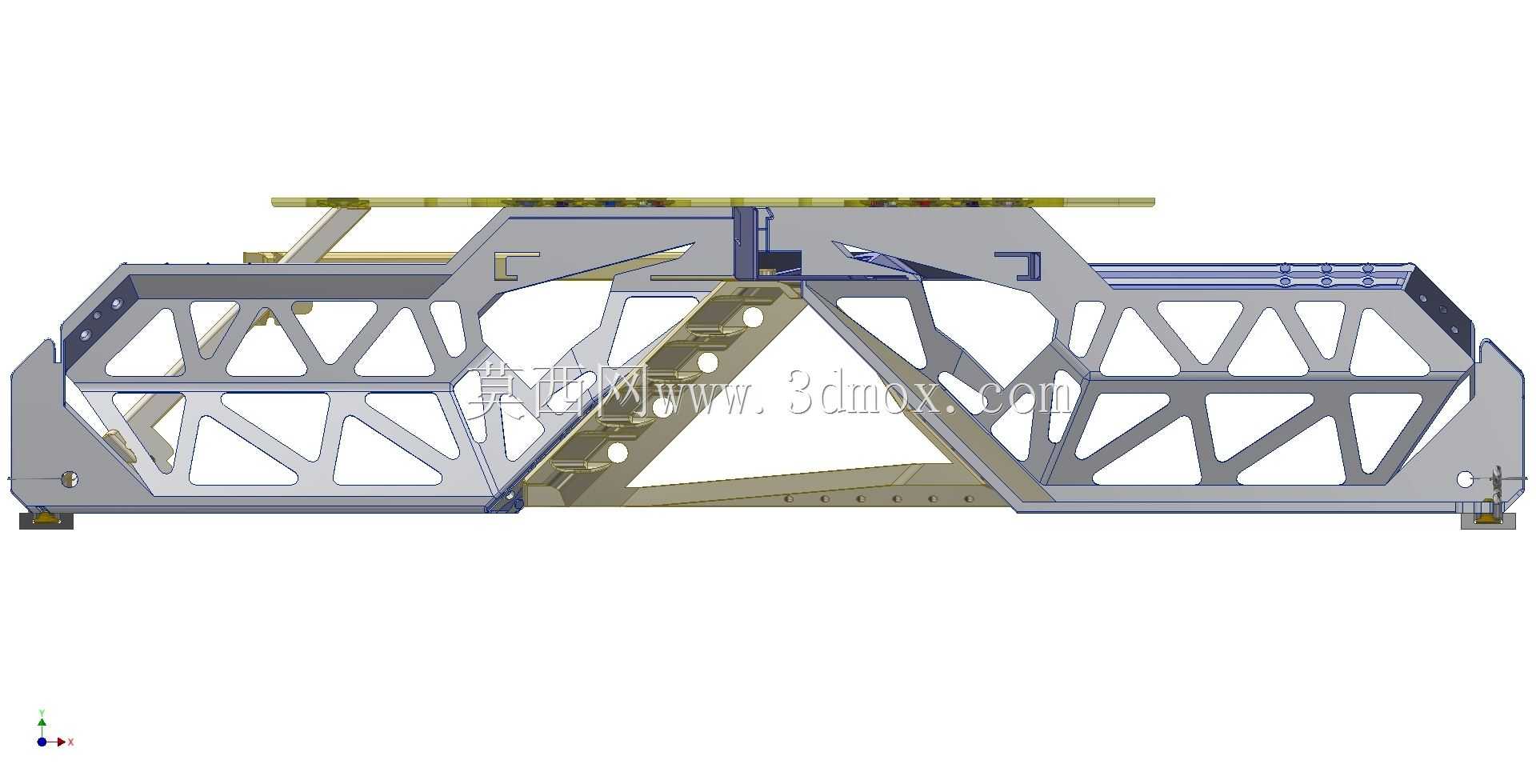

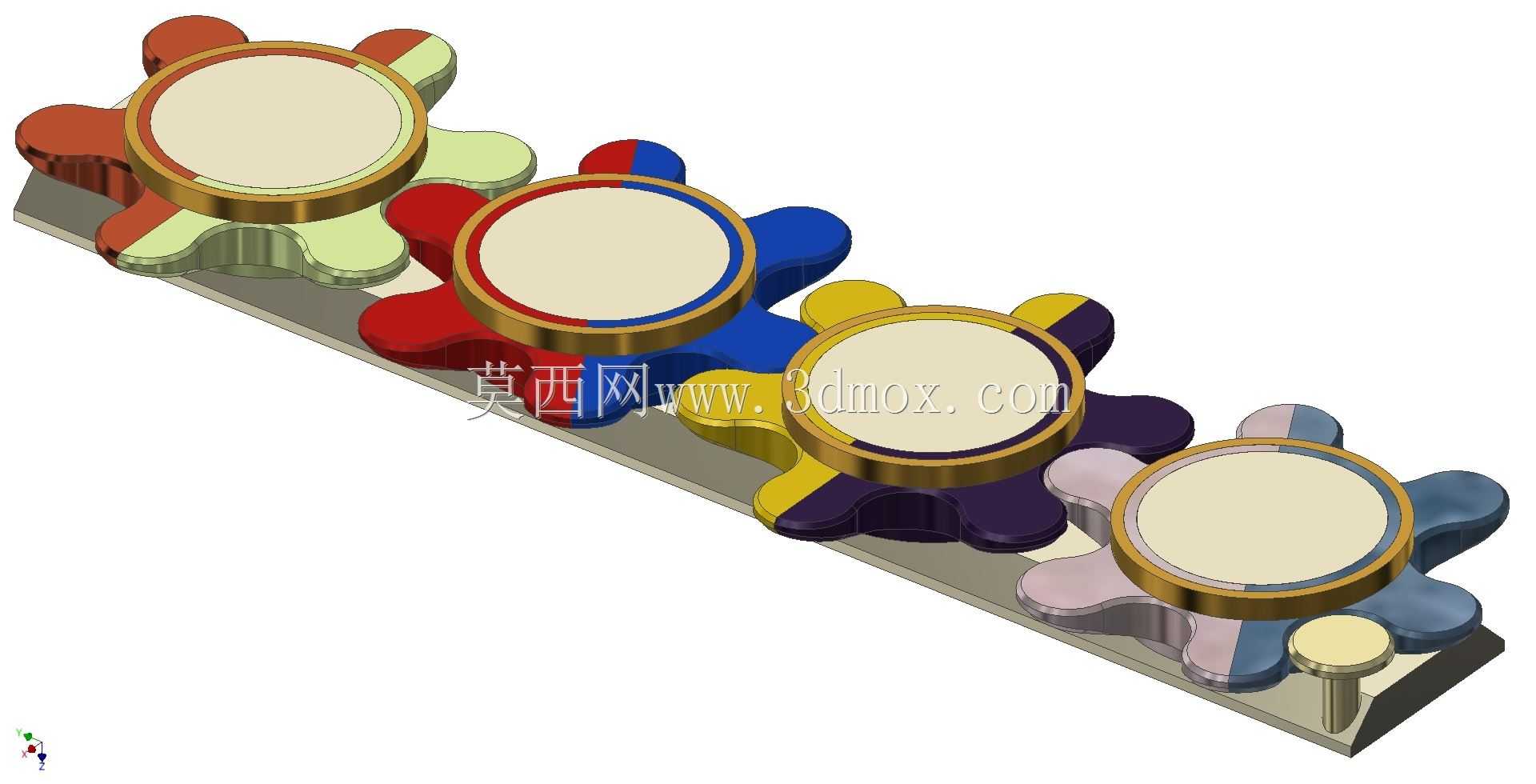

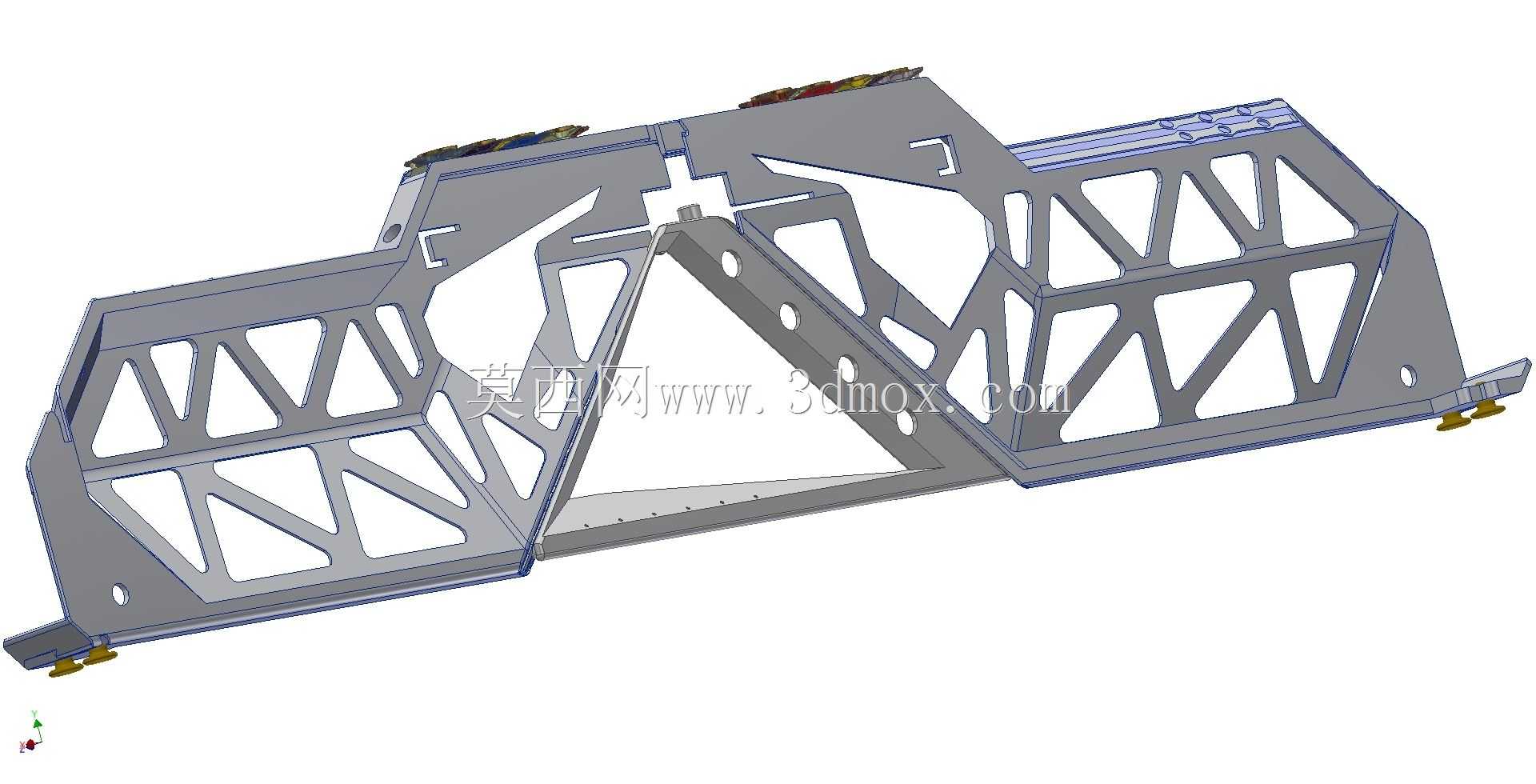

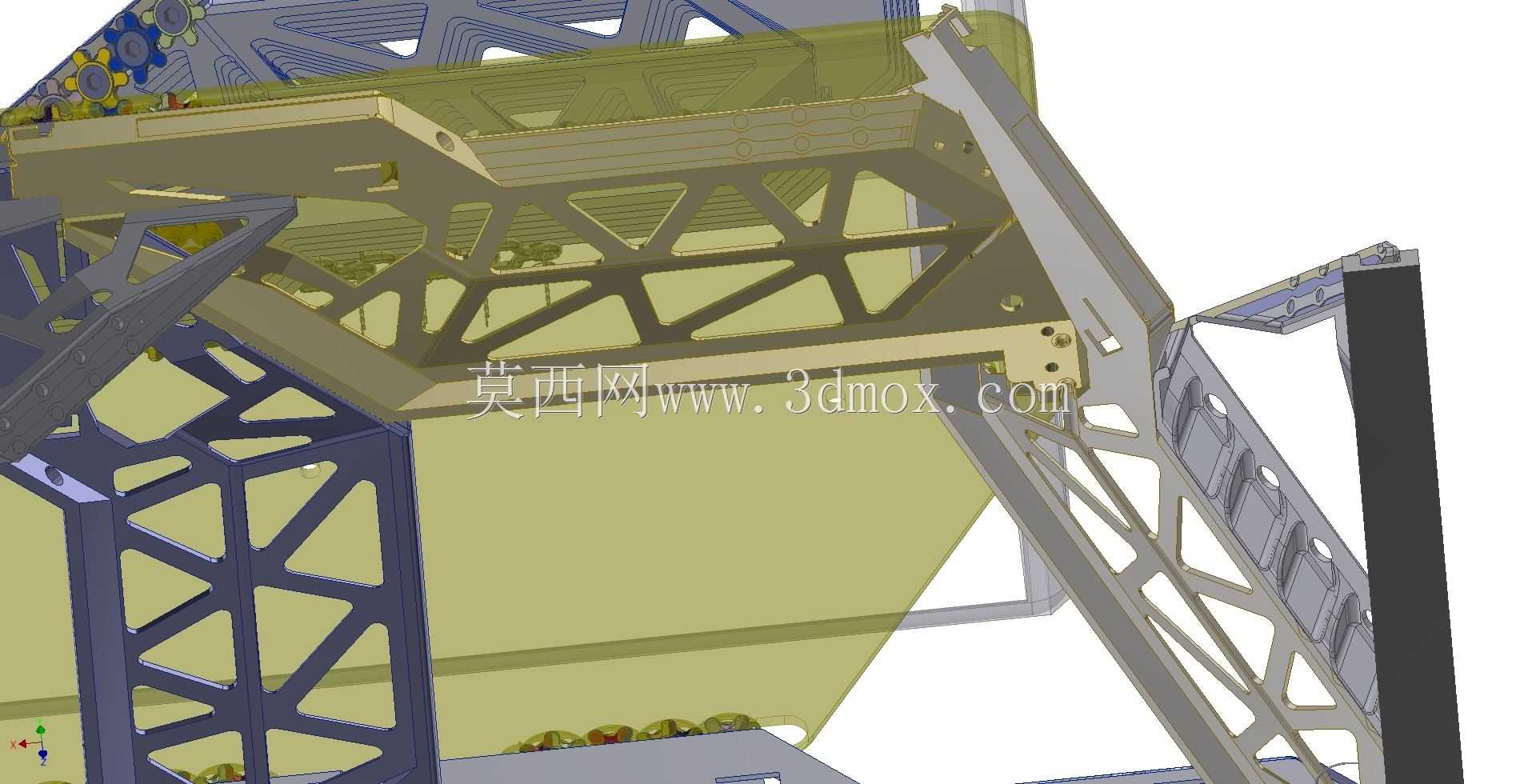

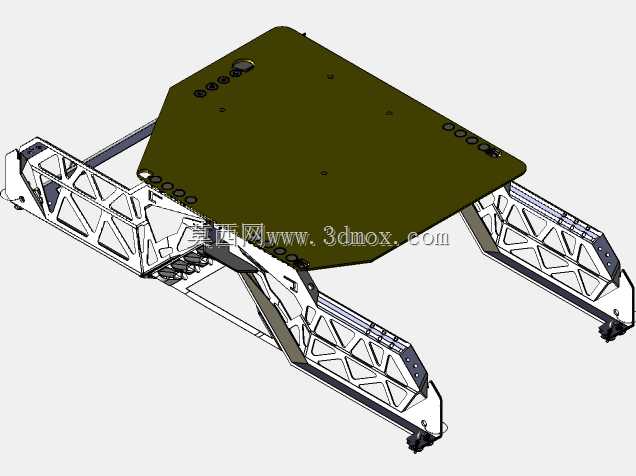

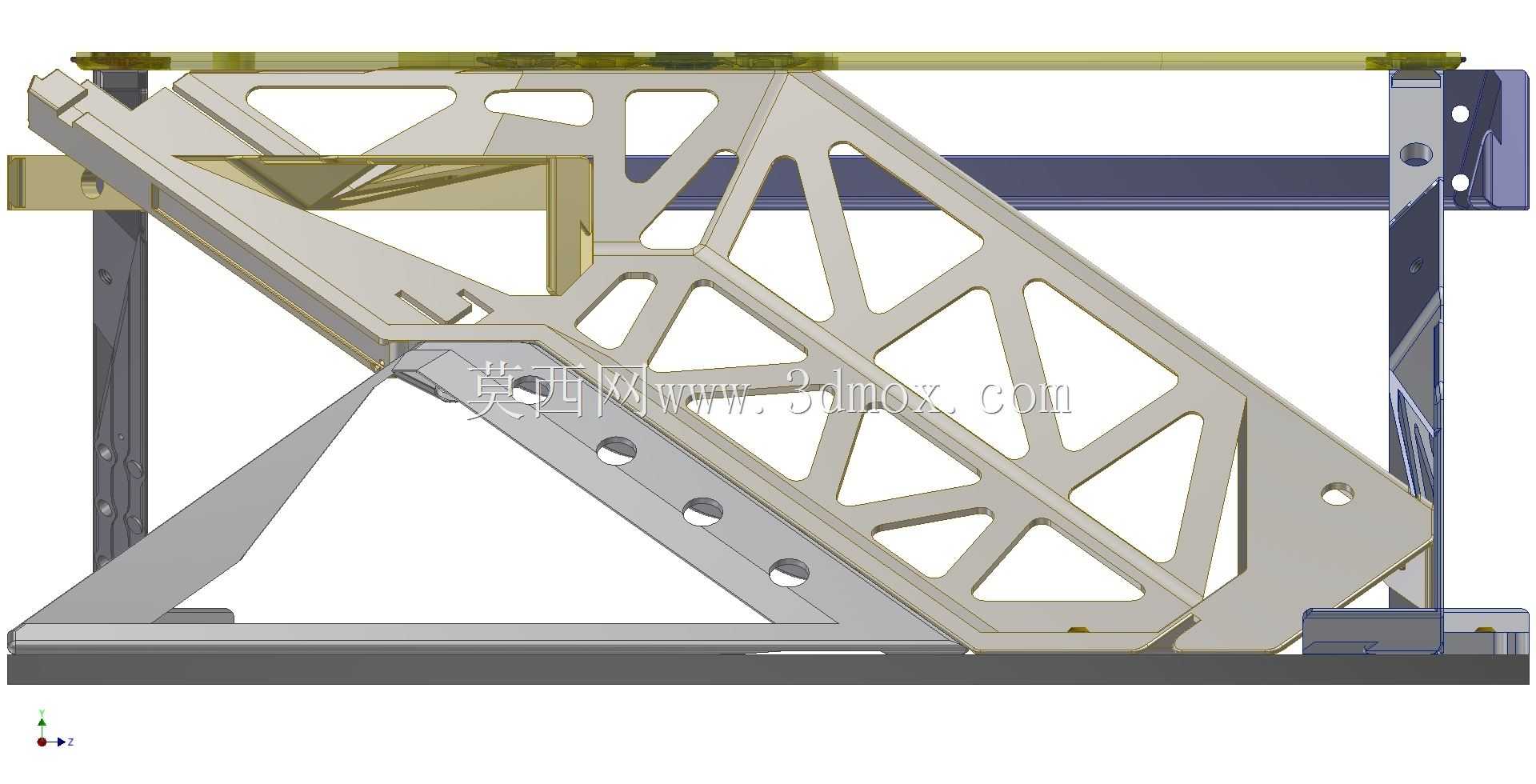

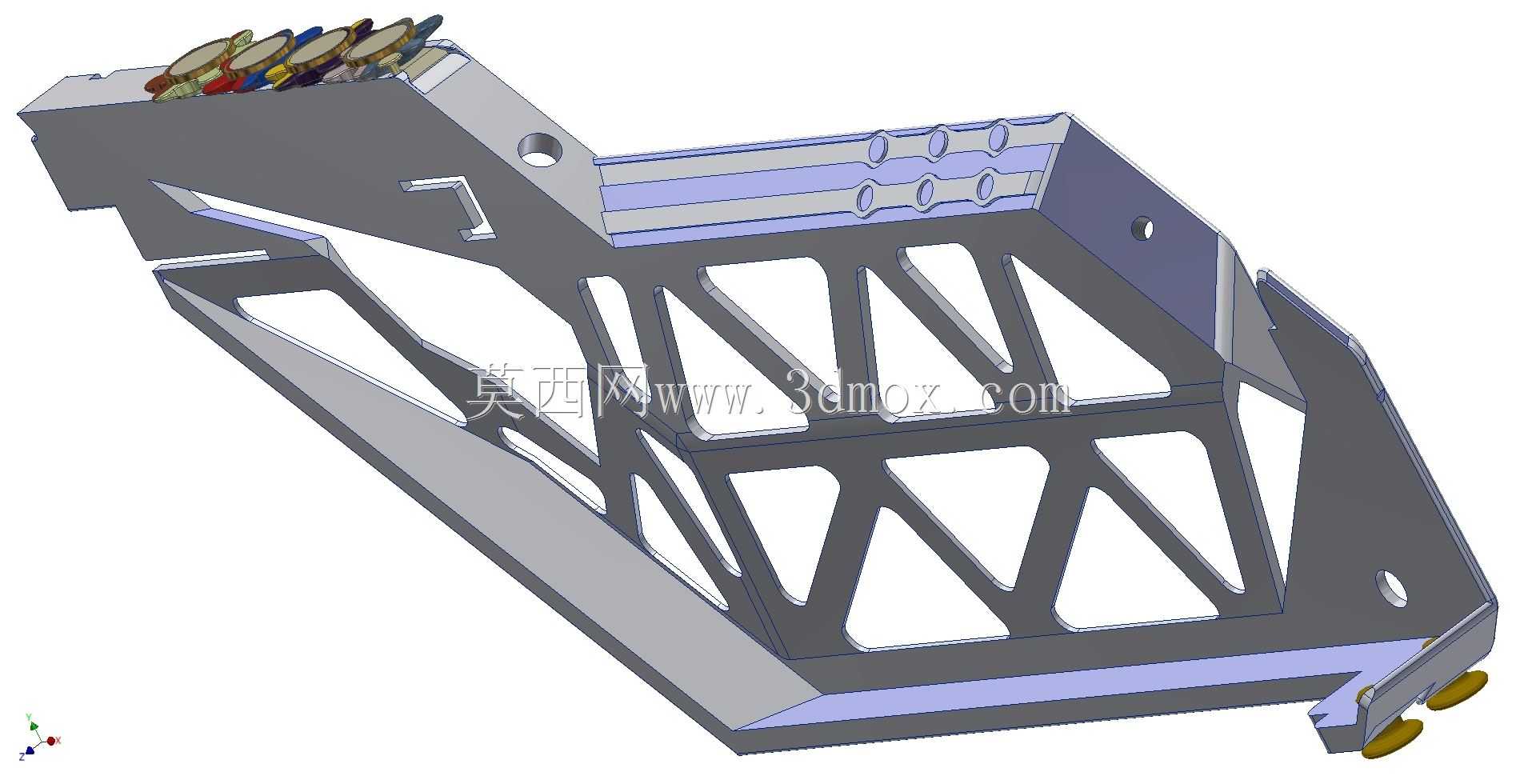

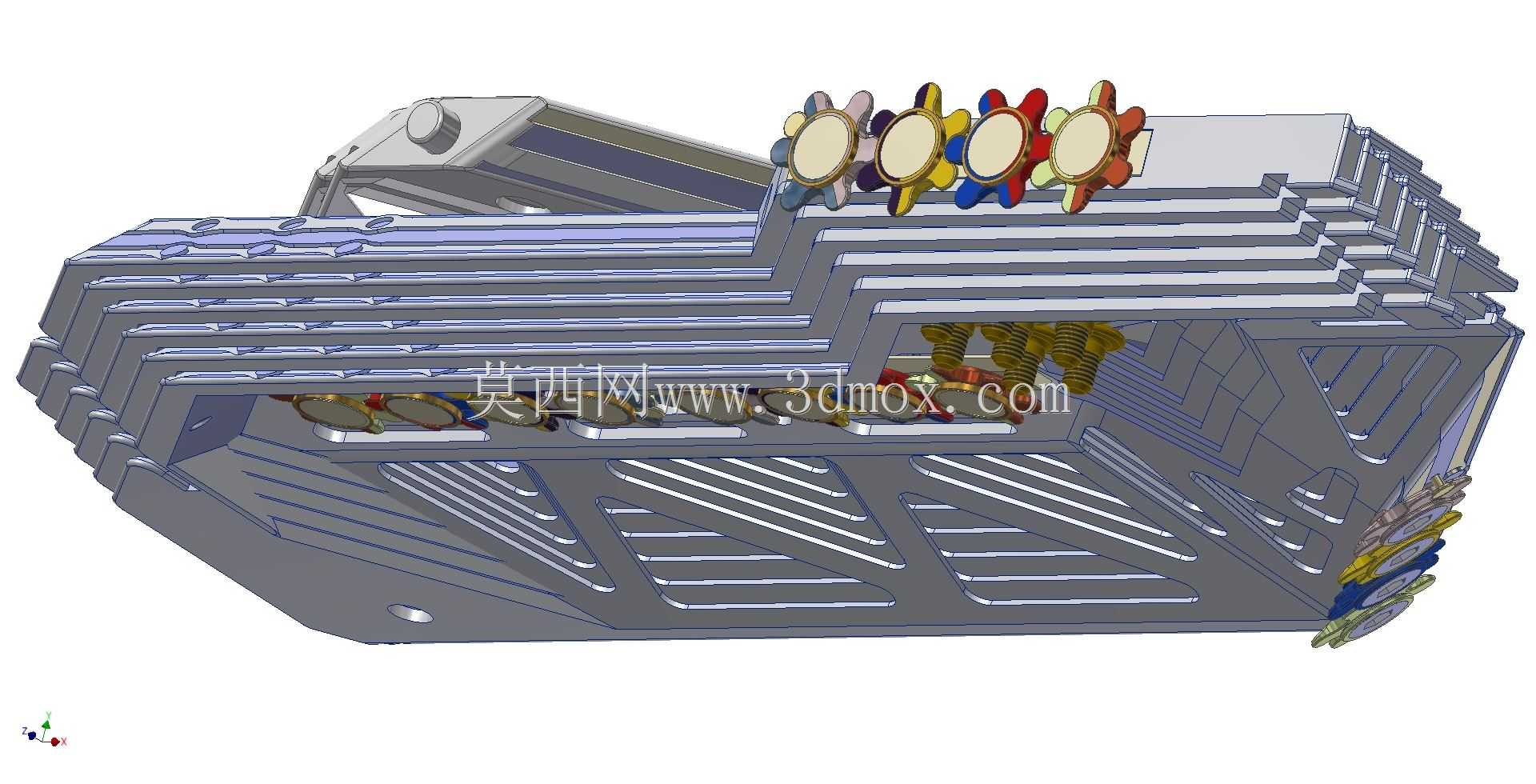

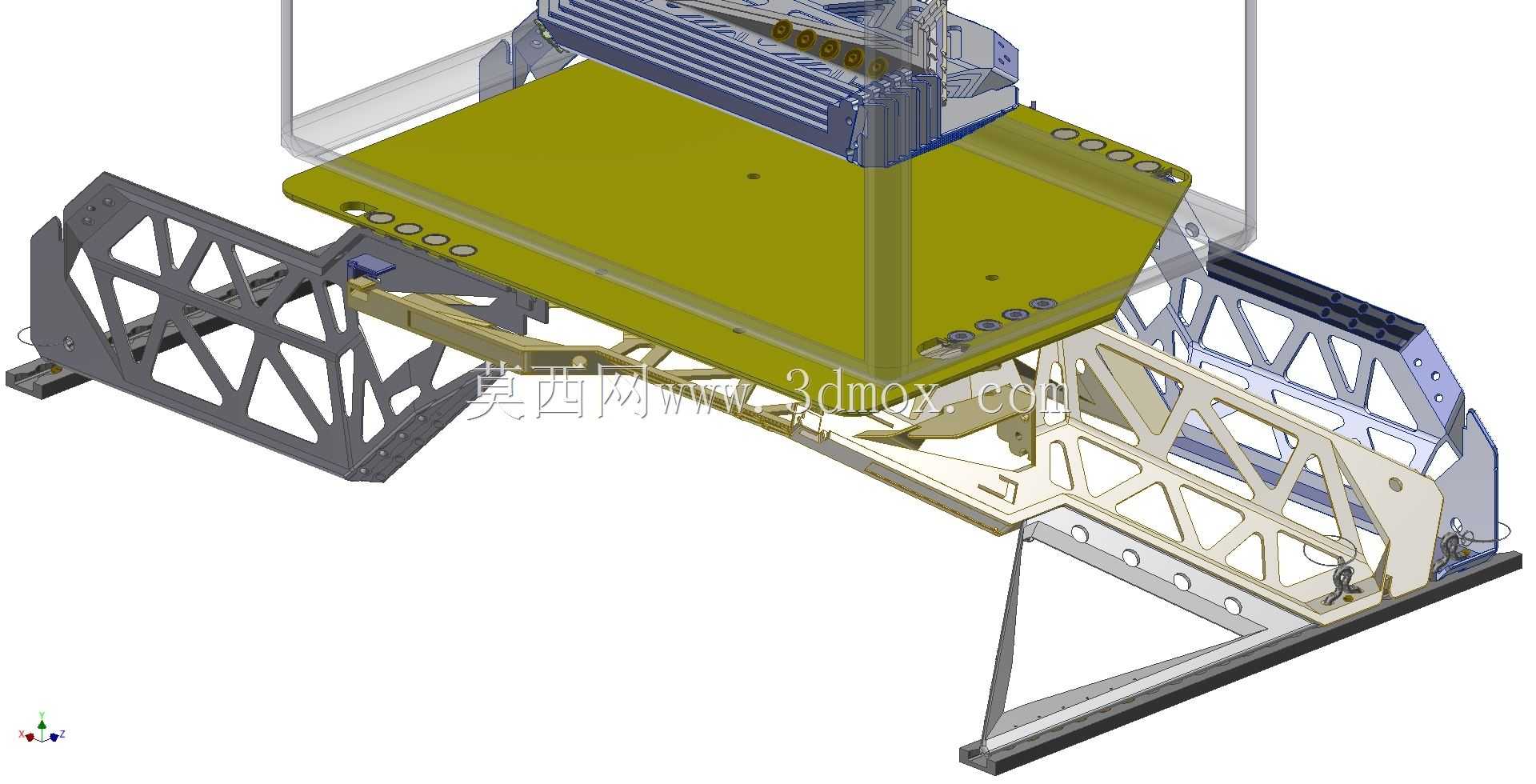

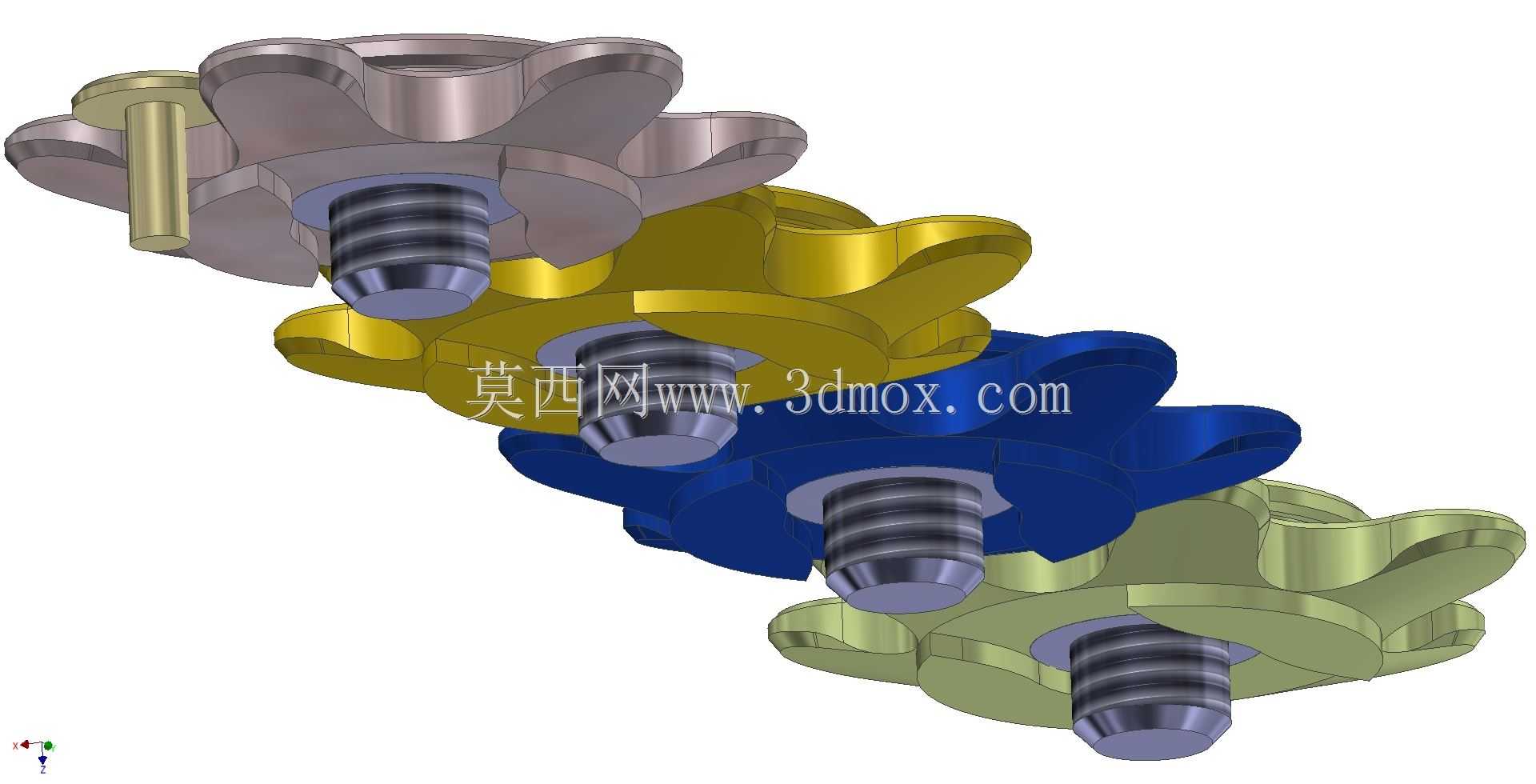

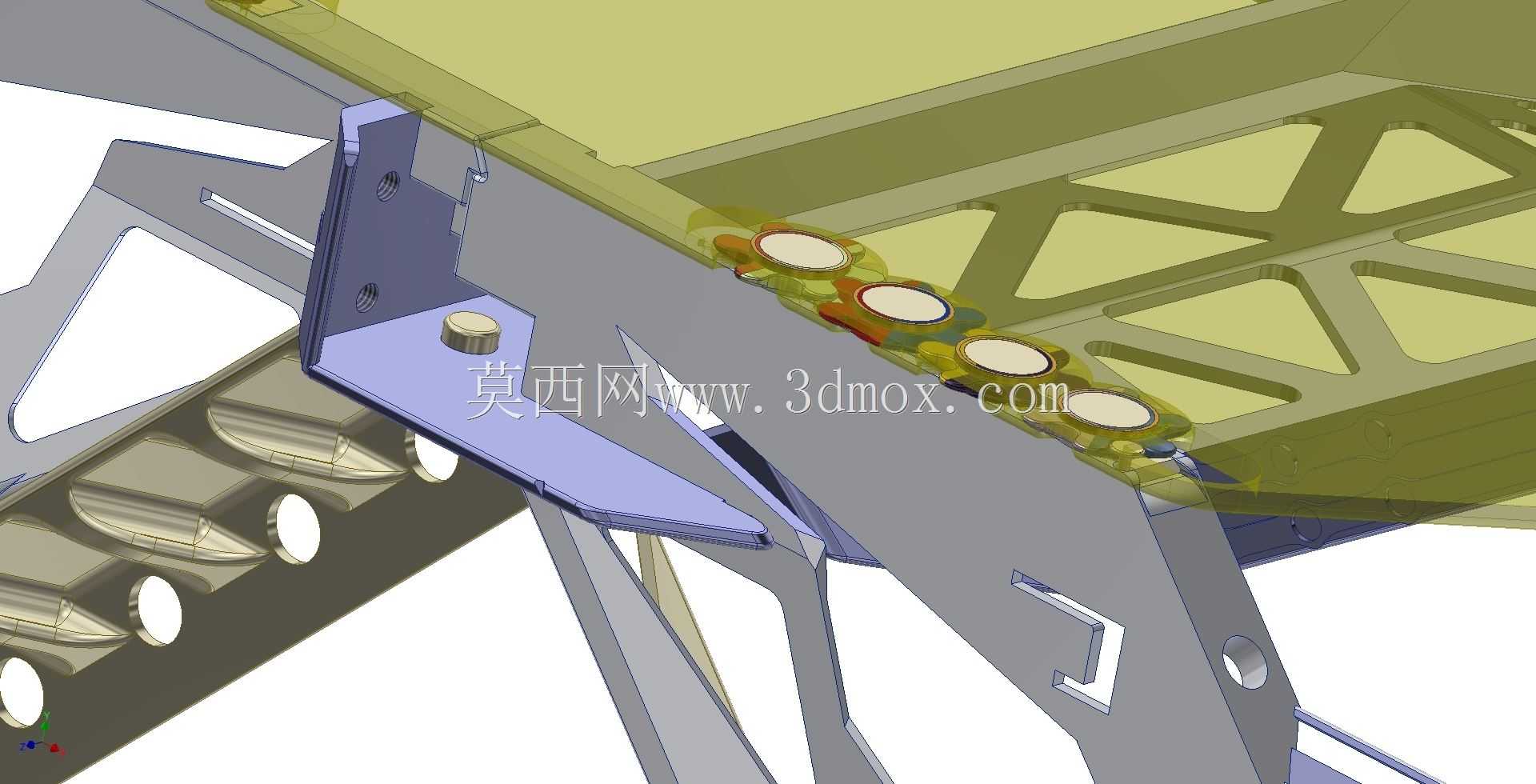

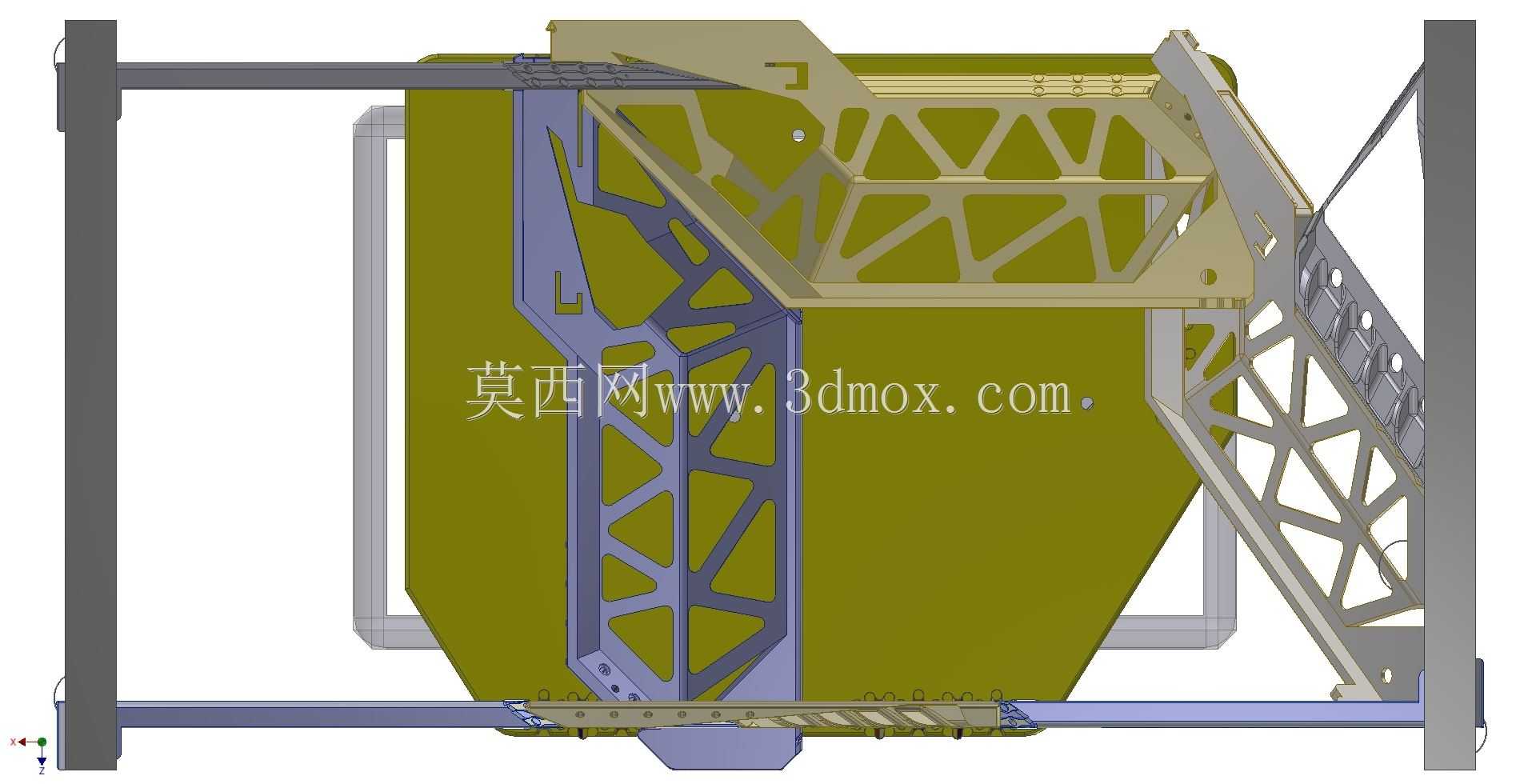

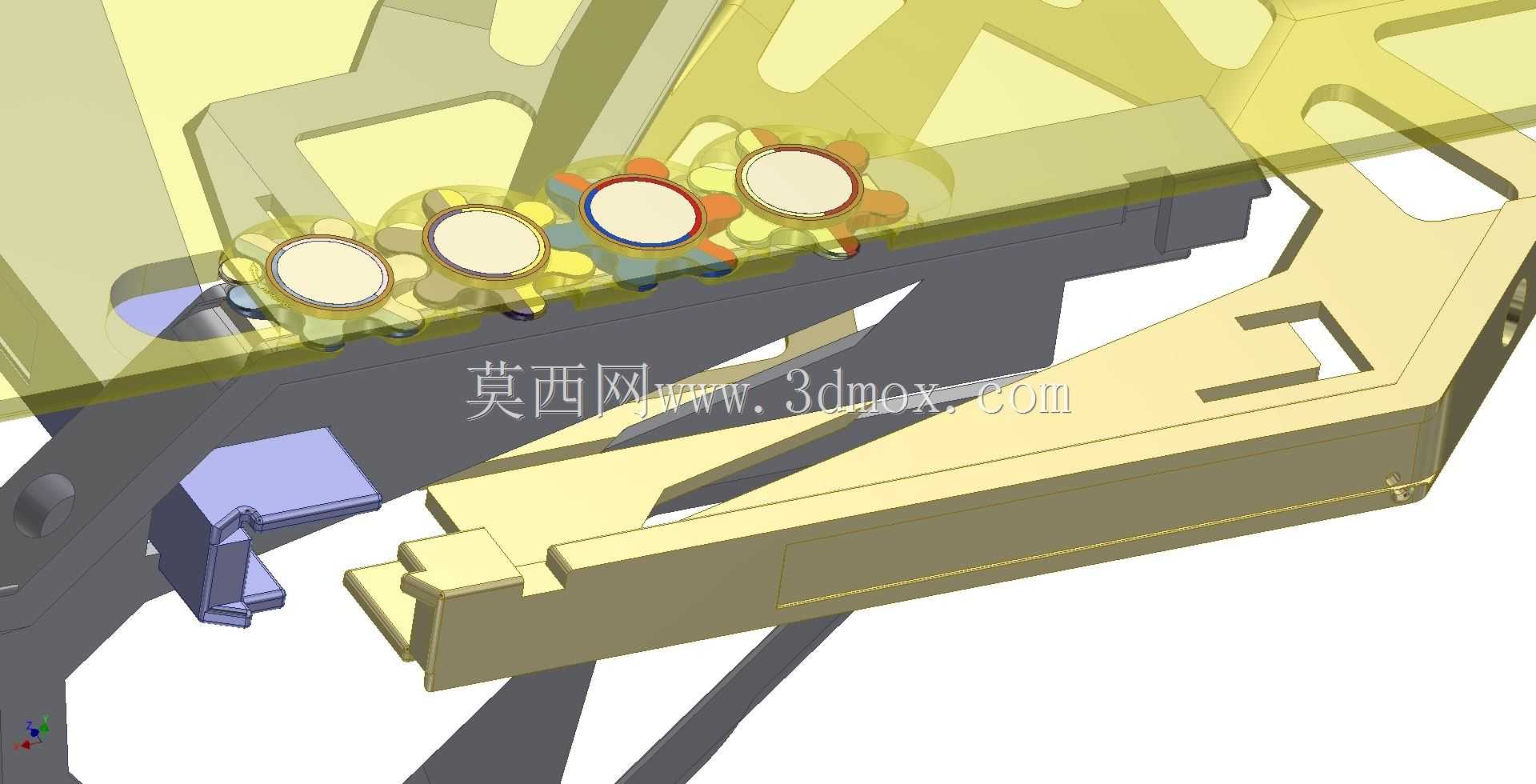

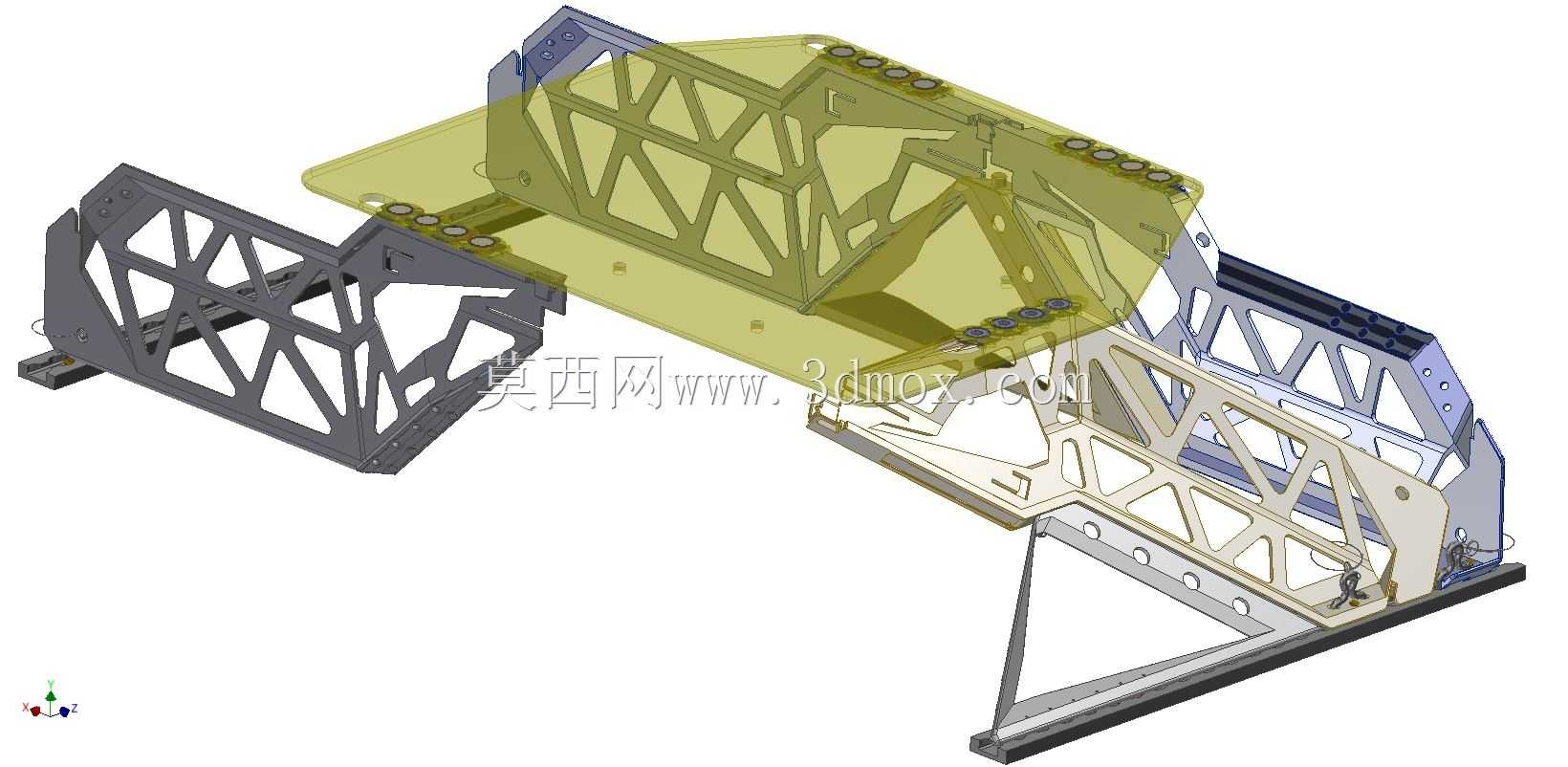

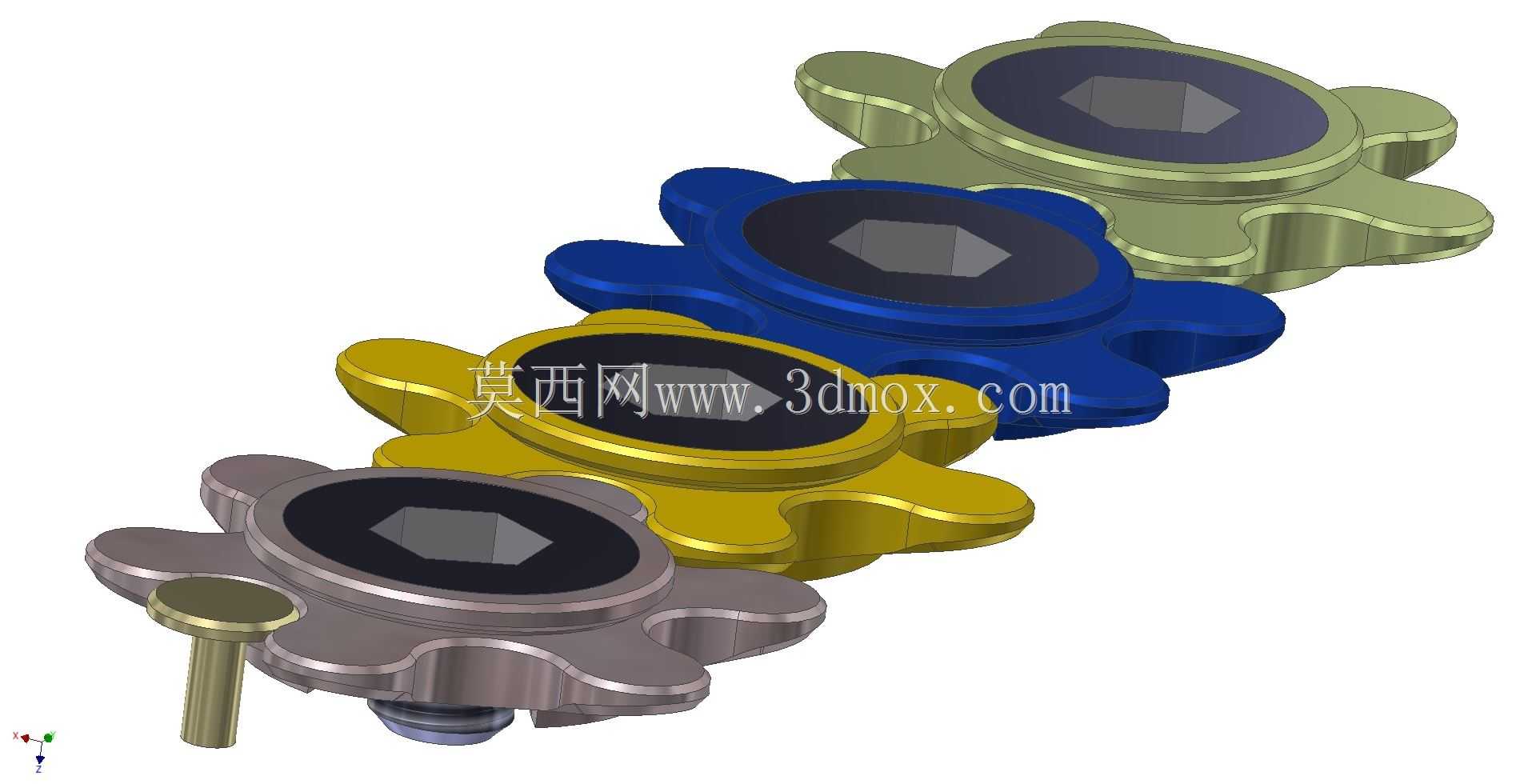

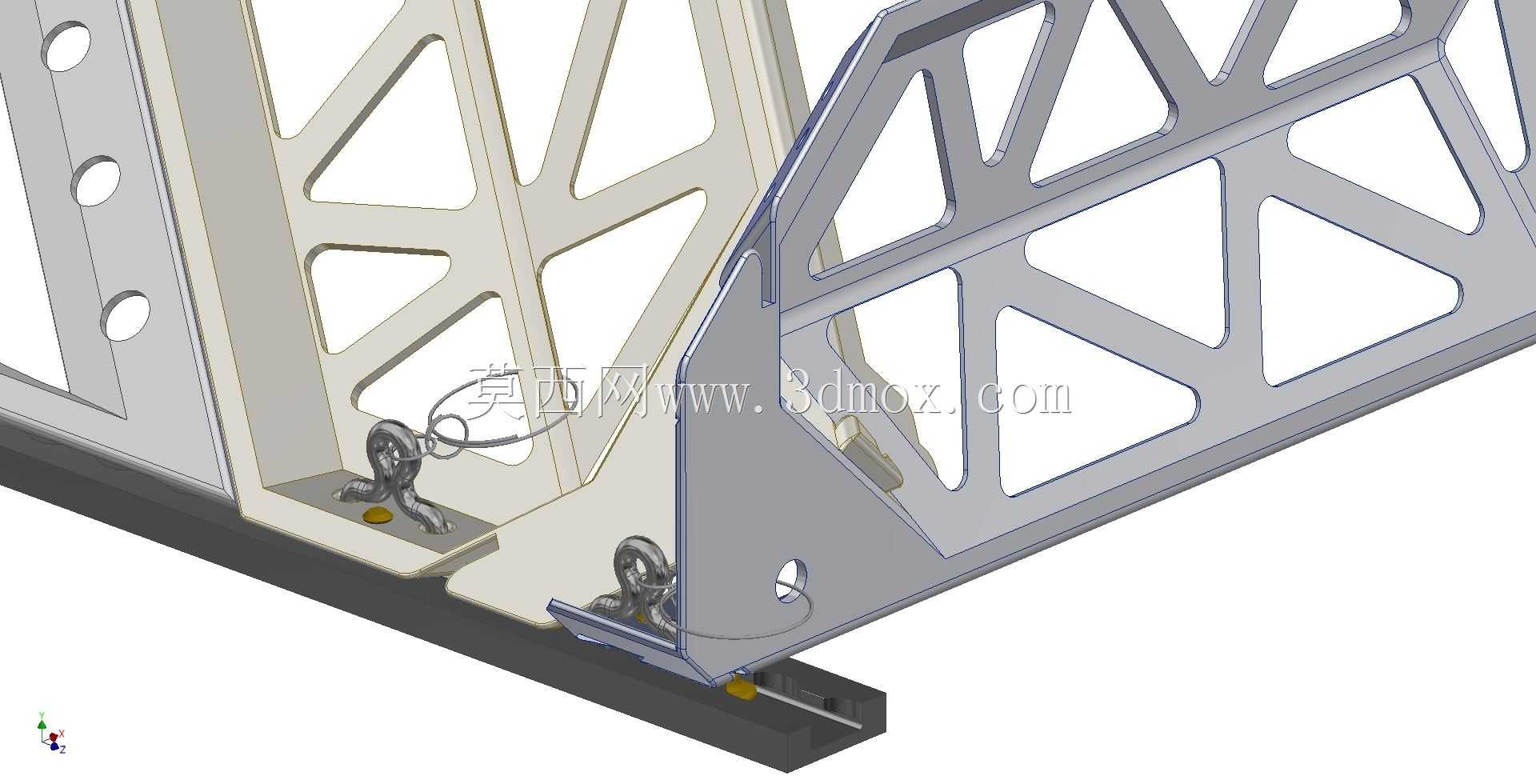

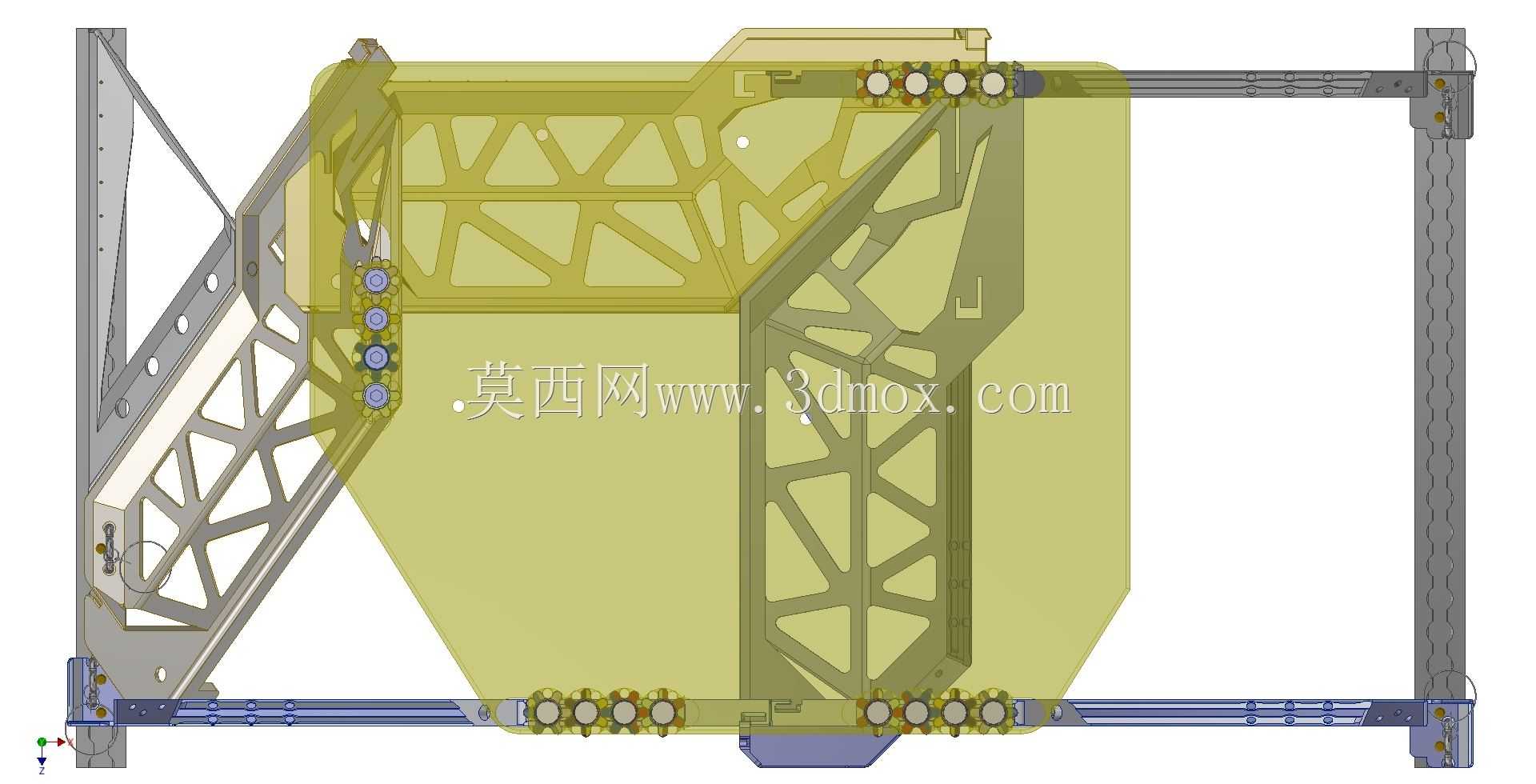

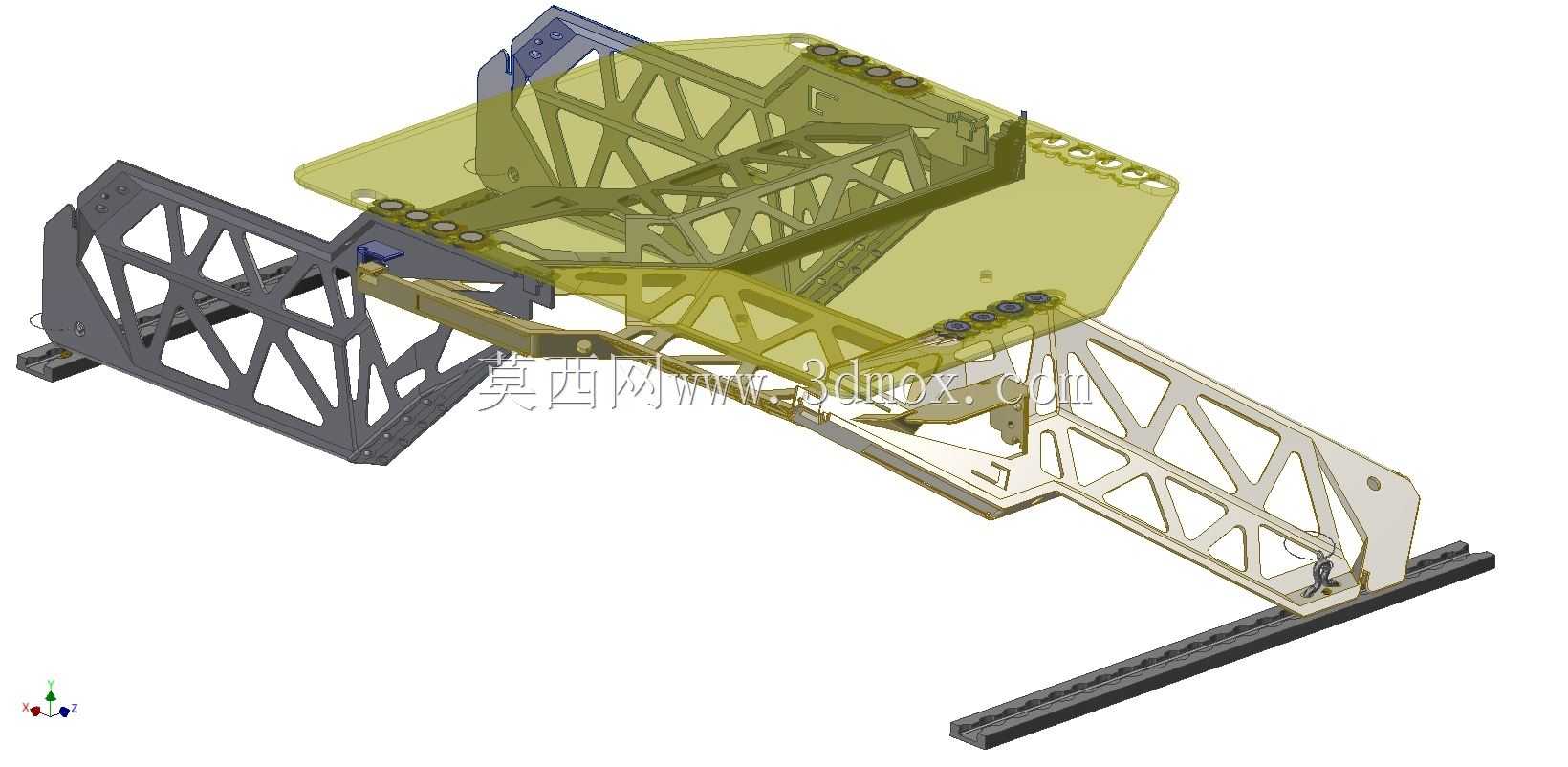

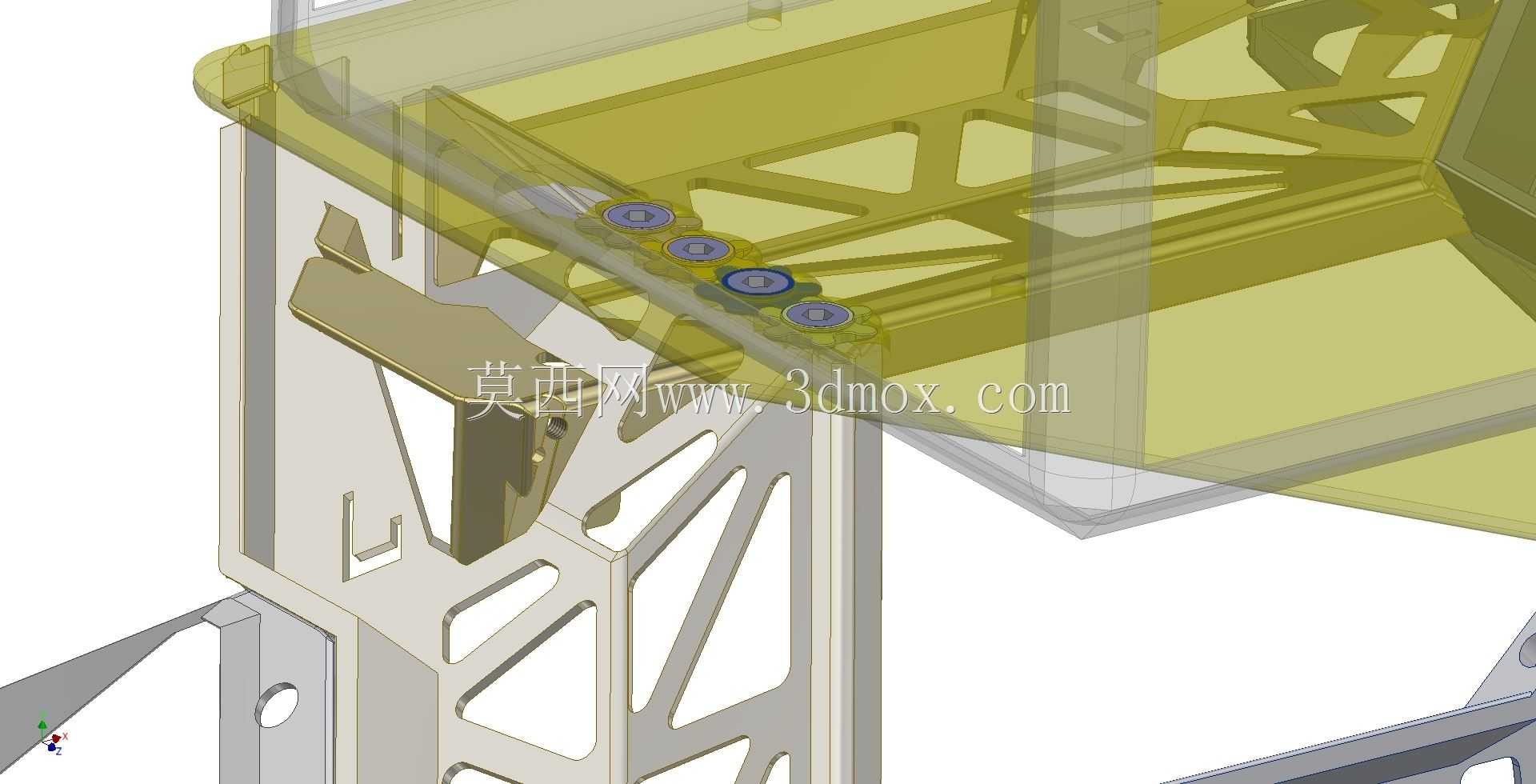

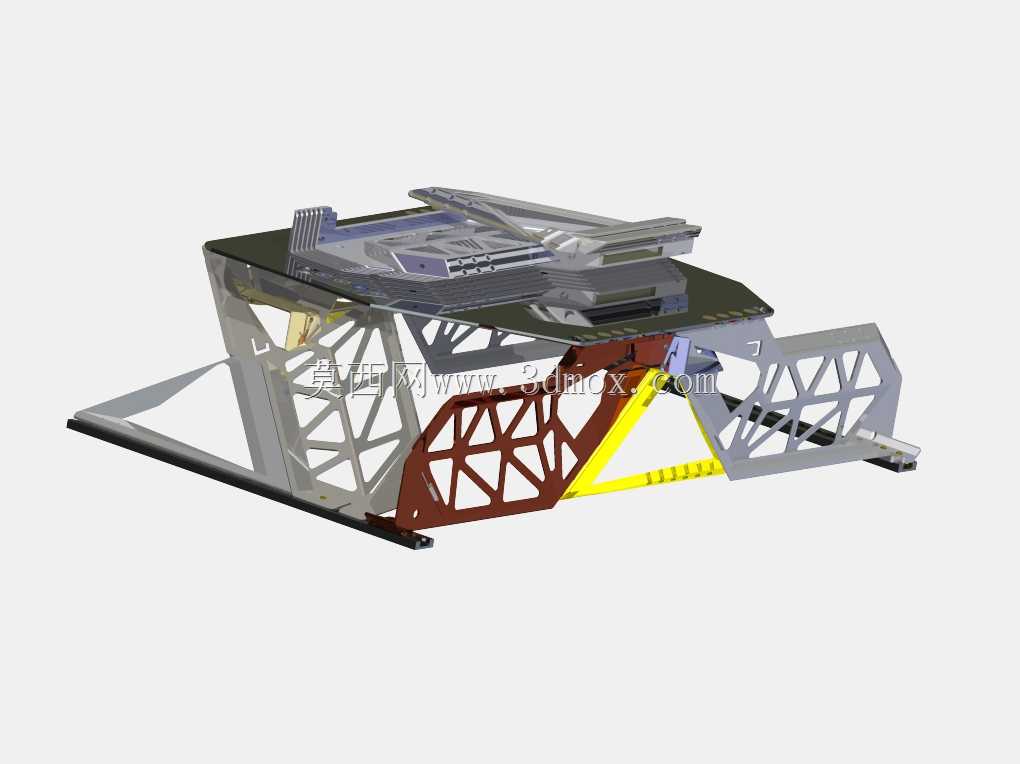

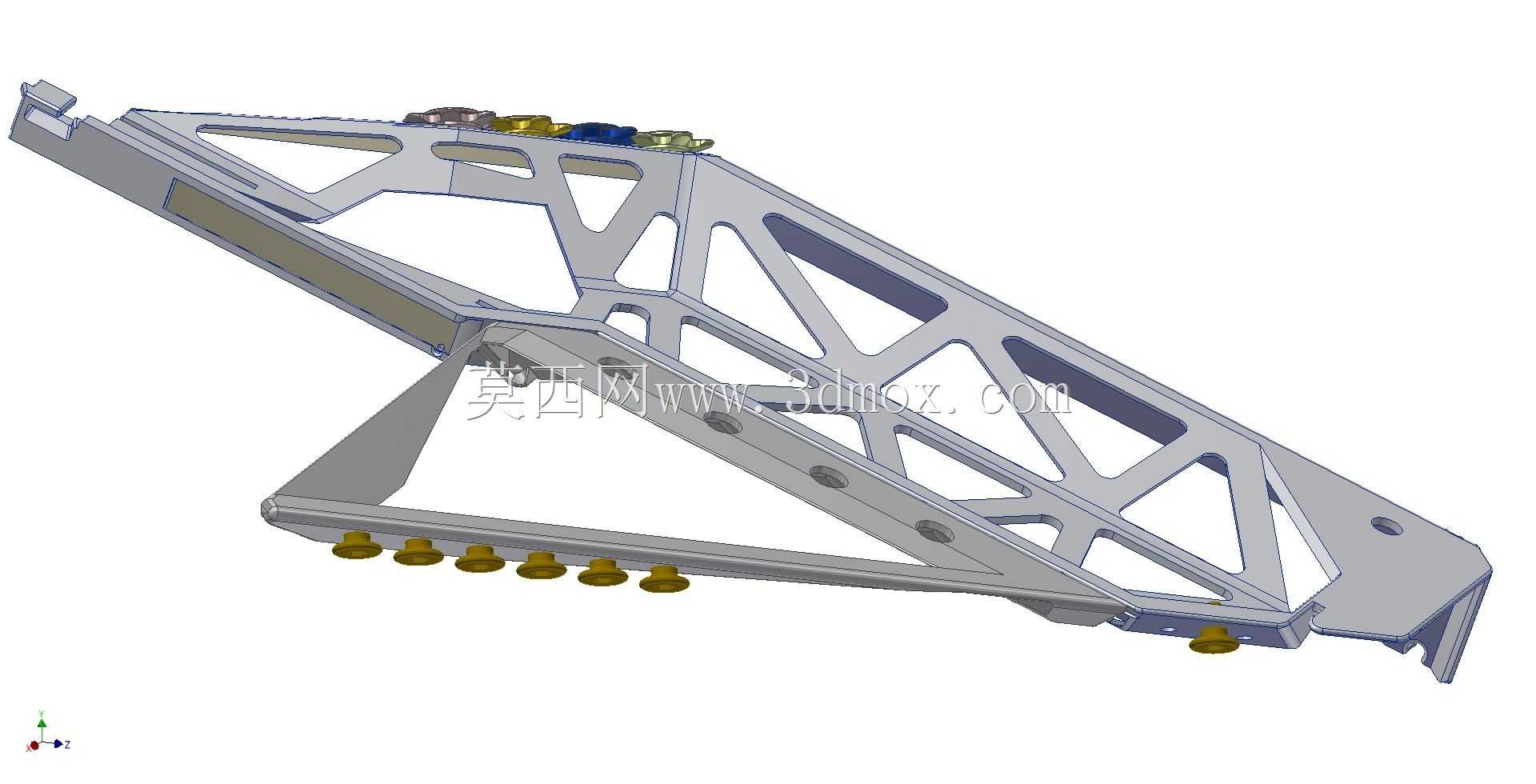

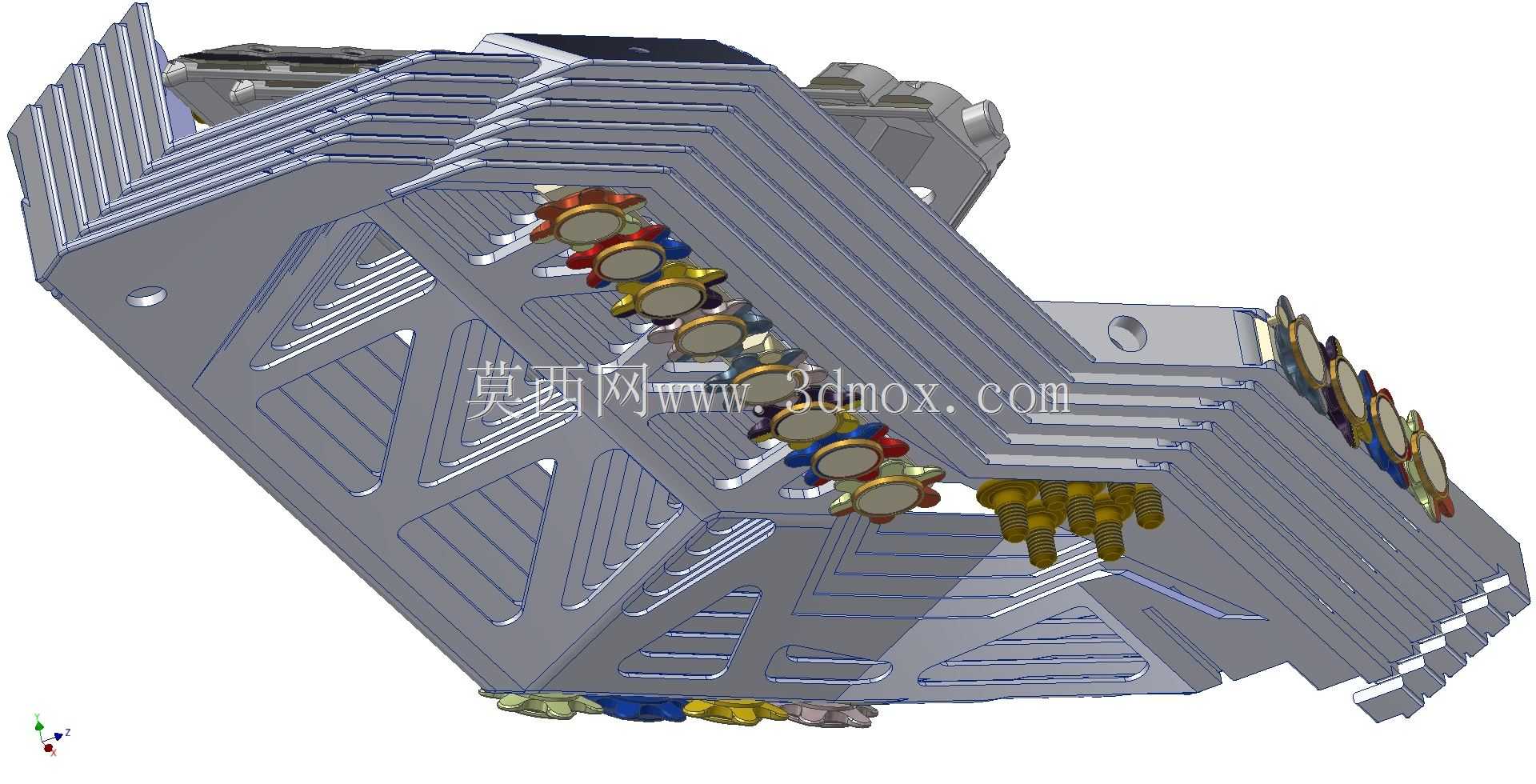

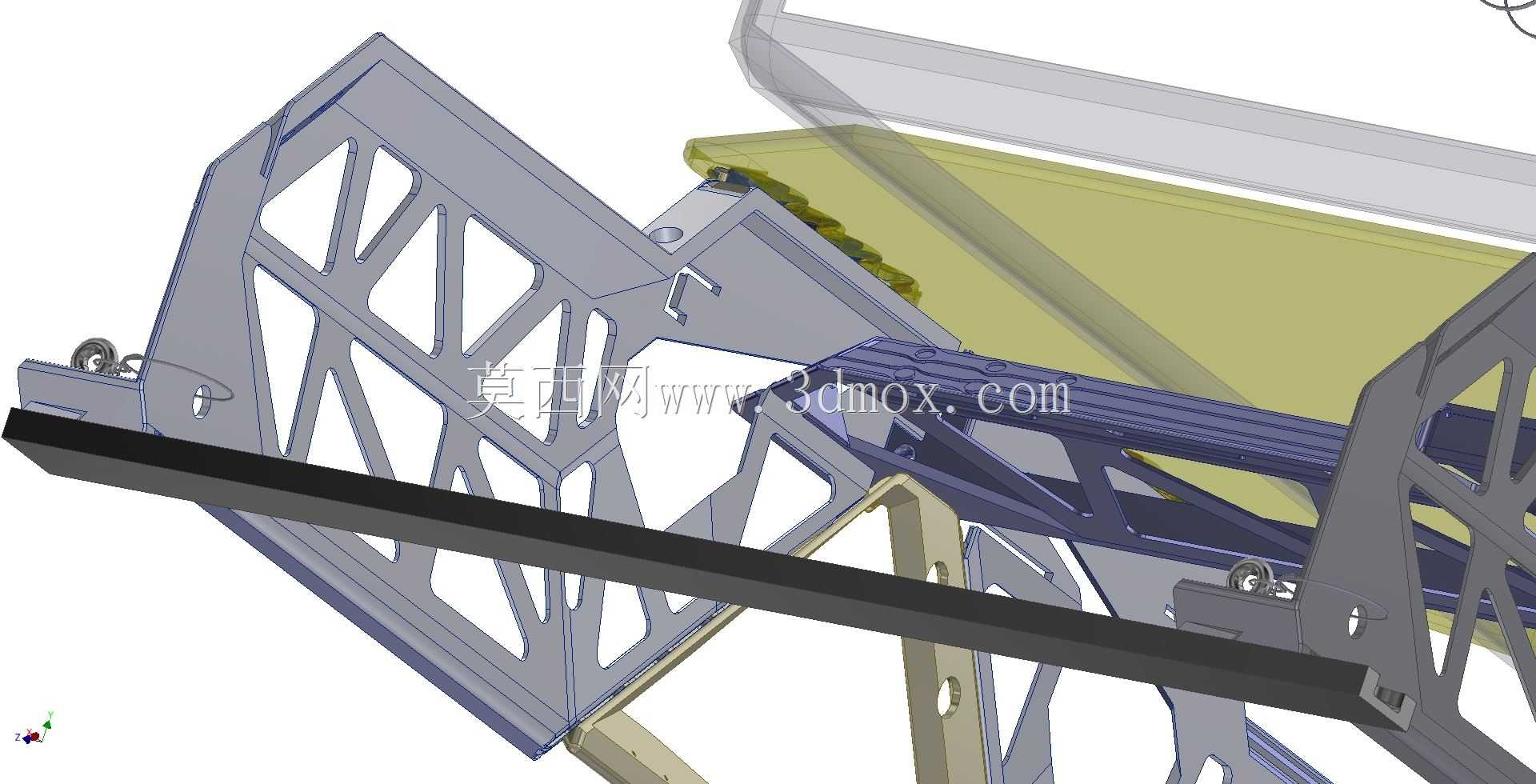

个人参赛作品：美国宇航局实验附件系统（EAS）挑战者高等情报局（无论是否来自美国宇航局，我不知道）正在召集地球社区解决一个3D难题。我受到了启发。下线的时候，我想出来了，虽然这段旅程似乎都是上坡路。触地得分！最后一块落地了！我猜…这是画架，它“代表”实验附件堆叠和工程乐高设置(请原谅我用play这个词，但是这个“画架”不是为一幅月球肖像画而设计的，而是为这幅作品本身而设计的。）这个工具基本上由两个堆叠的形状组成，一个锯齿形的主框架和一个三角形的支架，以及用于连接销的组件。此外，它还具有多种框架结构：它可能至少由三个足以进行小型实验的锯齿形框架组成，并可通过最多六个锯齿形框架和两个三角形支撑进一步稳定，共有八个刚性连杆，用于最稳定的配置，可在严重情况下使用。一些销钉和螺柱可在发射前拧紧并固定在车架上，或全部拧紧并卡在国际空间站上。然而，为了获得最紧凑的堆叠式包装，只有在给定的堆叠中的外部框架上已经连接了插销和螺柱。除了可堆叠之外，其模块化的一个巨大优势是，它可以用各种材料配置进行组装，如后文所示。然而，通过这种方式，宇航员只需抓住两个基本部件中的任何一个，插值较少，就可以算出一个给定的连接系统。锯齿形框架由不锈钢、铝（Al）和ABS制成。三角支撑和螺柱为不锈钢和铝合金。对于最刚性的框架结构，需要全钢EAS组件。在发射前可以进行地面水上框架实验，以便为使用附件的给定国际空间站实验选择最佳材料配置，无论是需要全钢配置还是ABS和Al框架的混合就足够了。一个实用的配置可能是两个ABS之字形框架，位于连接板下方一英寸处，四个铝之字形框架连接在钢轨上，两个铝三角支架。一个额外的优点是框架，特别是那些平行于连接板的框架，还可以用作线束，用作线束或电缆扎带的支架，作为连接或分离配置的电缆组织器。如果连接的EAS意外弯曲，弯曲的框架将被拉直，并通过切口框架加固，以完美的串联/夹层配置捆扎电缆，这是其堆叠属性的另一个优点，如果已经建立了特定的EAS帧配置，切割功能可以容纳塑料电缆扎带或类似的带子和铰接的可拆卸夹子，用于永久和加强连接。复杂的零件功能利用了最新的CNC机器和CADCAM接口的能力，以超快速和高效的方式在各种各样的设备上加工出几乎任何功能材料和切割条件。凸出和凹进的配合面应具有紧密的公差，以便通过卡扣将组件锁定到位。安装板数控铣床将在安装板的底面上切割孔和槽，以便有效固定固定销组件的旋转锁闩。无需任何其他功能，表面保持平整，符合规范要求。从四个锁紧位置切出一个手指，用于锁定和解锁紧凑型旋转锁销。只需根据安装板上的浮雕标记定位旋转锁闩即可。旋转锁闩总成固定销由两种总成配置组成。一种是带有刚性底板的分体式旋转闩锁，可将其推入锯齿形框架上的燕尾槽中。另一个是螺旋式旋转锁闩，单独拧到锯齿形框架上。旋转锁销可以少而简单，每个组件一个或最多四个。螺旋式组件最好已经在地球上拧紧，但仍然可以作为备件在国际空间站上拆卸。只需一个内六角扳手就可以牢固地拧紧部件。如果不需要更紧的发射包壳，那么在发射前就可以将销钉和螺柱连接到框架上，因为在这个挑战中有足够的包壳要求。然后宇航员将要做的就是挑选出哪些组装好的部件将被正确定位，并用手组装画架而不需要工具
