老式桁架结构轻型固定翼航模设计

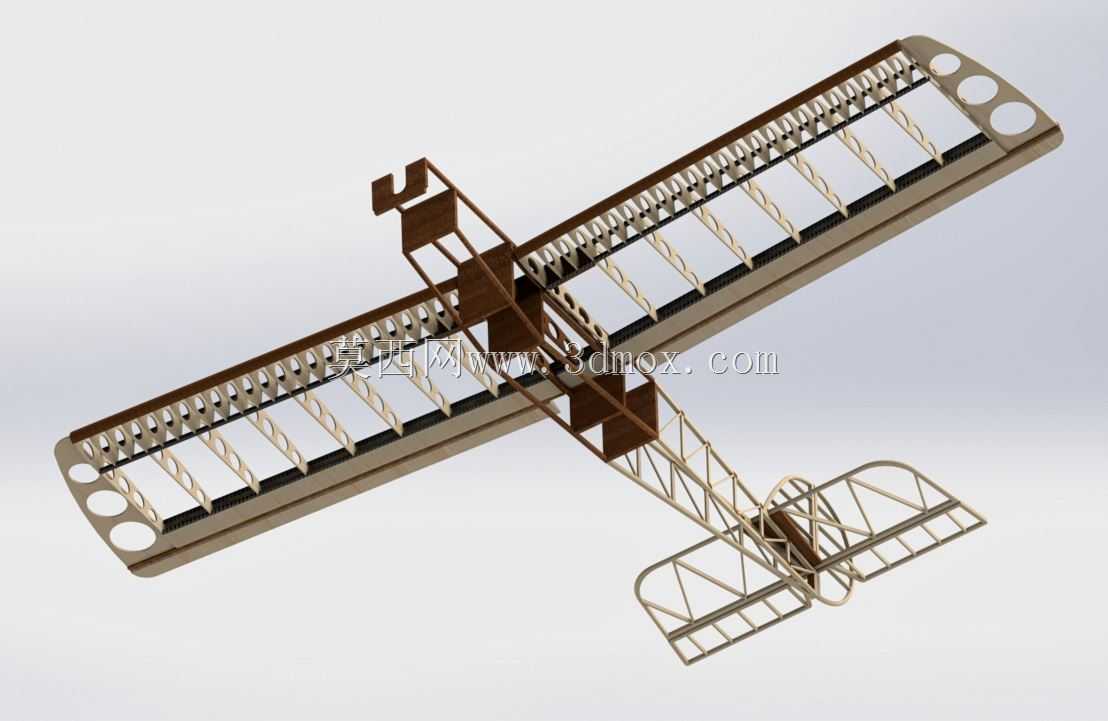

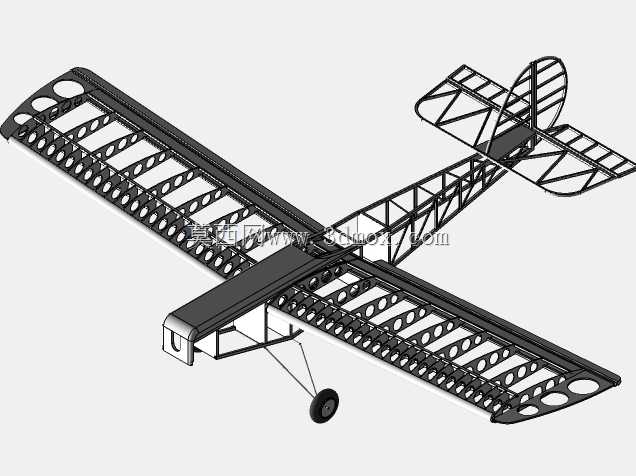

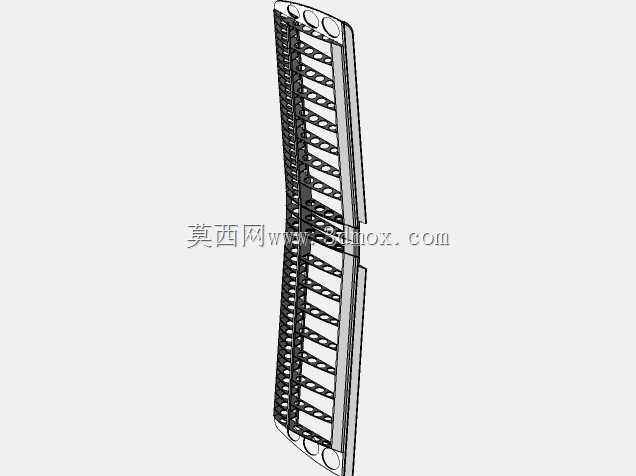

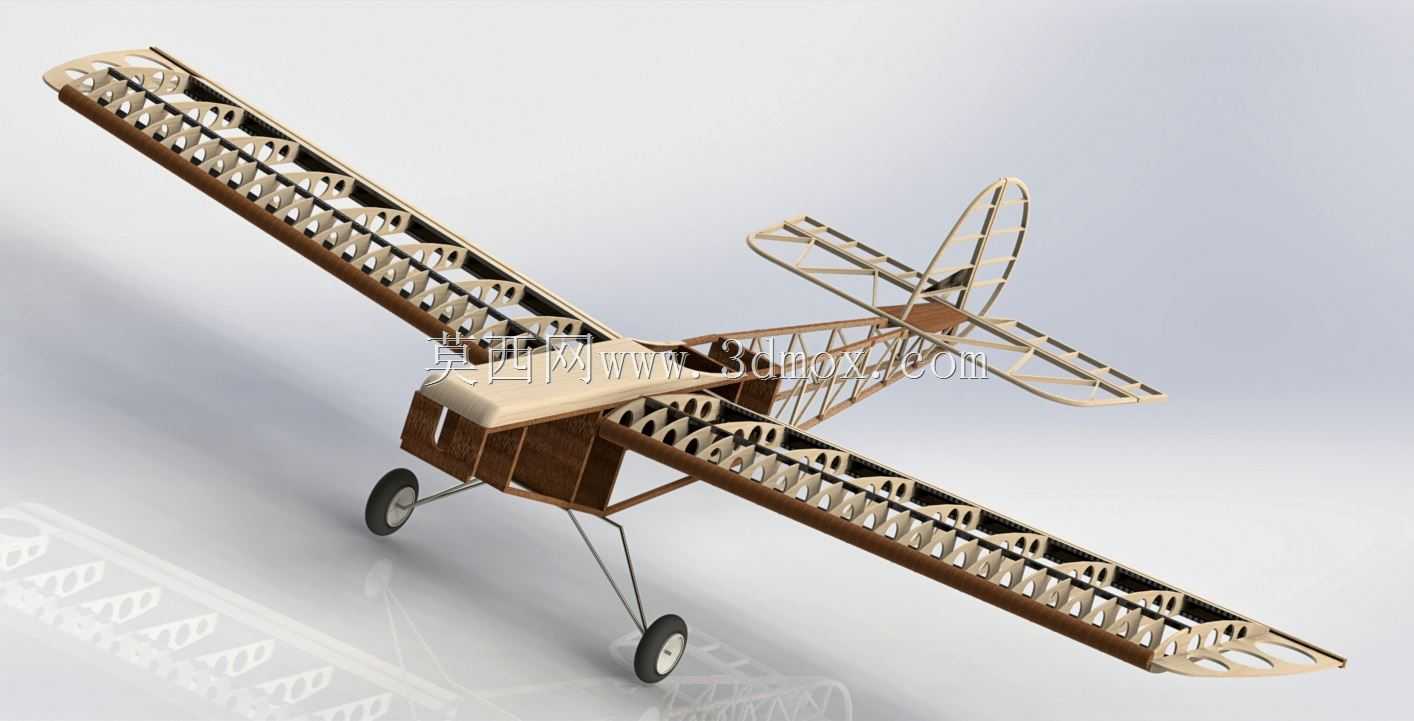

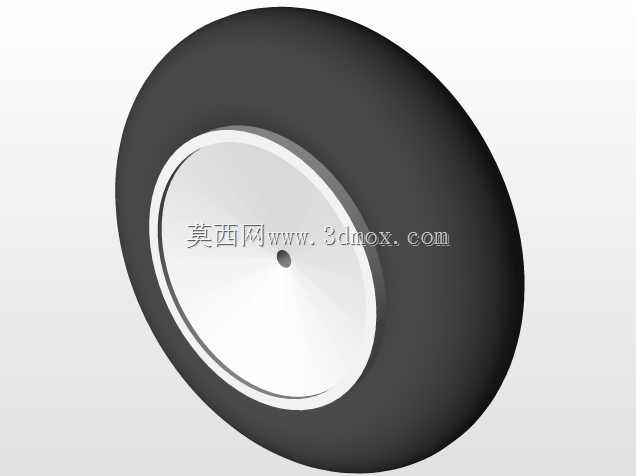

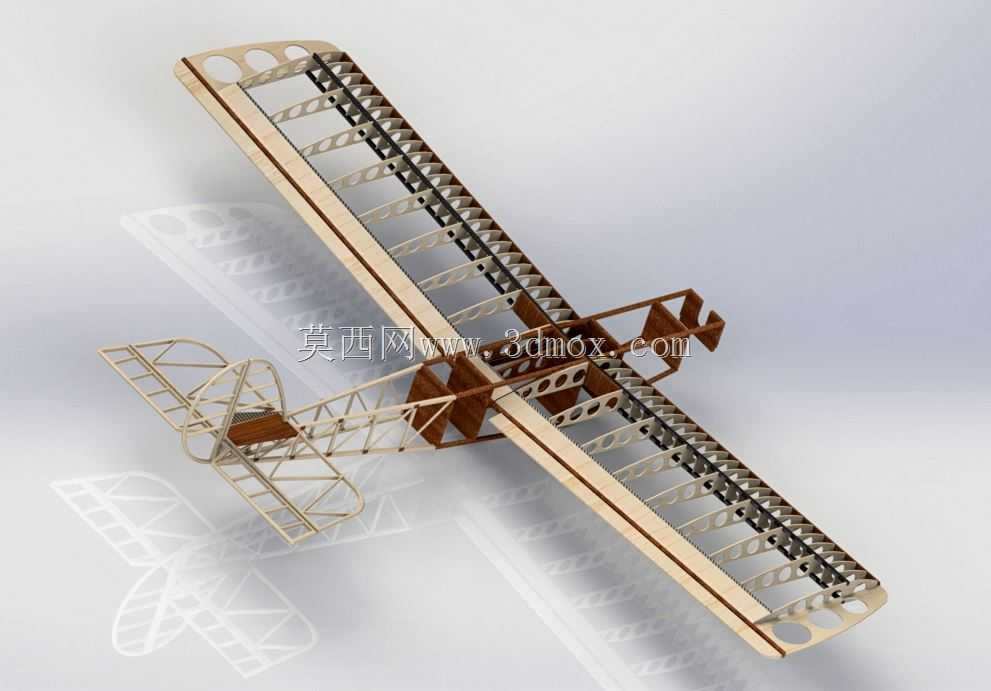

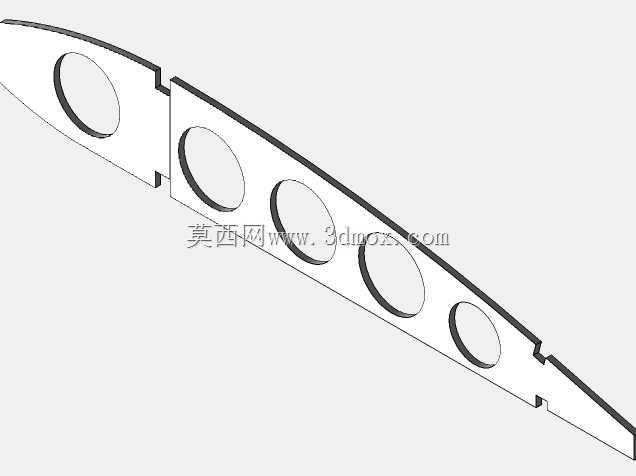

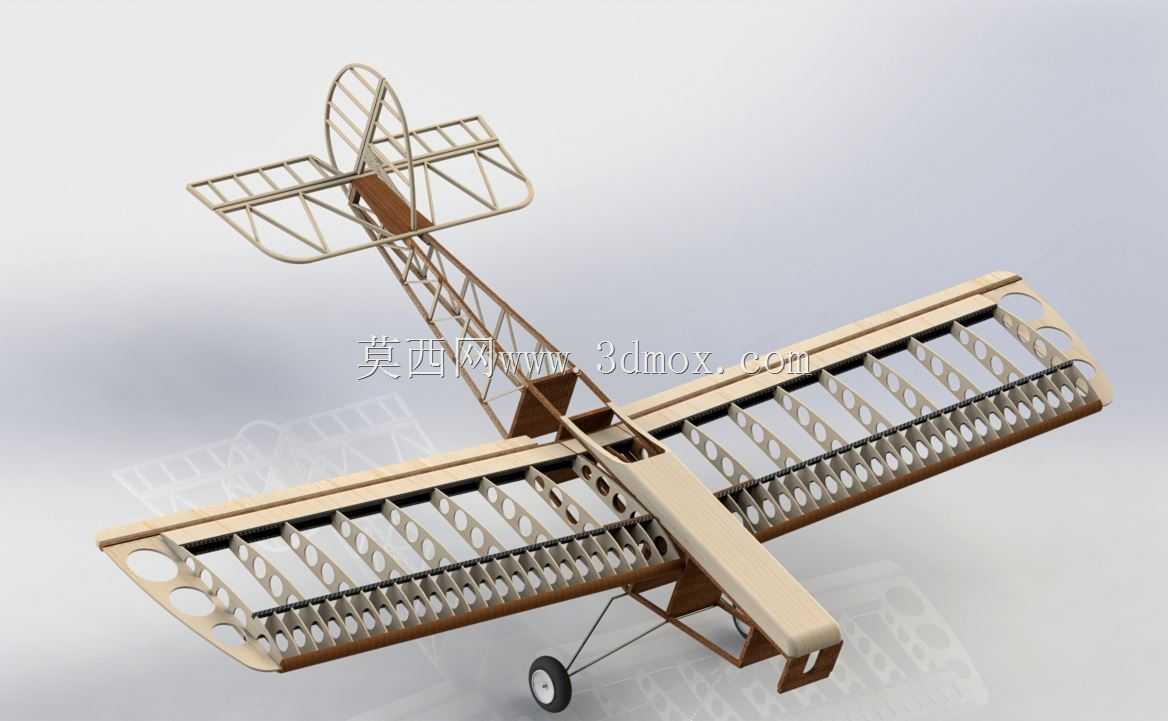

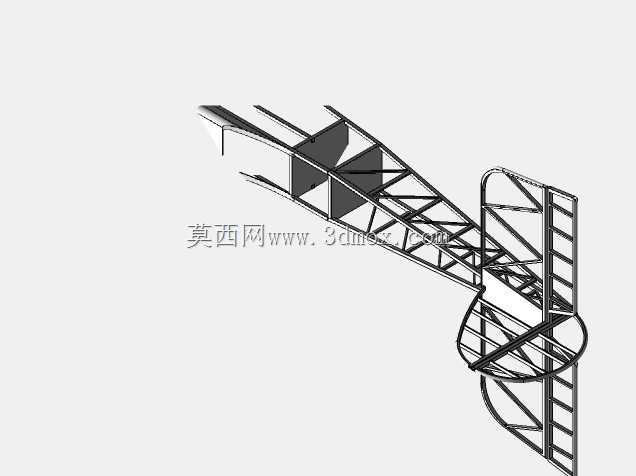

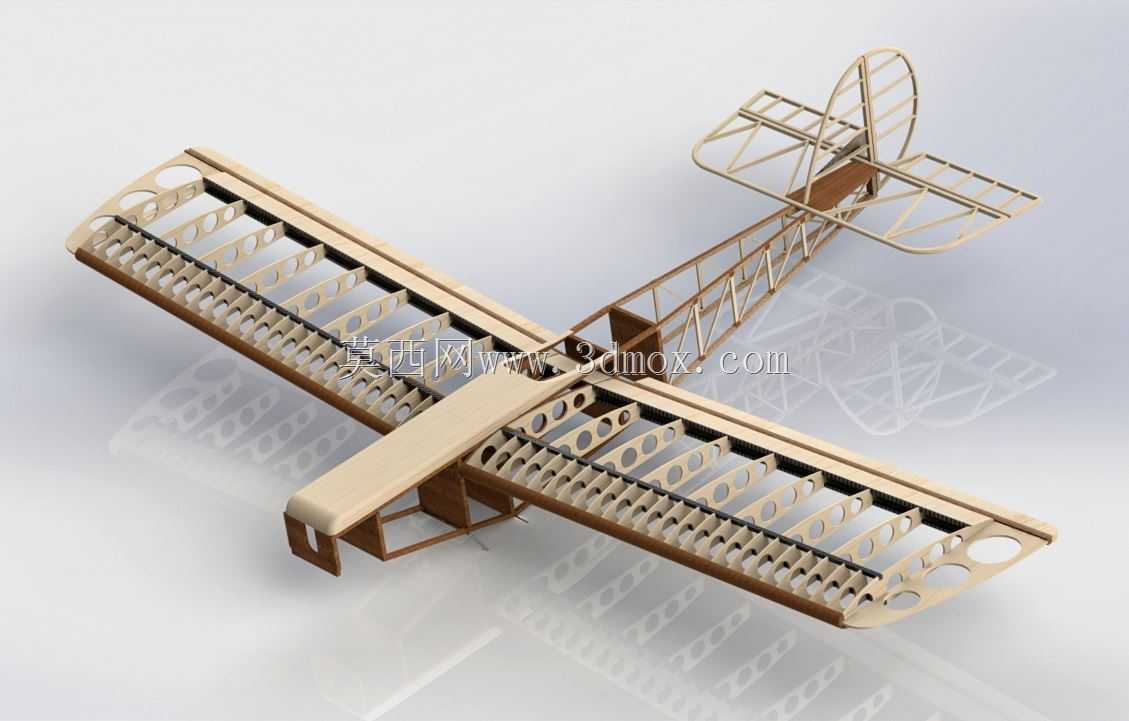

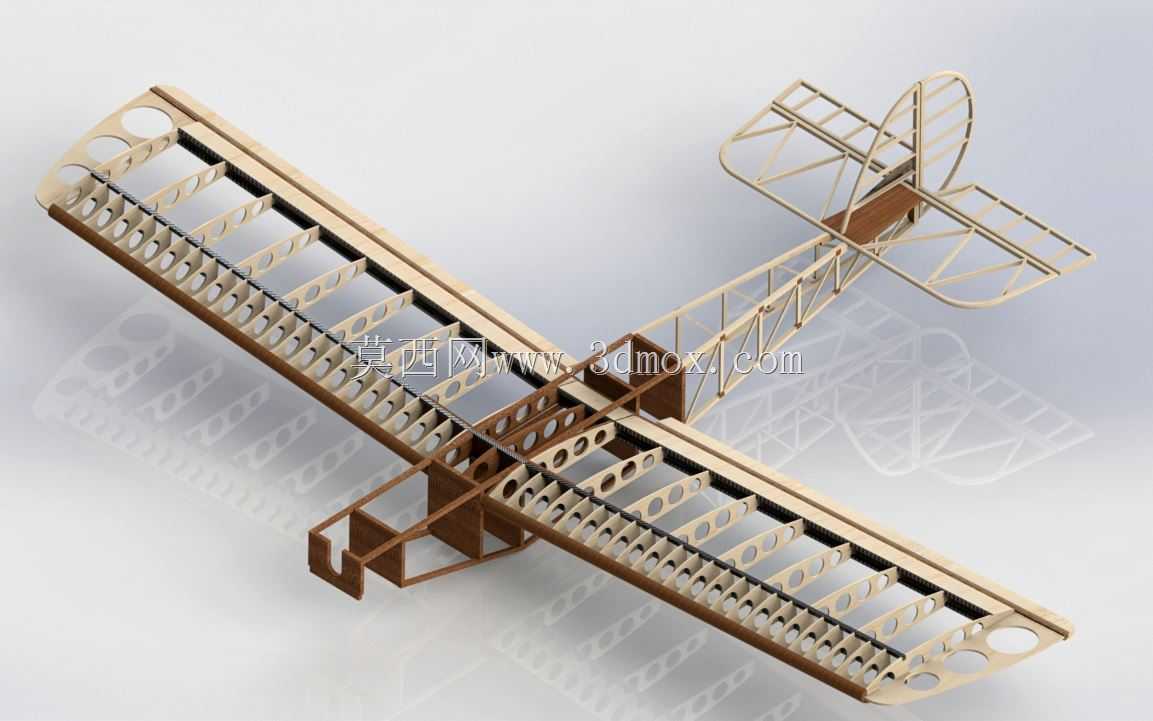

该作品为复古风格轻型固定翼航模的骨架结构设计，整体采用外露桁架式承力布局，还原了早期轻型飞行器的结构特征，主要面向航空科普教具制作、静态航模收藏、小型电动遥控航模改装等应用场景，可作为航空院校结构力学教学的演示载体，也可适配微型动力系统改装为可飞行的遥控航模，满足航模爱好者对复古飞行器的复刻制作需求。从功能特性来看，该结构采用镂空桁架设计，在保证整体结构强度的前提下最大限度降低了自身重量，机翼部分采用分段式翼肋搭配纵梁的承力结构，每片机翼沿展向布置多组等距翼肋，翼肋上预留的镂空孔位可进一步减重，同时翼梁贯穿整个机翼展长，可承受飞行过程中的升力与弯矩载荷；尾翼部分同样采用桁架式骨架，平尾与垂尾的骨架结构与主机翼设计逻辑一致，可保证飞行过程中的航向与俯仰稳定性；机身部分采用纵梁加斜撑的桁架布局，从机头段延伸至尾翼段，斜撑结构可有效分散机身承受的各类载荷，前三点式起落架的安装位预留于机身前部下方，可适配小型橡胶轮完成起落架装配，满足滑跑起降的结构需求。设计思路上，该作品优先复刻早期轻型飞机的外露骨架视觉特征，没有采用蒙皮覆盖的封闭结构，直接将承力骨架作为外观展示部分，结构设计遵循航空模型的轻量化设计原则，所有承力杆件的排布均经过受力路径优化，避免多余的结构冗余，各部件之间的连接节点均做了加强处理，可满足组装过程中的粘接、螺丝固定等装配需求，同时骨架上预留的各类安装位可适配微型电机、舵机、电池等遥控航模所需的电子设备，无需对主体结构做大幅修改即可完成飞行动力系统的加装。从安装边界与尺寸适配来看，该航模骨架的翼展、机身长度比例符合常规轻型固定翼航模的尺寸比例，机翼与机身的连接位置预留了标准的插接安装位，可实现机翼的快速拆装，方便运输与存储，尾翼与机身尾部的连接位同样采用可拆分设计，起落架安装位的孔位尺寸适配常规小型航模起落架的安装规格，机身中部的预留空间可容纳常规规格的航模电池与接收机，整体结构的各部件边界清晰，无干涉结构，可直接通过3D打印、轻木切割等方式完成各零件的加工制作，组装难度适中，适合具备基础航模制作经验的爱好者完成装配。
