轻木构架式线操纵固定翼航模结构设计

该线操纵固定翼航模主要面向航空模型运动爱好者的日常飞行练习、航模赛事参赛以及航空科普教学场景使用，区别于普通自由飞航模，线操纵模式可通过两根操纵钢索连接操纵手柄，由飞手在地面圆周区域内精准控制模型的俯仰姿态，完成筋斗、倒飞、8字飞行等特技动作，适配学校航模社团教学、青少年航模竞赛训练、户外休闲飞行等多种使用场景，能够帮助入门爱好者快速理解固定翼飞行器的操纵逻辑与气动原理。

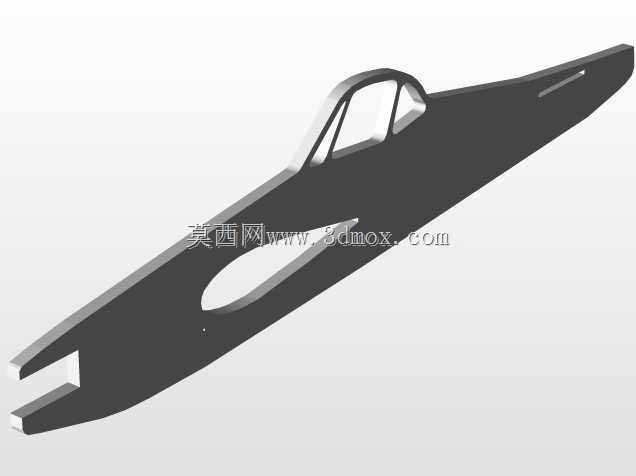

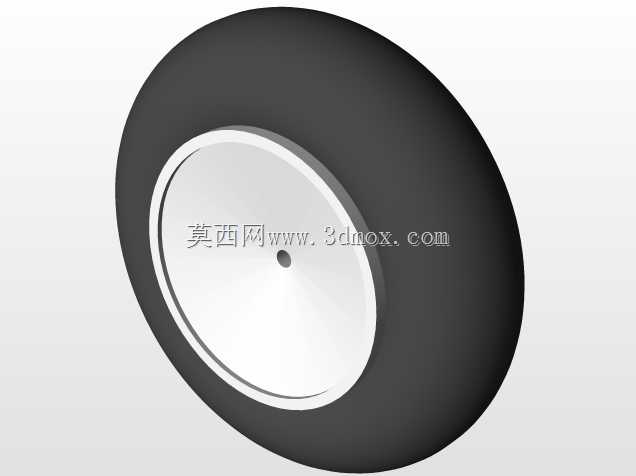

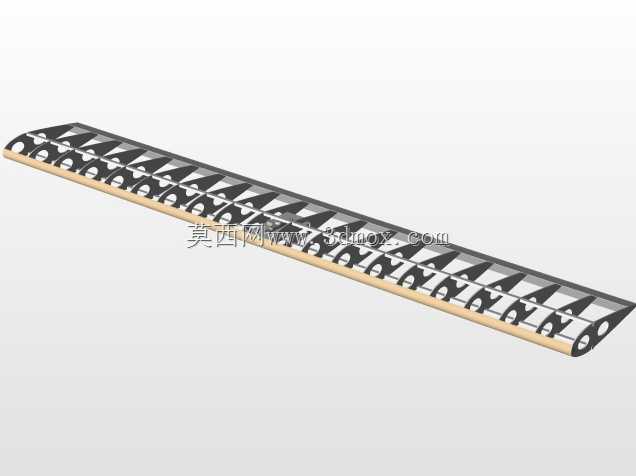

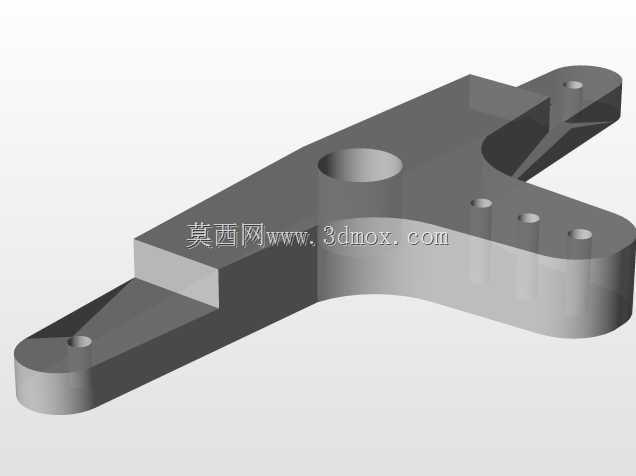

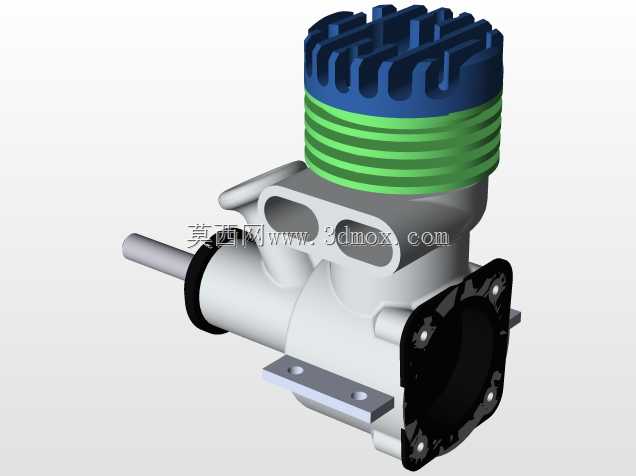

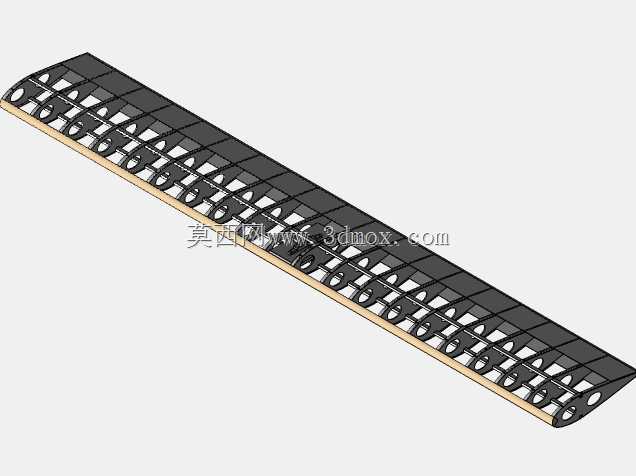

产品采用经典的双翼布局搭配轻木镂空构架设计，上下机翼通过翼间支柱连接形成稳定的承力结构，机翼内部采用翼肋与前后梁组合的镂空构架形式，在保证机翼结构强度、维持翼型精度的同时，最大限度降低整机结构重量，提升飞行时的升阻比与机动性能。机身前段预留动力系统安装位，可适配小型活塞式发动机或外转子无刷动力套装，配套的起落架采用后三点式布局，主起落架布置于机翼下方重心靠前位置，尾起落架集成于尾翼前端，能够满足草地、硬化铺装场地的滑跑起降需求，降低起降阶段的结构冲击。尾翼组采用常规平尾加垂尾的布局，平尾与升降舵、垂尾与方向舵之间采用铰接连接，操纵线通过机身上的导向结构连接至升降舵摇臂，可将飞手的手柄操纵动作精准传递至舵面，实现飞行姿态的实时调整。

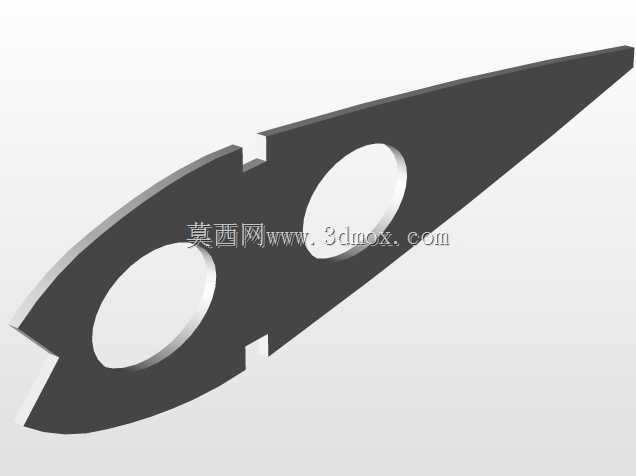

设计过程中优先兼顾结构强度与飞行重量的平衡，所有翼肋、机身隔框、尾翼翼片均采用等厚轻木板切割成型，零部件之间采用胶水粘接即可完成组装，无需复杂的金属连接件，降低爱好者的制作门槛。整机的重心位置设计在机翼弦长三分之一处，能够保证飞行过程中的纵向稳定性，操纵线的出线位置布置在机身侧部的操纵重心点，可避免飞行过程中操纵力矩出现偏差，提升操纵手感的线性度。机翼的翼型采用低速高升力翼型，在低飞行速度下即可获得足够升力，适配小动力配置下的稳定飞行需求，尾翼的舵面偏转角度经过合理限位，既可以满足特技动作的舵量需求，也能避免舵量过大导致的飞行失稳问题。机身内部预留了接收机、电池等电子设备的安装舱位，可根据飞手的使用需求加装遥控辅助设备，拓展航模的使用场景。
