眼镜蛇式直升机飞行操纵手柄设计

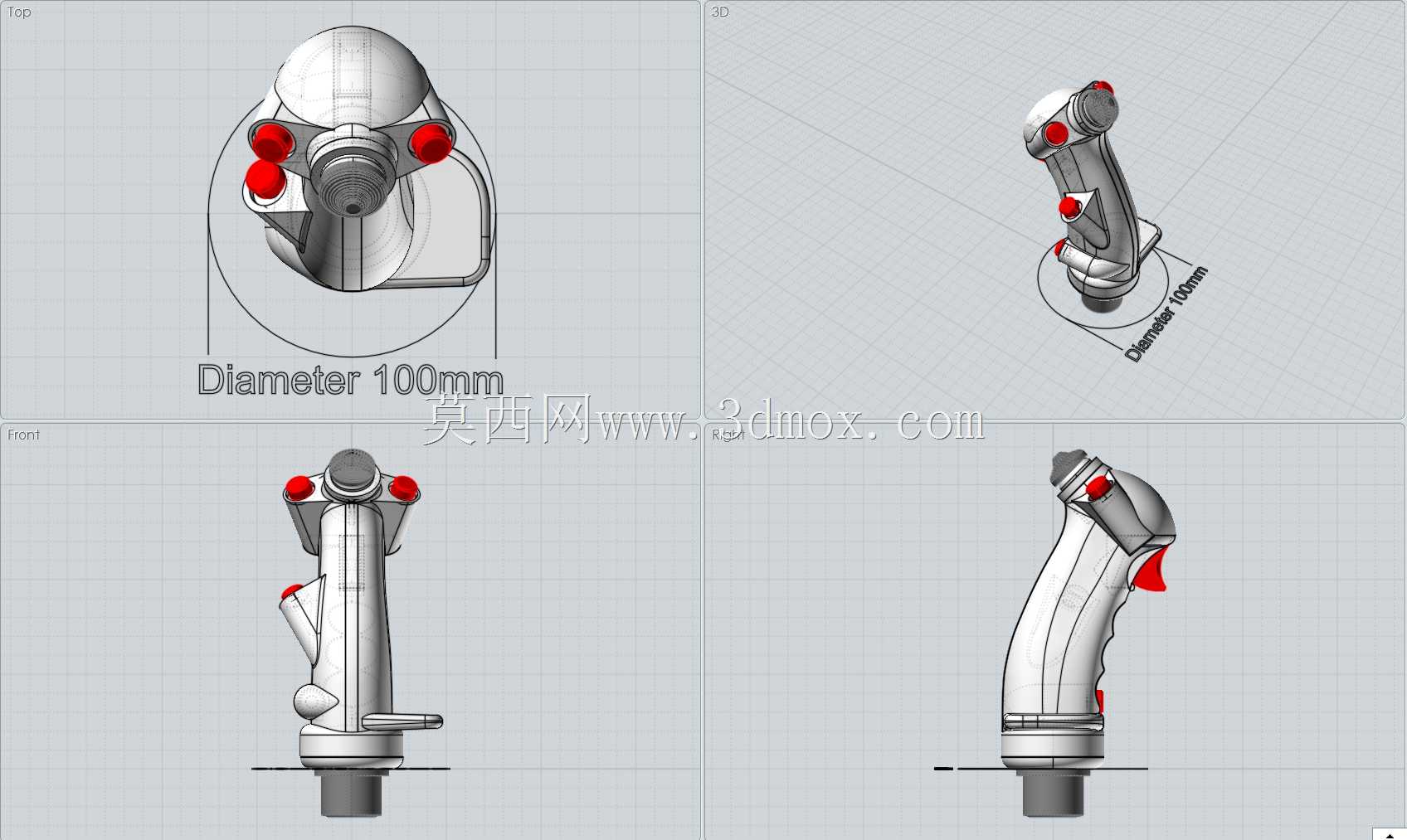

该操纵手柄为直升机飞行操纵系统的核心人机交互部件，主要应用于通用直升机、轻型固定翼飞机的驾驶舱操纵场景，是飞行员与飞控系统之间传递操纵指令的直接载体，承担飞行姿态调整、飞控功能切换、机载设备触发等核心操纵功能，直接决定飞行操纵的精准度与飞行员的操作负荷。从功能特性来看，手柄集成了多组冗余操纵按键，分别对应不同的飞控指令触发需求，按键布局完全贴合右手握持时的手指自然活动范围，飞行员在握持手柄保持操纵姿态的过程中，无需大幅度移动手掌即可完成所有常用功能的触发操作，有效降低长时间飞行的操作疲劳，避免因操纵动作幅度过大导致的飞行姿态偏差。设计过程中严格遵循航空人机工程学设计准则，整体握把曲面经过多轮握持姿态模拟优化，完全匹配成年男性右手自然握持时的掌部贴合曲线，指槽位置对应手指自然弯曲落点，握持时掌部受力均匀，不会出现局部应力集中导致的长时间握持不适感；手柄上部的多组红色功能按键做了凸起差异化设计，不同按键的凸起高度、触感反馈存在明显区分，飞行员无需目视即可通过触觉完成按键识别，完全适配飞行过程中目视关注舱外环境与仪表的操作需求，避免视线转移带来的飞行安全隐患。外形尺寸方面，手柄整体外接圆边界控制在直径100mm范围内，安装底座采用标准航空操纵杆接口设计，安装边界预留足够的周边操作间隙，不会与驾驶舱内的周边操纵部件产生运动干涉，适配多数通用直升机驾驶舱的操纵台安装空间；手柄整体采用流线型曲面过渡，无尖锐棱角，在紧急操纵工况下不会对飞行员手部造成磕碰伤害。该模型还原了手柄的完整外部造型与按键布局，可用于飞控系统人机工程验证、驾驶舱布局模拟、操纵部件教学演示等场景，能够直观呈现航空操纵手柄的设计逻辑与功能布局，为相关操纵部件的设计优化、模拟训练场景搭建提供精准的三维参考。
