30毫米轴流散热风扇手指防护格栅结构

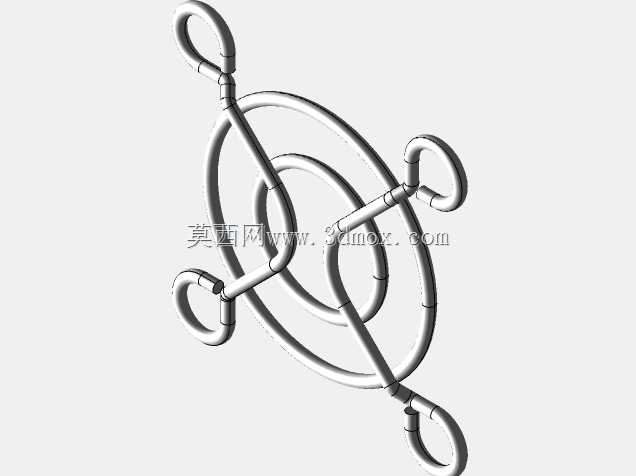

　　在小尺寸轴流散热风扇的实际装机场景中，30mm规格的风扇常被用于紧凑型工控板卡、迷你ITX主机、小型嵌入式设备、桌面级3D打印机控制仓这类空间极度受限的散热位，这类安装位往往没有额外的机箱壳体遮挡，风扇运转时外露的高速旋转扇叶存在误触风险，尤其是设备调试、日常运维过程中，操作人员的手指很容易碰到转动的扇叶造成划伤，同时也能避免细小的金属碎屑、线束端头被转动的扇叶卷入造成风扇卡滞损坏。这款防护结构采用同心环加径向支撑筋的经典格栅布局，整体外轮廓匹配30mm风扇的安装边界，四个角位的挂耳结构完全对应标准30mm风扇的安装孔位，不需要额外设计转接件，可直接利用风扇自带的安装螺丝完成固定，不会额外占用轴向安装空间，

　　适配多数紧凑场景的安装尺寸要求。从结构强度角度考量，支撑筋与同心环的衔接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，即使在设备运输过程中受到一定的外力挤压，也不会出现格栅变形触碰扇叶的情况。环体与筋条的截面采用圆形截面设计，一方面可以降低气流通过时的风阻，减少对风扇出风效率的影响，避免因为加装护罩导致散热风量出现明显衰减，另一方面圆形截面没有尖锐棱角，即使手指误触碰到护罩表面，也不会被棱角划伤，完全满足手指防护的安全要求。设计过程中需要严格控制格栅的通透率，同心环的间距设置在8mm以内，这个尺寸小于成年人手指的平均直径，能够有效防止手指穿过格栅接触到运转的扇叶，同时径向支撑筋的数量控制在4根，均匀分布在同心环之间，

　　在保证结构强度的前提下尽可能减少对气流的阻挡。安装边界方面，护罩的轴向厚度控制在3mm以内，安装后不会突出风扇安装面过多，不会和周边的电容、散热鳍片、线束等部件产生干涉，四个挂耳的开孔尺寸匹配标准M3风扇螺丝，和常规30mm风扇的安装孔距完全一致，不需要对原有设备的安装结构做任何修改，可直接替换同规格的其他防护配件。实际应用中，这类护罩除了起到安全防护作用，还能在一定程度上梳理风扇进出风的气流，减少扇叶切割气流产生的紊流噪音，对于对噪音有一定要求的嵌入式设备场景，能够带来轻微的降噪效果。结构设计上没有采用容易积灰的密集网孔结构，而是采用大间隙的环筋布局，长时间使用后积灰更容易清理，不会因为网孔堵塞导致通风量下降，适合在工业现场、

　　桌面办公等多尘环境下长期使用。整个结构的受力路径清晰，四个安装挂耳作为主要受力点，外力作用在护罩表面时，会通过径向支撑筋分散到各个同心环上，再传递到安装点位，不会出现局部受力过大导致的结构损坏，即使受到一定的侧向冲击力，也能保持结构完整性，持续对扇叶和操作人员起到防护作用。
