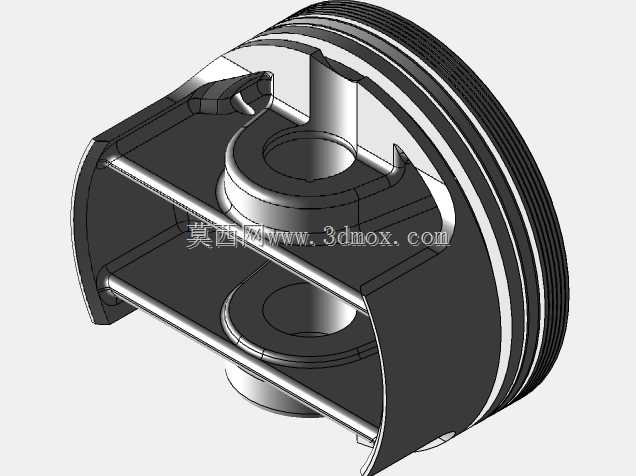

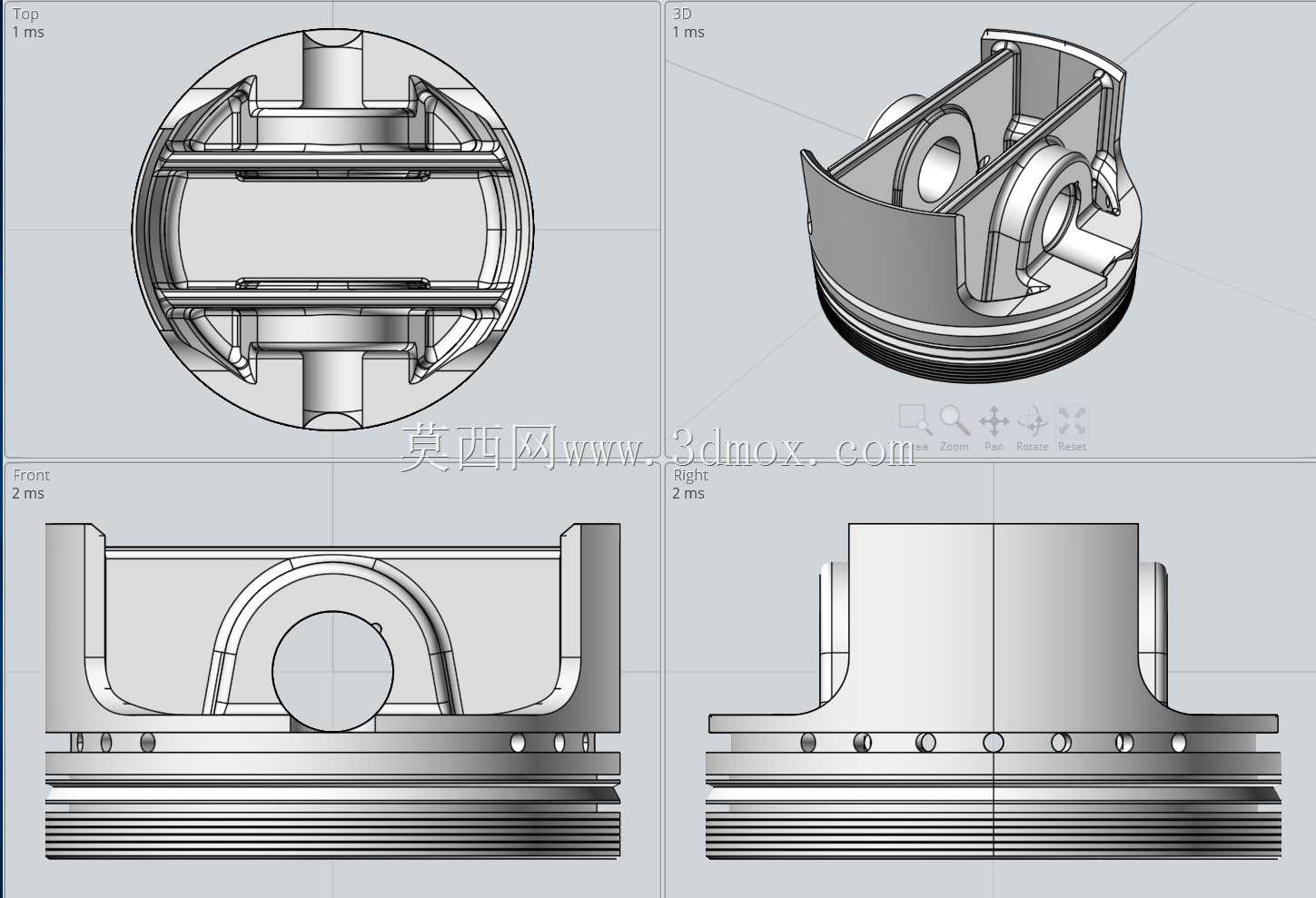

99.5mm规格发动机活塞结构设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧爆发力、将燃气压力转化为曲轴旋转扭矩的关键零件，其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。本次呈现的活塞公称直径为99.5mm，适配中等排量的内燃动力单元，可覆盖轻型商用车动力、小型工程机械动力、固定动力机组等多个应用场景，这类尺寸的活塞通常匹配单缸排量0.4-0.6L的气缸，兼顾低速扭矩输出与中高转速的响应能力。从结构设计逻辑来看，活塞整体采用变截面非等厚设计，头部环带区域预留了活塞环安装槽位，可分别布置气环与油环，气环负责密封燃烧室高压燃气，避免压缩与做功行程的压力泄漏，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。

　　活塞头部顶面的轮廓适配对应燃烧室的几何形状，可在压缩行程终点形成合理的挤流与湍流效应，优化油气混合均匀度，提升燃烧效率，同时头部的壁厚设计兼顾了高温燃气下的热传导能力与结构强度，避免热负荷集中导致的热疲劳开裂。活塞销座区域采用加强筋过渡结构，将活塞顶部承受的燃气压力均匀传递至活塞销，再通过连杆传递给曲轴，销孔内部设计有足够的承压面宽度，可分散活塞销传递的交变载荷，避免销座位置出现应力集中导致的疲劳损坏，销座与活塞内腔的过渡圆角经过优化，可有效降低往复运动过程中的应力峰值。活塞裙部采用型线优化设计，并非正圆柱结构，而是在冷态下预留了热膨胀余量，工作温度升高后裙部可均匀贴合气缸壁，既保证往复运动的导向精度，又避免冷态间隙过大导致的敲缸、

　　热态间隙过小导致的拉缸故障。从安装边界来看，该活塞的环槽宽度、活塞销孔直径、活塞总高、压缩高尺寸均严格匹配对应气缸与连杆的安装要求，压缩高尺寸决定了活塞在上止点时的顶面位置，直接影响燃烧室容积与压缩比，设计时需严格控制尺寸公差，避免压缩比偏差导致的动力下降、爆震等问题。活塞内腔的减重设计在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的往复惯性力，降低整机振动与轴承负荷，提升高转速工况下的运行可靠性。在实际工程应用中，这类活塞通常采用铝合金材质铸造或锻造而成，铝合金材质具备密度小、导热性好的优势，可快速将头部吸收的燃烧热量传递给气缸壁与冷却系统，降低活塞自身的工作温度，同时较轻的质量可有效减小往复惯性力，

　　适配更高的额定转速。设计过程中需要反复校核热变形、机械应力、往复惯性力等多个工况下的性能表现，既要保证高温高压下的结构强度，又要控制合理的配缸间隙、活塞环侧隙等装配参数，同时还要兼顾润滑、冷却、密封等多方面的功能需求。作为动力单元的核心运动件，活塞的工作环境极为苛刻，需要同时承受最高上千摄氏度的瞬时燃气温度、数兆帕的燃烧爆发压力，以及每分钟数千次的往复交变载荷，因此每一处结构细节都需要经过严谨的力学计算与工况验证，比如环槽的位置与深度需要匹配活塞环的弹力与密封要求，销孔的衬套设计需要考虑润滑与耐磨性能，裙部的表面处理需要提升初期磨合性能与耐磨能力。在建模过程中，需要严格控制各特征的尺寸公差与形位公差，比如销孔的同轴度、环槽的平面度、裙部的圆柱度等，这些形位公差直接影响活塞的装配精度与运行表现，任何一处偏差都可能导致密封失效、异常磨损、异响等故障。对于三维建模从业者而言，这类活塞模型的建模过程需要兼顾结构合理性与工程实用性，不能仅做外观曲面的堆砌，需要充分理解每个结构特征对应的工程作用，比如内腔加强筋的走向与厚度、环岸的高度、销座的过渡形状，都是经过长期工程验证优化而来的，随意修改这些结构可能会导致应力集中、热变形失控等问题。在3D打印演示场景下，该模型可清晰展示活塞的内部结构与装配关系，帮助初学者理解往复式动力机构的运动原理，也可作为教学演示道具，直观呈现活塞与活塞环、活塞销、连杆、气缸套的配合逻辑。
