涡轮增压系统废气旁通阀执行机构

　　在车用涡轮增压动力系统的匹配设计中，废气旁通阀执行器是决定增压压力控制精度、涡轮运行可靠性的核心执行部件，其结构合理性直接影响发动机全工况下的动力输出稳定性与排放表现。日常做发动机附件匹配建模时，这类执行器的结构还原度会直接影响周边管路、隔热罩、安装支架的布局校核，很多新手建模时容易忽略执行器推杆的行程余量与安装角度约束，导致后续做运动干涉检查时出现推杆卡滞、阀片开启角度不足的问题。

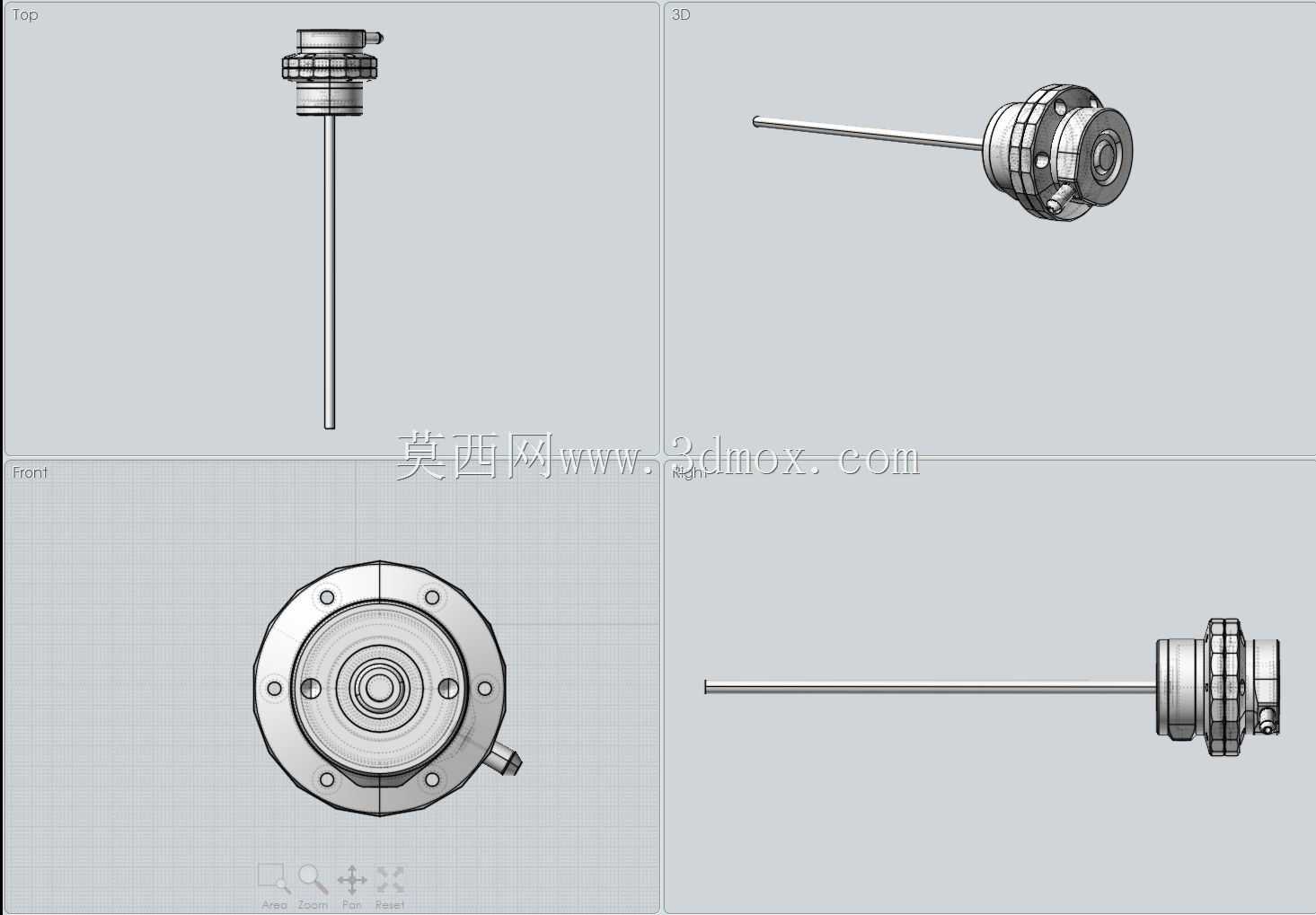

　　这个执行器采用膜片式压力驱动结构，主体为圆柱形金属壳体，一端集成压力气嘴接口，用于连接增压压力控制管路，另一端伸出细长金属推杆，末端连接旁通阀阀片摇臂。建模过程中省略了通用标准螺钉与复位弹簧这类可直接从标准件库调用的零件，重点还原了执行器的核心安装轮廓与推杆运动路径，方便设计人员直接将其导入发动机总成模型中做布局校核。从实际工程应用来看，这类执行器的安装位置通常紧邻涡轮壳高温区域，因此建模时严格还原了壳体的隔热安装凸台结构，预留了隔热罩的安装间隙，避免高温辐射导致膜片过早老化失效。

　　做结构匹配时需要重点关注几个核心边界：首先是执行器壳体的安装固定孔位间距，其与涡轮壳上的安装支架定位孔必须完全同轴，公差控制在±0.2mm以内，否则会导致推杆安装时存在侧向应力，长期运行后出现推杆弯曲、密封件磨损漏气的问题；其次是推杆的伸出长度与行程范围，在全关位置时推杆需保证旁通阀阀片完全落座密封，全开位置时阀片开启角度需达到设计值，确保高转速工况下多余废气能够顺利旁通，避免涡轮超转导致增压压力过高损坏发动机部件；另外执行器的气嘴接口朝向也需要在建模时准确定位，避免后续布置增压管路时出现弯折半径过小、管路与周边线束干涉的问题。

　　从功能实现逻辑来看，当发动机增压压力达到设定阈值时，增压压力通过管路引入执行器膜片腔，克服弹簧预紧力推动膜片移动，带动推杆拉动旁通阀摇臂开启阀片，将部分废气直接导入排气歧管下游，不经过涡轮做功，以此控制涡轮转速稳定增压压力。建模时还原了膜片托盘与壳体的配合间隙，确保做运动仿真时能够准确模拟推杆的线性运动轨迹，不会出现结构干涉的误判。在实际整车匹配中，这类执行器的推杆长度通常需要根据不同机型的涡轮布置做微调，因此模型中推杆部分采用可参数化编辑的结构，方便设计人员根据具体项目需求调整长度，快速适配不同排量、不同增压值设定的发动机机型。

　　很多设计人员在做周边部件布局时，容易忽略执行器工作时的推杆摆动角度，因为旁通阀摇臂是绕固定转轴做圆弧运动，推杆并非完全做直线伸缩，会存在微小的角度摆动，因此建模时在推杆与壳体的导向位置预留了足够的摆动间隙，同时还原了导向套的长度尺寸，确保仿真时能够准确复现这一运动特性，避免后续实际装配时出现推杆卡滞、阀片开启响应滞后的问题。另外执行器壳体的表面散热筋结构也做了准确还原，这部分结构不仅是为了提升壳体结构强度，更重要的是增加散热面积，降低涡轮端热辐射传递到膜片腔的温度，延长膜片的使用寿命，在做热管理仿真时，这部分结构的还原度会直接影响温度场计算的准确性。
