航空用异形空气分流钣金导管结构

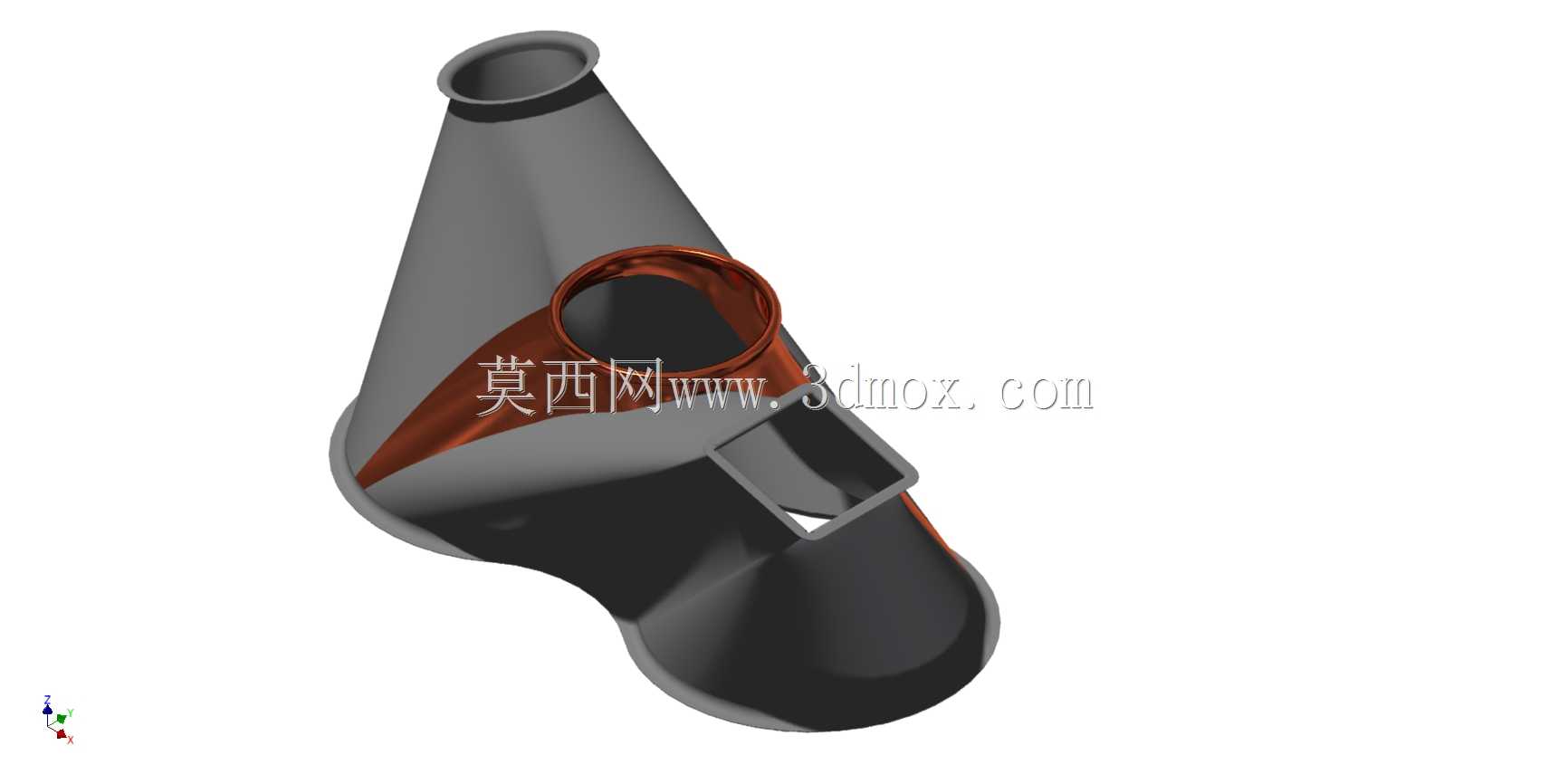

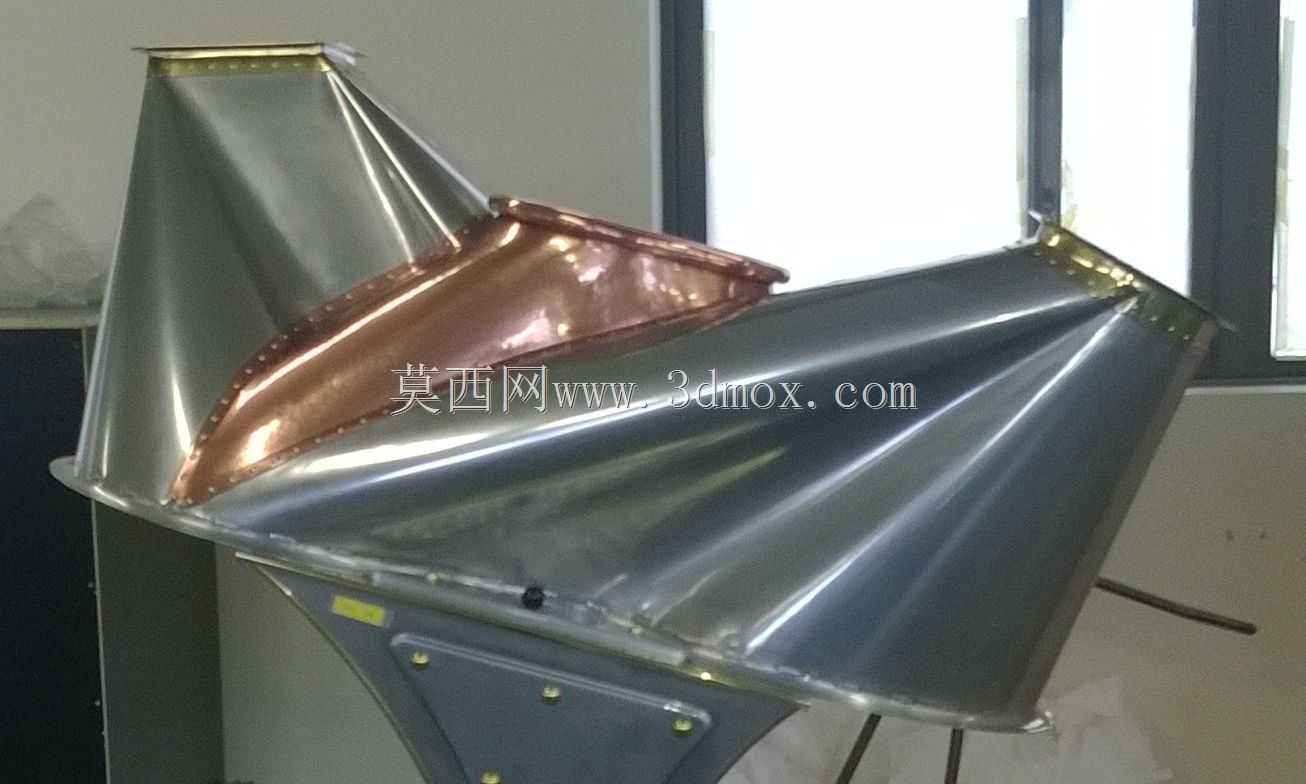

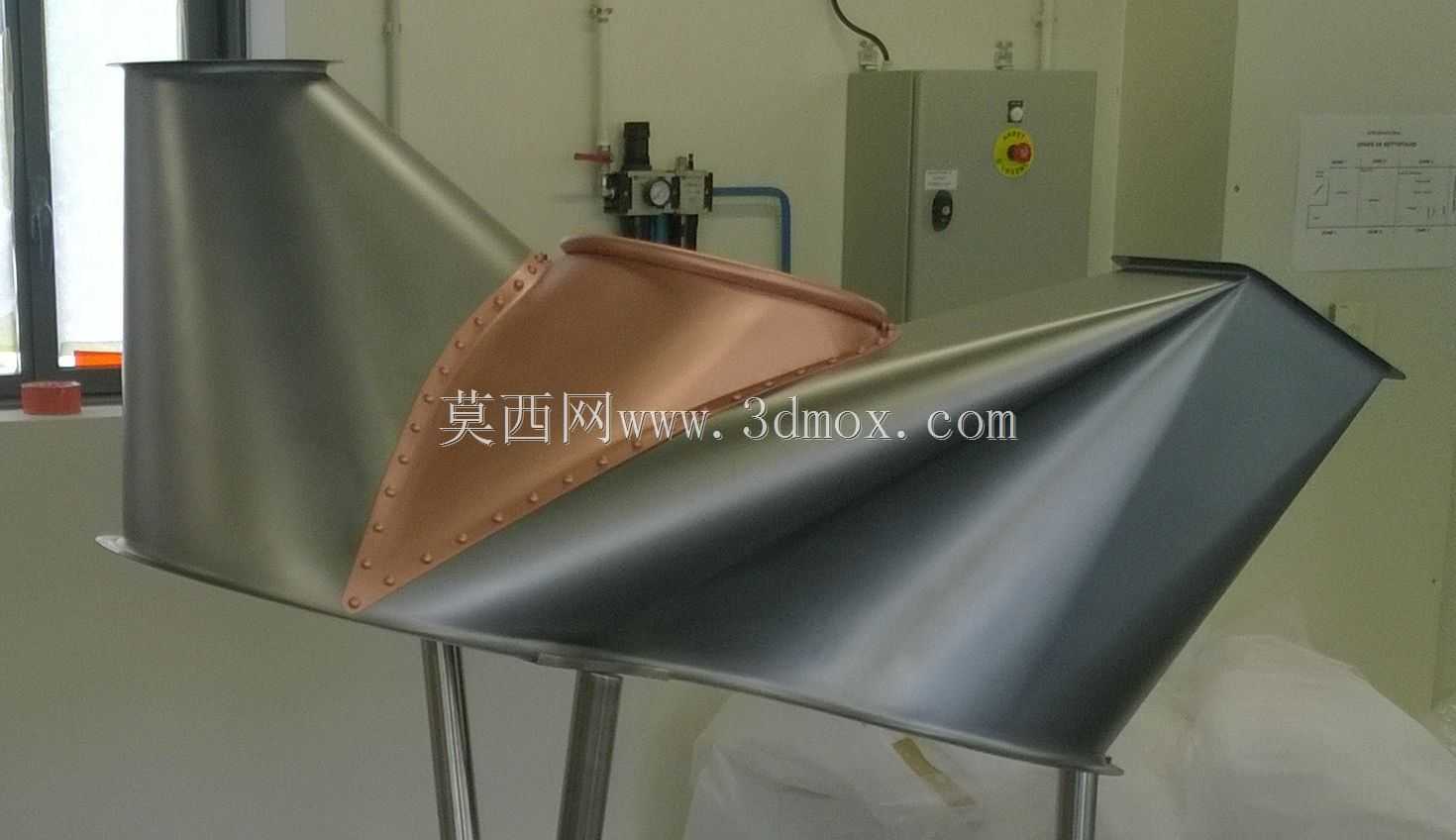

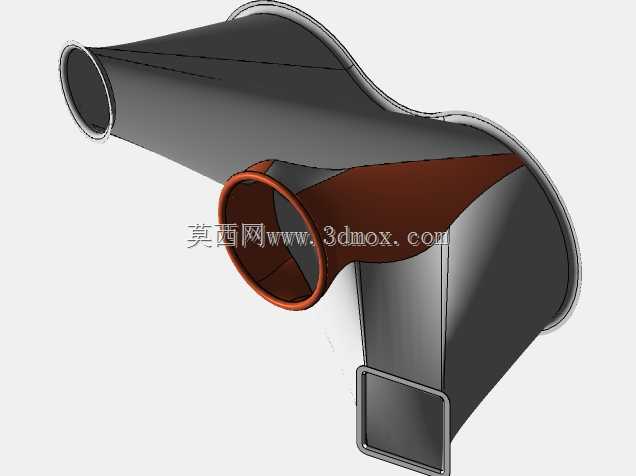

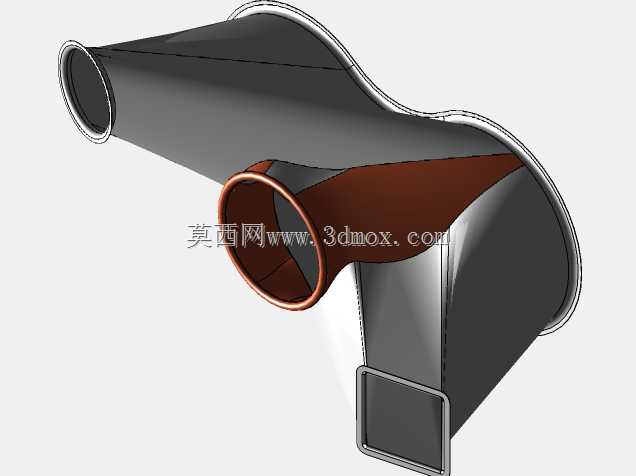

该异形空气分流导管主要应用于航空机载环控系统、发动机引气支路的气流分配场景，承担将主路高压空气按照预设流量比例分流至不同下游功能支路的作用，可适配航空设备内部紧凑的安装空间，满足多支路同步供气的使用需求，在飞行器座舱环境调节、设备散热供气、辅助动力引气等场景中发挥关键的气流导向与分配作用。从功能特性来看，该导管采用异形变截面腔体结构，整体为多锥面组合的非对称构型，能够在有限的安装空间内实现气流的平滑转向与分流，减少气流在管路内部的涡流损耗，降低气流输送过程中的压力损失，同时兼顾不同支路的气流流量分配精度，避免支路间气流扰动带来的供气不稳定问题。导管主体采用薄壁钣金成型工艺制作，拼接部位采用高精度焊接工艺实现密封连接，局部采用铜质构件做补强与密封适配，既保证整体结构的轻量化要求，又能满足航空场景下的耐压、抗振与密封性能要求，可承受机载环境下的温度交变、振动冲击等复杂工况载荷。在设计思路上，该导管完全遵循航空管路的“空间适配优先、流阻最优”设计原则，首先根据机载设备内部的安装边界、上下游接口的相对位置确定整体的异形走向，规避周边机载构件的安装干涉，再通过流体仿真优化内部腔体的曲面过渡形态，让气流在分流过程中尽可能保持层流状态，降低流阻与气动噪声；同时针对薄壁钣金结构的成型特性，对各个锥面的拼接边做工艺性优化，预留足够的焊接定位余量与成型公差补偿量，保证钣金成型后各拼接面能够精准贴合，降低焊接变形带来的尺寸偏差。从安装边界来看，该导管的各个接口端面均设置有安装定位边与连接孔位，可通过紧固件与上下游管路、设备接口实现刚性连接，整体外轮廓完全适配预设的安装舱位空间，无突出的干涉结构，安装后能够与周边构件保持足够的安全间隙，满足机载设备的装配与维护要求；薄壁结构的设计让整体重量控制在较低水平，符合航空产品的轻量化设计要求，同时结构强度能够满足供气压力下的载荷要求，长期使用下不会出现变形、开裂或密封失效问题。
