单跨门式轻钢结构厂房承重骨架设计

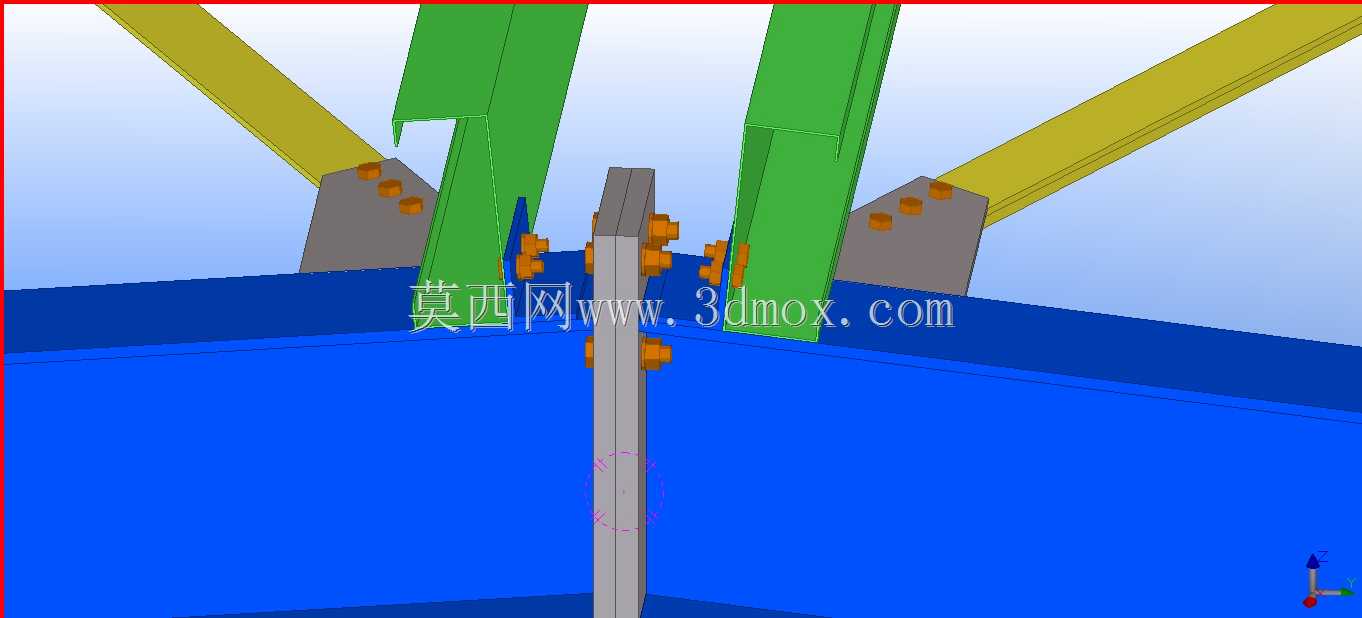

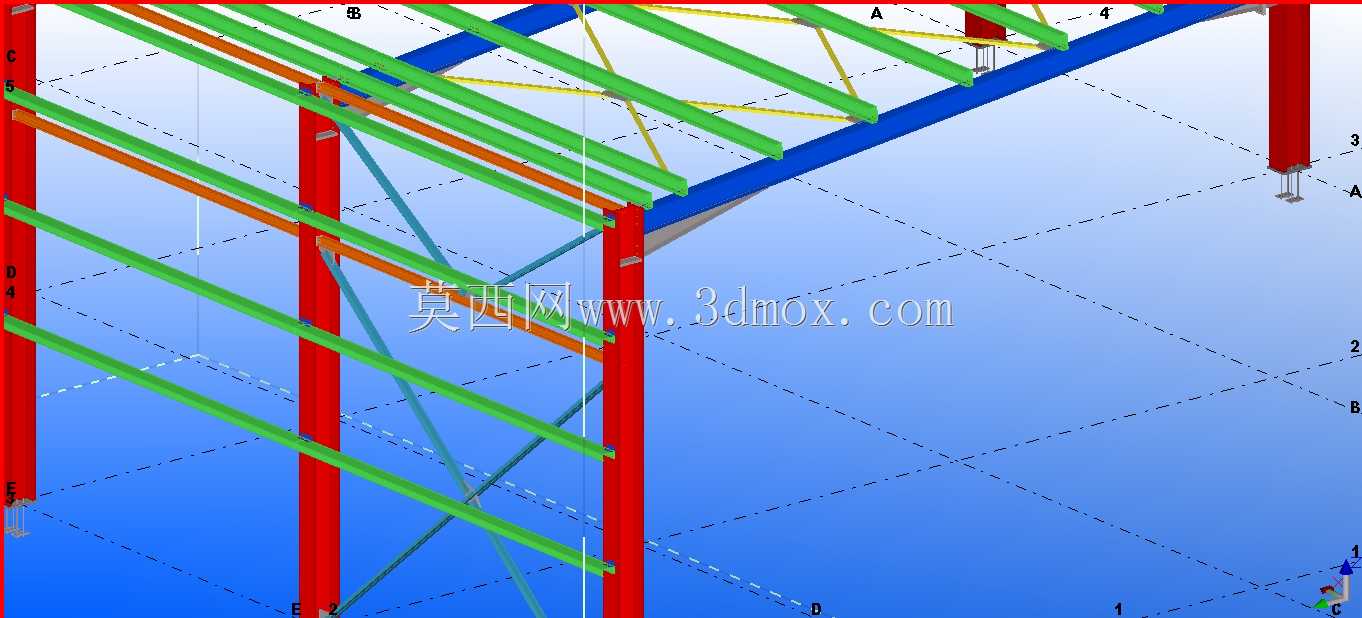

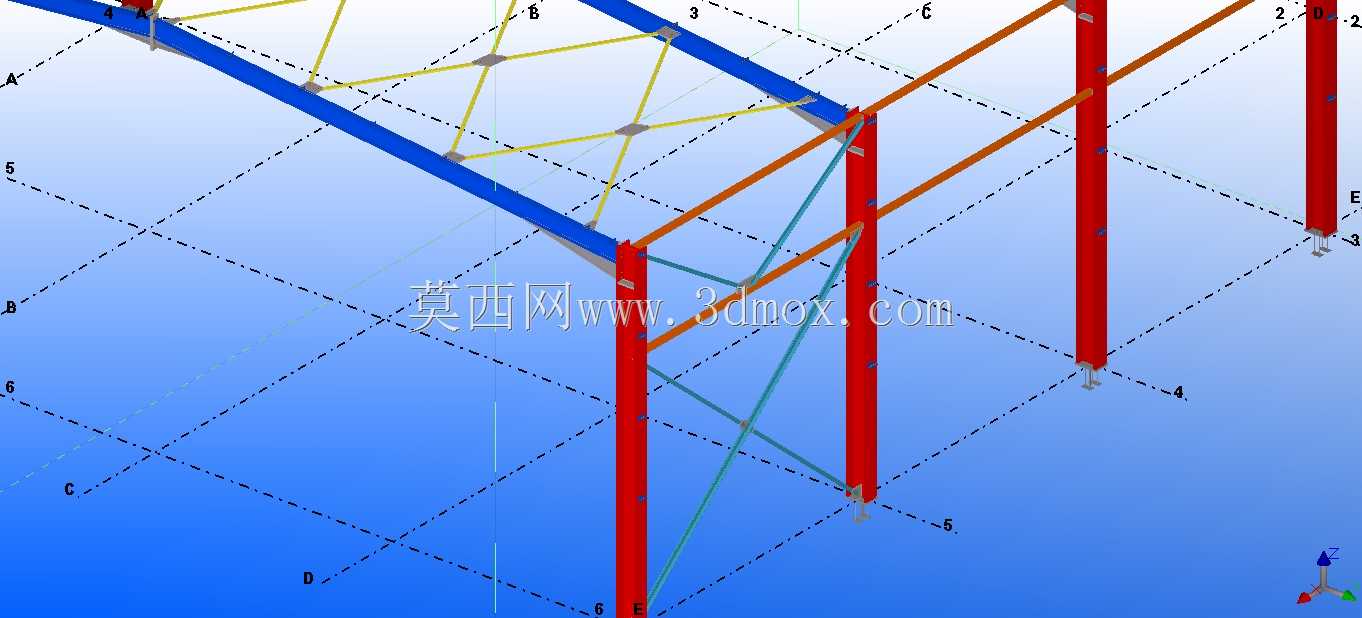

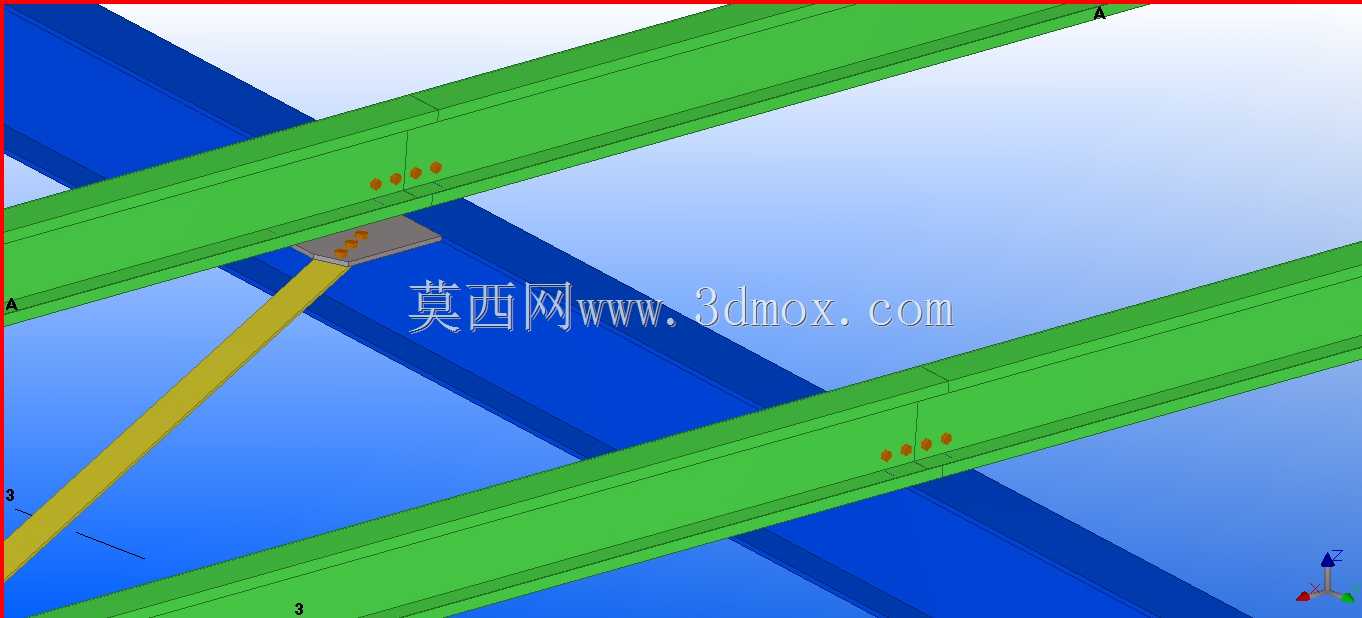

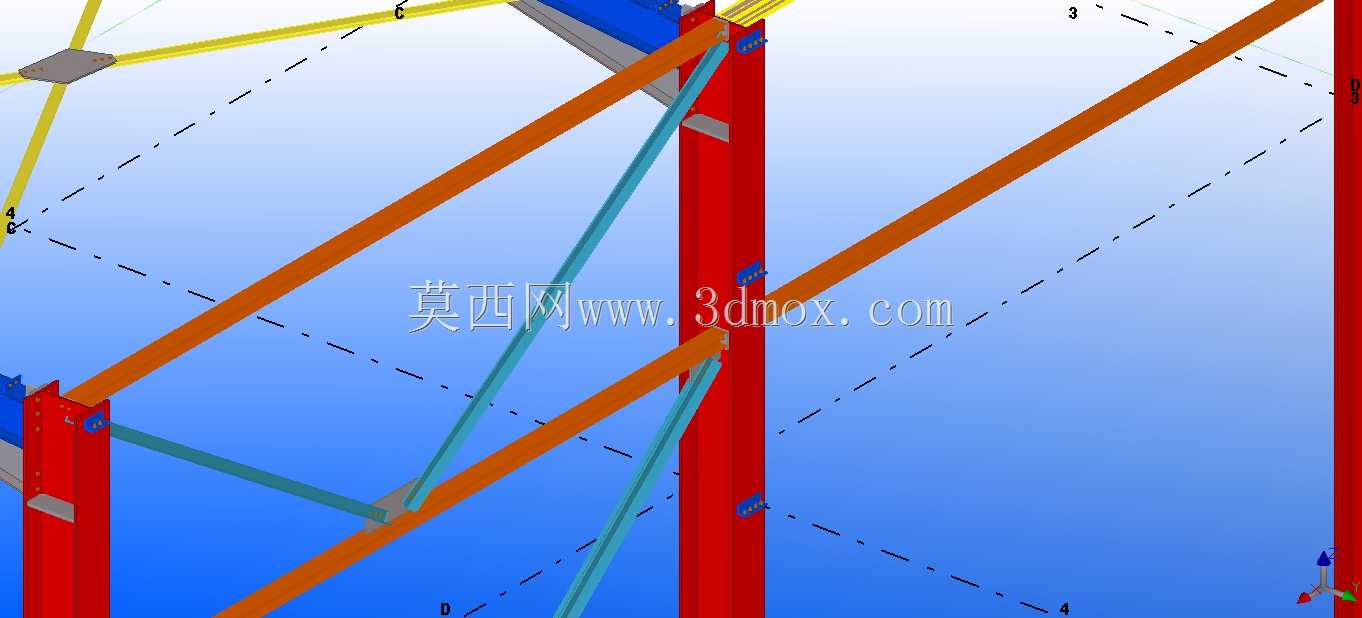

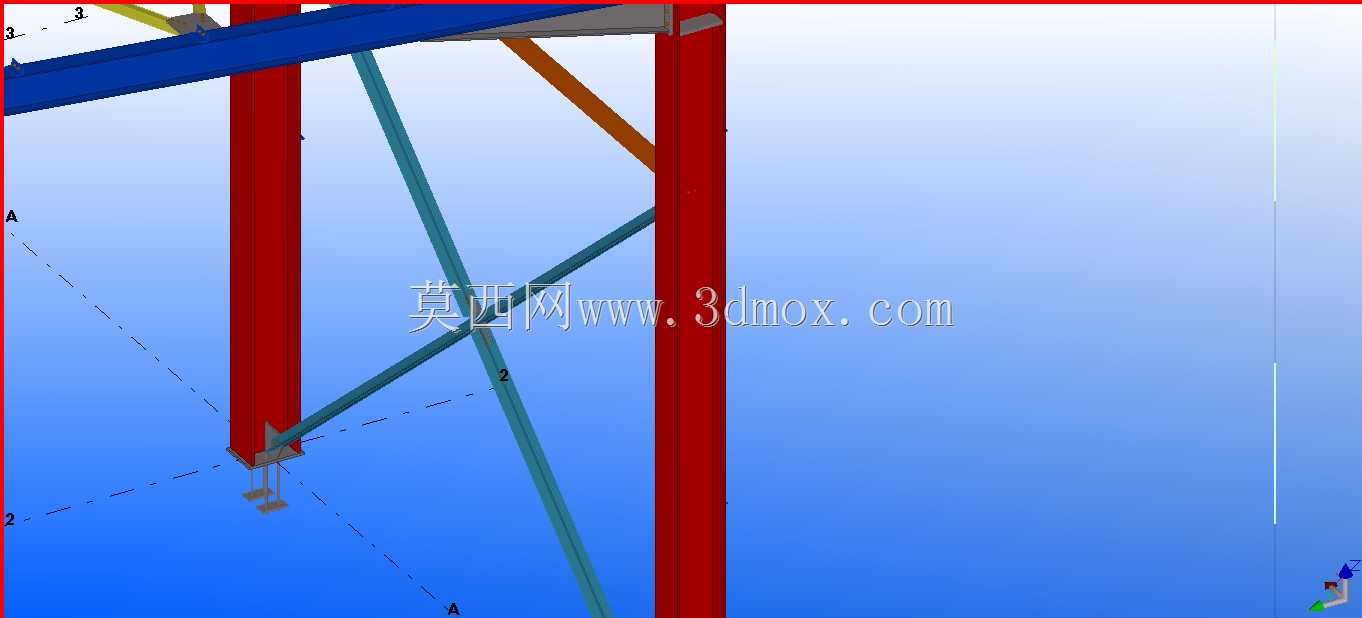

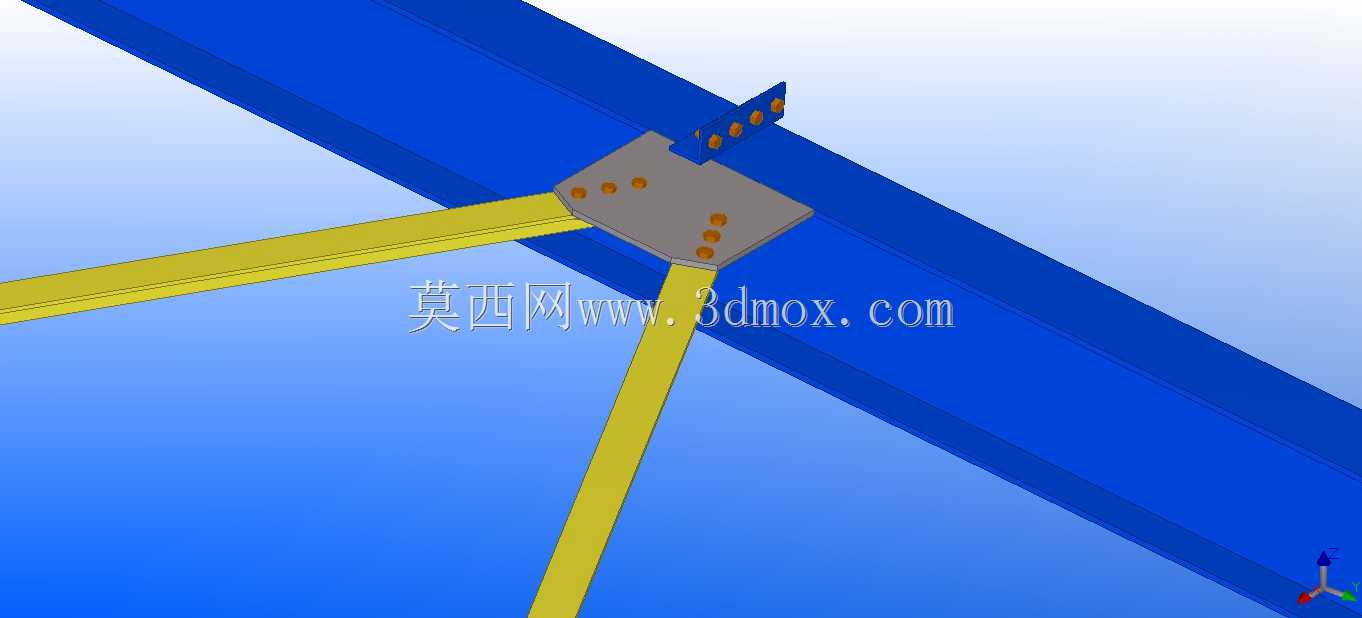

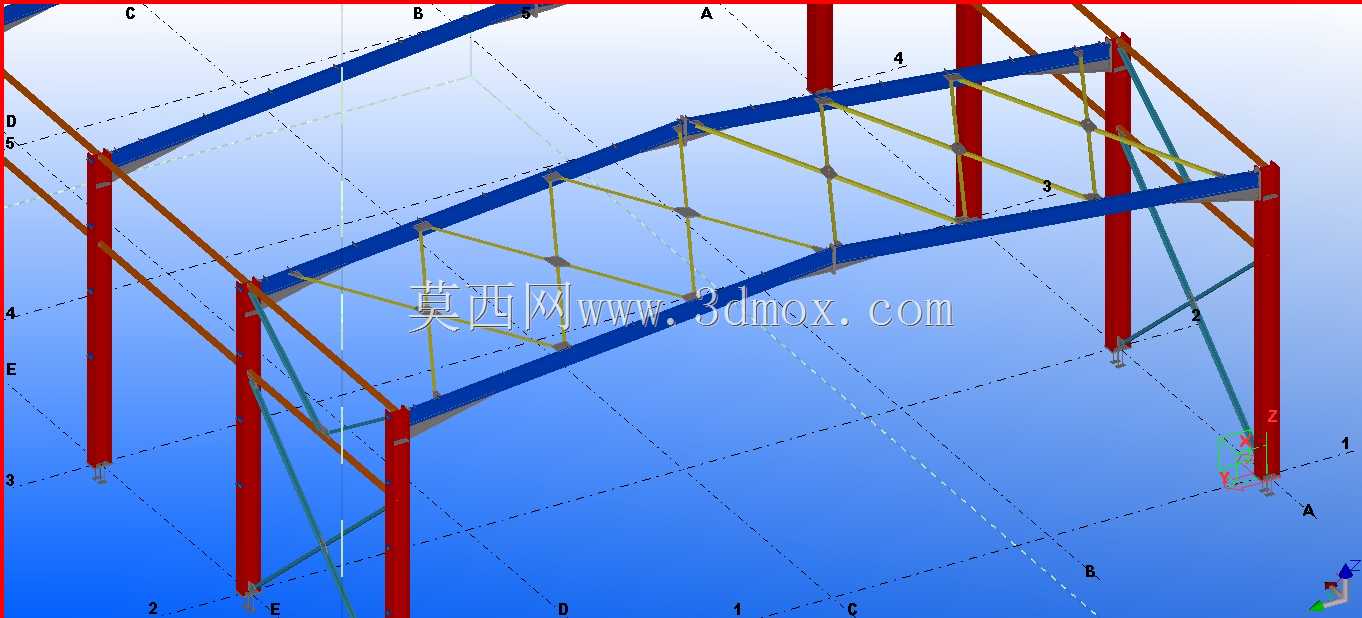

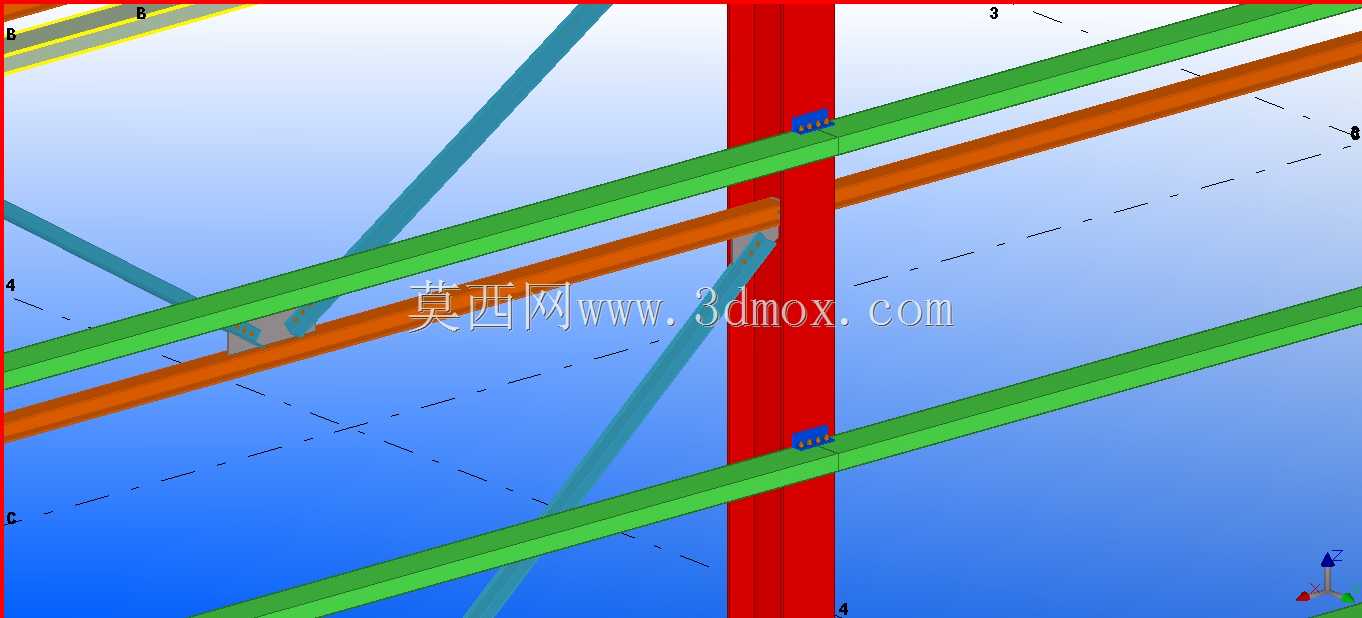

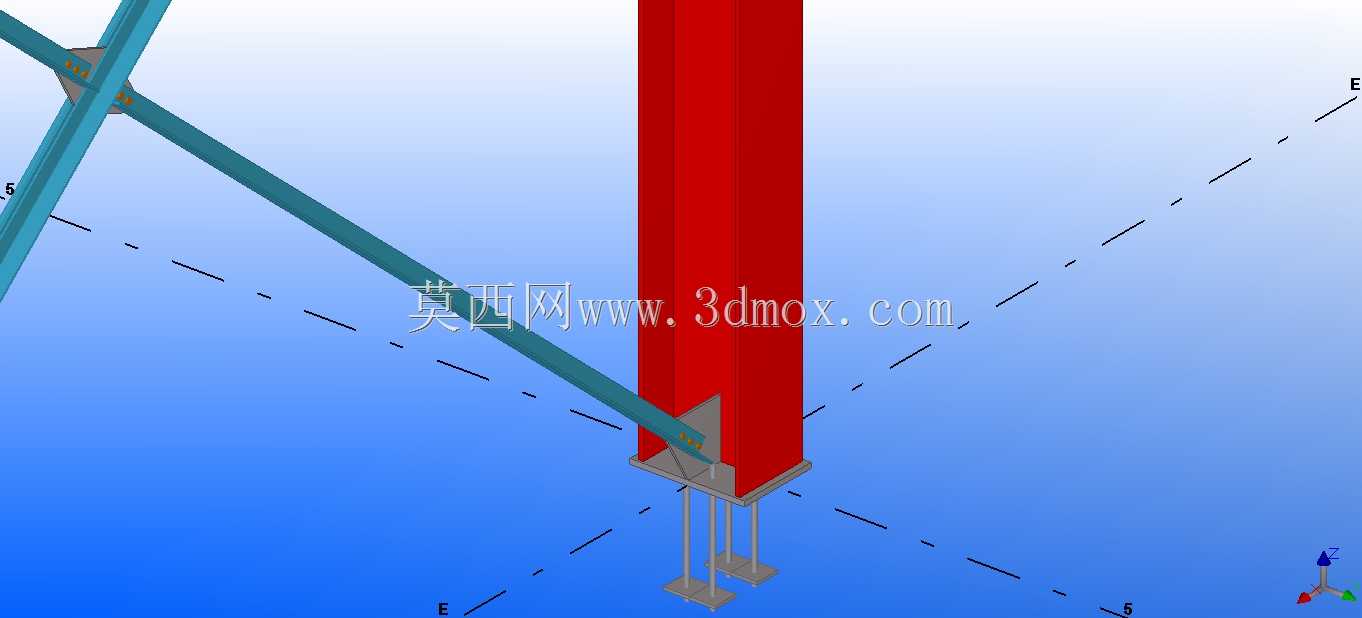

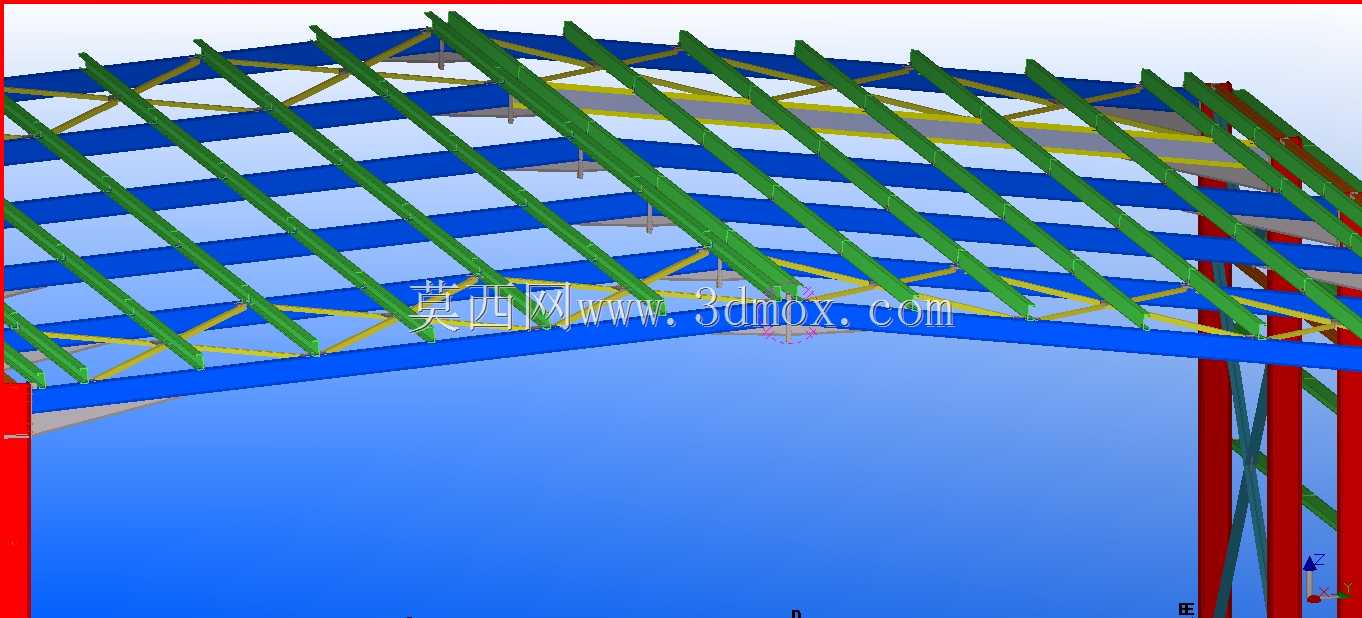

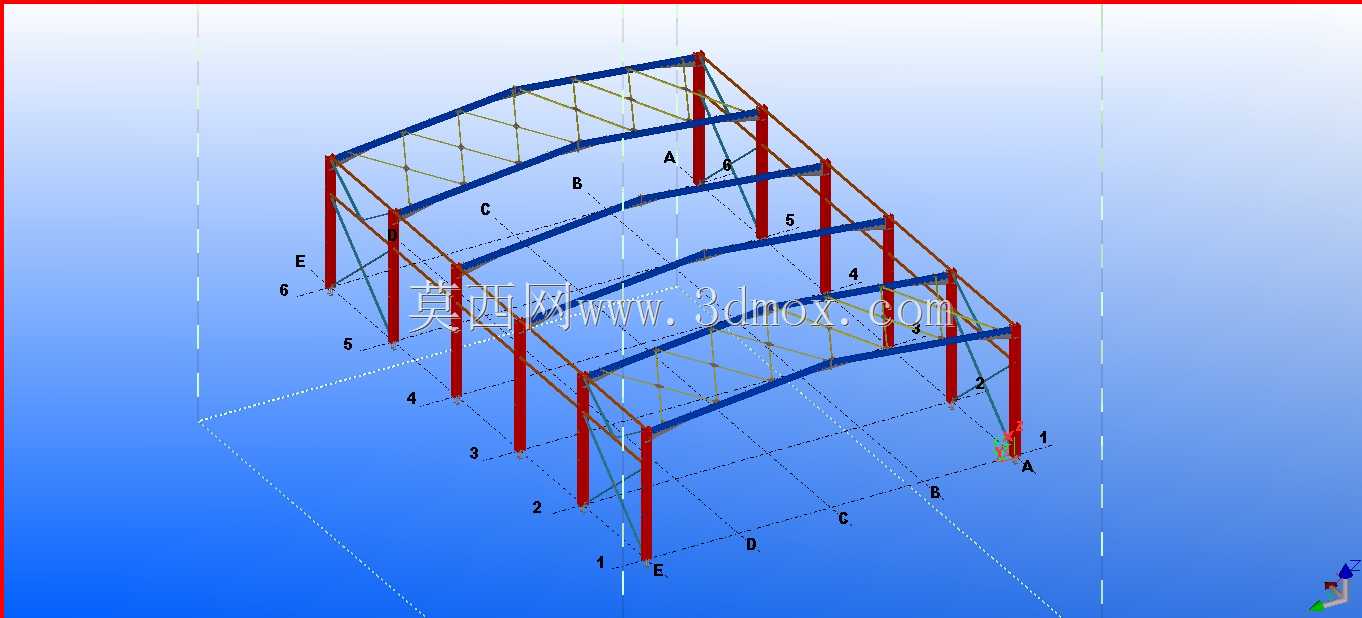

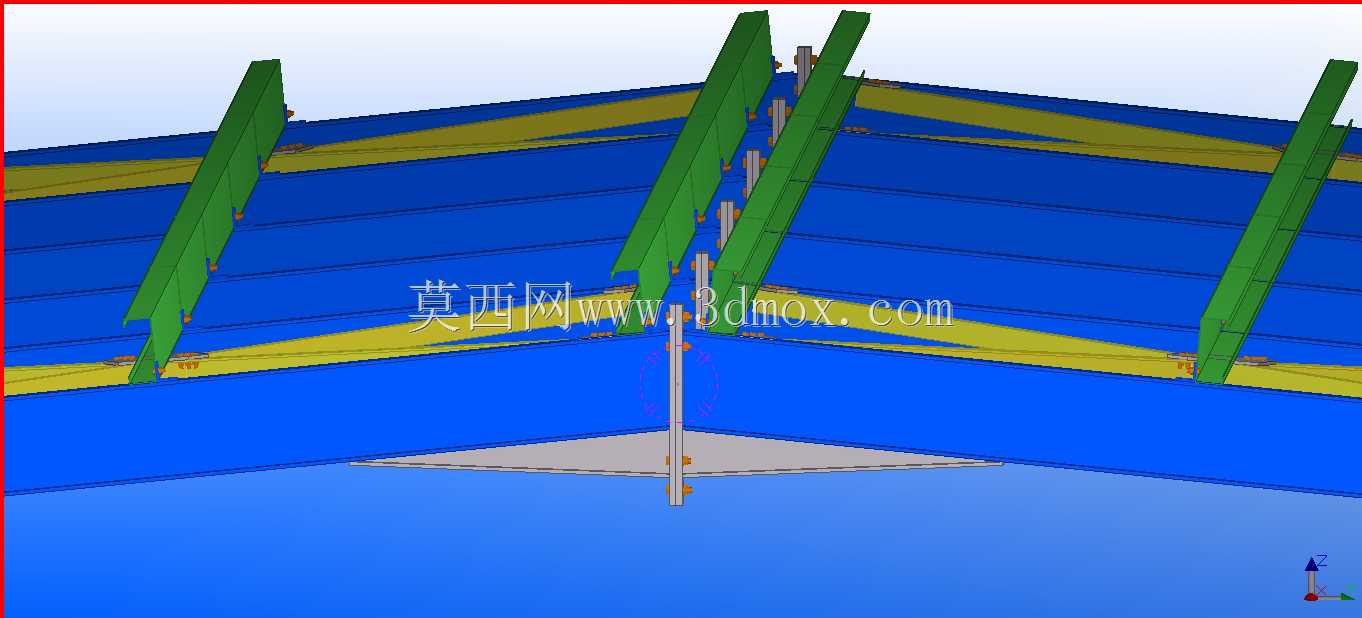

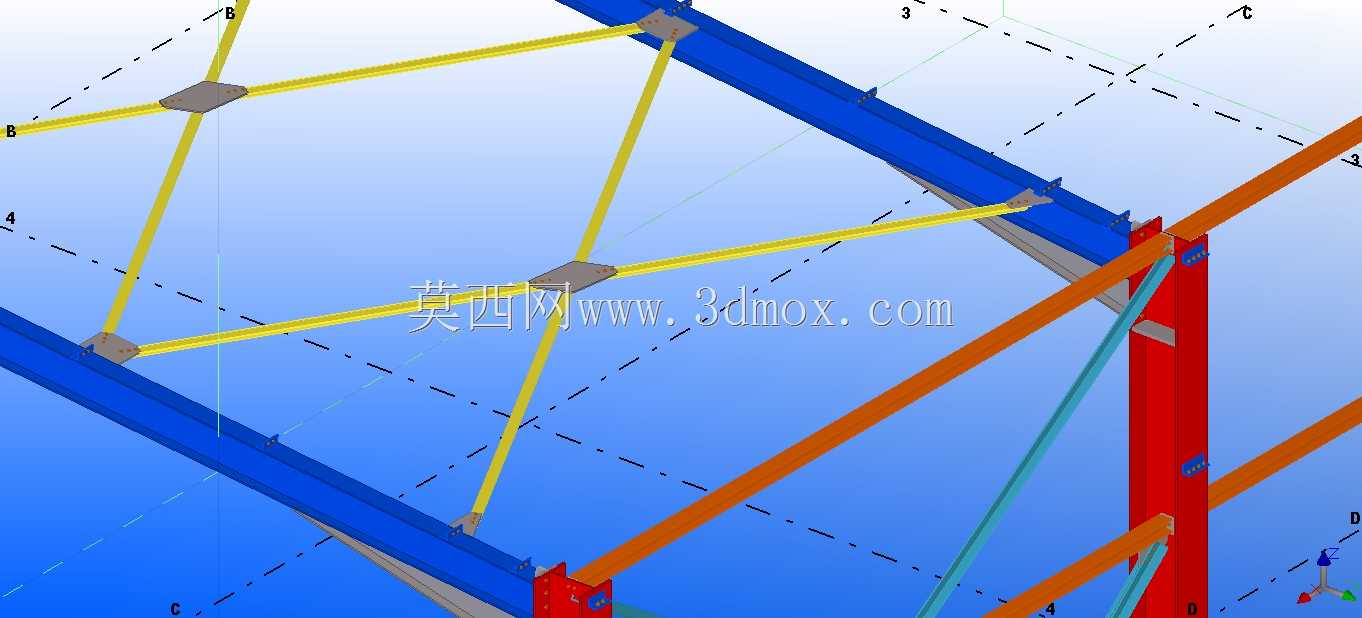

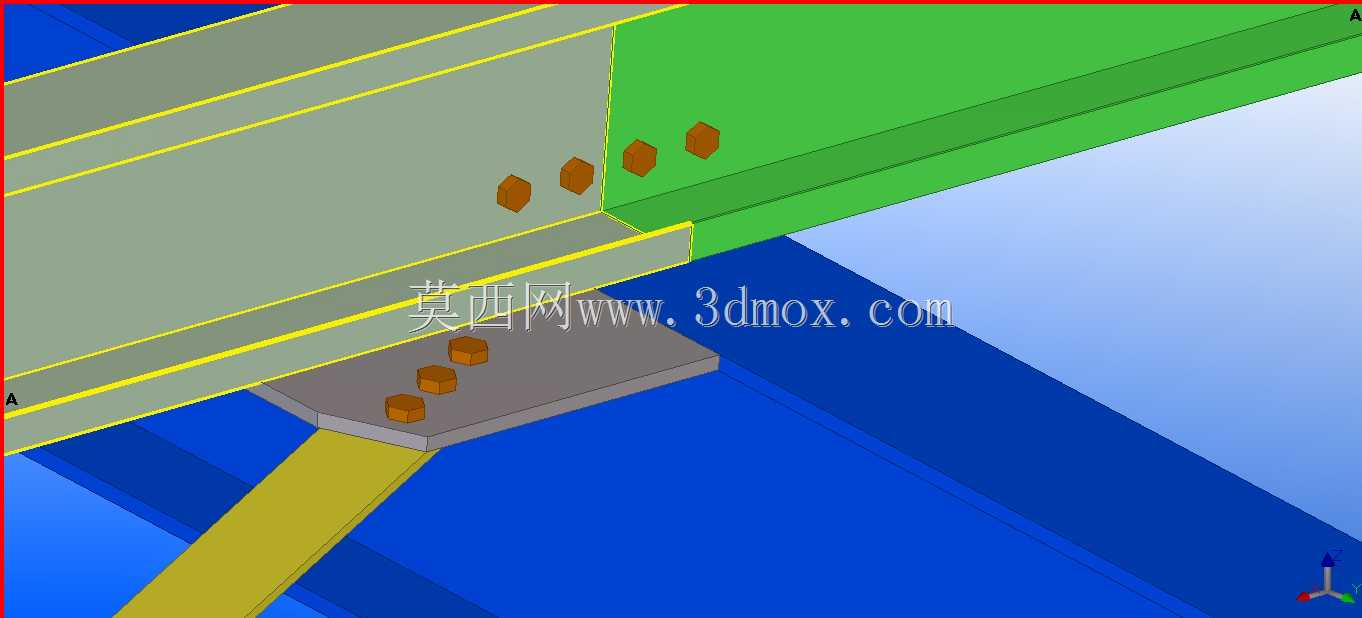

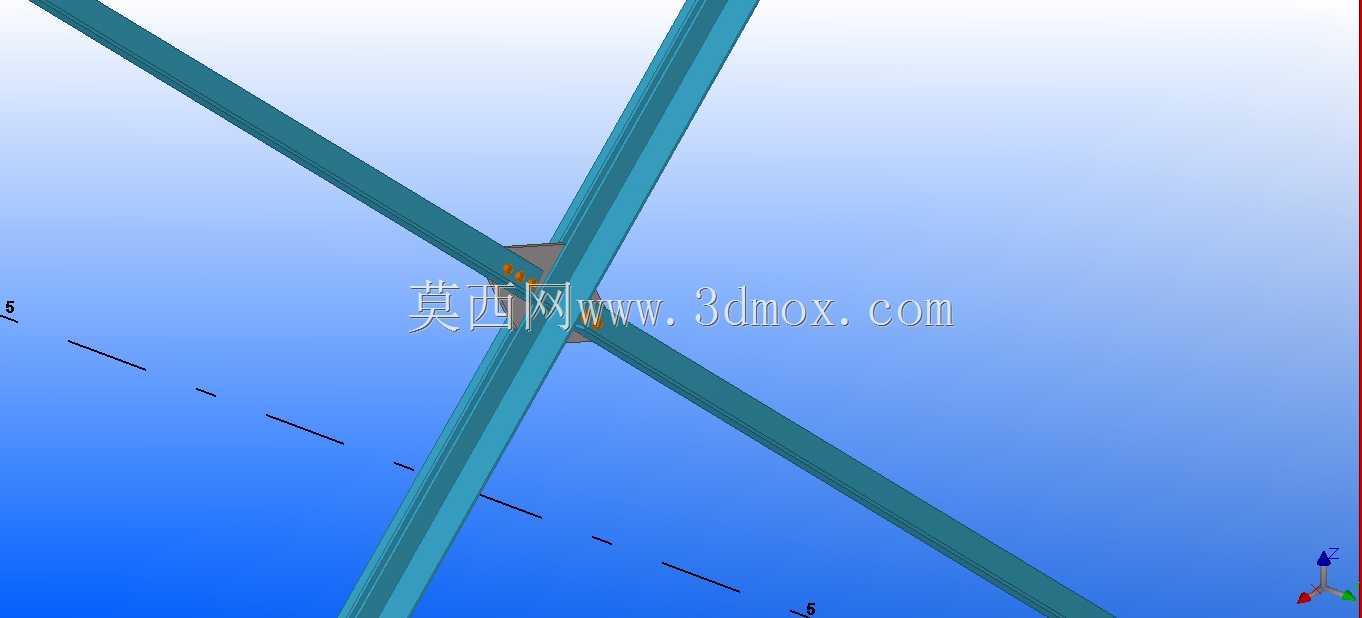

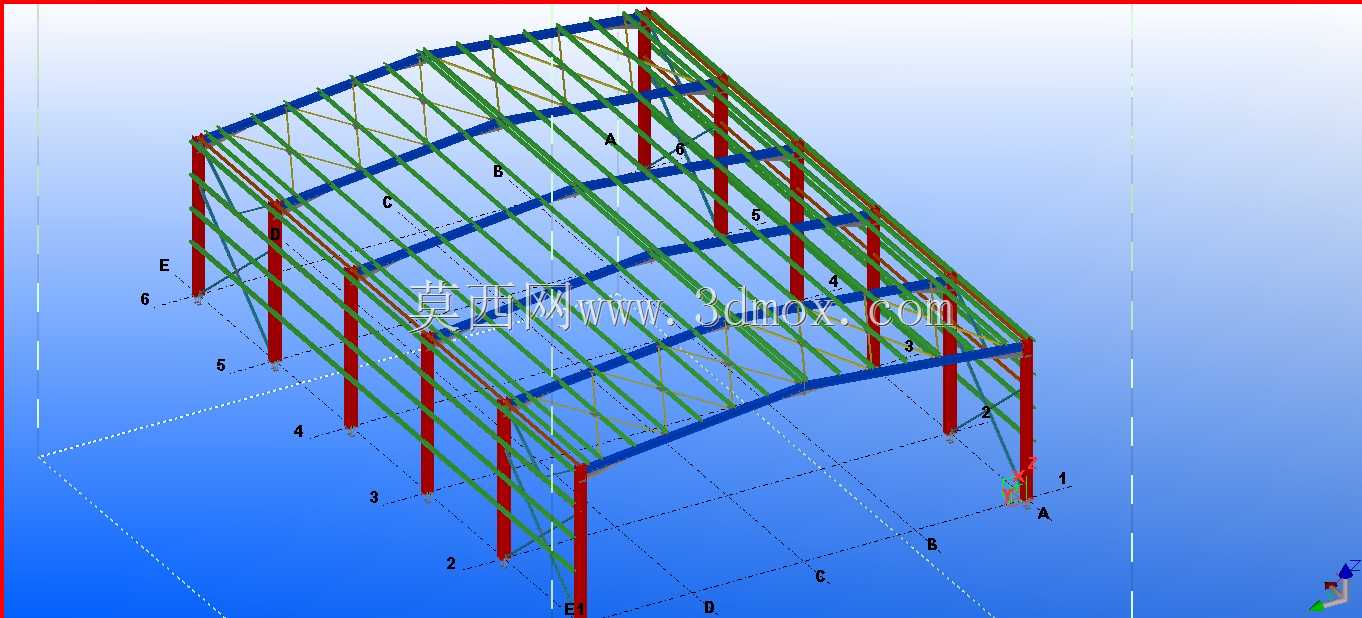

该结构为工业建筑领域常用的单跨门式轻钢结构承重骨架，主要应用于中小型生产厂房、仓储库房、临时加工车间等大跨度无中柱的室内空间场景，能够为上部屋面围护结构、侧面墙面板提供稳定的承载支撑，同时承担屋面活荷载、风荷载、雪荷载以及水平地震作用，保障建筑整体结构安全。整套骨架采用竖向承重钢柱与横向变截面钢梁刚接的形式组成主受力刚架，沿建筑纵向按照固定柱距排布多榀刚架，纵向通过系杆、水平支撑、柱间支撑将各榀独立刚架连接为整体空间受力体系，避免单榀刚架出现平面外失稳问题。设计过程中首先根据建筑的跨度需求、檐口高度、当地风压雪压取值确定主刚架的截面参数，钢柱采用等截面焊接H型钢，钢梁采用变截面焊接H型钢，在梁柱连接节点、梁梁拼接节点处设置加劲肋强化节点承载力，避免应力集中导致的结构破坏。纵向支撑体系采用交叉圆钢支撑搭配刚性系杆的形式，在温度区段两端的柱间、屋面水平投影面分别布置，有效传递纵向水平荷载至基础，同时控制结构纵向的变形量在规范允许范围内。模型中对各构件的定位轴线做了明确标注，横向轴线对应刚架跨度方向的柱位，纵向轴线对应柱距方向的排布位置，安装过程中可直接参照轴线定位控制构件的安装边界，钢柱底部通过地脚螺栓与混凝土基础锚固，安装时需严格控制柱顶标高、钢柱垂直度偏差，钢梁吊装拼接时需保证预起拱值符合设计要求，避免屋面安装后出现下挠超标问题。各构件之间采用高强螺栓连接搭配现场焊接的组合形式，既保障了工厂预制加工的精度，也降低了现场安装的作业难度，整体结构自重较轻，抗震性能优异，能够适配大多数对内部空间开阔度有要求的低层工业建筑需求，构件可全部在工厂预制生产，现场仅需完成拼接安装作业，能够大幅缩短现场施工周期，减少现场湿作业量。
