民用航空器翼梢减阻小翼结构设计

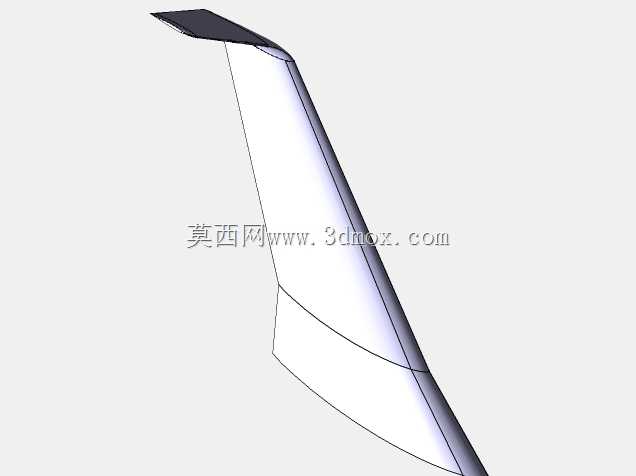

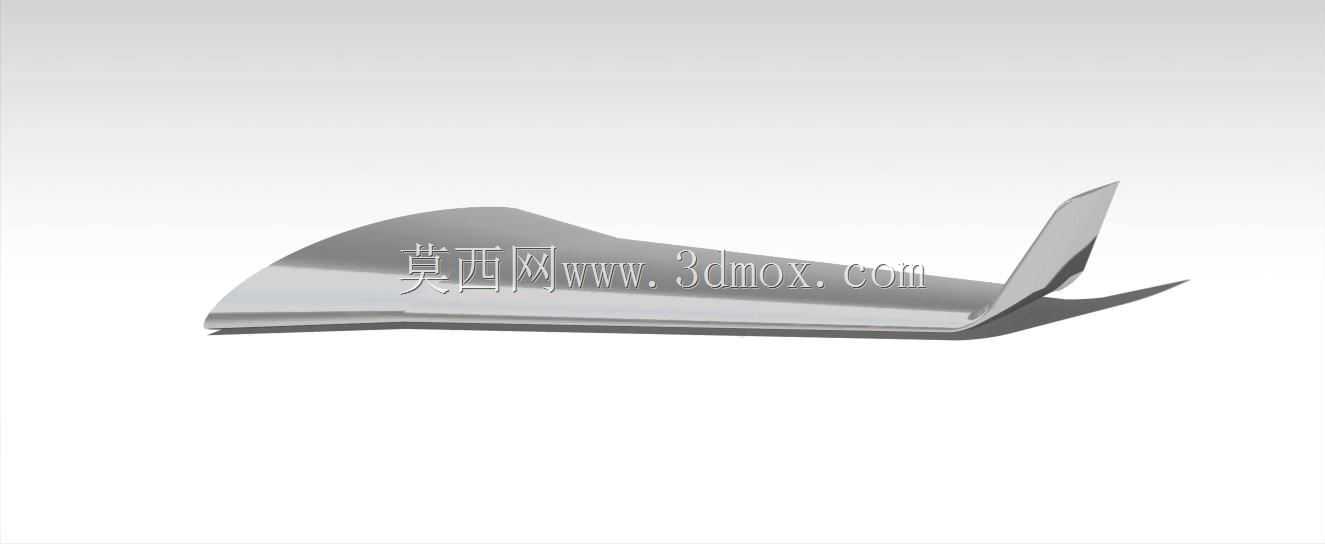

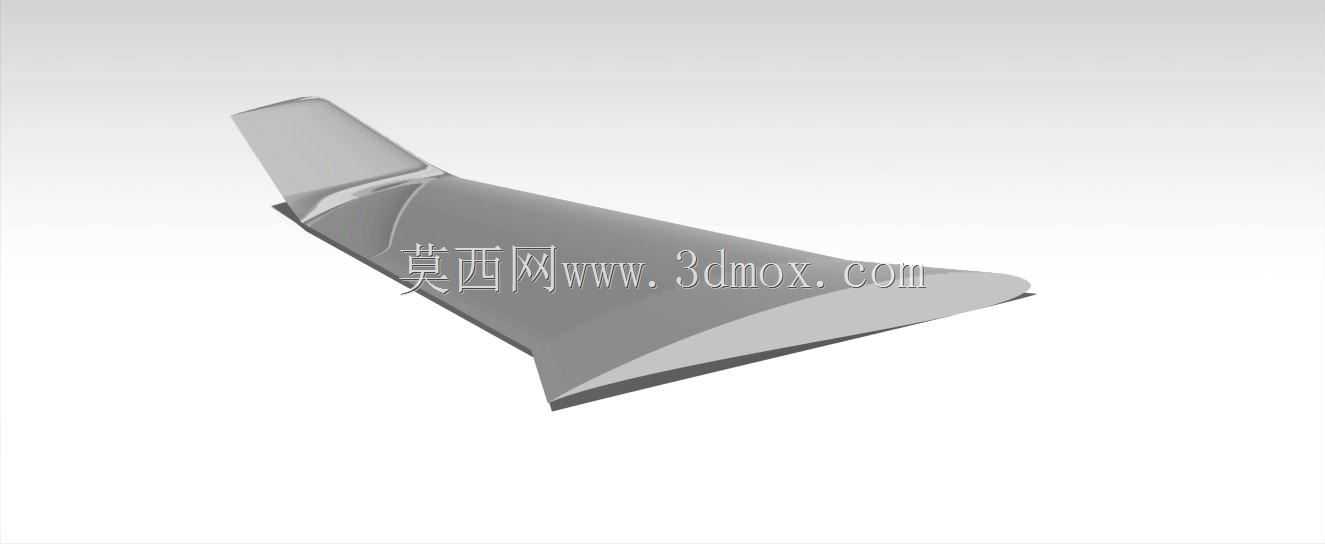

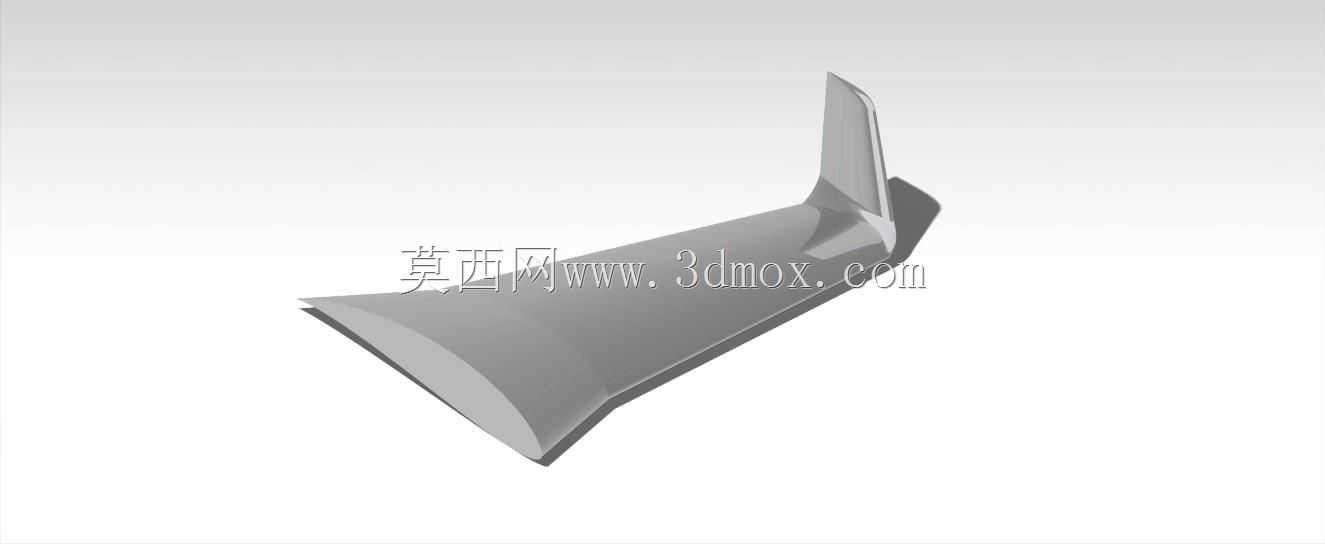

这款翼梢小翼结构主要应用于民用固定翼航空器的机翼末端，是现代民航客机、通用通航飞机提升飞行效率的核心气动部件，安装位置处于机翼展向最外端的翼尖区域，与机翼主体采用翼根融合过渡的连接形式，无需对原有机翼主体结构做大规模改动即可完成加装适配。在实际航空运行场景中，固定翼飞机飞行时机翼上下表面会形成压力差，高压区气流会从翼尖位置绕流到低压区，形成强烈的翼尖涡流，这部分涡流不仅会产生额外的诱导阻力，消耗航空燃油、降低航程表现，还会对后续跟进的飞行器造成尾流影响，提升机场跑道运行的间隔要求。这款小翼的核心功能就是通过特定的翼型扭转与外形引导，将翼尖位置的涡流打散重构，把原本集中的强涡拆分为多个强度更低的小尺度涡旋，同时在涡流流场中产生向前的推力分量，直接降低机翼的诱导阻力占比，根据气动仿真验证，合理设计的翼梢小翼可以让全机诱导阻力降低两成到三成，直接对应燃油消耗减少3%到5%，对于长航程航线飞行来说，长期运行的经济效益提升十分显著。在设计思路上，这款小翼采用了融合式翼梢的构型，没有采用早期小翼与机翼直角衔接的突兀结构，而是通过连续顺滑的曲面过渡，让机翼表面的气流可以顺畅地流向小翼表面，避免衔接位置出现气流分离导致的额外阻力；小翼本身的翼型采用了低速高升阻比的层流翼型，沿小翼展向做了渐变的扭转角设计，从翼根位置与机翼一致的安装角，逐步过渡到翼尖位置的外倾扭转角度，既可以保证小翼自身的气动效率，也能避免小翼自身产生的气动力对机翼的颤振特性造成负面影响。在外形尺寸与安装边界上，这款小翼的展向高度控制在机翼总展长的10%以内，不会因为加装小翼导致飞机总展长超出原有停机位、滑行道的尺寸限制，小翼与机翼连接的根弦长度约为机翼尖部弦长的80%，连接面采用与机翼蒙皮曲率完全匹配的贴合面，安装时可以通过胶接加铆接的形式与机翼主体固定，小翼内部预留了标准的航行灯、静电放电刷的安装接口，不需要额外在机翼结构上开孔走线，适配多数常规布局的亚音速固定翼飞机的改装与新机装配需求。小翼的后缘采用了与机翼后缘对齐的设计，保证全机的气动焦点位置不会出现明显偏移，不需要对飞机的飞控系统做大规模的参数调整，降低了加装后的适航验证难度。
