直列四缸教学用发动机结构展示模型

这套直列四缸动力装置的结构模型，核心服务于机械类专业的原理教学场景，在CAD课程、机械原理实训课堂中，能够让学习者直观拆解往复式动力装置的动力传递逻辑，不用接触真实整机的复杂油路、电路附属结构，就能把核心运动副的配合关系摸透。从实际用途来看，它完全剥离了量产发动机的外围附件，只保留实现热能转换为机械能的核心运动与支撑部件，既可以作为课堂上的原理演示载体，也能作为三维建模练习的参照对象，帮助初学者理解多缸机的曲柄连杆排布规律、活塞往复运动与曲轴旋转运动的转换逻辑。

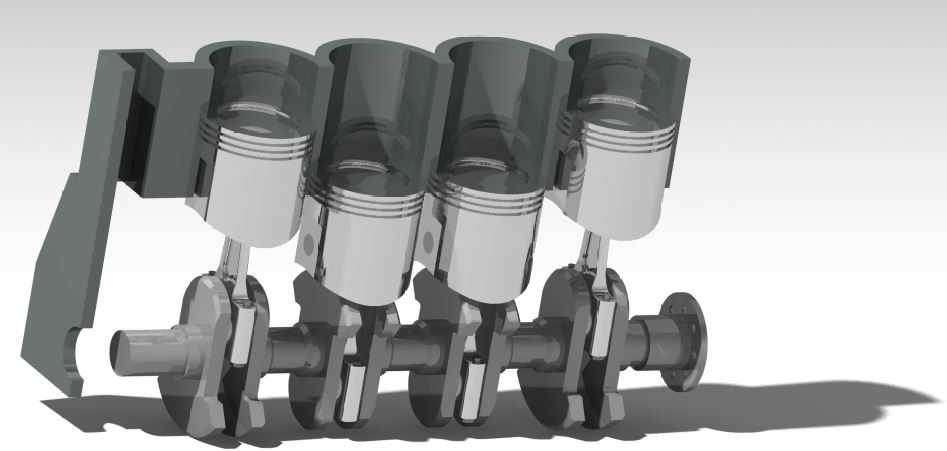

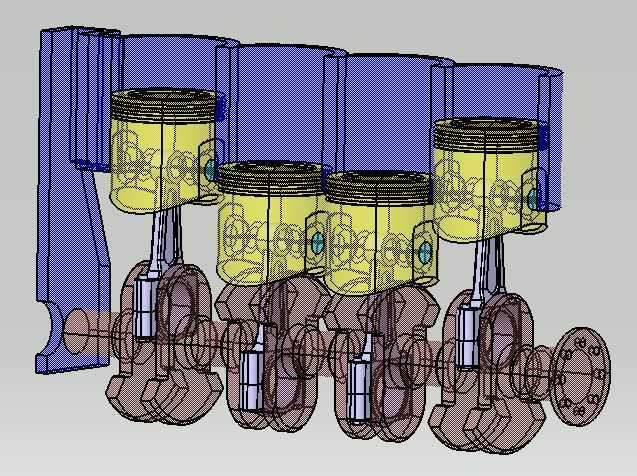

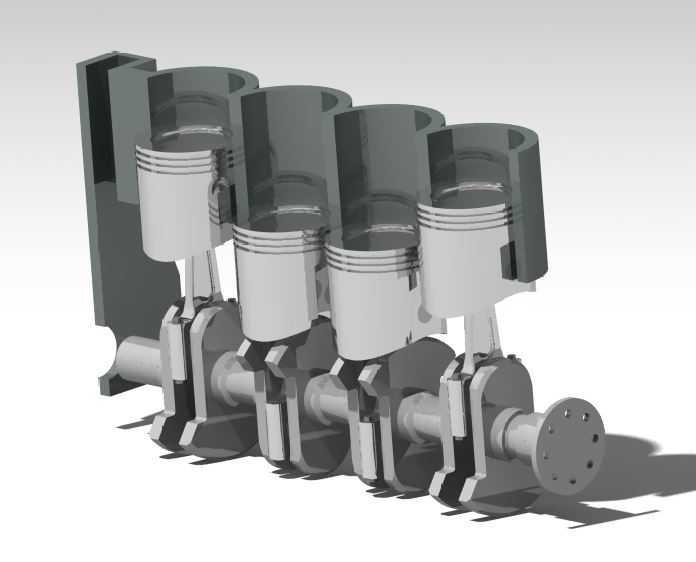

从功能特性上看，模型完整还原了四个气缸的活塞组件、连杆、整体式曲轴、气缸体支撑结构，每个活塞都带有对应活塞环的结构示意，连杆小头与活塞销的配合、连杆大头与曲轴曲柄销的配合关系都做了清晰的结构呈现，曲轴的输出端法兰也保留了连接负载的接口结构，能够完整演示四缸机的做功顺序对应的曲轴转角差，直观展示不同气缸活塞的运动相位差，理解为什么直列四缸结构能做到较好的动平衡，抵消一阶往复惯性力。

设计思路上，这套模型优先保证核心运动结构的完整性，刻意省略了气门机构、供油系统、冷却系统、润滑系统等附属部件，把学习者的注意力集中在曲柄连杆机构这一发动机核心运动单元上。建模过程中严格遵循实际发动机的尺寸比例关系，气缸中心距按照量产小排量四缸机的常规比例设置，活塞行程与缸径的比例也符合常规民用动力的设计范围，不会出现结构比例失真导致的原理误导。每个部件的装配边界都做了明确的区分，气缸体的缸筒内壁与活塞的配合间隙、曲轴主轴颈与缸体主轴承座的配合位置、连杆大小头的铰接间隙都按照实际装配关系做了预留，既能够在三维环境中实现运动仿真，也能清晰展示每个零件的装配定位关系。

从安装边界来看，模型保留了缸体上的主轴承座安装定位面，曲轴输出端的法兰连接尺寸按照通用动力输出接口的比例设置，四个气缸呈直列排布，整体的长宽高比例符合常规直列四缸机的核心结构尺寸范围，缸体侧面的结构做了简化处理，没有多余的安装凸台与附属接口，避免无关结构干扰核心原理的认知。在教学应用中，学习者可以通过这个模型逐一拆解每个零件，理解活塞如何在气缸内做往复直线运动，如何通过连杆推动曲轴做旋转运动，四个活塞如何按照固定的相位差交替做功，保证曲轴输出扭矩的连续性，也能直观看到多缸机相比单缸机在运转平稳性上的结构优势。对于三维建模从业者来说，这套模型也可以作为练习复杂装配体建模、运动仿真设置的参照，掌握从单个零件建模到整体装配约束、运动副添加的完整流程，理解机械结构建模中“优先保证核心运动关系、简化非核心附属结构”的建模思路，避免在不必要的细节上浪费建模精力，同时也能通过这个模型掌握曲柄连杆类结构的建模技巧，比如曲轴的偏心结构建模、活塞的异形轮廓建模、连杆的杆身过渡结构处理等实用建模技能。
