教学演示用一字型手动螺丝刀结构

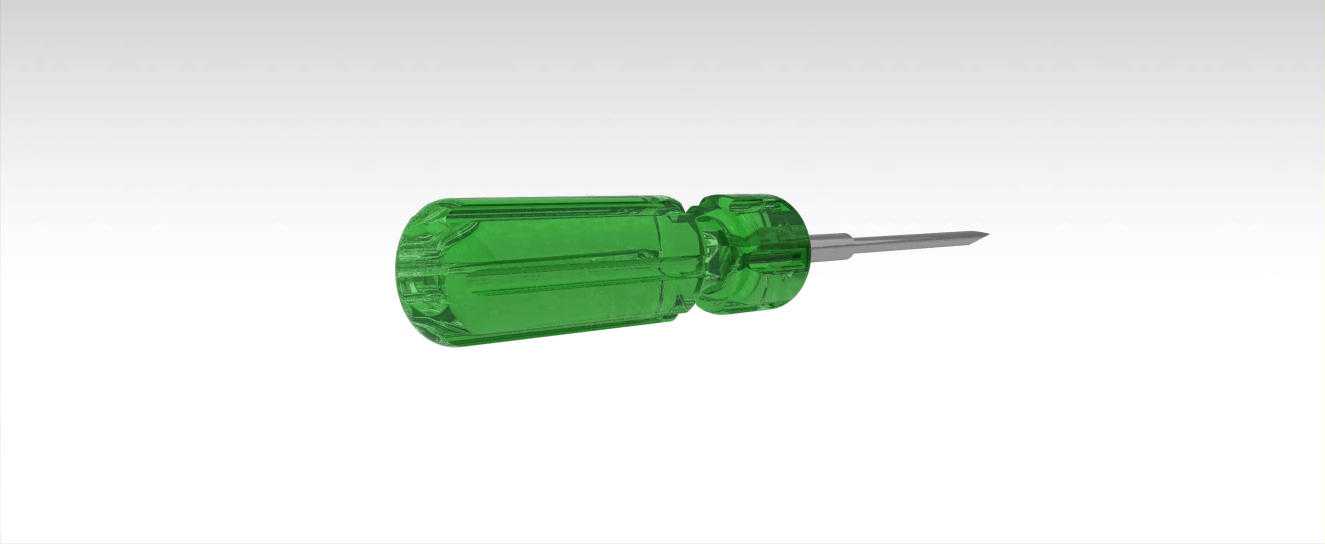

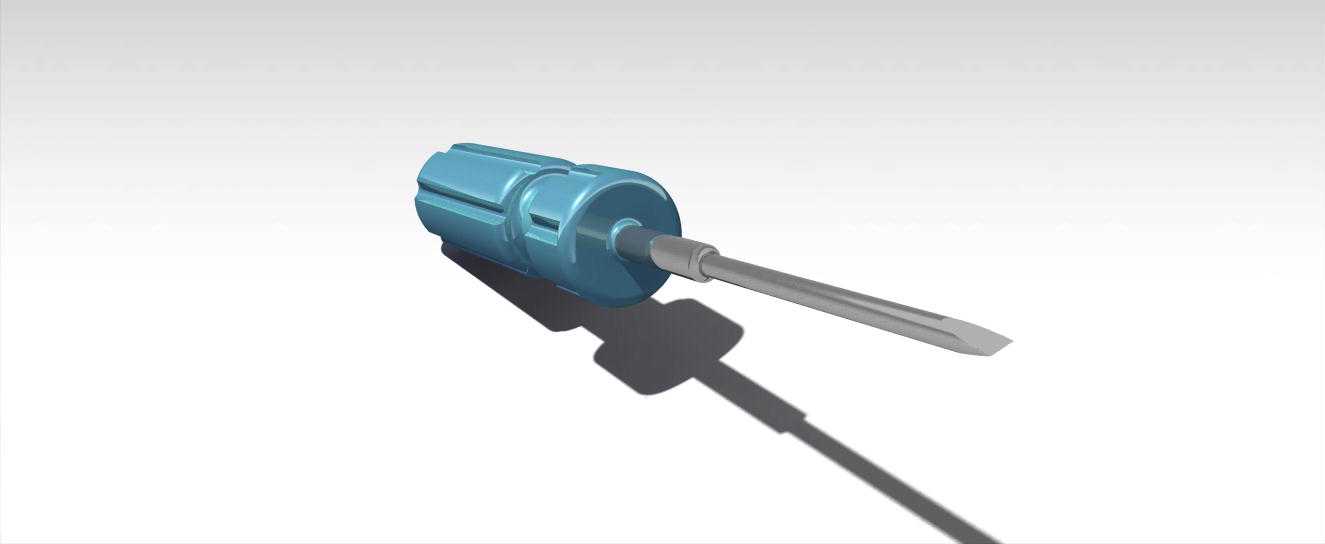

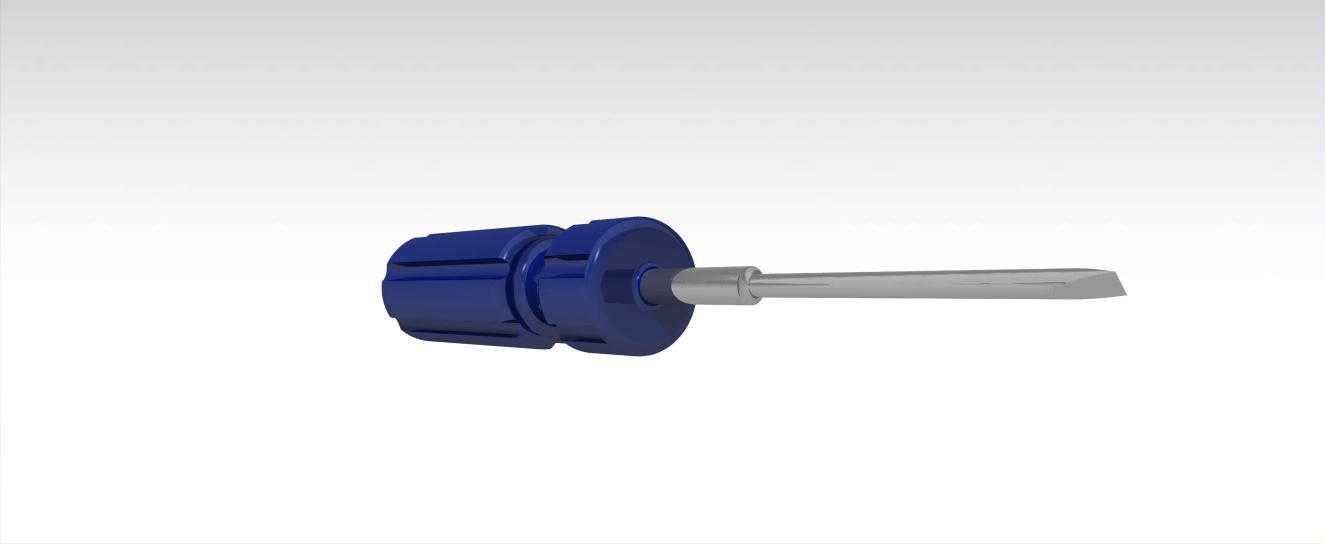

这款一字螺丝刀的三维结构，最初是为机械类专业入门实操课程配套设计的演示载体，核心是让刚接触结构建模的学习者，能快速理解手持类五金工具的设计逻辑，同时也能直接对应日常装配、设备维保场景里的实际使用需求。从实际应用场景来看，这类规格的螺丝刀覆盖了低压电控柜接线端子紧固、小型钣金件自攻螺丝拆装、教学实训台组件调试、家用五金件维修等多个常见场景，刀杆长度适配多数浅孔螺丝的操作空间，不会因为刀杆过长干涉周边元器件，也不会因为过短无法触及沉孔内的螺丝头部。

设计过程中首先考虑的是手持操作的受力合理性，手柄部分采用多段式防滑棱结构，没有做光滑的圆柱面，就是为了在手掌施加扭转力矩的时候，避免手部与手柄之间出现打滑，尤其是手上沾有少量润滑油或者切削液的维保场景下，周向分布的防滑棱能嵌入掌纹的摩擦力间隙，保证施加的扭矩能完整传递到刀头位置。手柄尾部做了圆弧收边，没有尖锐的棱角，长时间掌心顶压施力的时候不会造成局部压痕，适配连续拆装螺丝的作业节奏。

刀杆与手柄的连接部分做了内嵌式的限位台阶，刀杆的尾部嵌入手柄内部的深度达到手柄总长的三分之一，避免大扭矩施力的时候刀杆与手柄之间出现相对转动甚至脱出的问题，这个连接结构的设计参考了市面主流手动螺丝刀的成熟结构，没有做多余的花哨设计，完全以可靠性为核心。刀头部分的一字刃口做了标准的厚度匹配，对应常规M3到M6规格的一字槽螺丝，刃口的端面做了微小的倒角处理，不是锋利的直角边，既能顺利卡入螺丝的一字槽内，也能避免刃口过于尖锐在使用过程中崩缺，延长工具的实际使用寿命。

从安装边界和尺寸适配的角度来说，整个螺丝刀的总长度控制在常规成人手掌完全握持后，刀头伸出长度刚好满足普通螺丝的拆装行程，手柄的最大直径适配多数人的握持围度，不会因为直径过粗导致小手型使用者握持发力困难，也不会因为直径过细导致施加扭矩的时候压强过大造成手部不适。刀杆的直径做了等强度设计，靠近手柄的位置直径略大于刀头位置，匹配扭转力矩从手柄到刀头的传递应力分布，避免应力集中在刀杆与手柄的连接位置造成断杆问题。

在建模逻辑上，整个结构没有复杂的曲面特征，全部以回转体加周向阵列的防滑特征为主，非常适合入门学习者练习回转命令、阵列命令、拉伸切除等基础建模操作，每个特征的尺寸都对应实际加工的工艺要求，比如防滑棱的圆角大小、刀头的锥度、手柄的拔模角度，都能直接对应注塑加工的生产要求，不是脱离实际生产的理想化模型。实际使用的时候，刀头与螺丝槽的配合间隙控制在合理范围，既不会因为间隙过大导致打滑拧花螺丝槽，也不会因为间隙过小无法顺利卡入存在轻微公差的螺丝头部，适配工业场景里多数常规加工精度的一字槽螺丝。

另外，整个结构的重量分布做了合理优化，手柄部分的重量占比略高于刀杆部分，握持的时候重心落在手掌内部，操作的时候不会出现头重脚轻的下坠感，长时间手持操作也不容易产生疲劳。刀杆部分采用直线度较高的等径直杆设计，没有多余的弯折或者异形结构，既方便加工的时候做表面淬火处理提升硬度，也能在使用的时候保证刀头与螺丝的同轴度，避免拧螺丝的时候出现偏摆滑脱的问题。
