小型无尾飞翼布局无人飞行器设计

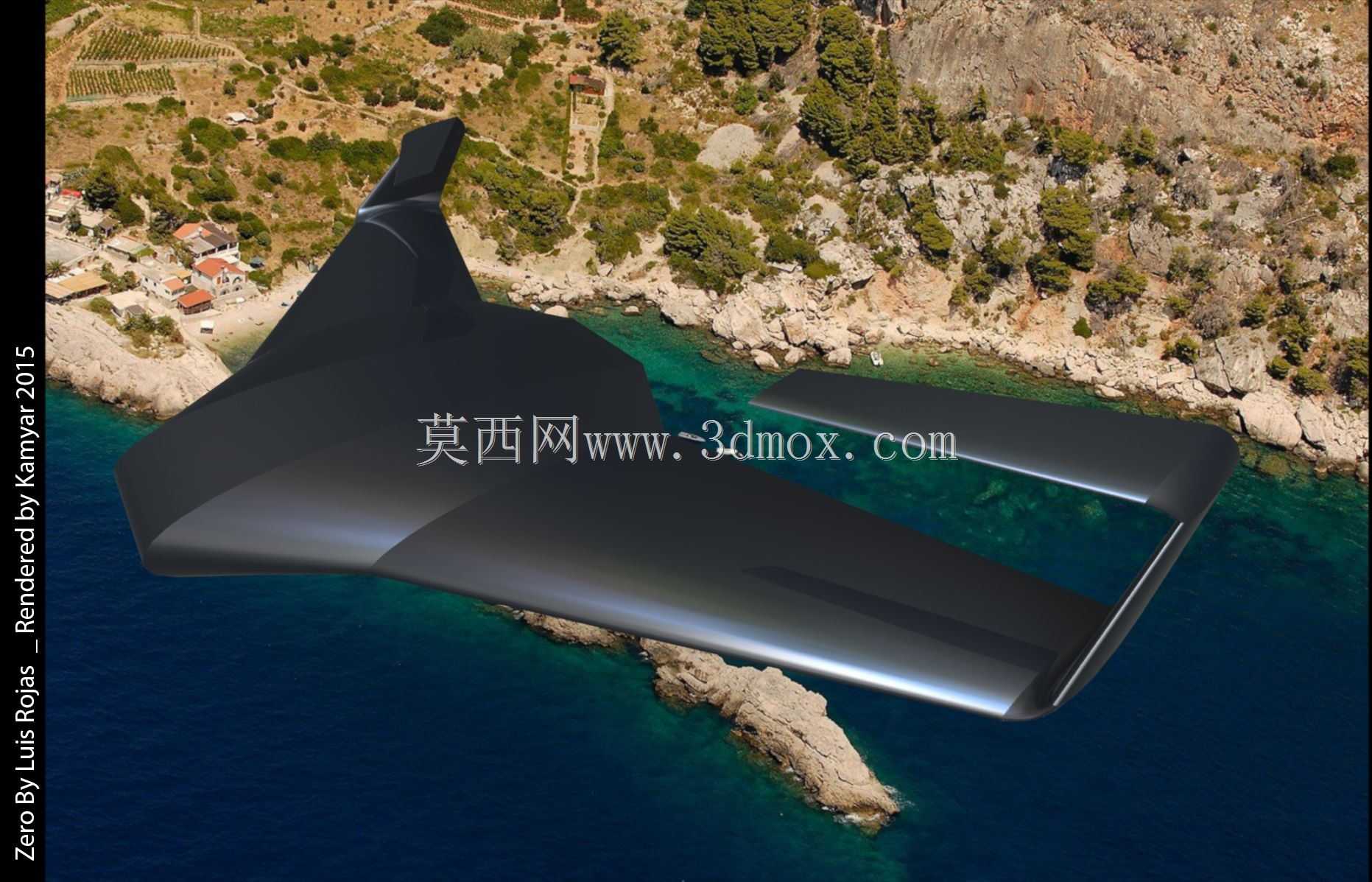

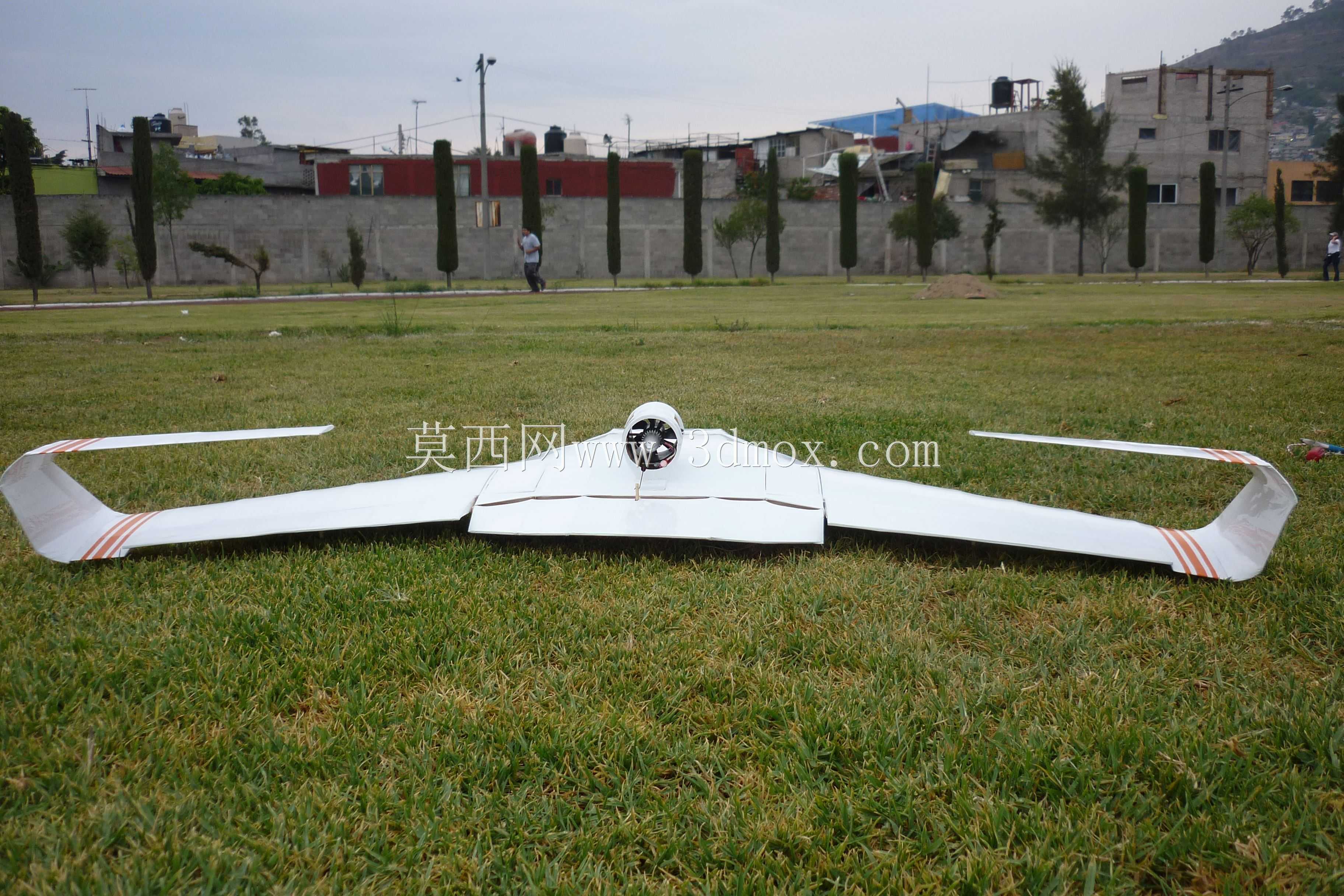

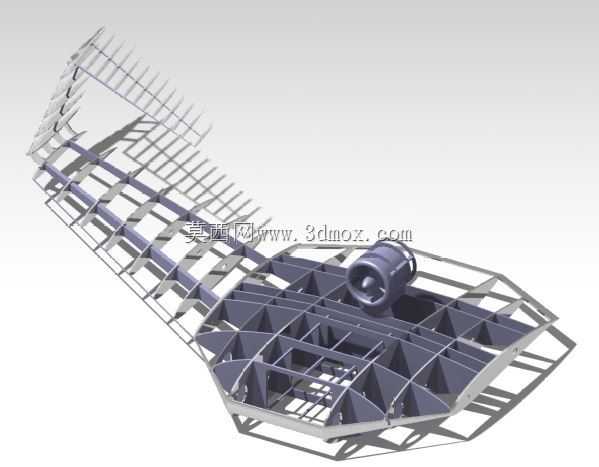

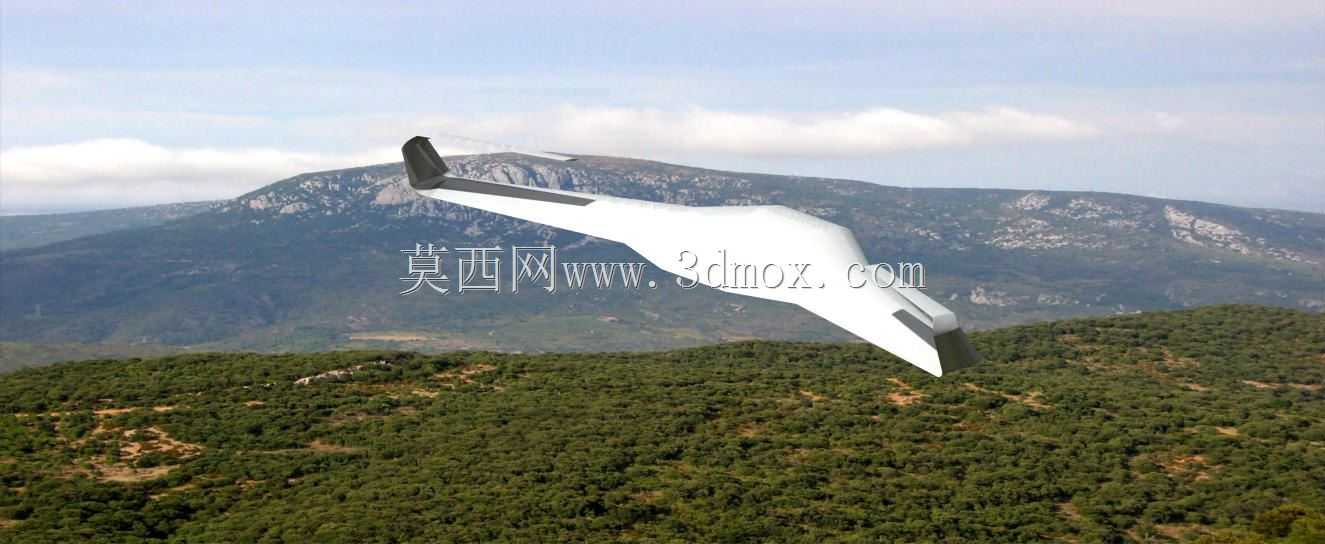

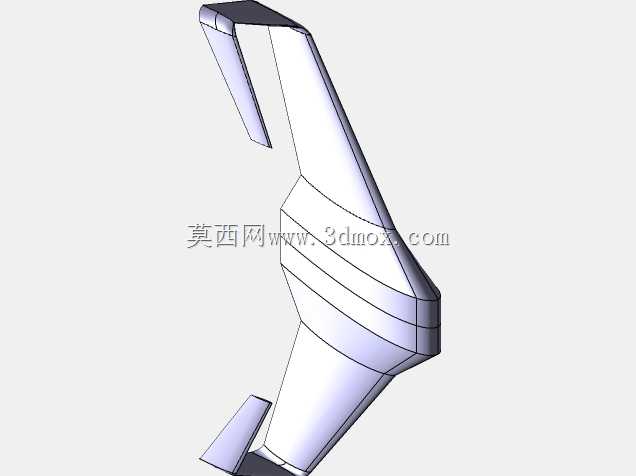

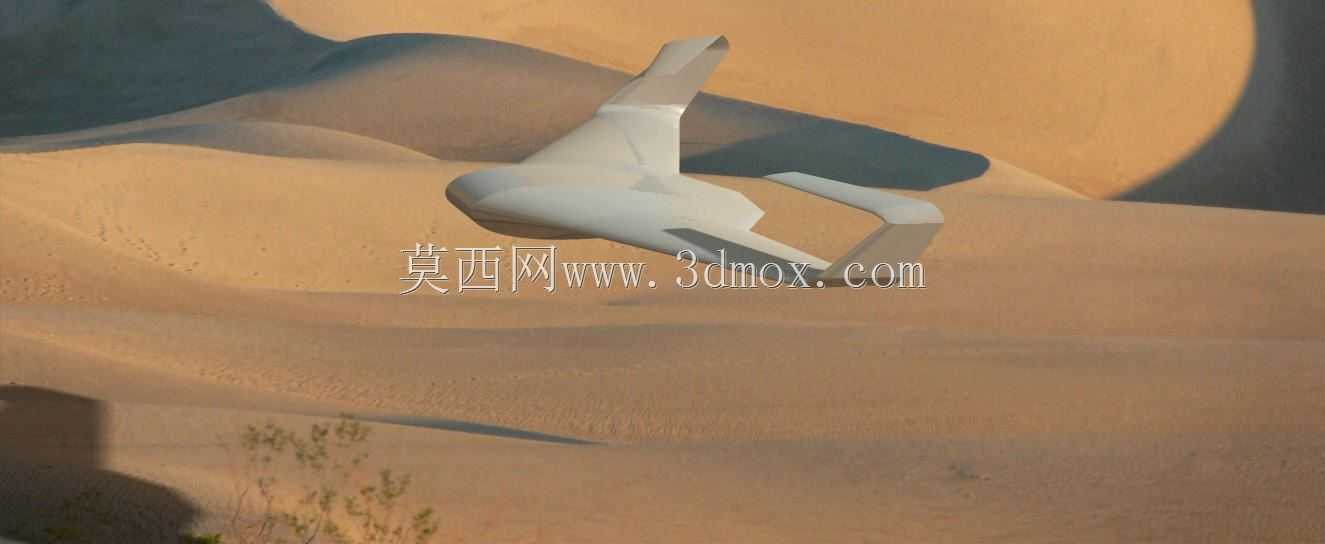

这款飞翼布局无人飞行器，采用无尾翼身融合的一体化构型，整体外形顺滑流畅，没有传统固定翼无人机的垂尾、平尾等突出操纵面，整个机体同时承担升力生成与姿态控制的功能，在气动效率上相比常规布局飞行器有明显优势，能够在相同动力配置下获得更长的续航时间与更远的作业半径。从实际应用场景来看，这类小型飞翼无人机可适配低空地理测绘、林业资源巡查、边境线巡逻、应急灾情侦察等多种任务场景，飞翼构型天然的低雷达反射特征，也让它能够在有隐蔽需求的任务场景中发挥作用。在功能特性设计上，该飞翼将动力系统布置于机体尾部中轴线位置，避免了动力气流对翼面气流的干扰，同时翼身融合的内部空间可以充分利用，能够容纳航电系统、动力电池、任务载荷等组件，相比同尺寸常规布局无人机拥有更大的内部装载空间，不需要额外设计突出的设备舱破坏气动外形。设计思路上，这款飞翼没有采用复杂的开裂式阻力方向舵，而是通过机翼后缘的多段操纵面协同偏转，实现飞行器的俯仰、滚转、偏航全姿态控制，简化了操纵机构的结构复杂度，降低了整机的结构重量，同时也减少了机体表面的活动缝隙，进一步优化了气动表面的顺滑度。在外形尺寸与安装边界上，该飞翼整体展长控制在小型便携无人机的尺寸区间，机体最大宽度与机身长度比例符合飞翼布局的最优升阻比区间，整机没有向外突出的尖锐部件，收纳时可以直接装入专用便携箱，不需要拆卸机翼等部件，外场作业时能够快速完成组装与起飞准备。机体下方预留了标准化的载荷安装接口，可以根据不同任务需求更换航拍相机、多光谱传感器、小型通信中继设备等不同载荷，接口位置经过气动修形，安装载荷后不会对整机的气动稳定性造成明显干扰。机翼前缘采用了连续的后掠角设计，能够在低速飞行时保证足够的升力系数，同时延缓大迎角飞行时的气流分离，提升飞行器的低空飞行稳定性，机翼翼尖做了切尖处理，能够有效降低翼尖涡流带来的诱导阻力，进一步提升巡航阶段的飞行效率。整机的重心设计严格匹配飞翼布局的焦点位置，确保在不同载荷配置下都能保持静稳定的飞行状态，不需要飞控系统进行大幅度的配平调整，降低了飞控系统的调校难度，也提升了飞行过程中的安全冗余。
