双座轻型共轴旋翼民用直升机设计

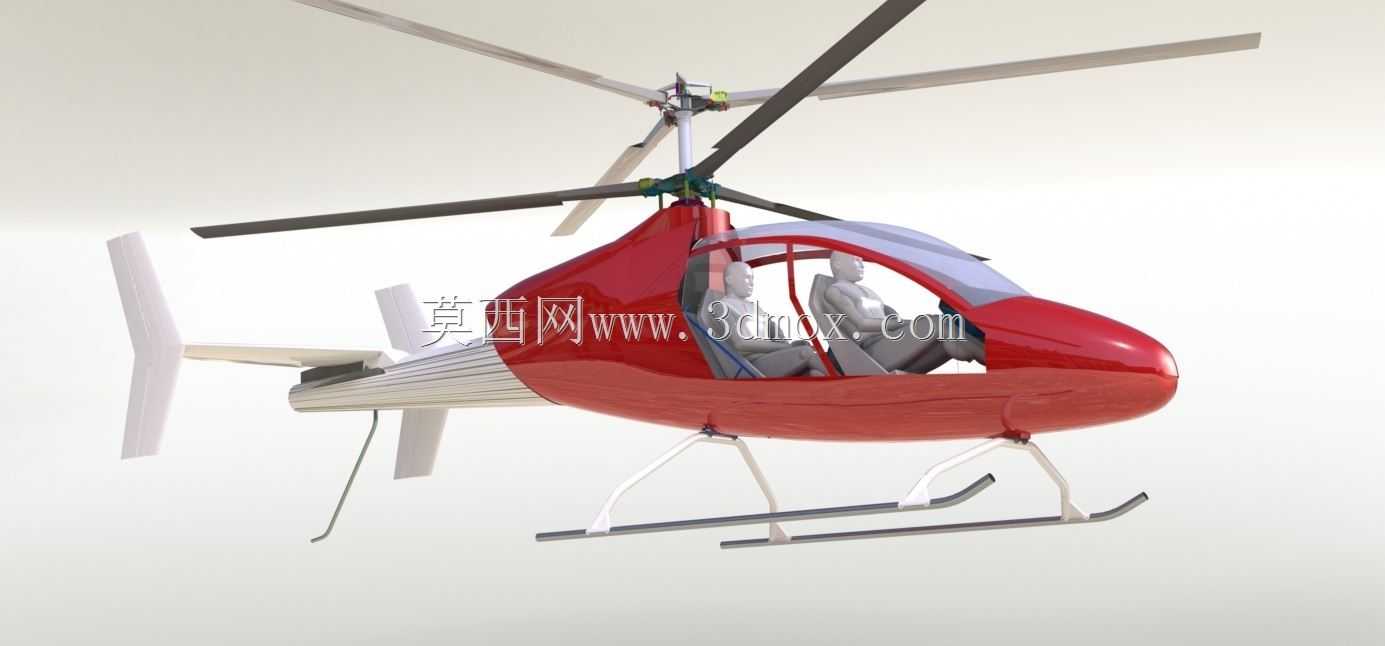

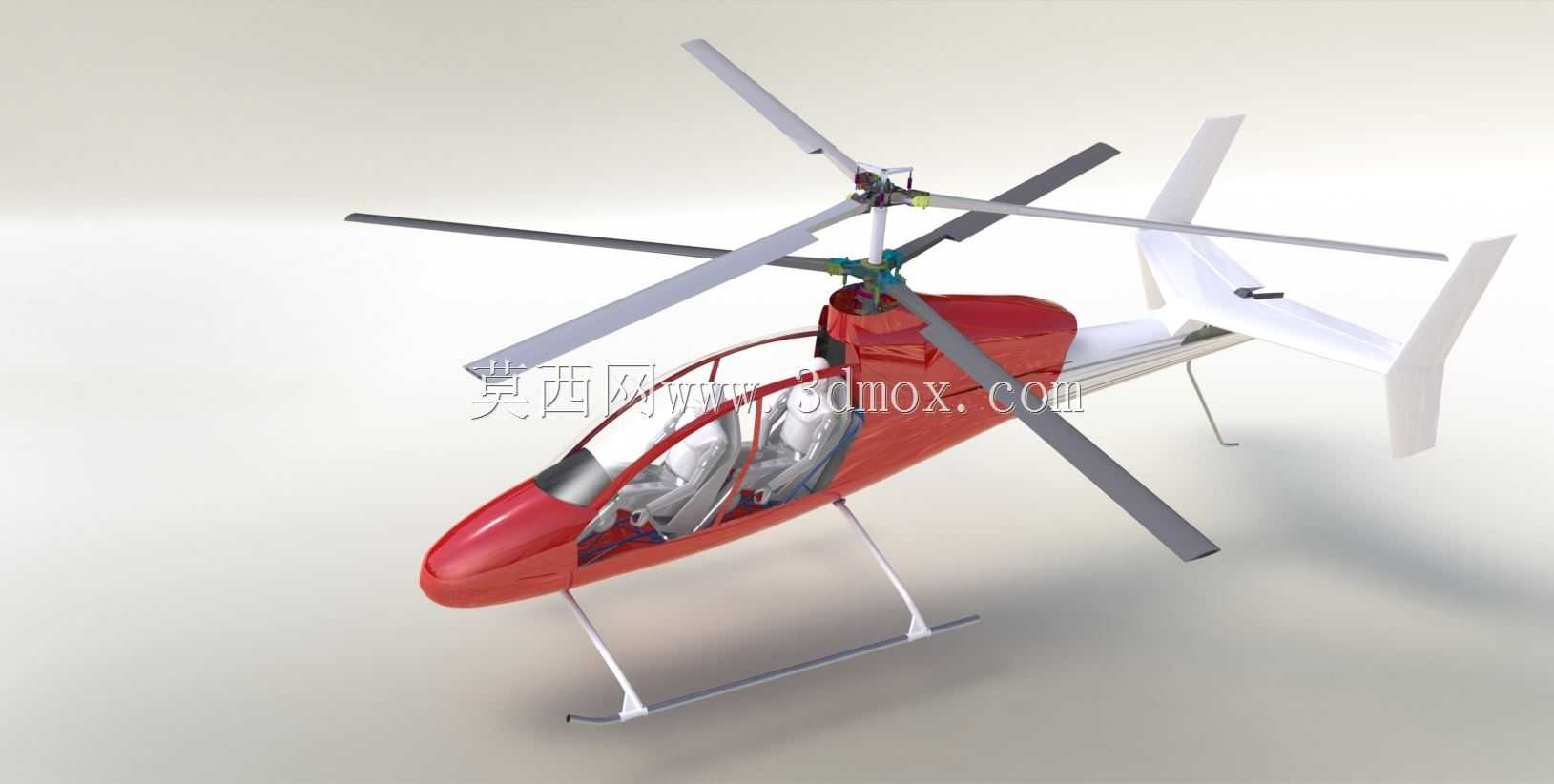

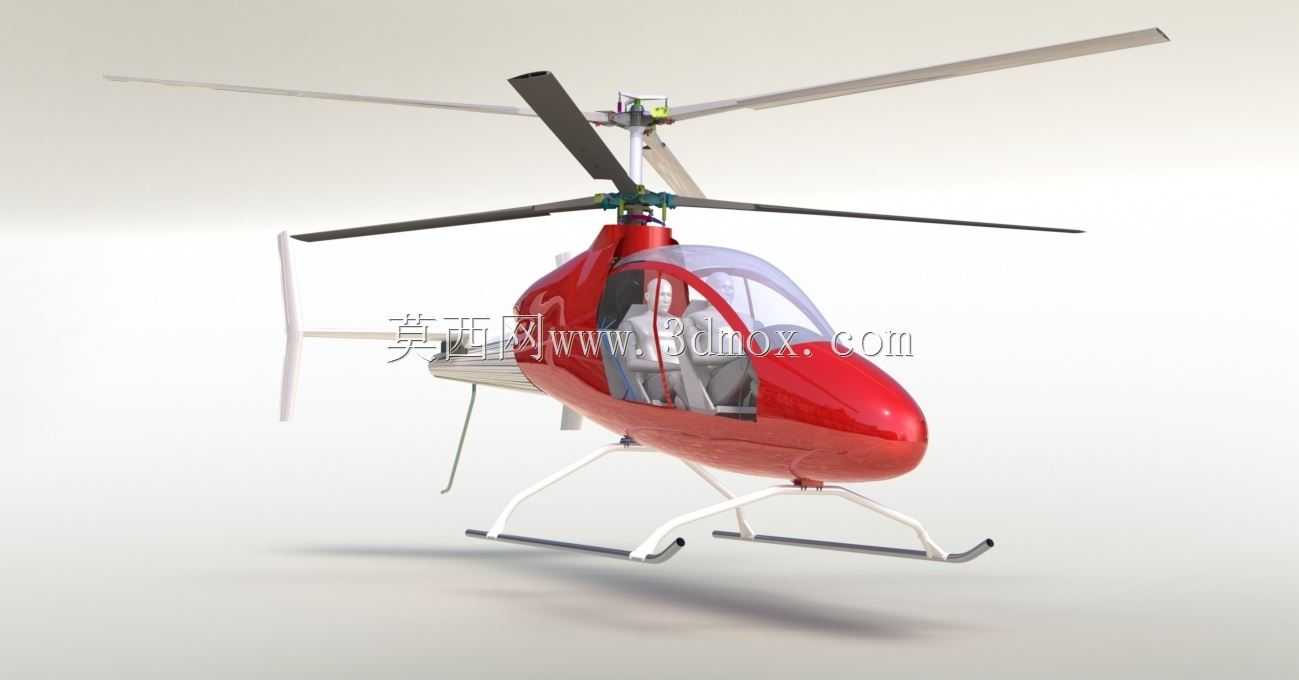

这款双座轻型直升机定位民用低空通航场景，可覆盖私人飞行体验、农林低空作业巡检、短途通勤接驳、航空科普教学训练等多元使用需求，相较于传统单旋翼带尾桨的轻型直升机，共轴双旋翼的布局设计省去了尾桨传动结构与尾桨动力损耗，整体动力传递效率更高，同时大幅缩短了机身纵向尺寸，降低了低空飞行时尾桨剐蹭障碍物的风险，更适配复杂低空环境下的作业飞行需求。整机采用流线型水滴状座舱设计，曲面玻璃风挡可给驾乘人员提供超广的前向与侧向视野，座舱采用并排双座布局，预留了充足的驾乘空间与操纵机构安装位置，可适配不同体型驾乘人员的操作需求，座舱后部整合了动力舱段，采用整流包覆设计降低飞行过程中的空气阻力，同时为动力系统提供防护，避免低空飞行时杂物侵入动力单元。起落架采用滑橇式结构设计，搭配弹性支撑臂，可在非铺装的野外场地完成起降，无需专用跑道与起降坪支撑，滑橇结构本身具备一定的形变缓冲能力，可吸收硬着陆时的冲击载荷，降低起降过程中对机身结构的冲击，同时滑橇结构相较于轮式起落架结构更简单，维护成本更低，更适合轻型民用航空器的日常使用需求。共轴双旋翼系统采用上下反向旋转的设计，可抵消旋翼旋转产生的反扭矩，无需尾桨提供反扭矩平衡，上下旋翼的桨距联动操纵机构可实现飞行姿态的精准控制，悬停状态下的稳定性更优，适合低空悬停作业场景。设计过程中重点优化了整机的重心配平，将动力单元布置在旋翼主轴正下方，燃油存储结构布置在机身重心区间范围内，避免燃油消耗过程中出现重心偏移影响飞行稳定性，机身主体采用轻量化复合材料蒙皮搭配铝合金承力框架结构，在保证结构强度满足低空飞行载荷要求的前提下，尽可能降低整机空重，提升有效载荷能力。外形尺寸上严格控制机身宽度与高度，适配小型通航机库存放需求，旋翼旋转直径控制在轻型直升机适配合规区间，可满足国内低空通航领域的轻型运动类航空器尺寸要求，机身各部件的安装边界经过反复校核，旋翼旋转范围与机身、起落架之间预留了充足的安全间隙，避免极端操纵状态下出现运动干涉，操纵线系、燃油管路、电气线路的布置均沿机身承力框架走线，预留了检修操作空间，方便日常维护保养作业开展。
