52mm轴向15bar量程压力表结构设计

这款压力表是工业流体系统中最常见的压力检测终端元件，广泛应用在液压站、气动回路、供水供气管道、小型实验设备、工程机械操控面板等场景中，用来实时直观显示管路内部的流体压力数值，帮助操作人员判断系统运行状态，及时发现超压、欠压等异常工况，避免设备因为压力异常出现密封损坏、元件爆裂、出力不足等故障，是流体动力系统、工业管路系统中不可或缺的目视检测部件。

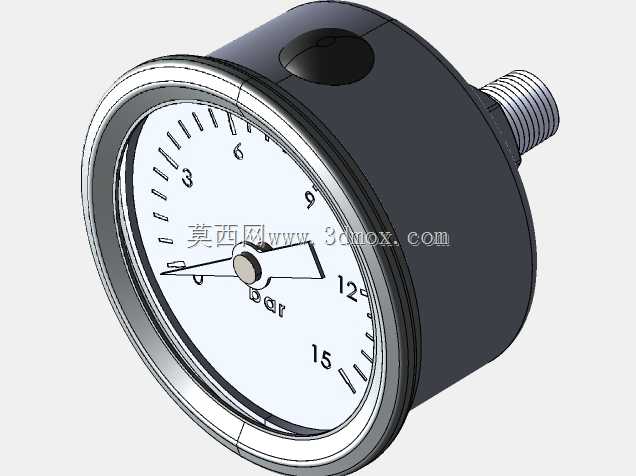

这款压力表的核心功能是将管路内的流体压力通过内部波登管的弹性形变，转换为表盘指针的旋转位移，最终在刻度盘上直观呈现实时压力值，量程覆盖0到15bar，能够满足绝大多数中低压气动系统、低压液压回路、民用供水供气系统的压力检测需求，表盘上清晰标注bar压力单位，刻度线均匀排布，读数直观清晰，指针采用高对比度设计，即使在光线一般的车间环境下也能快速识别压力数值。

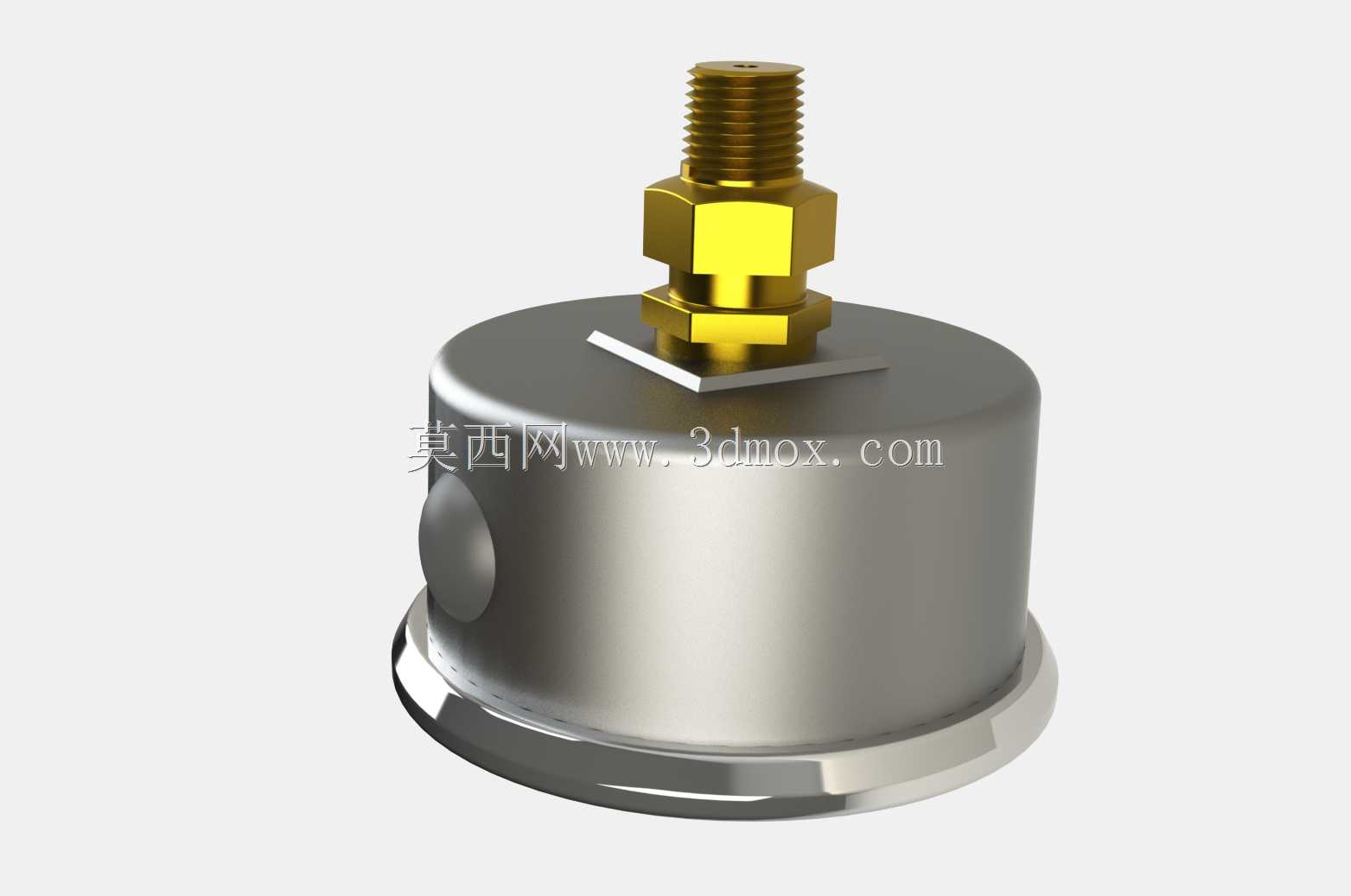

在设计思路上，这款压力表采用经典的轴向安装结构，表壳整体为圆柱形金属壳体，正面采用亮面金属压圈固定透明表蒙，既能够保护内部刻度盘与指针结构不受外界粉尘、水汽、机械磕碰的损伤，也能保证长期使用下的读数清晰度；表壳后侧预留标准1/8BSPT外螺纹连接接口，安装时直接将螺纹端旋入待测管路的对应内螺纹接口即可完成压力导通与表体固定，不需要额外设计复杂的安装支架，适配绝大多数设备面板的嵌入式安装需求。

外形尺寸上，这款压力表的正面表盘直径为52mm，属于小尺寸紧凑型压力表，整体轴向长度控制在合理范围，不会在设备面板后侧占用过多安装空间，适合在布局紧凑、安装空间有限的小型设备、集成阀组、便携液压工具上使用；安装边界上，仅需要在设备面板上预留对应直径的安装开孔，将表体嵌入后通过后侧螺纹与管路连接即可，表体正面的金属压圈能够贴合面板表面，保证安装后外观整洁统一，同时金属壳体具备良好的抗振性能，能够适应设备运行过程中的轻微振动工况，避免指针因为振动出现抖动、偏移，保证读数的稳定准确。
